查看Quartus的FIFO IP核溢出保护机制

FIFO 的溢出保护机制

在Quartus的FIFO IP核中，是否采取了溢出保护机制可以通过查看FIFO参数设置中的overflow_checking参数来确定。如果overflow_checking参数被设置为ON，则表示启用了溢出保护机制。在这种情况下，当FIFO满时，写请求(wrreq)信号会被忽略，防止新数据覆盖FIFO中已有的数据。如果overflow_checking参数被设置为OFF，则表示没有启用溢出保护机制，如果继续向已满的FIFO写数据，可能会导致数据覆盖。

此外，还可以查看allow_wrcycle_when_full参数，如果这个参数被设置为ON，那么即使FIFO满了，也可以在wrreq信号有效时进行写操作，这通常用于特定的应用场景，如需要在FIFO满时进行特殊的数据处理。

为了查看FIFO是否采取了溢出保护机制，你可以在Quartus软件中打开FIFO IP核的参数设置界面，检查overflow_checking和allow_wrcycle_when_full参数的配置。这些参数的设置将直接影响FIFO在满时的行为。

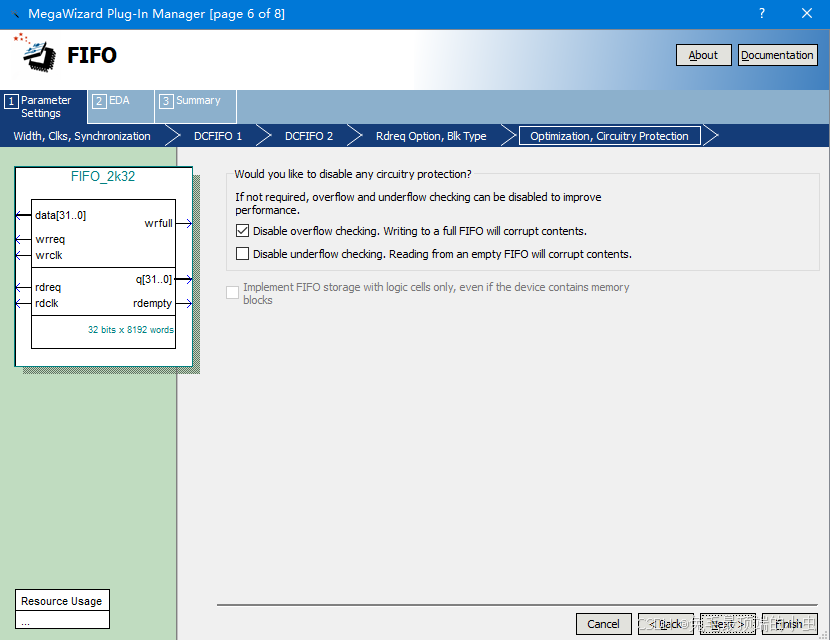

如图打勾出处可知，是取消了益处保护机制，不同的软件可能不一样，但是大概都差不多。
