使用的是正点原子的精英版，单片机是STM32F103ZET6，目的:验证是否在窗口期喂狗，可不执行复位。预设:计数器值为0x7F，窗口值为0x5F，预分频系数为8。

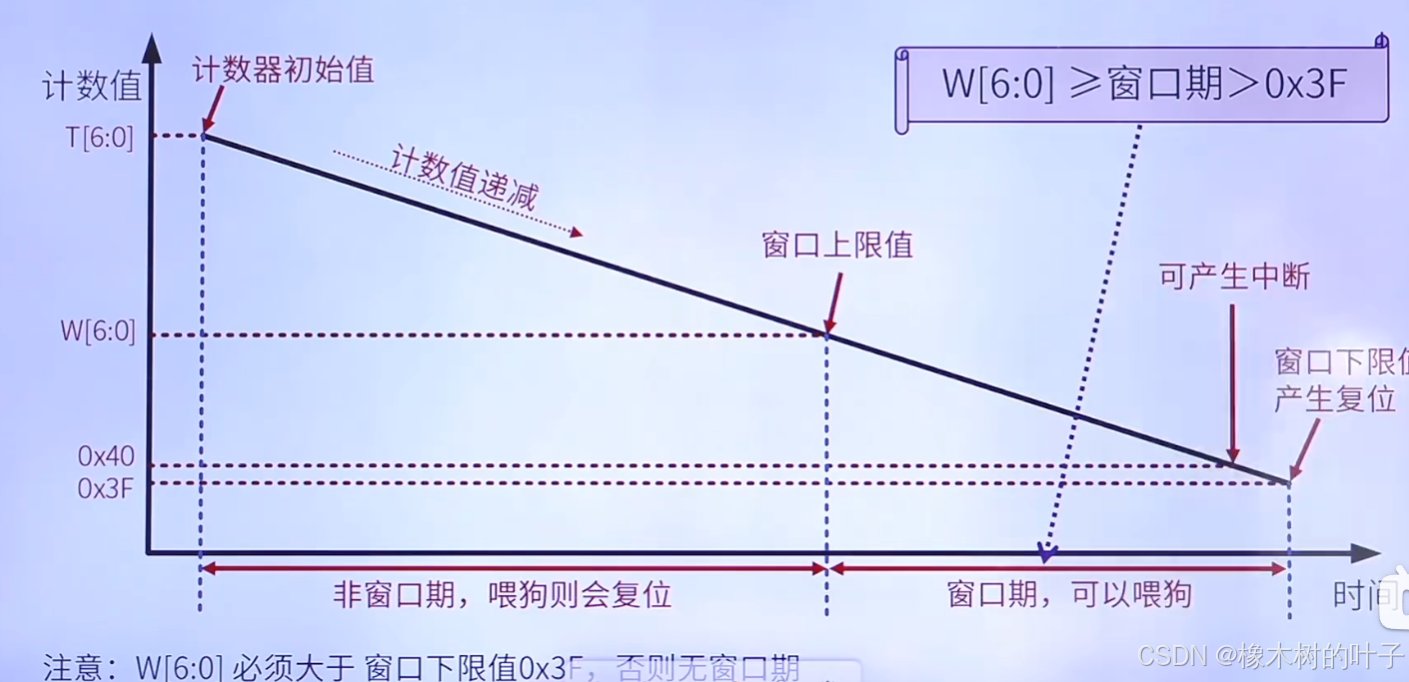

窗口看门狗的原理

窗口看门狗:本质也是个递减的计数器，并且它能产生系统复位信号和提前唤醒中断。

窗口看门狗的特点
当递减计数器值从 0x40减到0x3F时复位(即T6位跳变到0)；
计数器的值大于W[6:0]值时喂狗会复位；
当递减计数器等于 0x40 时可产生提前唤醒中断(EWI)；
在窗口期内重装载计数器的值(喂狗)，防止复位；

作用:用于监测单片机程序运行时效是否精准，主要检测软件异常。

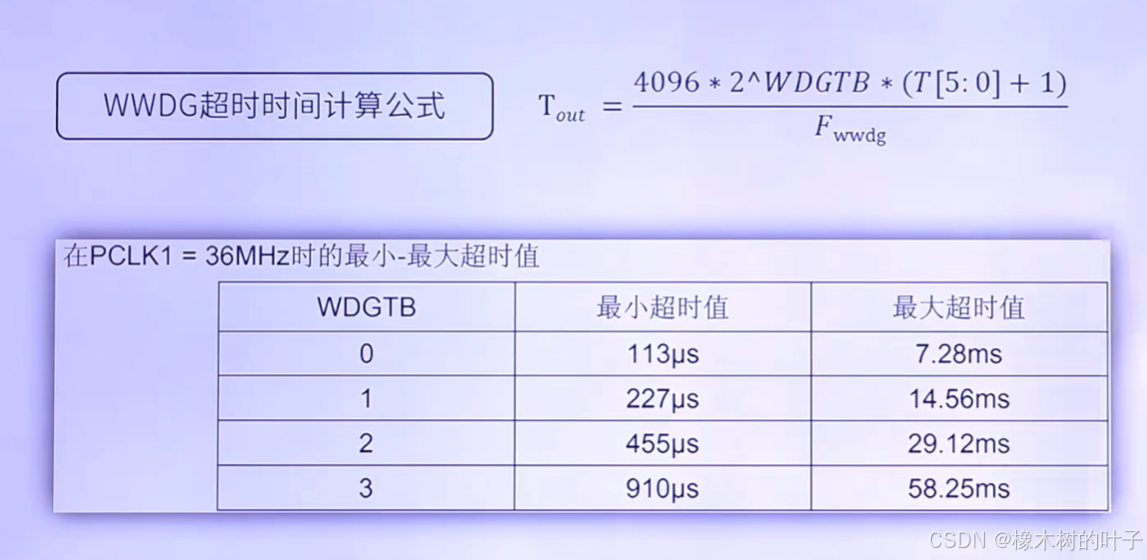

下面是窗口看门狗超时时间的计算公式

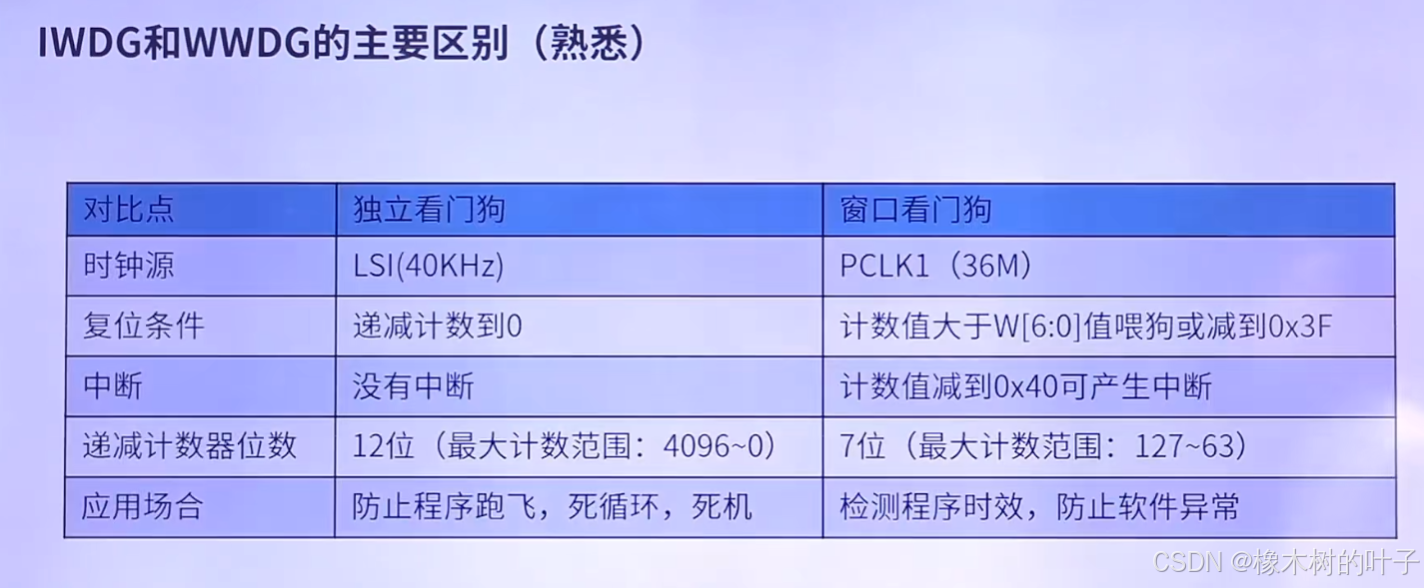

IWDG和WWDG的主要区别

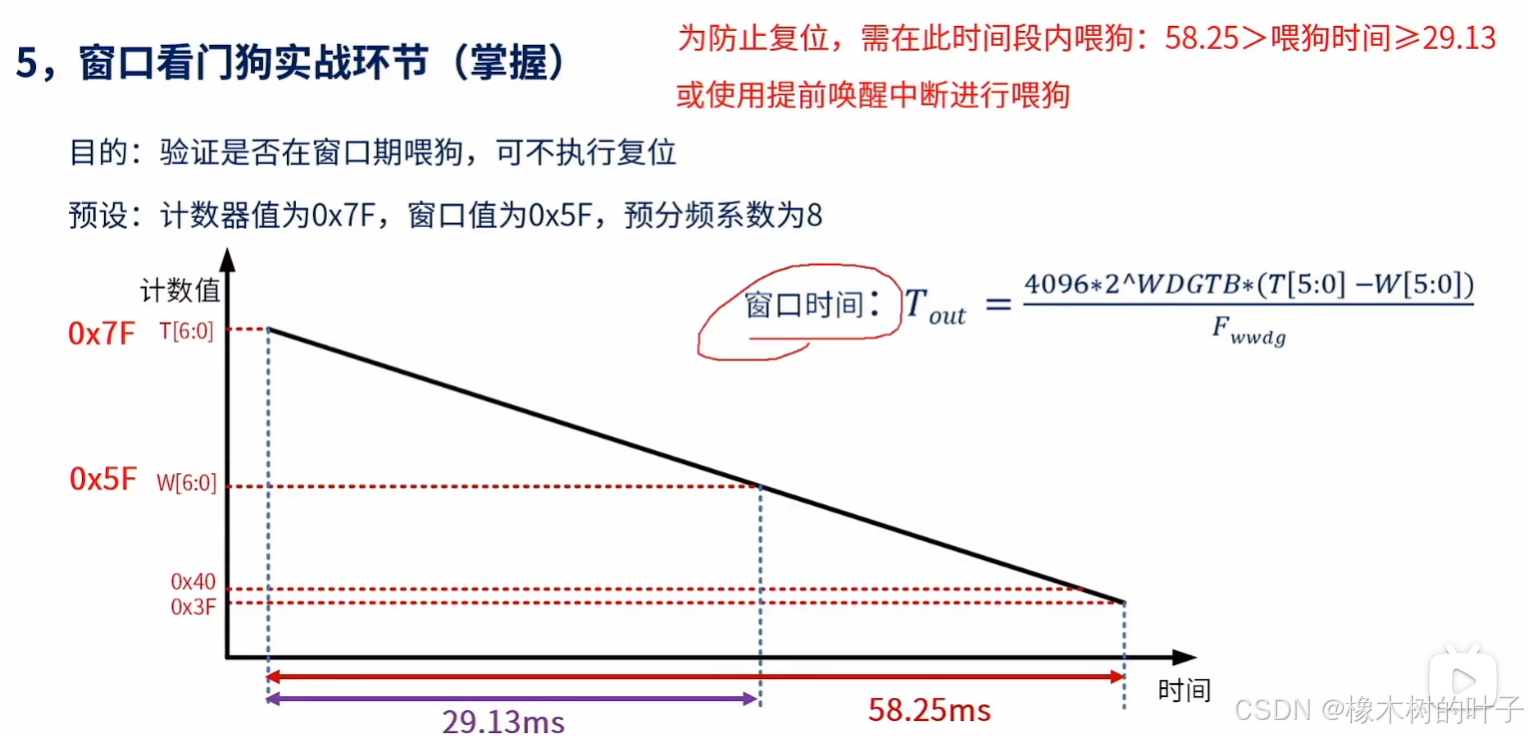

接下来是实战的讲解部分，公式部分为求得窗口时间：

Tout={4096*预分频系数8*[（0x7F-0x5F）十六进制结果为20转化为十进制是32]}/36KHZ

29.13={4096*8*[32]}/36000000

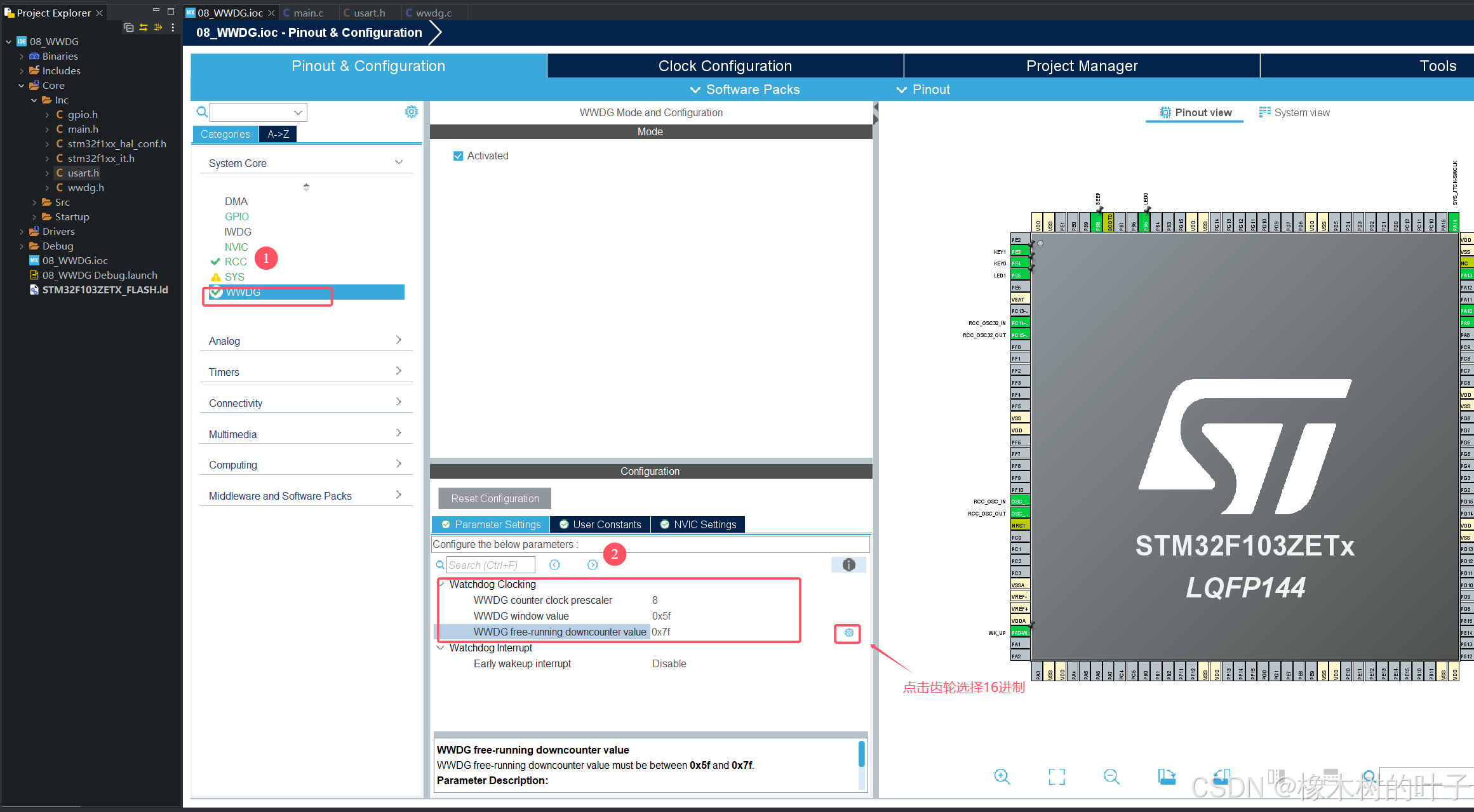

确定好各值之后，复制上节课代码，打开图形化配置，按照图片进行配置，然后生成代码即可

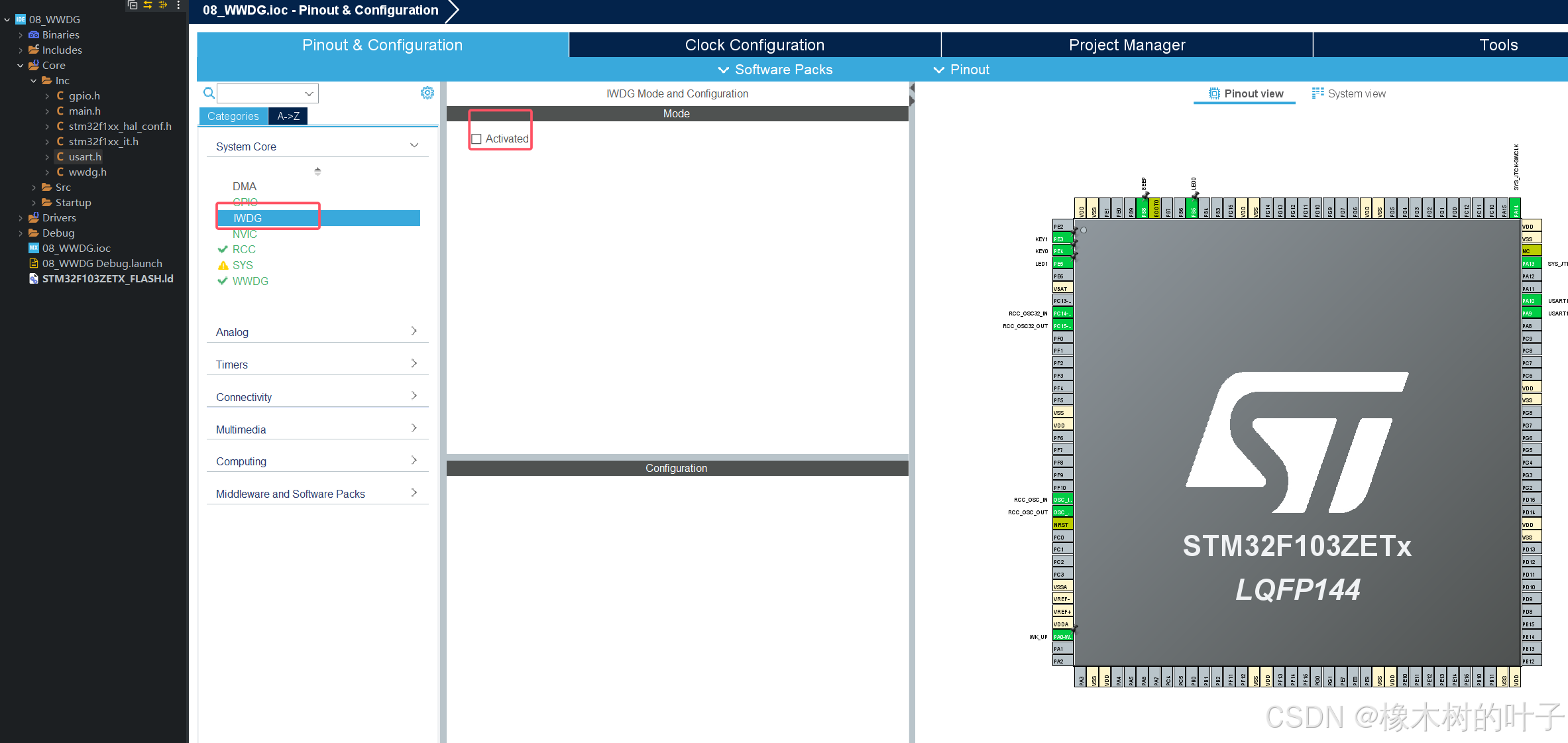

先把独立看门狗勾掉，选择窗口看门狗按照图中配置生成代码即可


/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "usart.h"
#include "wwdg.h"
#include "gpio.h"

/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */
#include "led.h"
/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */

/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */
	uint8_t revbuf[6];//定义接受变量6个字节
/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  MX_WWDG_Init();
  /* USER CODE BEGIN 2 */
  if(__HAL_RCC_GET_FLAG(RCC_FLAG_WWDGRST) != RESET)//判断是否是窗口看门狗导致复位
  {
	  printf("窗口看门狗复位！！ \r\n");
	  __HAL_RCC_CLEAR_RESET_FLAGS();//清除复位标志位
  }
  else
  {
	  printf("其他复位！！ \r\n");
  }
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
	  HAL_Delay(40);//为防止复位，需在此时间段内喂狗:58.25>喂狗时间>29.13
	  HAL_WWDG_Refresh(&hwwdg);//喂狗
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

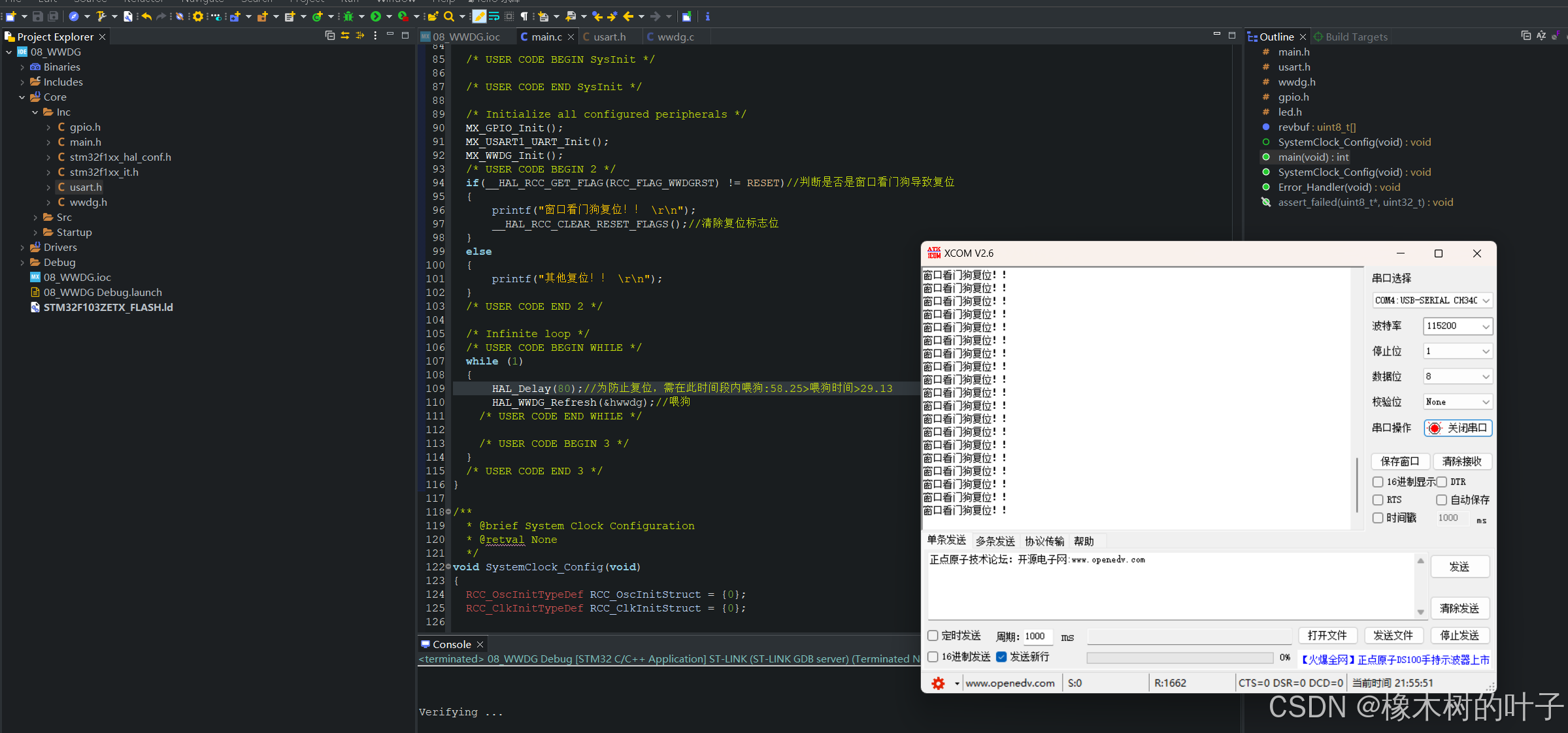

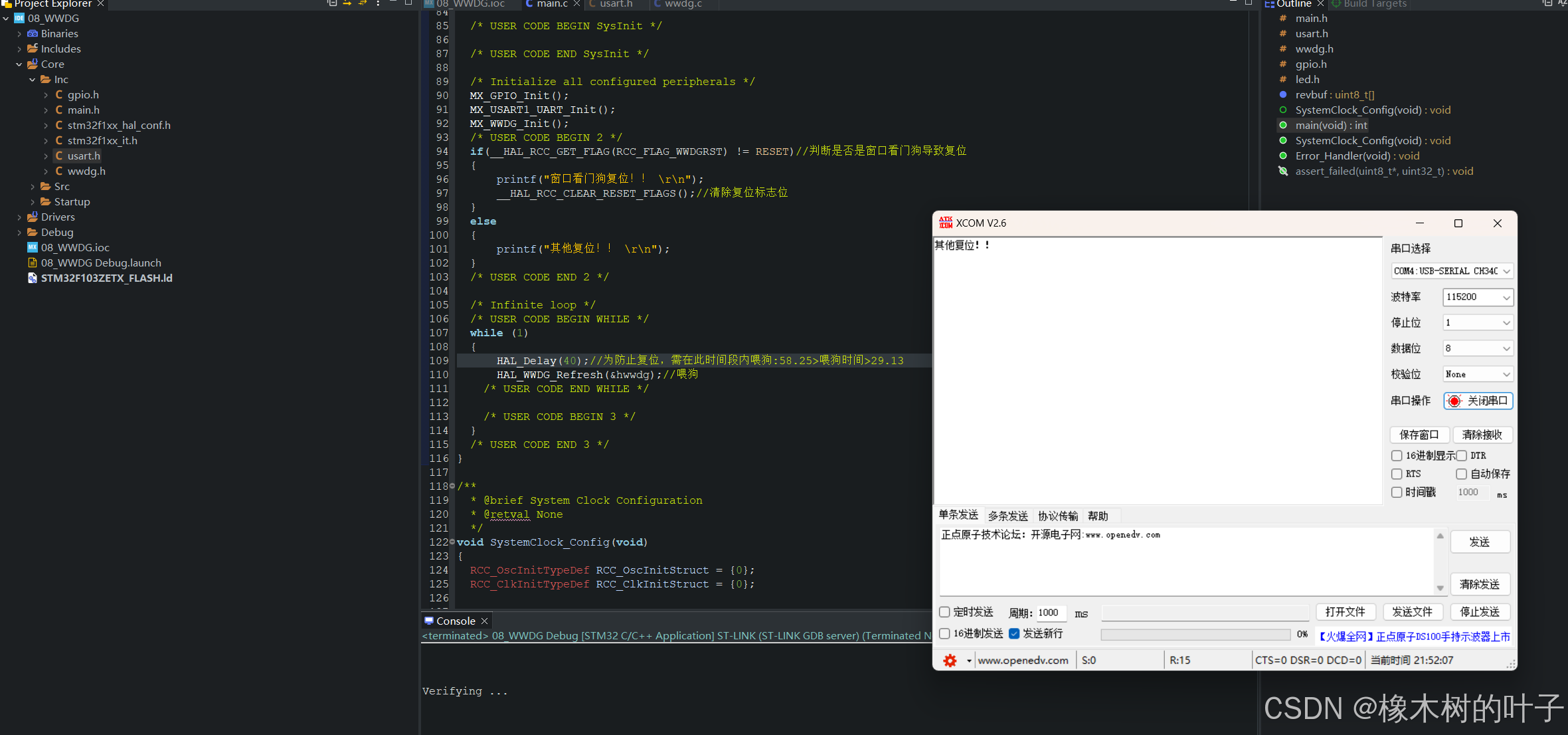

在此时间段内喂狗:58.25>喂狗时间>29.13，将代码下载进去之后，按着板子上的复位按键，打开串口，然后松开复位按键，串口会显示其他复位说明在窗口期间喂狗正常没有产生复位。
