从零开始STM32cubeide学习

2024.11.4记录自己从零开始学习stm32cubeide

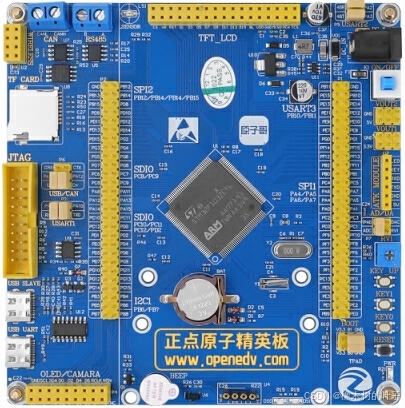

使用的是正点原子的精英版，单片机是STM32F103ZET6

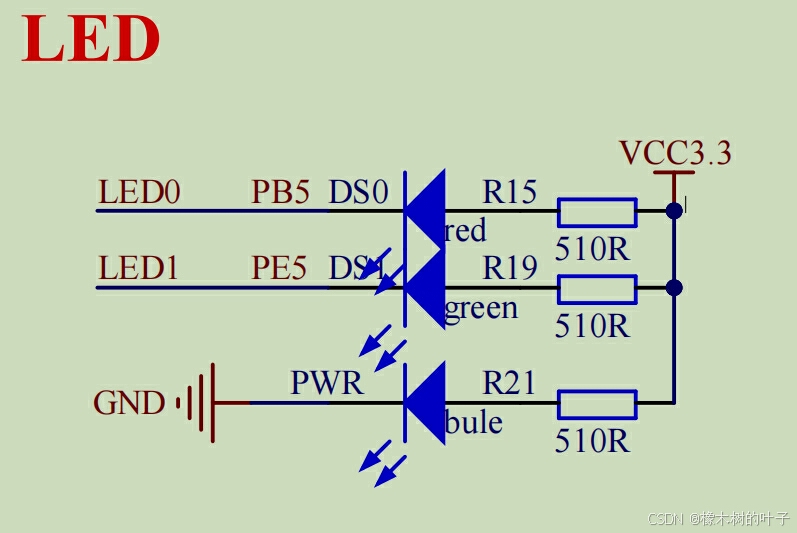

 stm33cubeide软件安装等步骤可在b站或csdn本站搜索有详细教程，直接开始学习第一个内容跑马灯，先看一下精英版的led小灯部分原理图，

可以看到小灯LED0和LED1的右边都是上拉的3.3V，由此可知，要使小灯点亮需要将另一侧也就是IO口控制的PB5和PE5下拉。

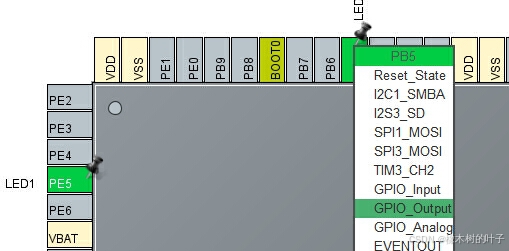

OK，了解原理之后打开stm32cubeide，打开图形化配置，选择精英版上面的单片机型号stm32f103zet6，选好型号之后，在右侧的图形化配置中找到PE5和PB5引脚 ，将它们配置成GPl0 Output模式，因为输出模式下可控制端口输出高低电平,用来驱动LED灯.蜂鸣器等

 然后打开右边的具体设置如图，将PB5和PE5分别进行设置除了标签不一样其余都一样，

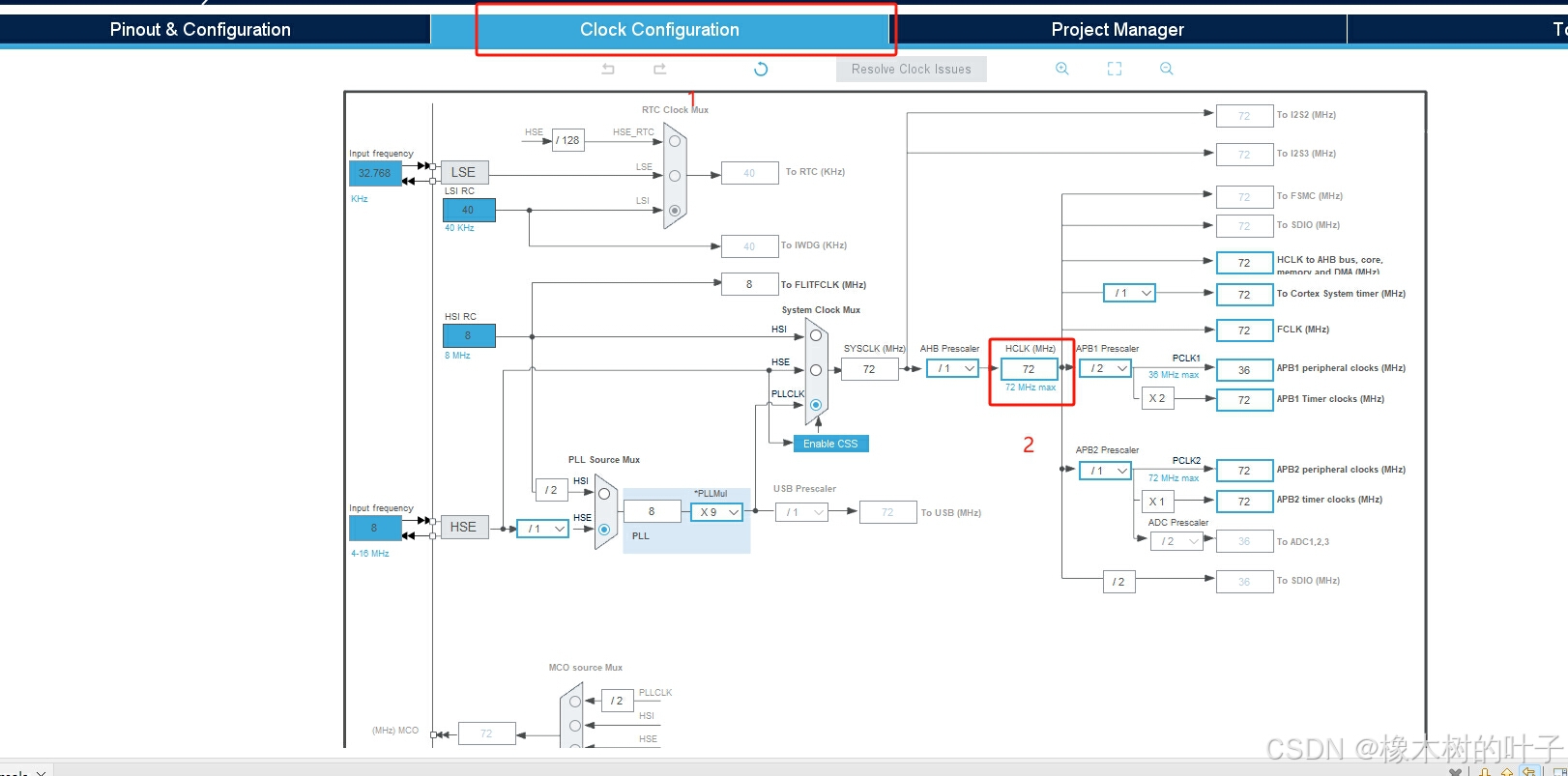

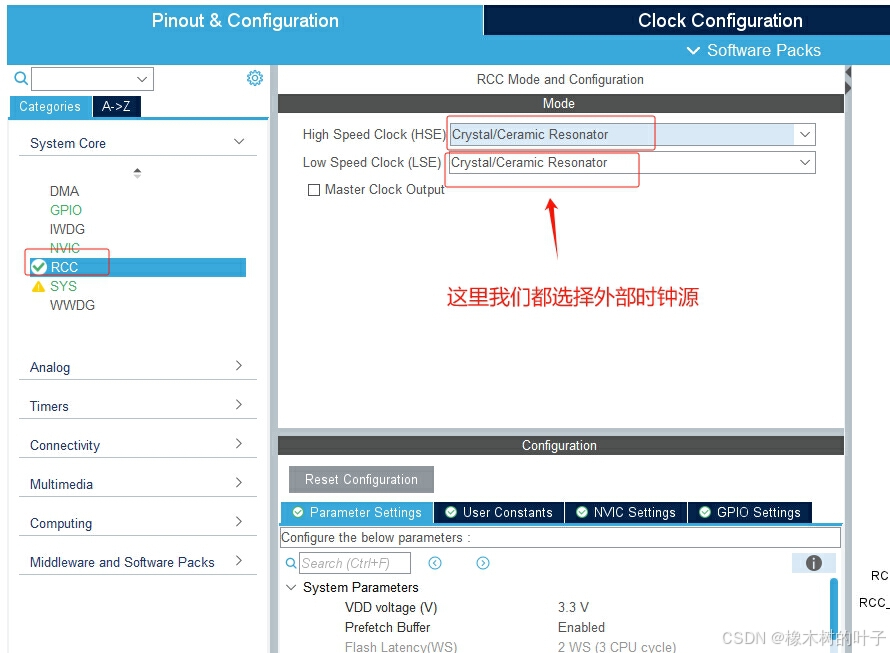

然后选择时钟源 ，配置时钟树

（参考此链接【超详细】output level 和 pull up/ pull down 的真正区别_gpio output level-优快云博客）

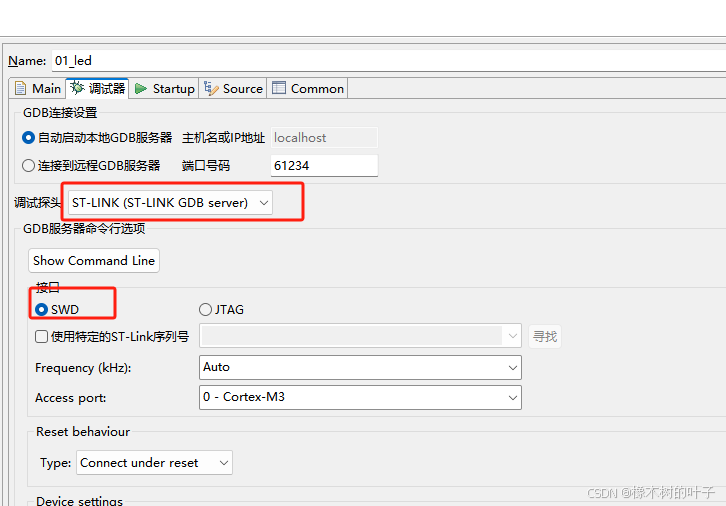

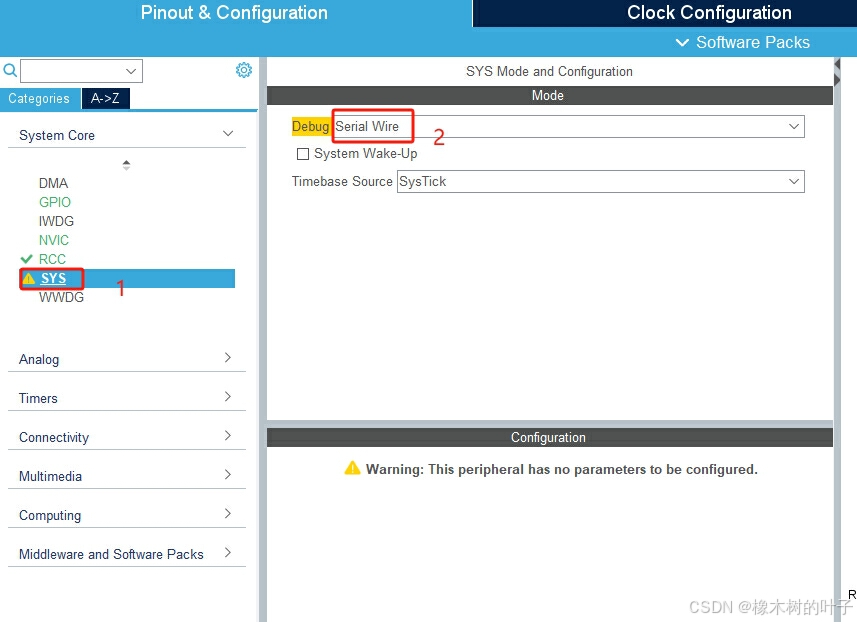

然后在调试接口里面选择SW

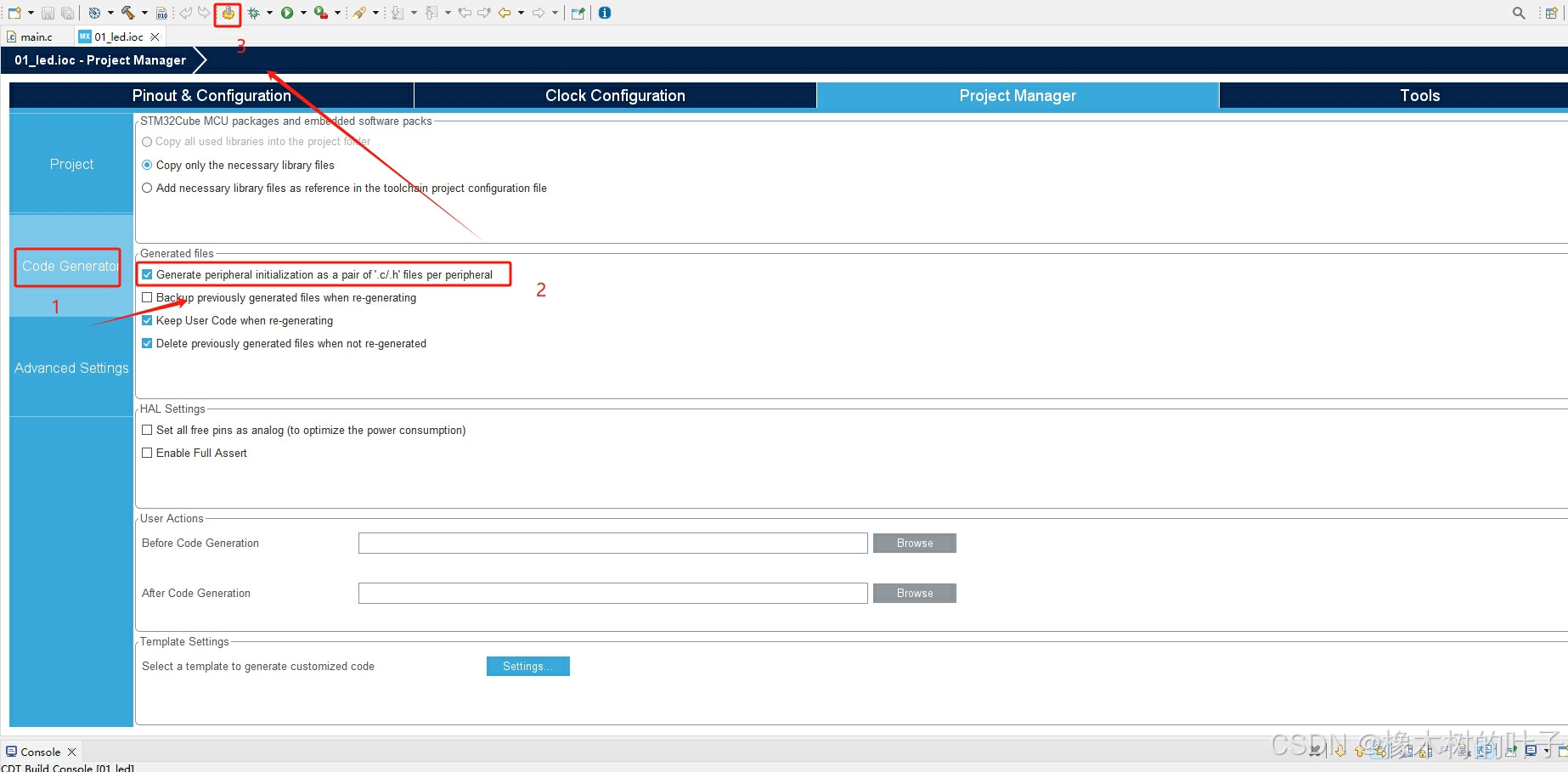

然后将.c与.h文件单独设置生成文件夹，接着点击齿轮生成代码

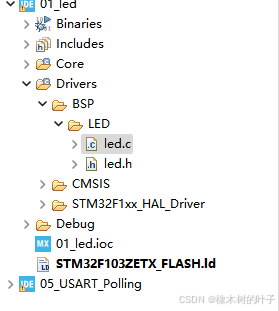

生成文件之后，在Drivers文件夹内添加新的文件夹BSP然后在bsp里面添加led.h和led.c工程

在led.c工程添加

#include "led.h"

在led.h工程添加

#ifndef BSP_LED_LED_H_
#define BSP_LED_LED_H_
#include "main.h"

#define LED0(x)		x?HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_SET) :\
					  HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET)  //当x为1时判断为真执行冒号前面的代码高电平，当x为0时判断为假执行冒号后面代码低电平

#define LED1(x)		x?HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_SET) :\
					  HAL_GPIO_WritePin(LED1_GPIO_Port, LED1_Pin, GPIO_PIN_RESET)
#endif /* BSP_LED_LED_H_ */

在main.c添加

/* USER CODE BEGIN Includes */
#include "led.h"
/* USER CODE END Includes */

while循环里面添加

 while (1)
  {
	  LED0(1);
	  LED1(0);
	  HAL_Delay(500);
	  LED0(0);
	  LED1(1);
	  HAL_Delay(500);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }

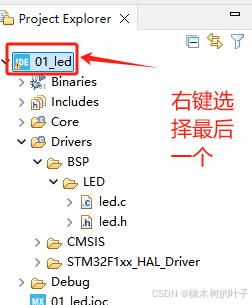

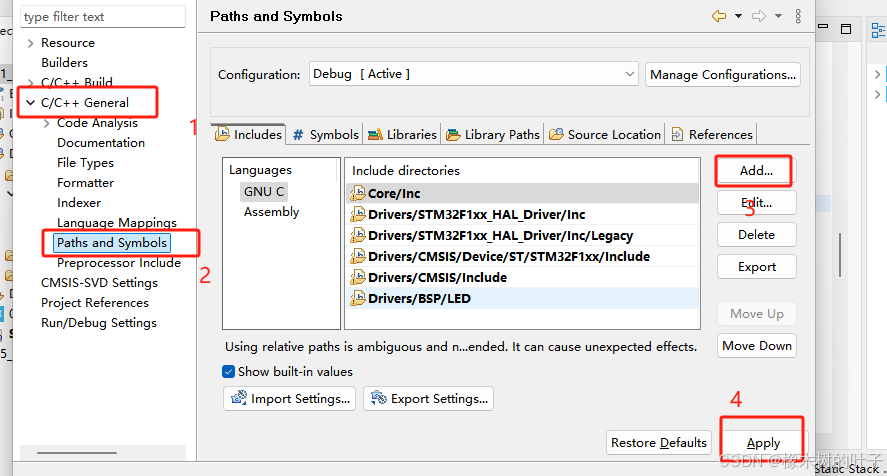

 接下来还有一步，添加路径，右键总工程，选择properties,依次选择然后保存

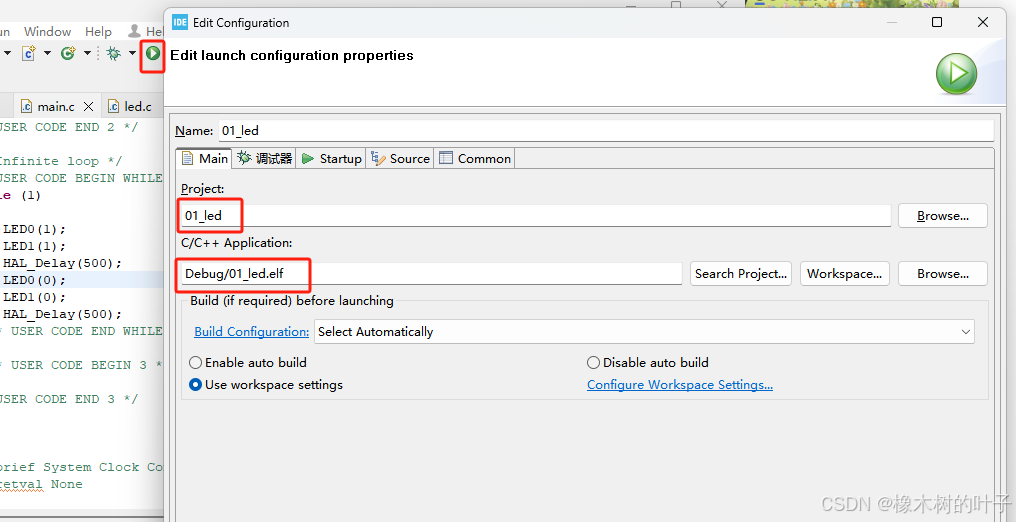

完成之后点击最上面一排的小锤子进行编译，没有错误与警告进行烧录，按照下图进行下载，首先连接好自己的开发板，点开绿色小箭头，确定好下载工程是本例程，然后下载设置一般都是默认，第一次下载可能会升级下载器正常现象，升级即可

下载完成即可观察到开发板led1与led0交替闪烁，实验完成 。
