simulink示波器数据导入到matlab并画图

已于 2023-02-02 11:19:38 修改
阅读量1.7w 收藏 119
点赞数 22
文章标签： matlab 开发语言 fpga开发
于 2022-02-12 10:50:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_44074598/article/details/122893291
版权
本文介绍了如何将Simulink示波器数据导出到MATLAB，并进行画图验证。通过MATLAB脚本提取数据，比较与Simulink中显示的一致性，展示了如何将多个仿真结果进行对比。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1.在simulink中设计完自己的模型，进入示波器

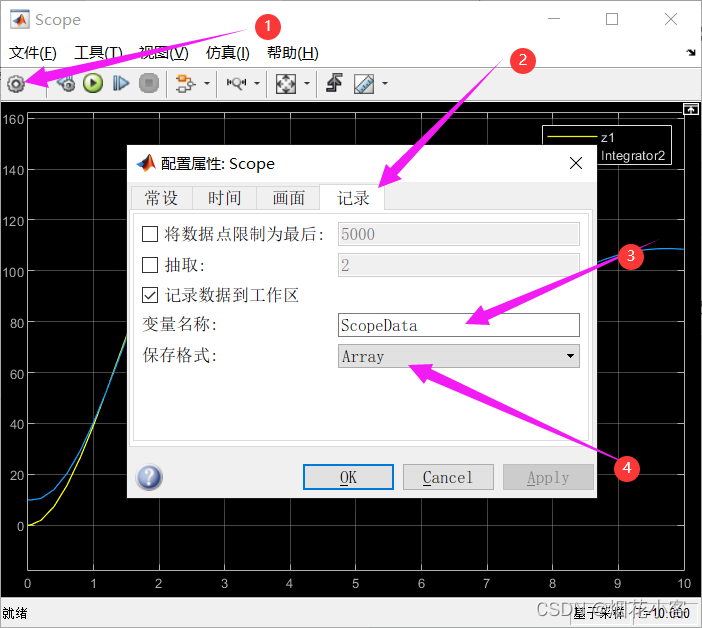

2.依次点击如图所示

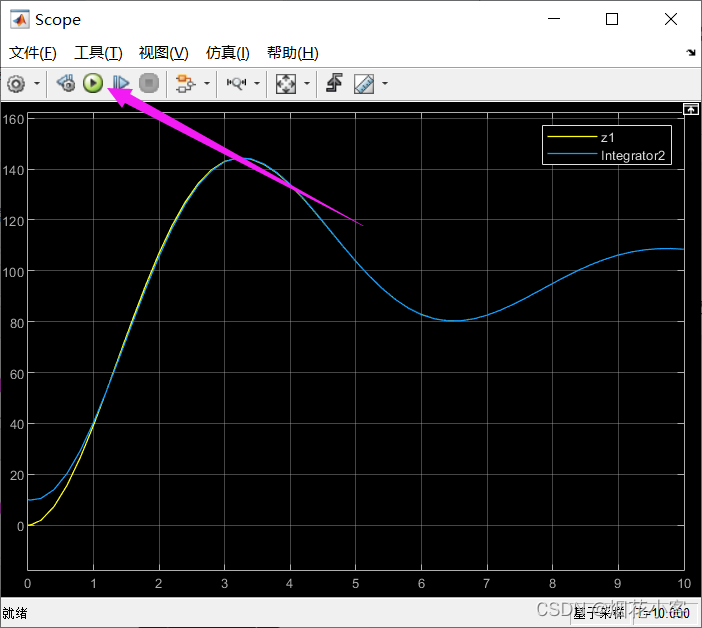

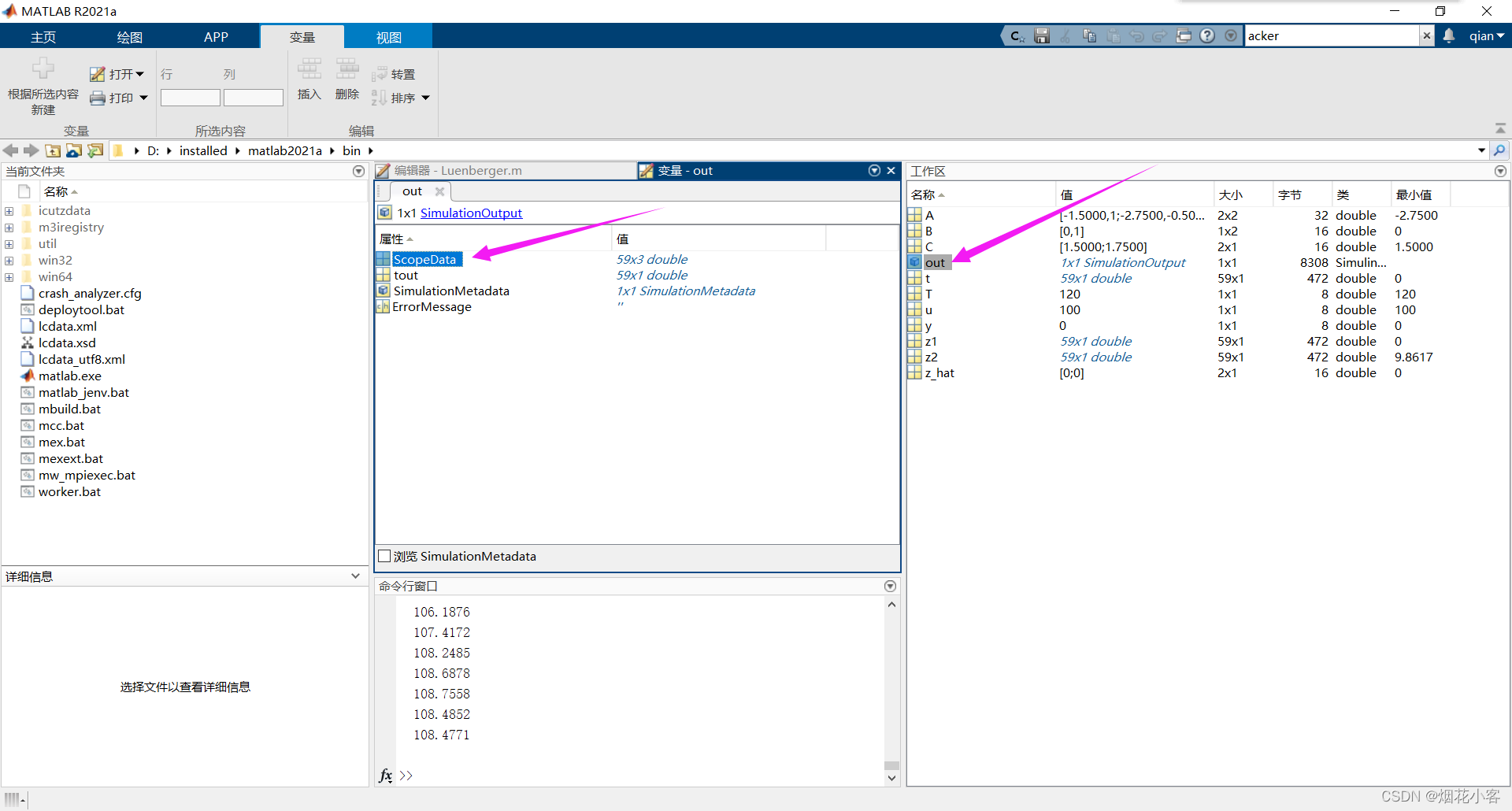

3.然后重新运行，进入matlab界面就会有了

4.接下来说明下这个数据什么意思

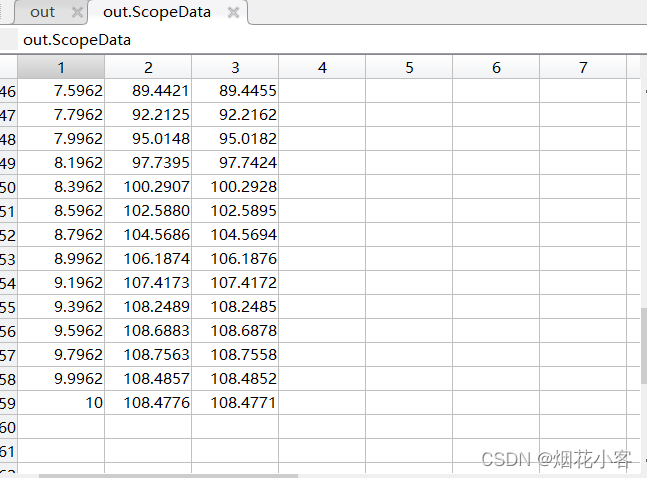

可以看到这个数据是（59行，3列）

 第一列代表采样的时间，因为我最后Stop time是10s

第二列和第三列分别对应的两个观测的数据
