使用PowerDesigner反向生成Oracle数据库的pdm文件

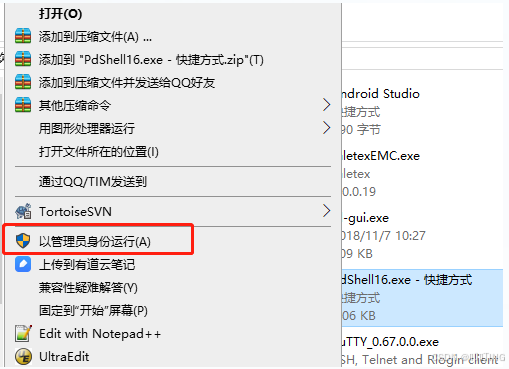

1、首先打开PowerDesigner工具，【此处右键用管理员身份打开，下面会有介绍，双击运行以普通用户身份运行软件也可以操作】

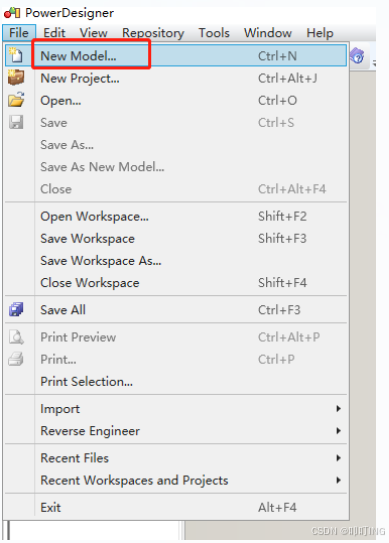

2、新建一个模型，操作如下图

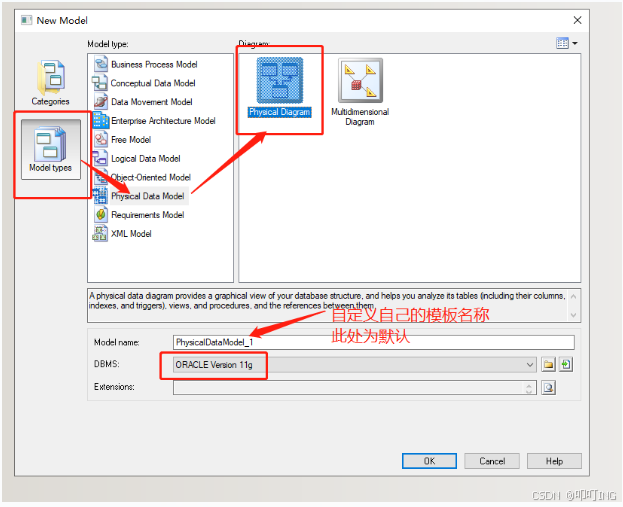

选择后弹出如下窗口 ，操作如果

选择完成后点击 OK ，在左边工作栏会生成如下图所示模板信心。

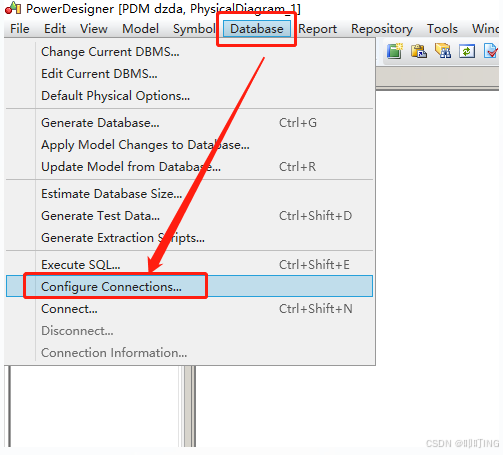

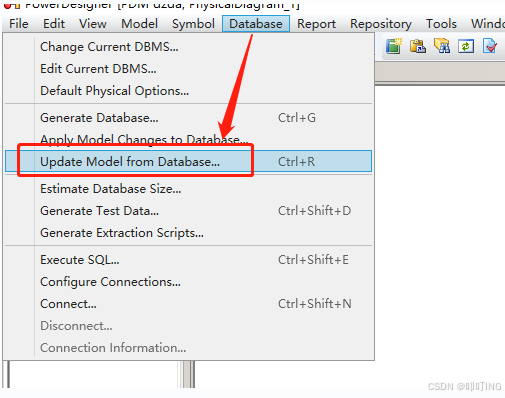

3、连接你的远程数据库，操作如下图

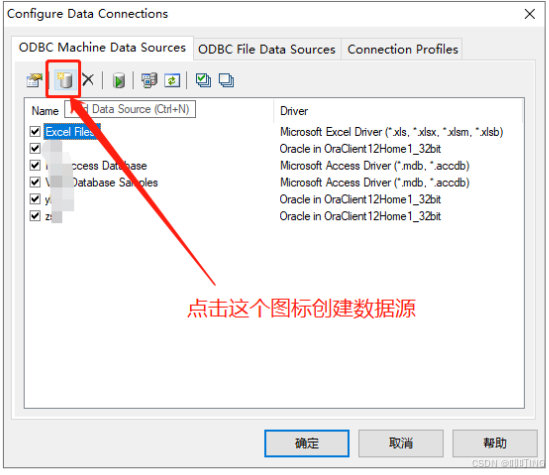

选择后出现如下对话框：

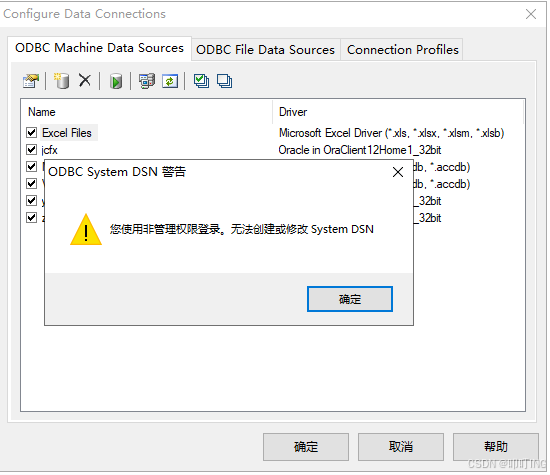

【友情提示】

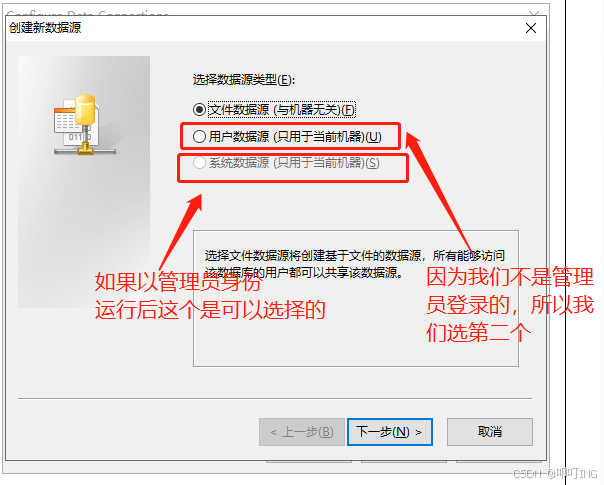

出现此提示框则表示没有用管理员身份打开软件，不过不影响操作，可点击确定后继续操作。

****************************************************************************************

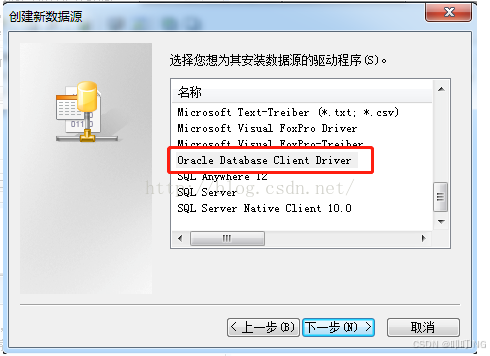

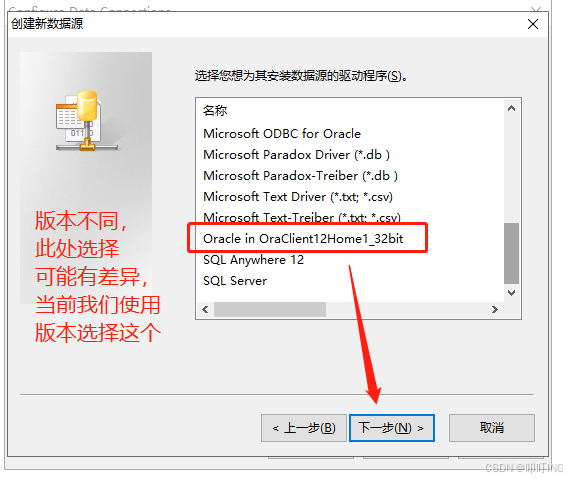

【小提示】此处版本不同选择的可能不同，有的版本可能选择如下图。

****************************************************************************************

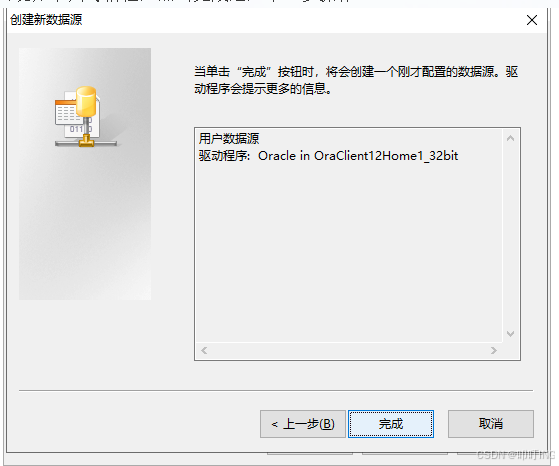

出现如下图对话框，点击完成进入下一步操作

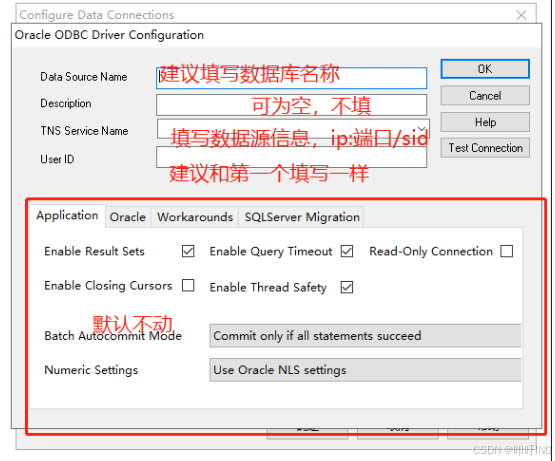

四个填写框从上至下分别填写

1. 数据库名称（建议）
2. 可为空，不填
3. 数据源信息，ip:端口/sid 举例 111.111.111.11:1521/orcl
4. 数据库名称（建议）

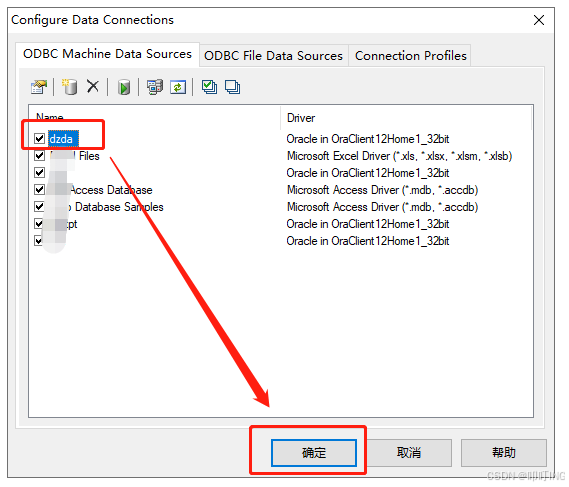

添加完后 这边页面就会显示添加的数据源，点击确定

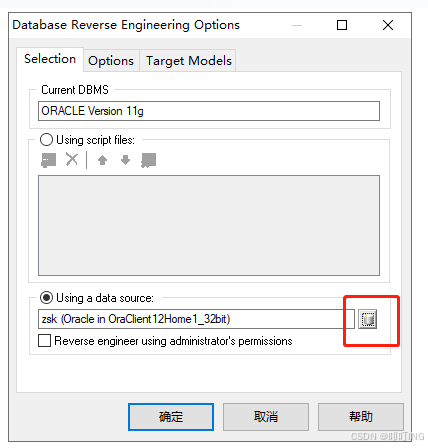

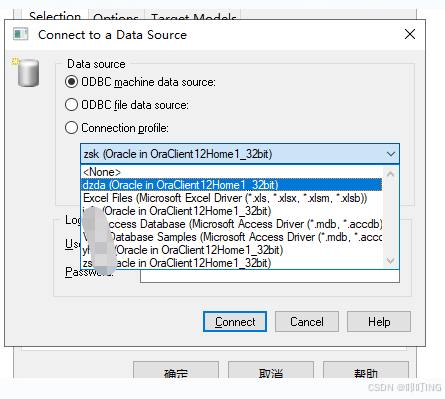

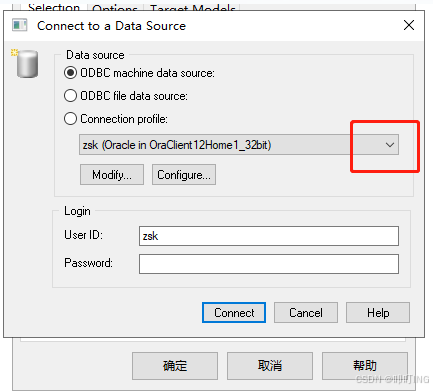

打开对话框，选择刚建立的数据源

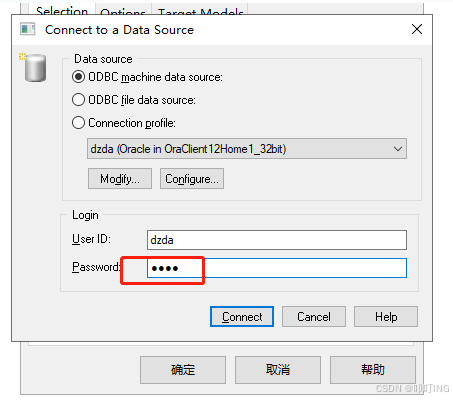

录入数据库密码 点击Connect,然后点击确定

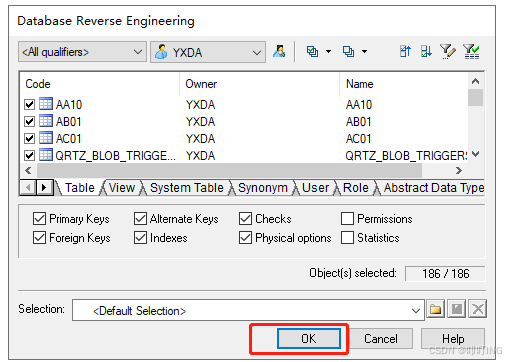

选择需要生成的表，点击ok

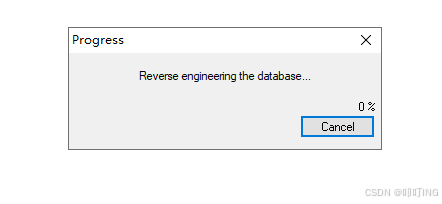

等待即可
