使用PowerDesigner逆向工程生成pdm文件（超全）

使用PowerDesigner逆向工程生成pdm文件（超全）

1、安装完成PowerDesigner15软件

2、安装oracle连接简易客户端 instantclient_11_2，并配置 tnsnames.ora，参考内容：

TNS-40 =
(DESCRIPTION =
(ADDRESS_LIST =
(ADDRESS = (PROTOCOL = TCP)(HOST = 10.191.30.40)(PORT = 1521))
)
(CONNECT_DATA =
(SERVER = DEDICATED)
(SERVICE_NAME = wzdev)
)
)

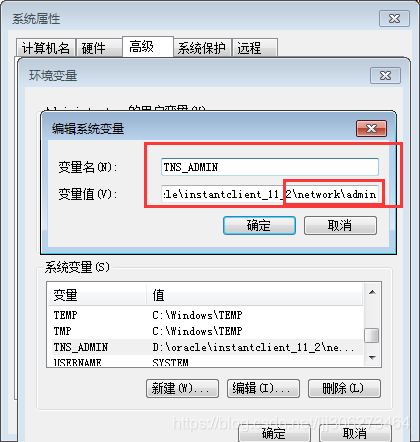

3、配置环境变量

变量名：TNS_ADMIN

变量值：D:\oracle\instantclient_11_2\network\admin ，修改为自己环境的路径

4、配置系统数据源 odbcad32.exe 系统DSN（本步骤可以跳过，但是有时候跳过后，

第5步骤虽然配置正确，但是连接数据库会报错，连接不成功，配置本步骤后，就可以正常连接了 ）

 找到系统文件 C:\Windows\System32\odbcad32.exe,双击运行，如下切换到【系统DSN】
 如果是64位系统，使用这个路径 C:\Windows\SysWOW64\odbcad32.exe

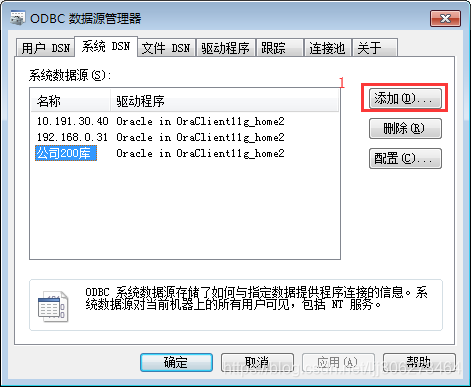

①点击添加

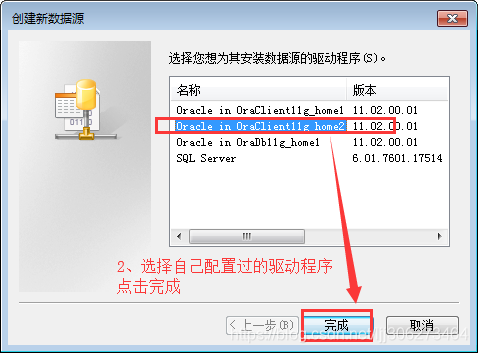

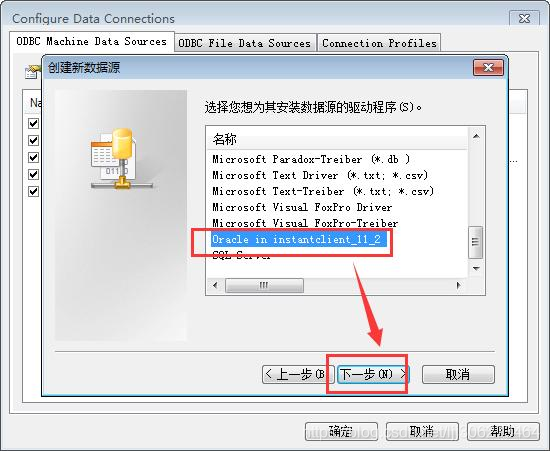

②选择自己配置好的数据源驱动程序，跟图片显示不会完全一致，根据自己配置情况来看。

常见问题：

问题1： 弹出中并没有自己想要的oracle驱动

解决办法: 我是 oracle 驱动包/客户端 位数不对, 之前因为我的操作系统64位 oracle64位想当然以为 oracle 客户端包也要64位的,原来 我的plsql是32位的只支持32位的oracle,需要 对应安装 32位的驱动包/客户端,而不是 64位.
如下: 32位包 相比64位包 多了 nt 字母:

关键包:
instantclient-basic-nt-12.2.0.1.0.zip
instantclient-odbc-nt-12.2.0.1.0-2.zip
地址: http://www.oracle.com/technetwork/cn/topics/winsoft-095945-zhs.html

客户端: win32_11gR2_client.zip (可以不用安装客户端,麻烦,用上面的两个包解压到一个目录就OK了)
地址: http://www.oracle.com/technetwork/database/enterprise-edition/downloads/112010-win32soft-098987.html

注意事项: 可能安装了这个之后还是找不到系统数据源, 可能的解决办法如下:

1. C:\Windows\SysWOW64\odbcad32.exe

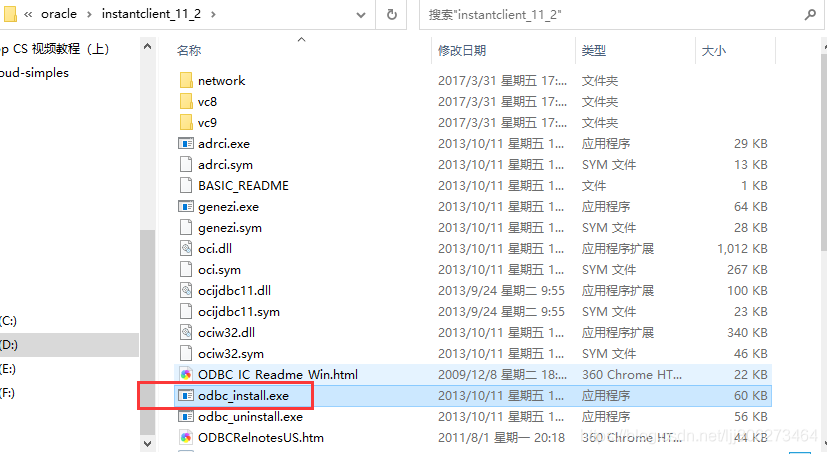

2. 安装目录下 instantclient_12_2下 ,双击运行这个 odbc_install.exe程序. 如下图:

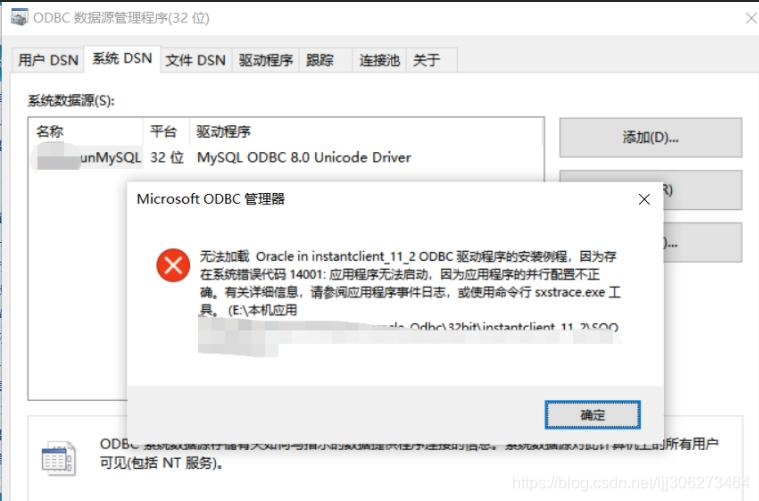

问题2： 当选择了对应的驱动点击完成后会包如下错误。出现上图问题的原因在于，原来是缺少了C++的一些库，下个“Microsoft Visual C++ 2005 SP1 Redistributable Package (x86)”安装好就ok了

下载地址：https://pc.qq.com/detail/12/detail_3032.html

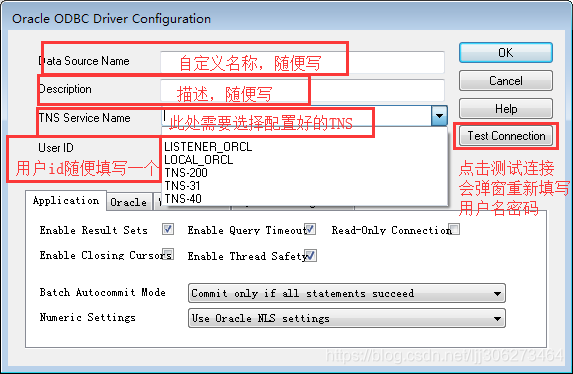

③配置数据库连接属性

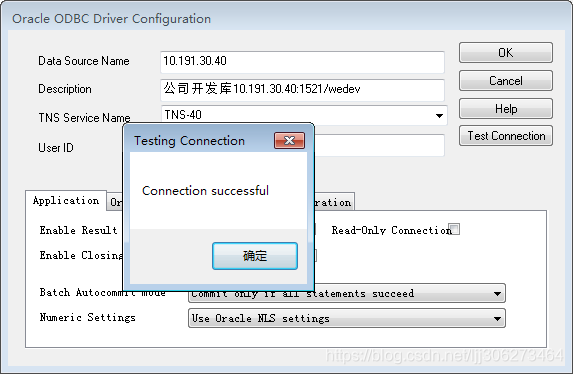

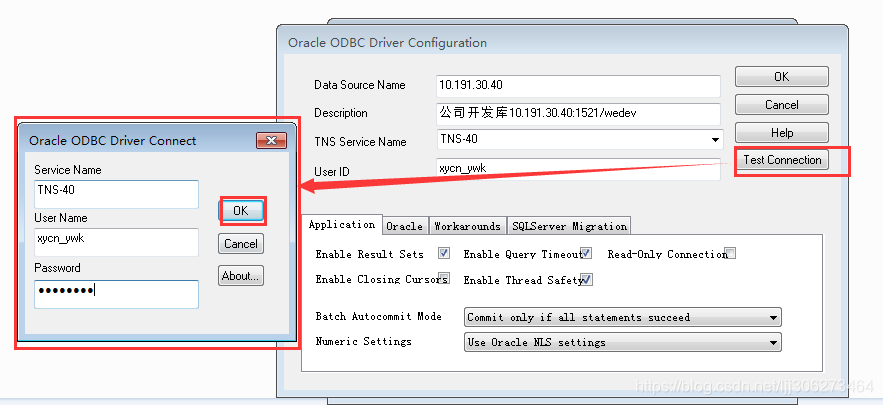

④测试连接

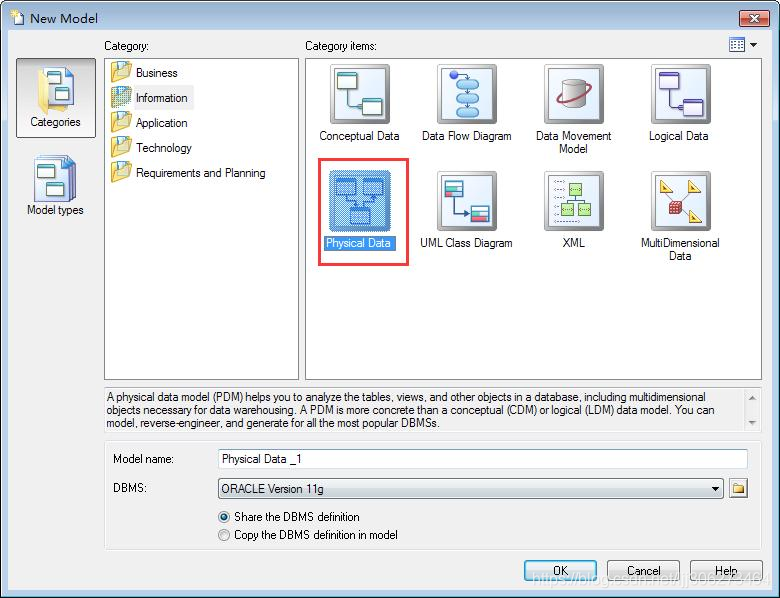

5、以上准备工作都做完后，重点来了，启动 PowerDesigner， 新建一个物理模型

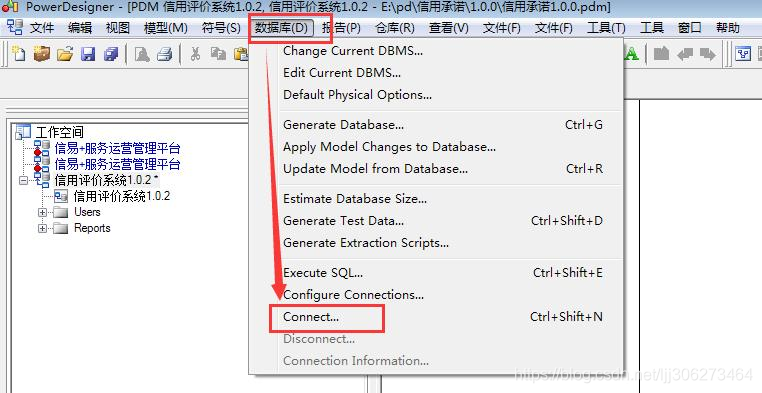

① 数据库-连接

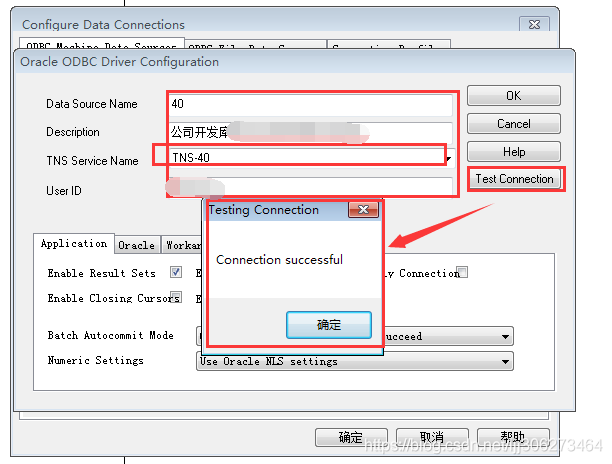

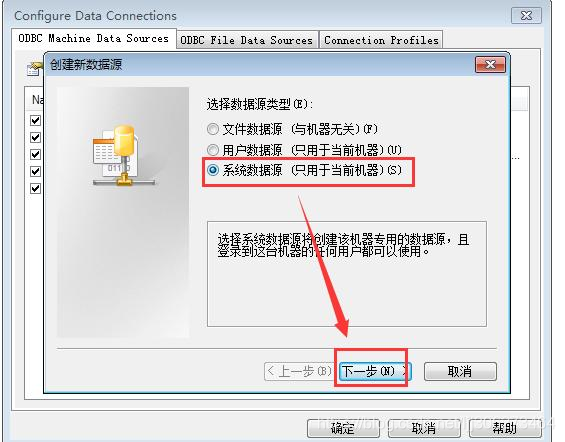

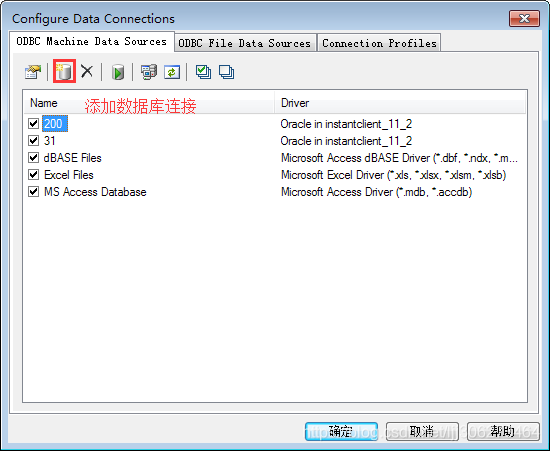

②添加数据库连接

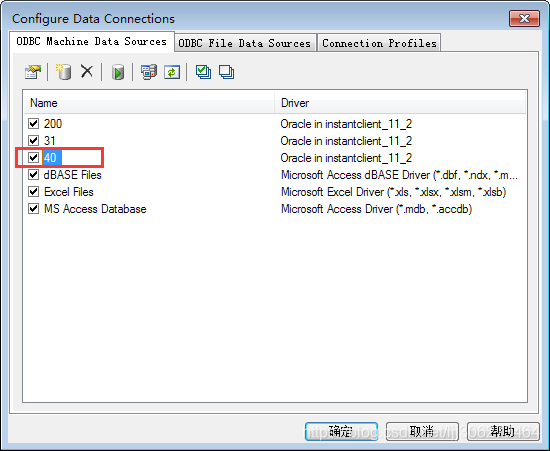

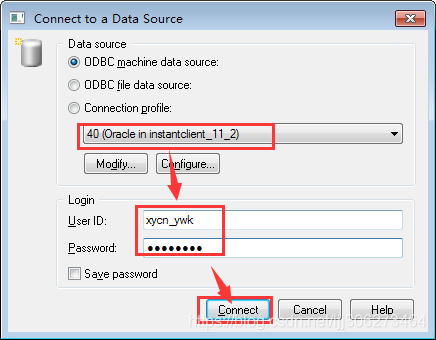

③ 数据库添加完成后如下，选择配置好的数据源，点击连接connect

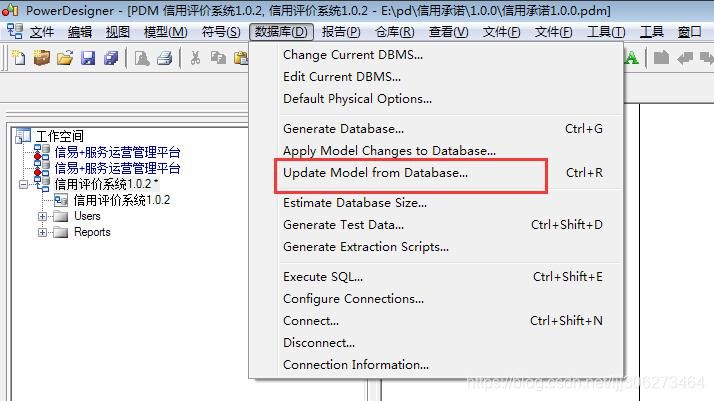

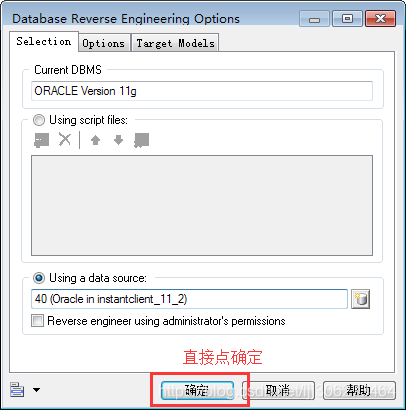

④ 点击connect后，窗口自动关闭，然后继续选择菜单：数据库-update model from database

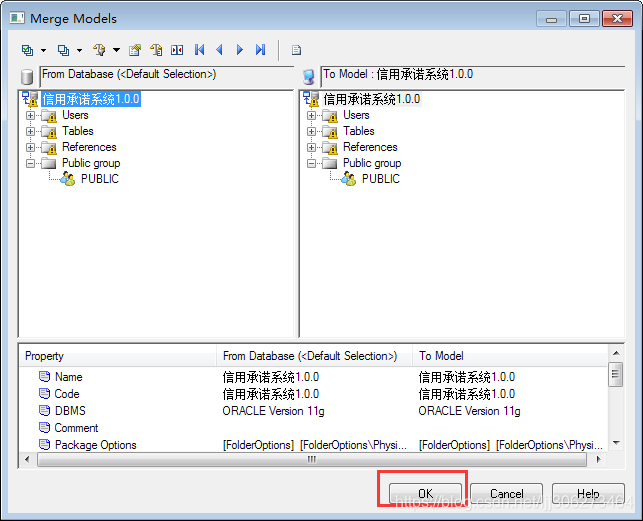

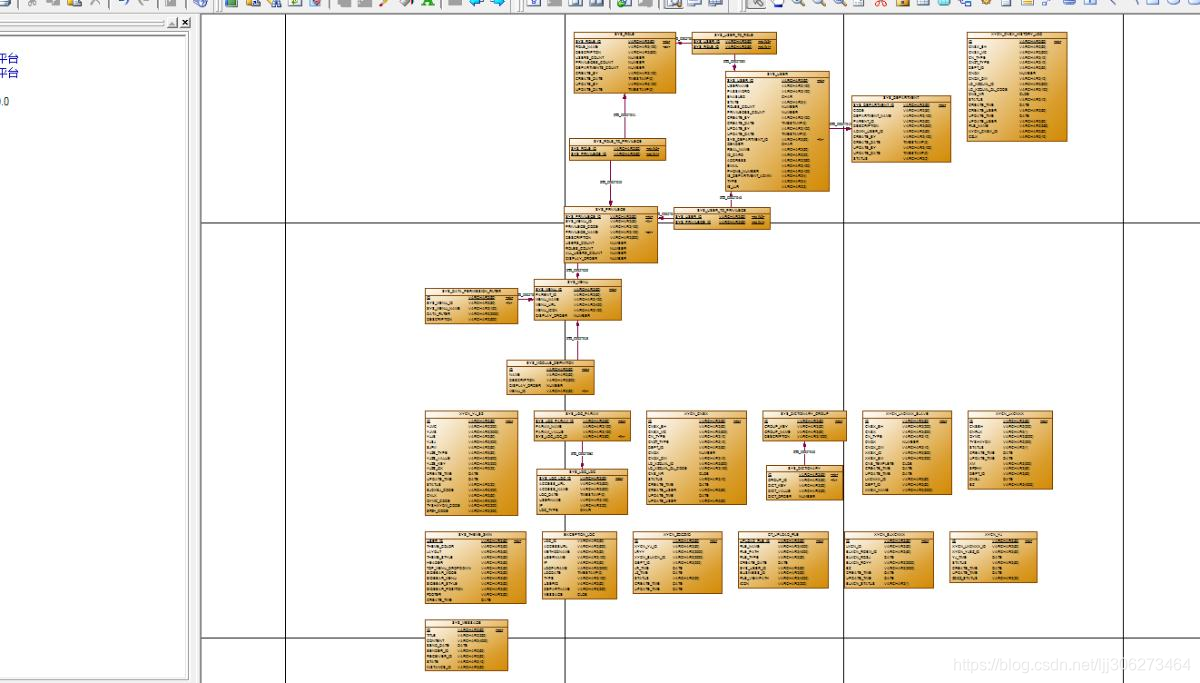

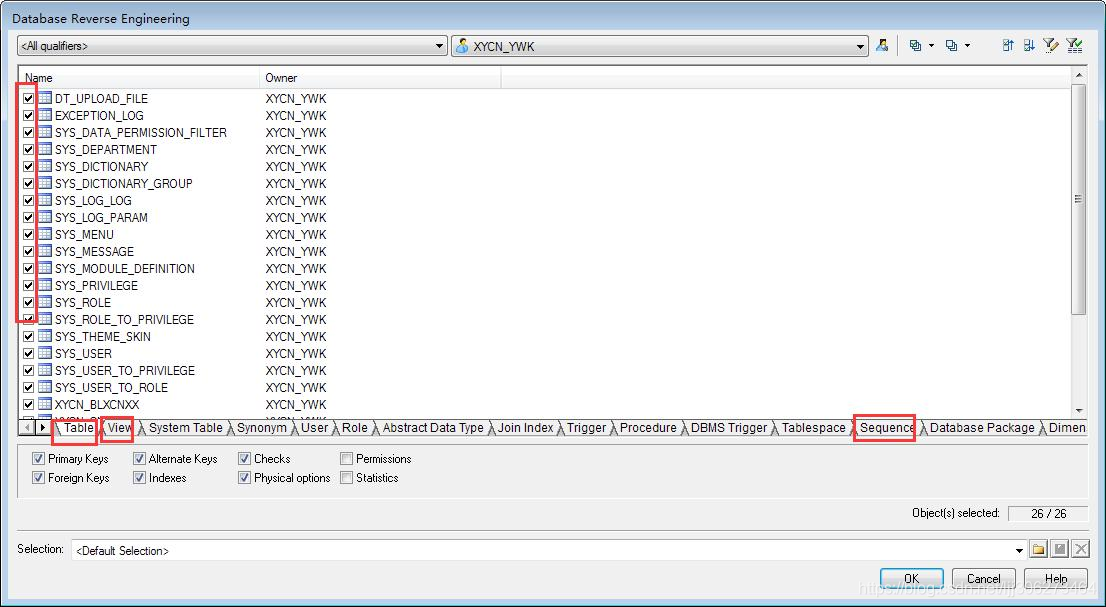

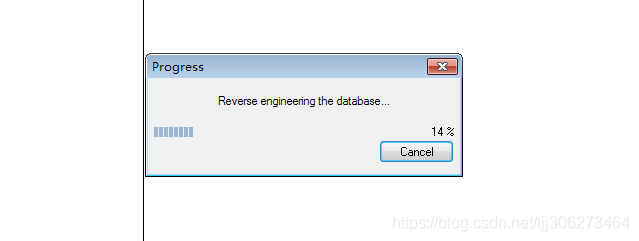

⑤选择需要导出的表、视图、序列等，点击Ok，等待导出完成。

6、利用第五步逆向出来的pdm，导出报告，rtf、html等格式，rtf格式可以用word直接打开，另存

为docx格式即可。

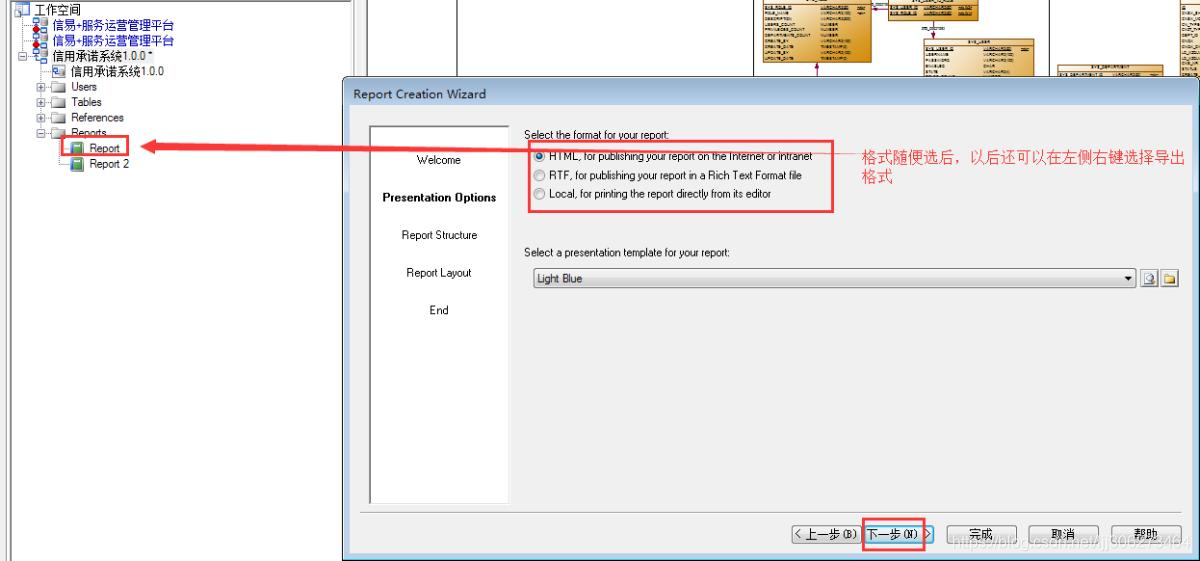

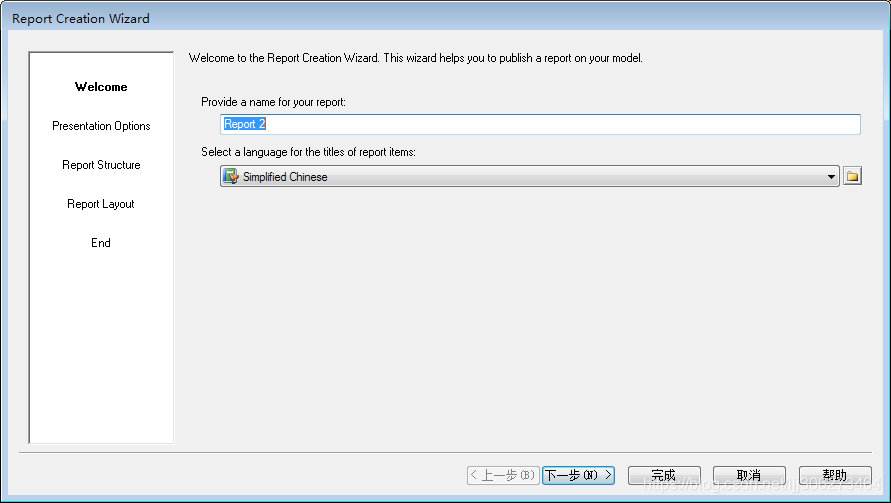

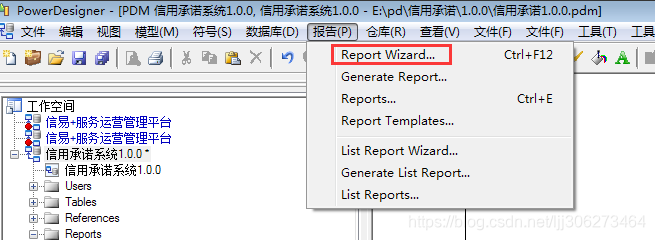

① 第一次导出时，需要通过向导设置一个模板，如下图，一路下一步或直接点击完成。选择保存目录即可。

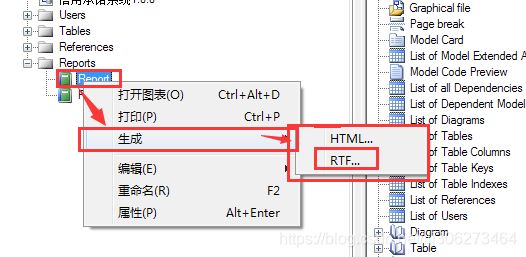

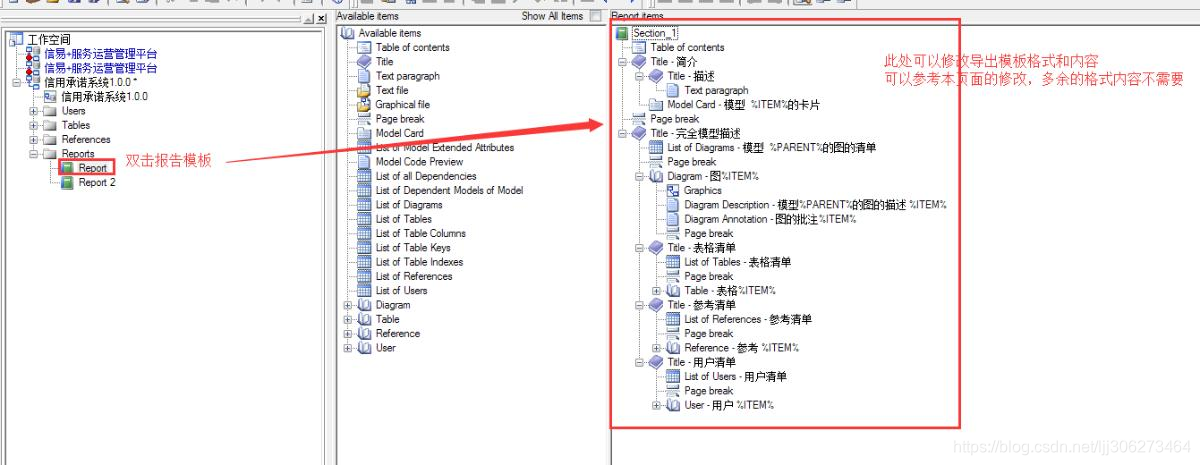

② 第一次导出配置后，以后可以通过左侧快速导出想要的报告格式

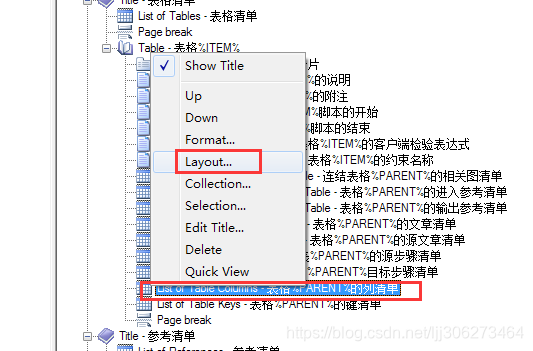

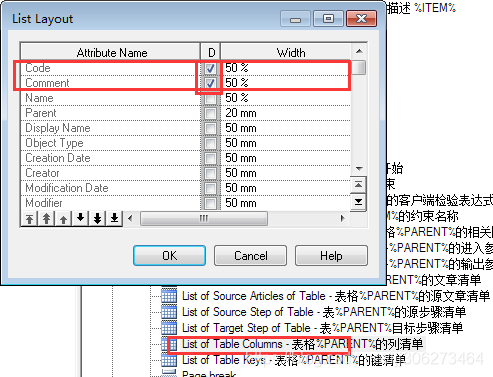

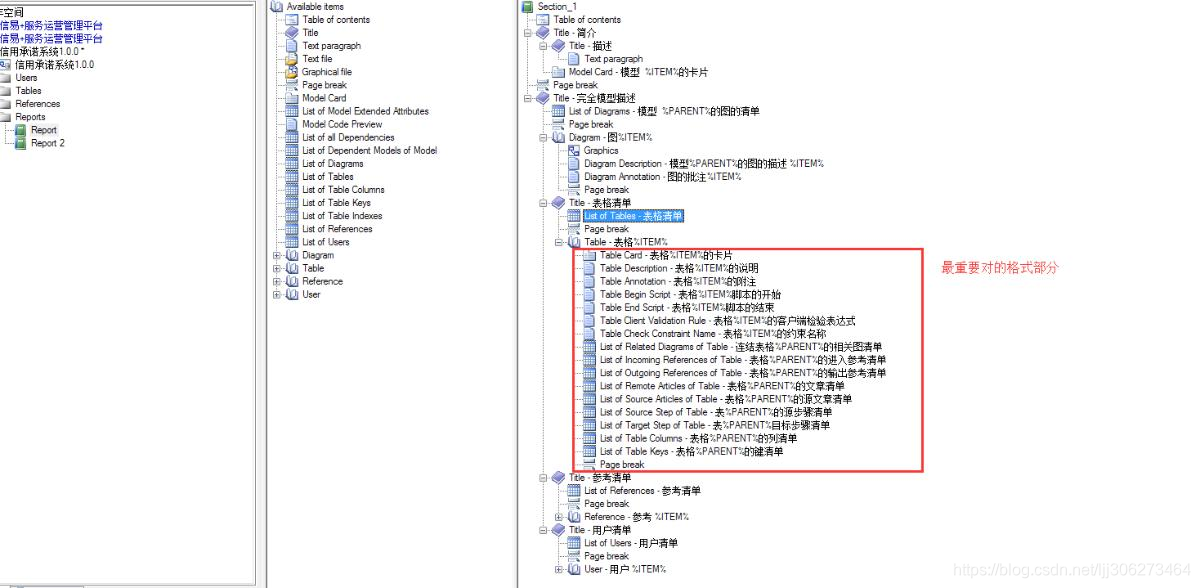

③重要， 下面的布局修改一下，不然不会导出中午的字段注释。因为默认导出的是name和code，由于工具逆向生成的pdm，name也是字段编码，不是中午注释，所以修改一下。

找到comment，打钩code和comment，导出的表格就是两列，宽度按百分比调整

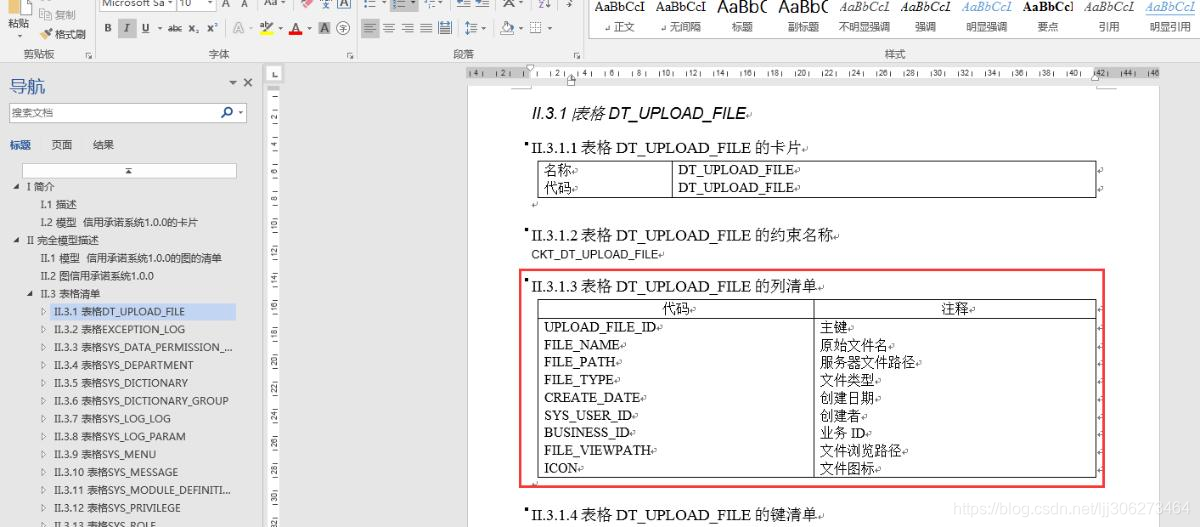

最后导出效果如下

以上，完结。
