本文详细介绍了SDF（有向距离场）在材质绘图中的应用，包括基本形状如圆、线段、矩形和五角星，以及高级技术如RayMatching、碰撞测试和体积云。文章还涉及SDF在字体渲染中的优势，如无失真缩放和一步绘制多效果。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

材质绘图:SDF 有向距离场
1.每一个点的数值=离最近图形的距离值，形状内部为负值，外部为正值
2.可以用于U边框，阴影等效果一次绘制，缩放不会变模糊，更加通用
3.多个SDF容易合并，将简单图形组合成复杂图形
在这里插入图片描述

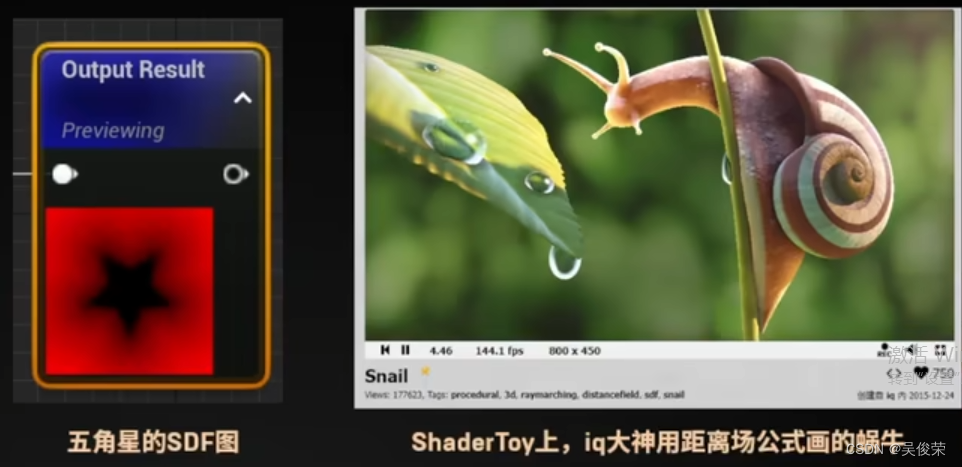

一些高级应用:
1.Ray Matching
2.碰撞测试
3.距离场阴影
4.程序化建模
5.体积云
在这里插入图片描述

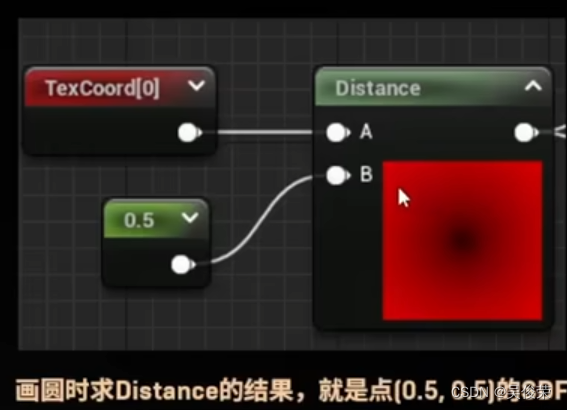

材质绘图:SDF圆

圆圈的距离为0
圆内部的为负值
圆外部的为正值

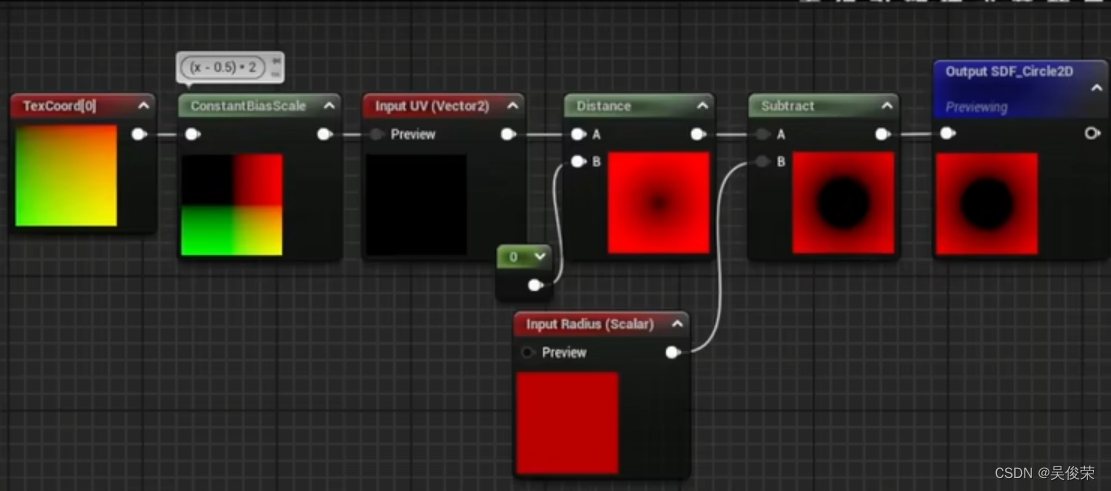

因此:SDF圆=SDF圆心点-圆半径
在这里插入图片描述
在这里插入图片描述
可以推导出以下结论:
任意图形的距离场减去半径等于带圆角图形的距离场

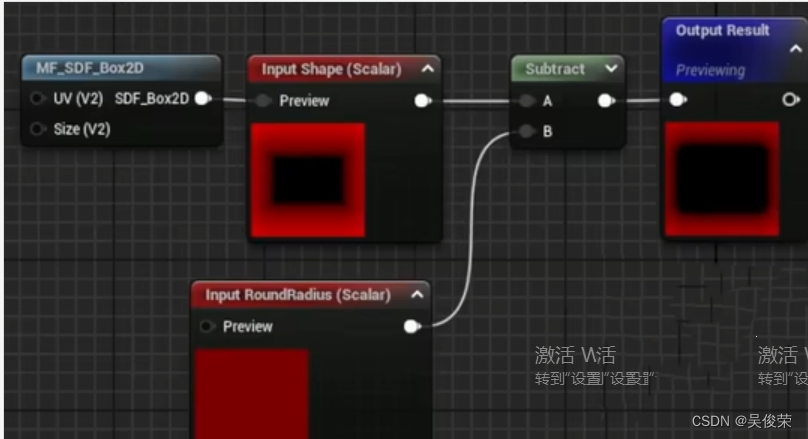

上图可以看到矩形的距离场，减去圆角半径，就是圆角矩形的SDF

材质绘图:SDF线段

任意一点到线段AB的距
