本文介绍了如何利用STM32CUBEMX配置STM32F103ZET6开发板（战舰V3）进行硬件设置，包括时钟频率、GPIO输出，并详细阐述了在MATLAB/SIMULINK中创建模型，导入STM32CubeMX生成的项目文件，最终生成固件代码的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

硬件：战舰V3开发板 （STM32F103ZET6）

软件版本：STM32CubeMX-4.26.0和mdk514

固件库版本：STM32Cube_FW_F1_V1.7.0

有需要的请加群1058597072。

一、 STM32CUBEMX上的设置

1、 打开STM32CUBEMX；
2、 新建工程：
在这里插入图片描述
3、 本人所用的开发板为ALIENTEK 战舰 STM32F103。配置如下图所示：
在这里插入图片描述

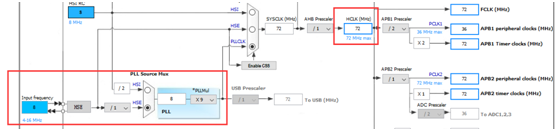

4、 配置外部高速时钟HSE=8MHz，HCLK=72MHZ（STM32F103ZET6的最大时钟频率）
在这里插入图片描述
在这里插入图片描述
5、配置PB5（LED0）和PE5（LED1）为推挽输出。
开发板战舰V3的LED 与 STM32F1 连接原理图：
