模拟电路的一些进阶知识

最新推荐文章于 2024-05-05 22:57:38 发布
最新推荐文章于 2024-05-05 22:57:38 发布
阅读量588 收藏 2
点赞数
分类专栏： 电子 文章标签： 模拟电路
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_43833645/article/details/124565546
版权

1、lm358与光敏、热敏电阻配合组成控制电路时，为了防止在临界点频繁震荡，可以再lm358上面增加积分电路，也就是在反相端和输出端增加电容。

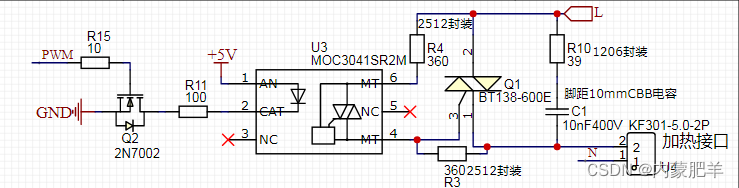

2、MOC3041是带有过零检测功能的光耦，在使用BT138-600E控制交流电的时候，可以防止晶闸管在零点关闭。
在这里插入图片描述

3、
