1、TLC5615原理T L C 5 6 1 5是一个串行 1 0位 D A C 芯片,性能比早期电流型输出的 D A C 要好。只需要通过 3 根串行总线就可以完成 10 位数据的串行输人,易于和工业标准的微处理器或微控制器 ( 单片机 /DsP ) 接口, 适用于数字失调与增益调整以及工业控制场合。具体内容还是看手册。
在这里插入图片描述

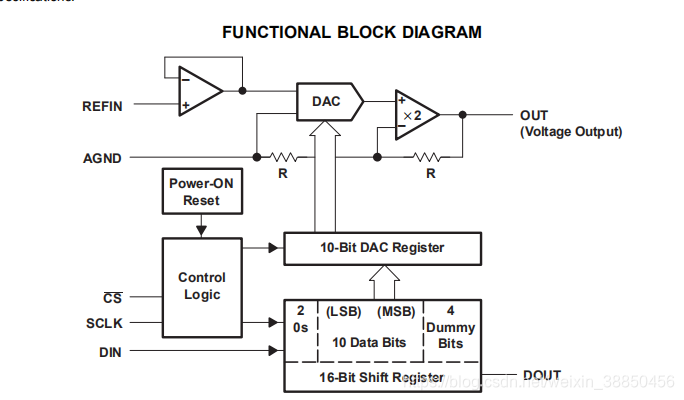

TLC5615的结构框图如上图所示，有一个10位的DAC电路，一个16位移位寄存器，接受DIN引脚的串行二进制数据的移入，并行输入输出的10位DAC寄存器，为10DAC电路提供要转换的二进制数据。TLC5615有三个引脚要与DSP芯片引脚进行连接，DIN：数据输入端口，SCLK:串行的时钟输入端，CS:片选端口，低电平有效。

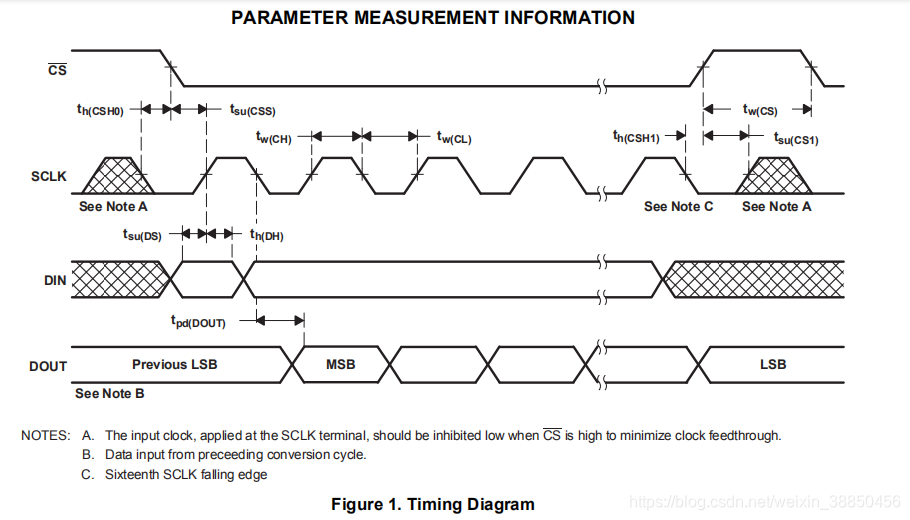

现在简单介绍一下TLC5615工作原理，首先看下他的时序图如下图所示，
在这里插入图片描述
当C S 为低电平时, 在每一个 SC LK 时钟的上升沿将 DIN 的一位数据移人 16 位移位寄存器，注意,二进制最高有效位被移人。接着,S C LK 的上升沿将 16 位移位寄存器的 10 位有效数据锁存于 10 位DAC 寄存器,供 DAC 电路进行转换 ,SCLK的上升和下降都必须发生在 CS 为低电平才有效。

2、TLC5615的工作方式
TLC5615有两种工作方式，第一种为单个芯片工作，我们从TLC5615d内部结构框图可以看到，TLC5615内部有16位移位寄存器，其中高四位为虚拟位，用于级联方式的输出端，与下一个芯片的DIN段进行相连。10位有效位，2位填充位，其中2位填充位的数据是任意的。综上：第一种工作方式需要12个数据序列，即也需要12个时钟脉冲信号。
第二种工作方式为级联方式，也就是有16位数据序列，第一芯片
