5.4 MSTP基础配置

5.4.1 原理概述

RSTP在STP基础上进行了改进，实现了网络拓扑快速收敛。但RSTP和STP还存在同一个缺陷，即由于局域网内所有的VLAN共享一棵生成树，链路被阻塞后将不承载任何流量，造成带宽浪费，因此无法在VLAN间实现数据流量的负载均衡，还有可能造成部分VLAN的报文无法转发。

通过MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立。每个域叫做一个MST域(Multiple Spanning Tree Region,MST Region),每棵生成树叫做一个多生成树实例MSTI(Multiple Spanning Tree Instance)。

实例内可以包含多个VLAN。通过将多个VLAN映射到同一个实例内，可以节省通信开销和资源占用率。MSTP各个实例拓扑的生成树计算相互独立，通过这些实例可以实现负载均衡。把多个相同拓扑结构的VLAN映射到一个实例里，这些VLAN在端口上的转发状态取决于端口在对应MSTP实例的状态。

MSTP通过设置VLAN映射表(即VLAN和MSTI的对应关系表),把VLAN和MSTI联系起来。每个VLAN只能对应一个MSTI,即同一VLAN的数据只能在一个MSTI中传输，而一个MSTI可能对应多个VLAN。

5.4.2 实验内容

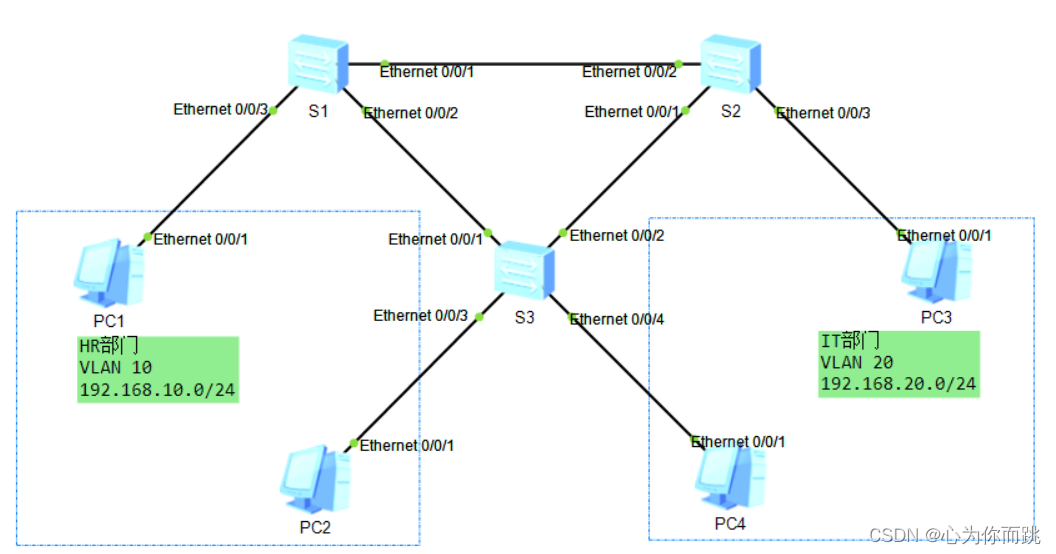

某二层网络由三台交换机S1、S2、S3组成。交换机S1与S2在一楼层，S3在另外一个楼层，PC-1与PC-2属于HR部门，划入VLAN10,PC-3与PC-4属于IT部门，划入VLAN20。当使用普通STP时，STP将会阻塞一条链路来防止环路产生，导致该链路闲置。为了保证所有链路都能充分利用，使流量能够分担，网络管理员通过配置MSTP来实现。
