华为---生成树（STP）配置（一）

5、生成树（STP）

5.1 STP配置和选路规则

5.1.1 原理概述

STP是用来避免数据链路层出现逻辑环路的协议，使用BPDU传递网络信息计算出一根无环的树状网络结构，并阻塞特定端口。在网络出现故障的时候，STP能快速发现链路故障，并尽快找出另外一条路径进行数据传输。
​ 交换机上运行的STP通过 BPDU信息的交互，选举根交换机，然后每台非根交换机选择用来与根交换机通信的根端口，之后每个网段选择用来转发数据至根交换机的指定端口，最后剩余端口则被阻塞。

5.1.2 实验内容

​ 默认情况下交换机之间运行STP后，根交换机、根端口、指定端口的选择将基于交换机的MAC地址的大小，因此带来了不确定性，极可能由此产生隐患。

​ 网络规划需要S1作为主根交换机，S2作为S1的备份根交换机。同时对于S4交换机,E0/0/1接口应该作为根端口。对于S2和S3之间的链路,应该保证S2的E0/0/3接口作为指定端口。同时在交换机S3上，存在两个接口E0/0/10、E 0/0/11连接到测试PC，测试PC经常上下线网络，需要将交换机S3与之相连的对应端口定义为边缘端口，避免测试电脑上下线对网络产生的影响。

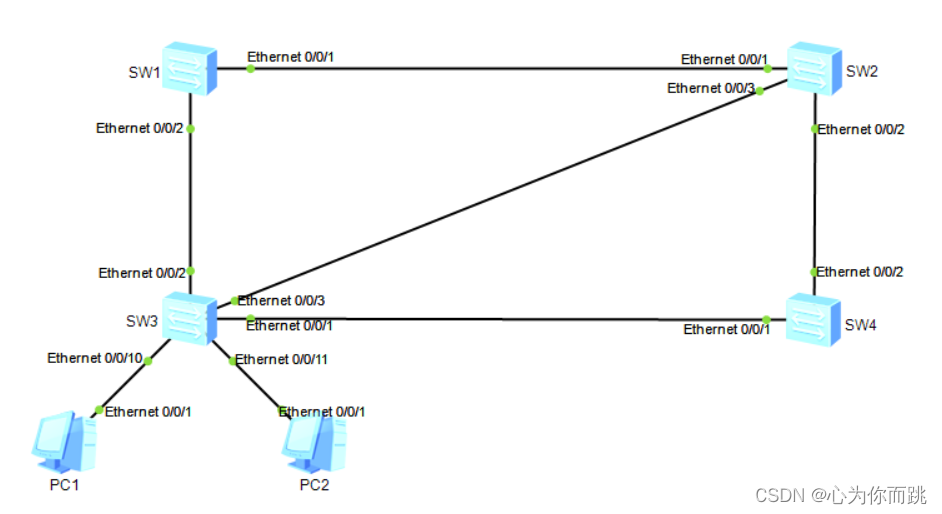

5.1.3 实验拓扑

5.1.4 MAC地址

​ 二层交换机接
