浅析肖特基二极管如何区别选择及代换

本文详细介绍了肖特基二极管的工作原理,包括其材料、特性以及在低频半波整流电路中的应用。此外,还提供了肖特基二极管的选择和代换原则,帮助读者正确选用。

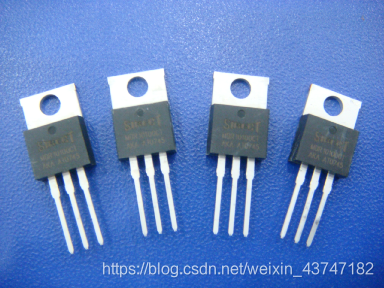

肖特基二极管是一种将交流电能转变为直流电能的半导体器件。通常它包含一个PN结,有阳极和阴极两个端子。


肖特基二极管可用半导体锗或硅等材料制造。硅肖特基二极管的击穿电压高,反向漏电流小,高温性能良好。通常高压大功率肖特基二极管都用高纯单晶硅制造(掺杂较多时容易反向击穿)。这种器件的结面积较大,能通过较大电流(可达上千安),但工作频率不高,一般在几十千赫以下。肖特基二极管主要用于各种低频半波整流电路,如需达到全波整流需连成整流桥使用。



一、肖特基二极管的选择使用

1、对于串联型电源电路肖特基二极管,应选择肖特基二极管整流,电流与反向工作电压适合条件肖特基二极管。
2、对于开关型稳压电路用肖特基二极管应选择使用工作频率较高,且反向恢复时司短快恢复型肖特基二极管。而不能使用一般肖特基二极管。可选择使用fr一系列,pfr一系列,mur一系列快恢复二极管。
3、对低电压整流电路应选择使用正问压降小整流肖特基二极管。
4、对于5a对下整流电路可选择使用一般整流肖特基二极管。例如应用半桥,全桥整流电路,收录机电源电路对及普通低电压整流电路等,可选择使用1n4000,1n5200一系列硅塑封肖特基二极管。也可选择使用2cz一系列肖特基二极管。



二、肖特基二极管代换原则:
①可选择使用型号参数及原肖特基二极管型号参数基本相同肖特基二极管代换。
②整流电流大肖特基二极管可代换整流 电流小肖特基二极管,相反则不能代换。
③反向工作电压高肖特基二极管可代换反向电压低肖特基二极管,相反则不可能代换 。
④工作频率高肖特基二极管可代换工作频率低肖特基二极管,则不能代换。
