本文详细探讨了BUCK电路的降压过程及同步整流电路的高效率特性，介绍了MP2307与TPS40057两款集成电路的应用，并讲解了如何利用电路设计实现输出负电压的方法。此外，还提供了PCB布局的学习资源。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

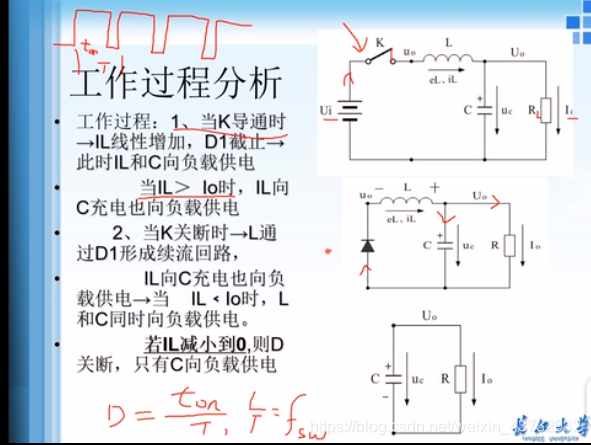

1.BUCK电路的降压过程
在这里插入图片描述
2.同步整流BUCK电路效率更高

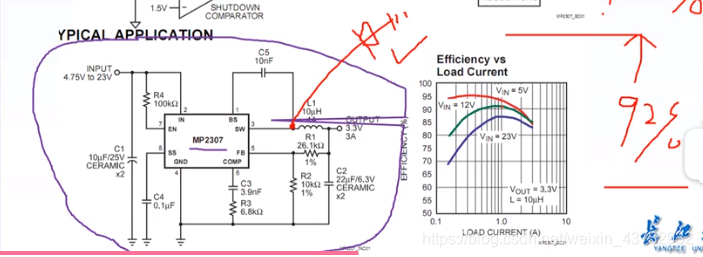

3.MP2307(内置NMOS)
在这里插入图片描述

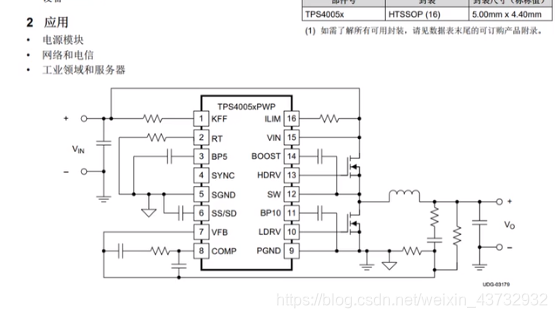

4.TPS40057(NOS外置，同步整流)
在这里插入图片描述
5.BUCK电路输出负电压
输入不变，将所有输出接在一起做地，把地单独接出来做输出。
在这里插入图片描述

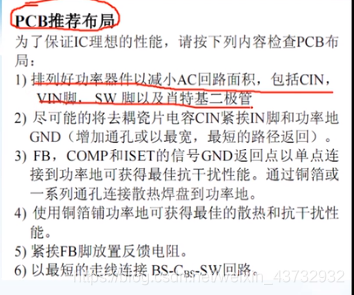

6.PCB布局
在这里插入图片描述
学习地址：DCDC-BUCK2
