Mapbox GL基础(十四):蒙层效果

本文详细描述了如何在项目中利用GeoJSON的Polygon特性,在Mapbox地图上创建一个只显示指定区域的蒙层,避免重复加载和资源浪费。作者还提到后续将在星林社区分享更多Mapbox相关技术探索。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

项目过程中经常会遇到只展示项目区域影像底图的情况,这时可能利用蒙层来达到遮掩其他区域会是一个好的选择,下面将实现的过程进行说明。

背景与效果

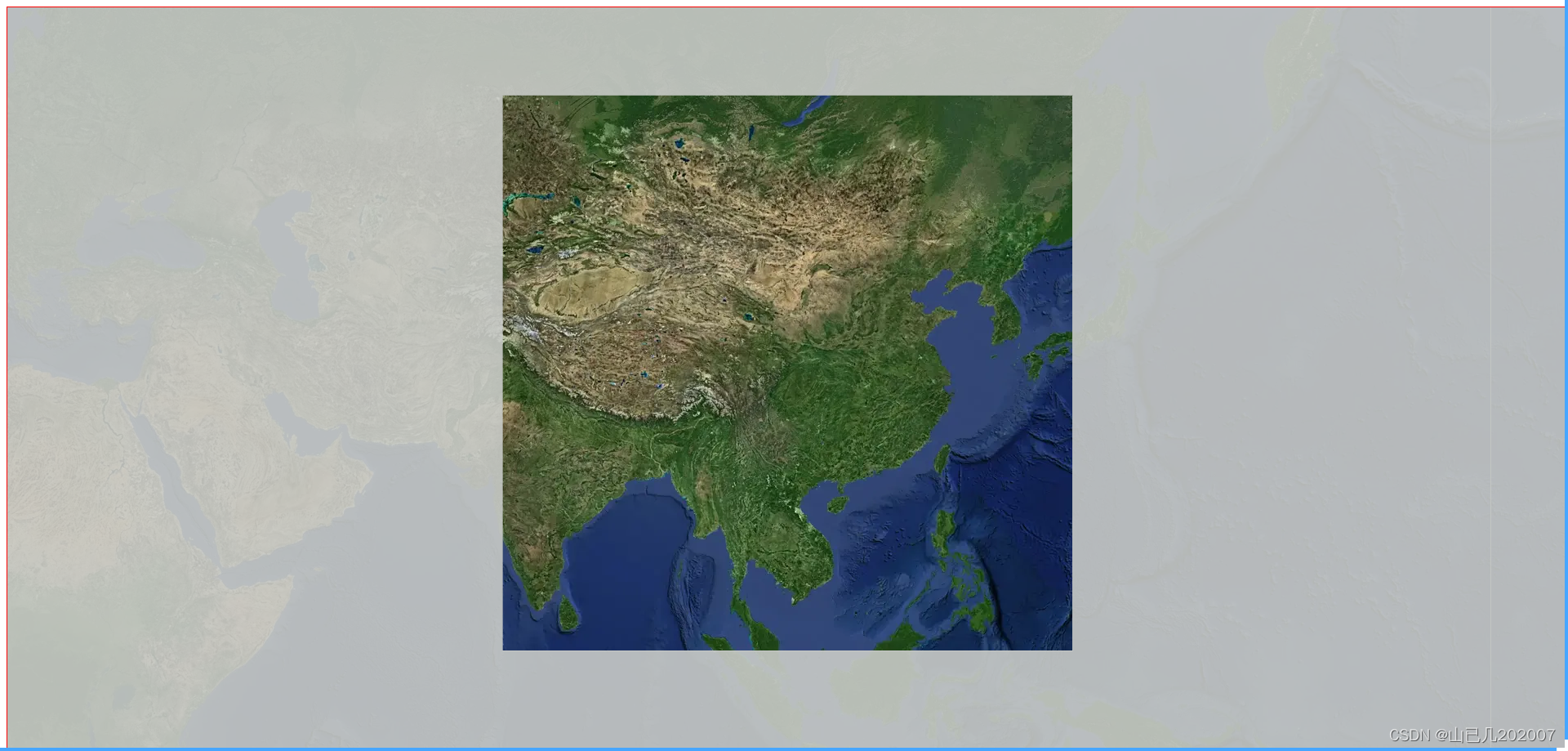

默认加载吉林一号全球一张图的瓦片地址,只可见指定区域的地图,其他区域进行蒙层遮掩,效果如下图所示:
在这里插入图片描述

实现原理

最初的想法为:首先加载吉林一号全球一张图的瓦片地址,然后在其上面加载一个遮掩背景,最后再加载想要加载区域的切片地址。
上面的想法很快被排除了,因为这样需要重新生产区域影像切片,图层也会重复加载,得不偿失,因此采用新的想法,如下:
利用geojson的polygon空心,即在多边形‘挖洞’的原理,在加载图层时设置polygond的coordinates为空心多边形,具体代码如下:

mapBoxMap.on('load', () => {
    //设置想要显示的区域边界坐标
    let res = [
      [73.66, 3.86],
      [135.05, 3.86],
      [135.05, 53.55],
      [73.66, 53.55]
    ]
    mapBoxMap.addLayer({
      //蒙层图层
      id: 'mb',
      type: 'fill',
      source: {
        type: 'geojson',
        data: {
          type: 'Feature',
          geometry: {
            type: 'Polygon',
            coordinates: [
              [
              // 多边形外围 默认世界的四个端点
                [-180, 90],
                [180, 90],
                [180, -90],
                [-180, -90],
              ],
               //想要显示的区域边界坐标
              res,
            ],
          },
        },
      },
      paint: {
        'fill-color': 'rgba(200,202,199,.90)',
      },
    });
  })

总结

本文针对蒙层效果的实现进行了说明,以后如果遇到新的功能再进行补充,接下来的章节将继续探索Mapbox。
欢迎关注星林社区,文章将同步更新在星林社区中!
