Cisco Packet Tracer 实验
本部分实验需使用 Cisco Packet Tracer 软件完成。
请大家先了解 VLSM、CIDR、RIP、OSPF、VLAN、STP、NAT 及 DHCP 等概念,以能够进行网络规划和配置。
🌏 参考
1.Cisco Packet Tracer 系列视频
2.Cisco Packet Tracer实验教程
3.实验指导书
CPT 软件使用简介
请使用上面的参考链接 1 ,了解和熟悉 CPT 软件的使用。
1.直接连接两台 PC 构建 LAN

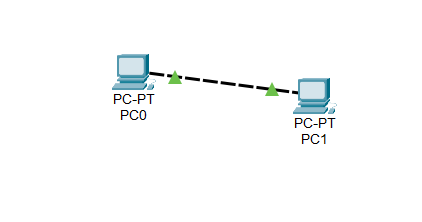

将两台 PC 直接连接构成一个网络。注意:直接连接需使用交叉线。

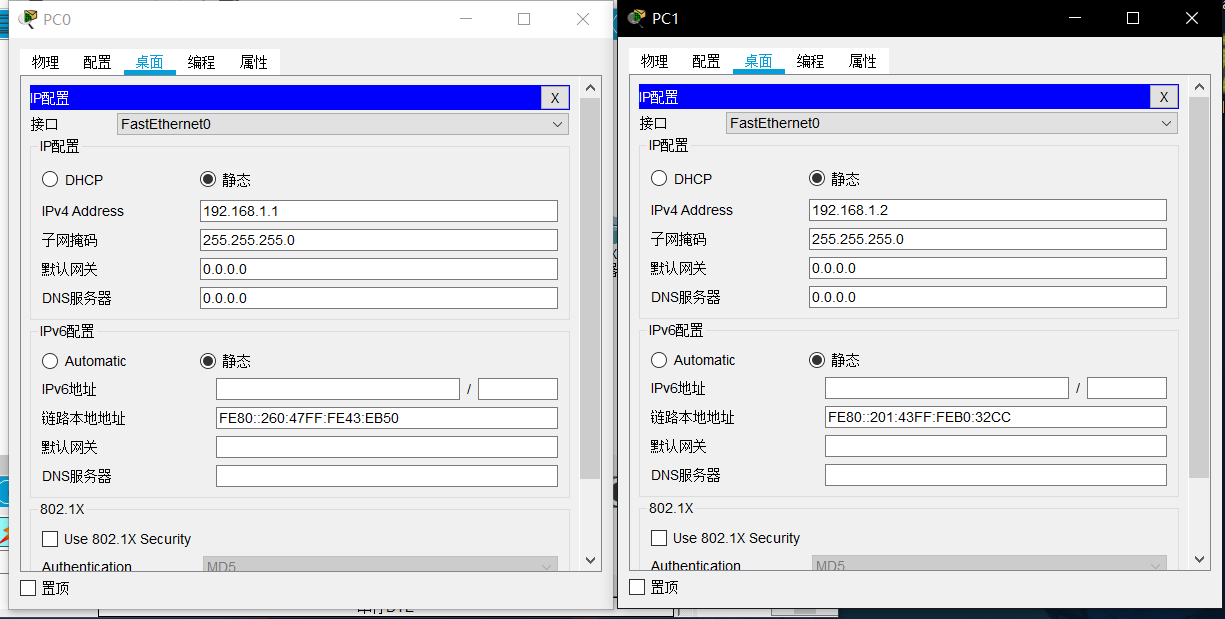

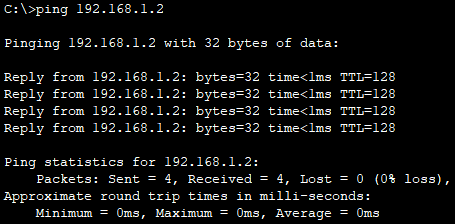

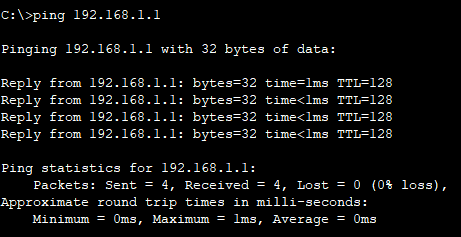

进行两台 PC 的基本网络配置,只需要配置 IP 地址即可,然后相互 ping 通即成功。
2.用交换机构建 LAN

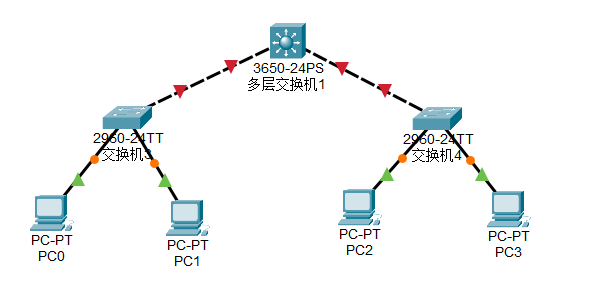

构建如下拓扑结构的局域网:

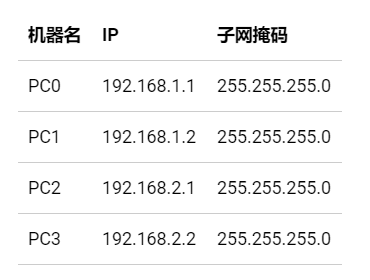

各PC的基本网络配置如下表:
✎ 问:
1)PC0能否 ping 通 PC1、PC2、PC3 ?
PC0与PC1在同一子网,所以PC0能ping通PC1,但不能ping通PC,2、PC3。
2)PC3能否 ping 通 PC0、PC1、PC2?为什么?
PC3与PC2在同一子网,所以PC3能ping通PC2,但不能ping通PC0、PC1。
3)将 4 台 PC 的掩码都改为 255.255.0.0 ,它们相互能 ping 通吗?为什么?
相互之间能ping通。如果掩码为255.255.255.0,PC0、PC1和PC2、PC3不是同一局域网,他们之间不能互通。而掩码改为
255.255.0.0,他们之间属于同一局域网下,可以互通。
4)使用二层交换机连接的网络需要配置网关吗?为什么?
需要。网关用于在2个网络间建立传输连接,使不同网络上的主机间可以建立起跨越多个网络的级联的、点对点的传输连接。
3.交换机接口地址列表
二层交换机是一种即插即用的多接口设备,它对于收到的帧有 3 种处理方式:广播、转发和丢弃(请弄清楚何时进行何种操作)。那么,要转发成功,则交换机中必须要有接口地址列表即 MAC 表,该表是交换机通过学习自动得到的!
仍然构建上图的拓扑结构,并配置各计算机的 IP 在同一个一个子网,使用工具栏中的放大镜点击某交换机如左边的 Switch3,选择 MAC Table,可以看到最初交换机的 MAC 表是空的,也即它不知道该怎样转发帧(那么它将如何处理?),用 PC0 访问(ping)PC1 后,再查看该交换机的 MAC 表,现在有相应的记录,请思考如何得来。随着网络通信的增加,各交换机都将生成自己完整的 MAC 表,此时交换机的交换速度就是最快的!

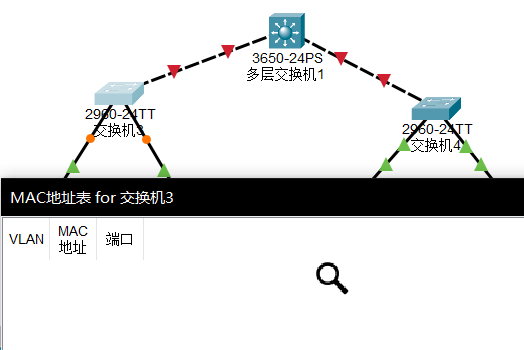

ping前的MAC表:

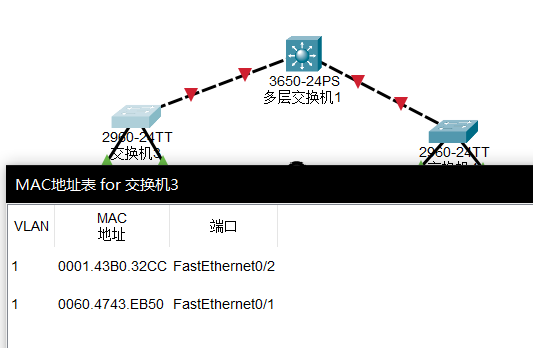

ping后的MAC表:
📬 秘籍
你还可以使用 CPT 的 Simulation 模式即模拟方式进一步看清楚这个过程!
4.生成树协议(Spanning Tree Protocol)
交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路,那么就会产生广播循环风暴,从而严重影响网络性能。
而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

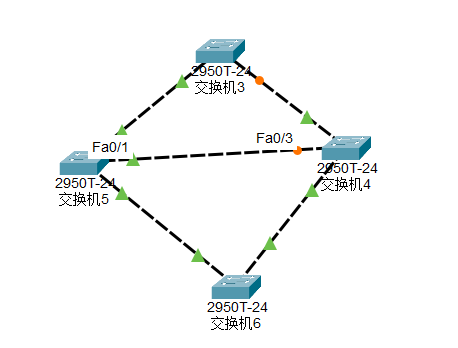

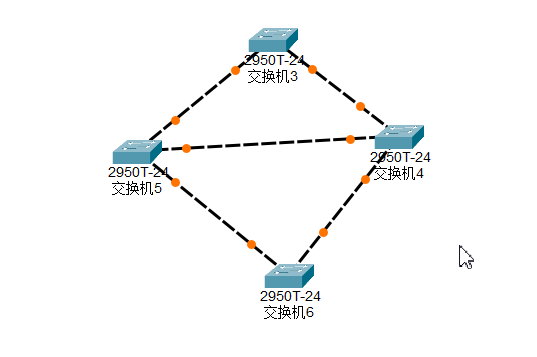

只使用交换机,构建如下拓扑:
这是初始时的状态。我们可以看到交换机之间有回路,这会造成广播帧循环传送即形成广播风暴,严重影响网络性能。
随后,交换机将自动通过生成树协议(STP)对多余的线路进行自动阻塞(Blocking),以形成一棵以 Switch4 为根(具体哪个是根交换机有相关的策略)的具有唯一路径树即生成树!
经过一段时间,随着 STP 协议成功构建了生成树后,Switch5 的两个接口当前物理上是连接的,但逻辑上是不通的,处于Blocking状态(桔色)如下图所示:

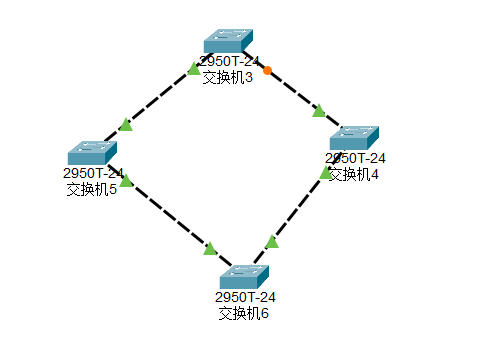

在网络运行期间,假设某个时候 Switch4 与 Switch5 之间的物理连接出现问题(将 Switch4 与 Switch5 的连线剪掉),则该生成树将自动发生变化。Switch5 上方先前 Blocking 的那个接口现在活动了(绿色),但下方那个接口仍处于 Blocking 状态(桔色)。如下图所示:
🗣 注意
交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路,从而形成广播风暴。
📬 秘籍
使用 CPT 的 Simulation 即模拟方式可非常清楚看到这个过程!
5.路由器配置初步

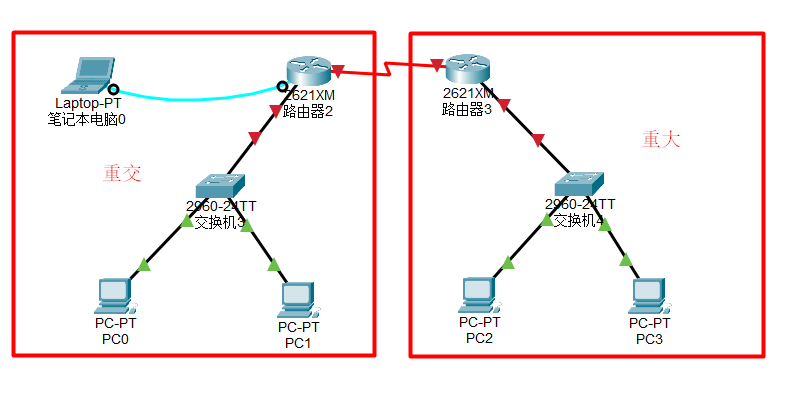

我们模拟重庆交通大学和重庆大学两个学校的连接,构建如下拓扑:

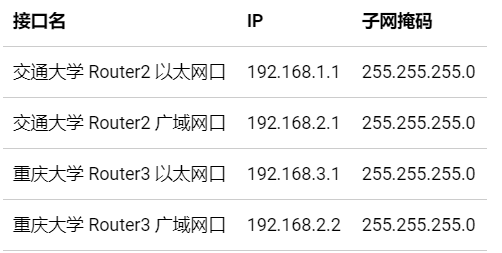

拓扑图中路由器各接口配置数据如下:

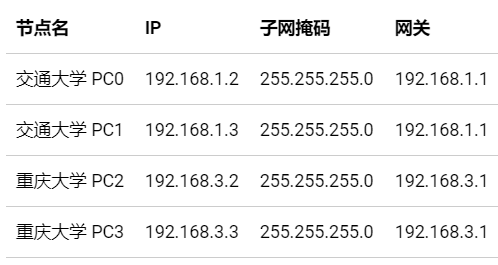

拓扑图中各 PC 配置数据如下:
交大配置:
以太网口:
Router>enable // 从普通模式进入特权模式
Router#configure terminal // 进入全局配置模式
Router(config)#interface f0/0 // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0 // 配置该接口的 IP
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#
广域网口:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#int s0/0 // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0 //配置该接口的 IP
Router(config-if)#clock rate 64000 // 其为 DCE 端,配置时钟频率
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#
重大配置:
以太网口:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#int f0/0 // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0 // 配置该接口的 IP
Router(config-if)#no shutdown // 激活接口
Router(config-if)#^z // 直接退到特权模式
Router#
广域网口:
Router>en // 从普通模式进入特权模式
Router#conf t // 进入全局配置模式
Router(config)#int s0/0 // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.2 255.255.255.0 //配置该接口的 IP
Router(config-if)#no shutdown //
