【嵌入式】简单stm32程序的运行与Proteus的仿真测试

简单stm32程序的运行与Proteus的仿真测试

由于第一次使用keil5，多次尝试未能成功一次，故使用【学者-老栋】的固件包进行实验与测试来熟悉mdk开发环境和Proteus电路仿真软件。

参考：Proteus仿真STM32流水灯实验例程、详细步骤.

实验要求8个led灯依次闪烁，然后8个灯同时闪烁8次，依次重复。

1.创建Proteus工程

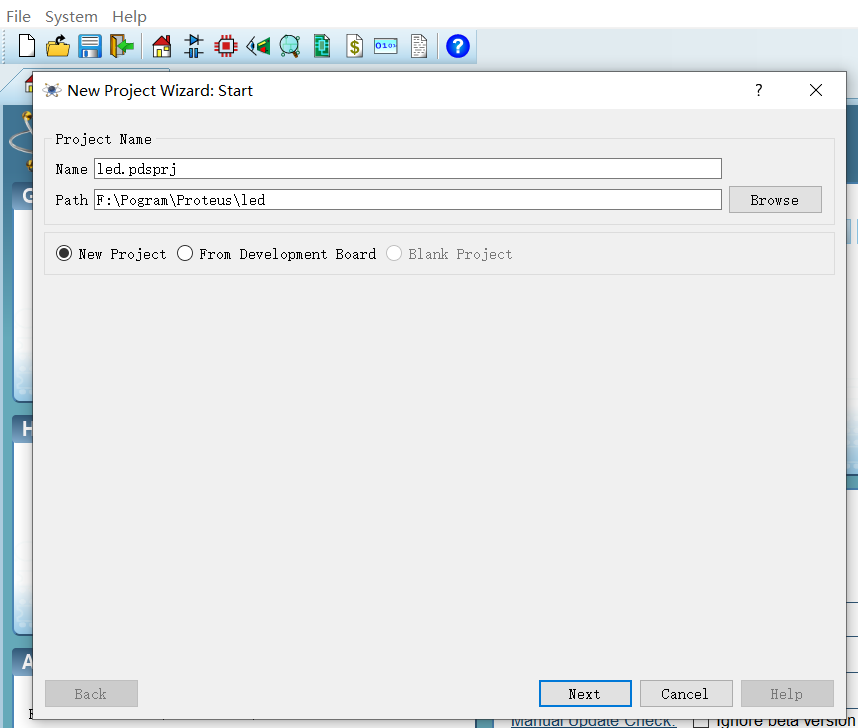

File→New Project新建项目，并输入工程名和存储路径。

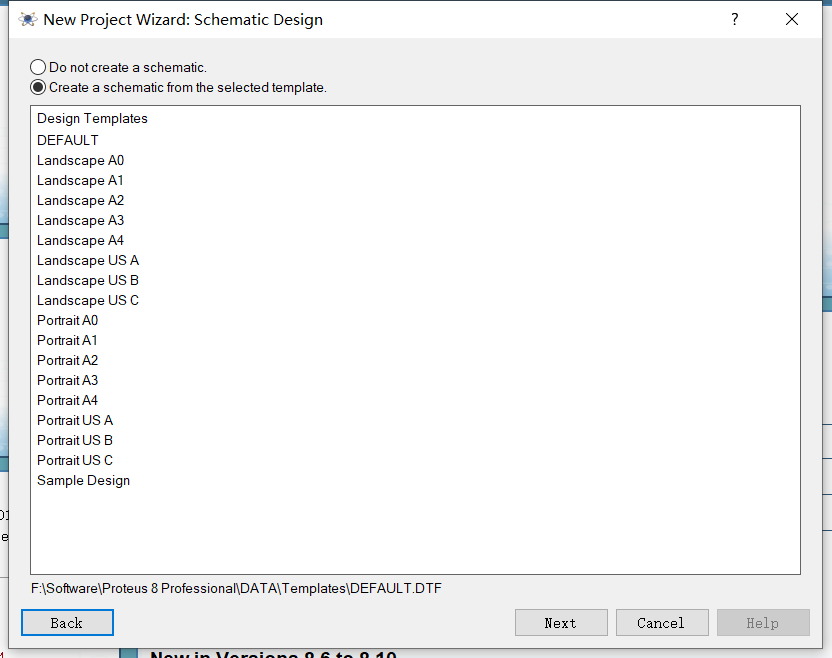

Next

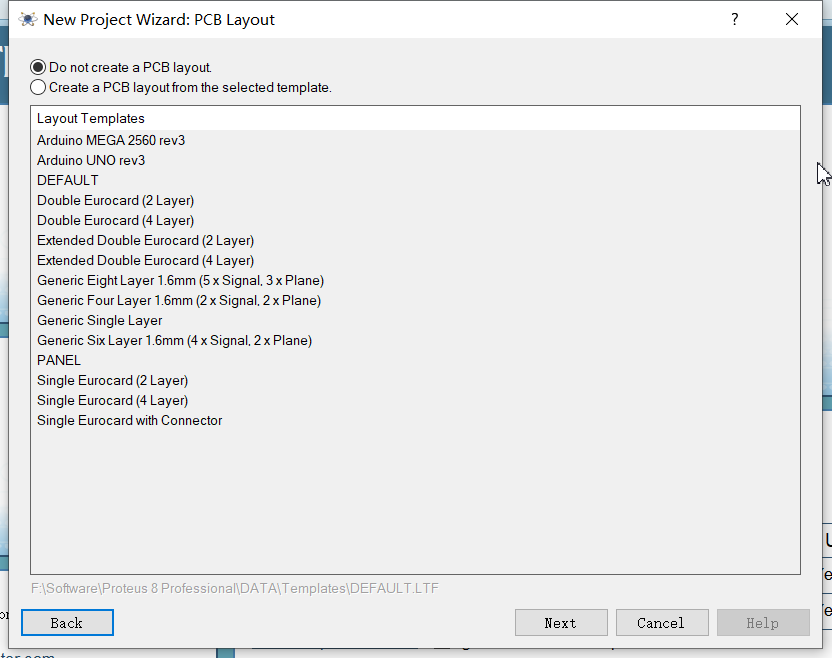

Next

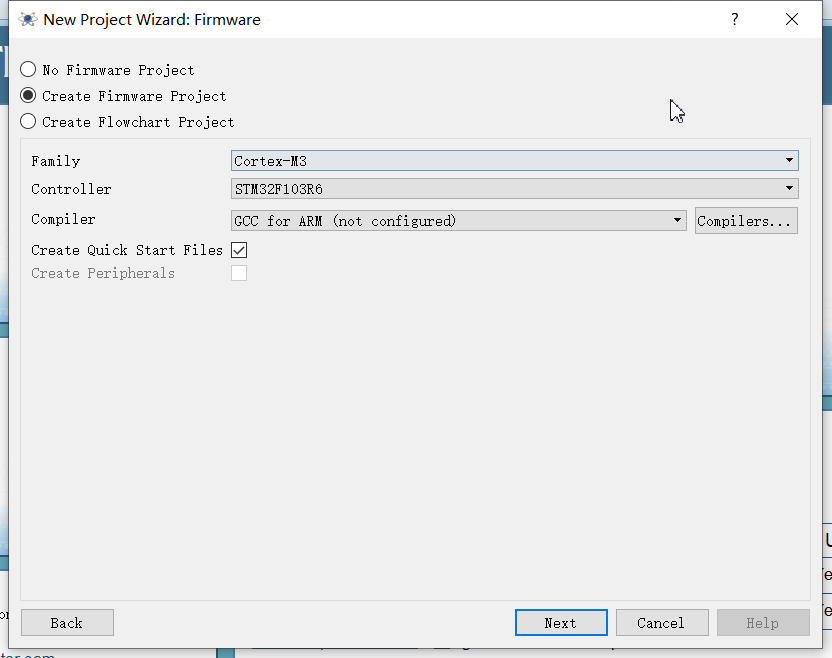

先选择Create Firmvare Project，然后在Family中选择Cortex-M3，在Controller中选择STM32F103R6。

接下来选择Next和Finsh就完成了工程的创建。

2.配置实验原件

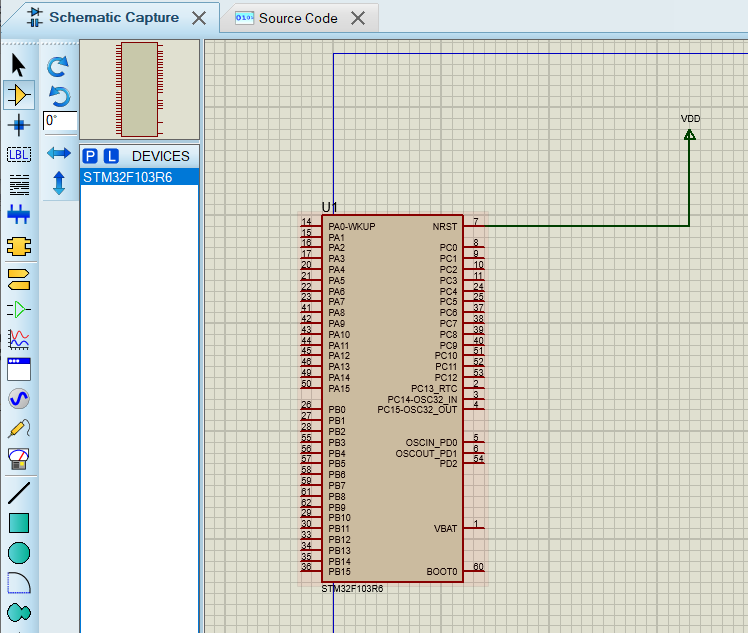

项目创建完成后即显示所选芯片与电源。

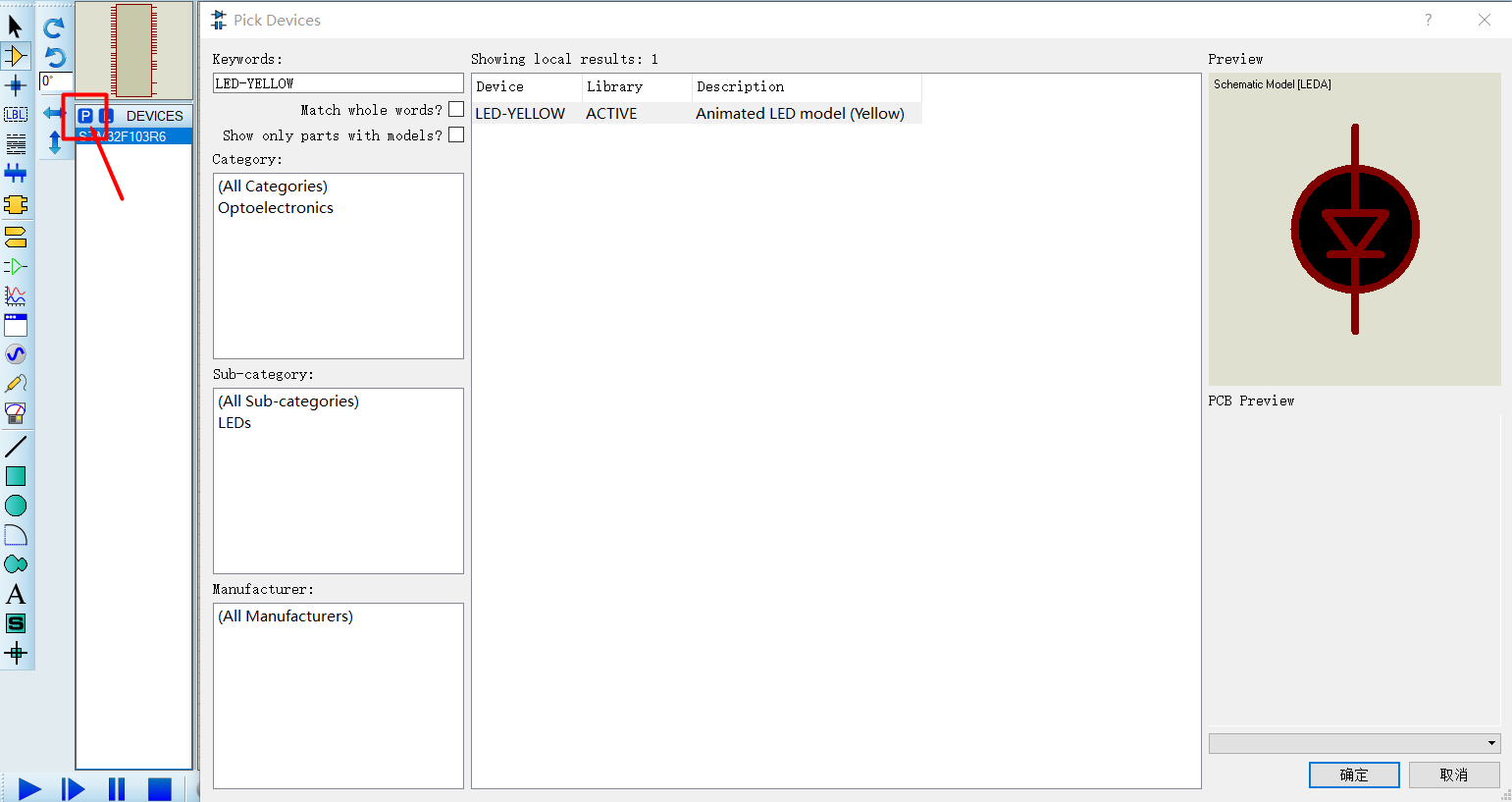

添加实验灯：点击左侧p，在keyword中输入LED-YELLOW找到灯，并点击确定。

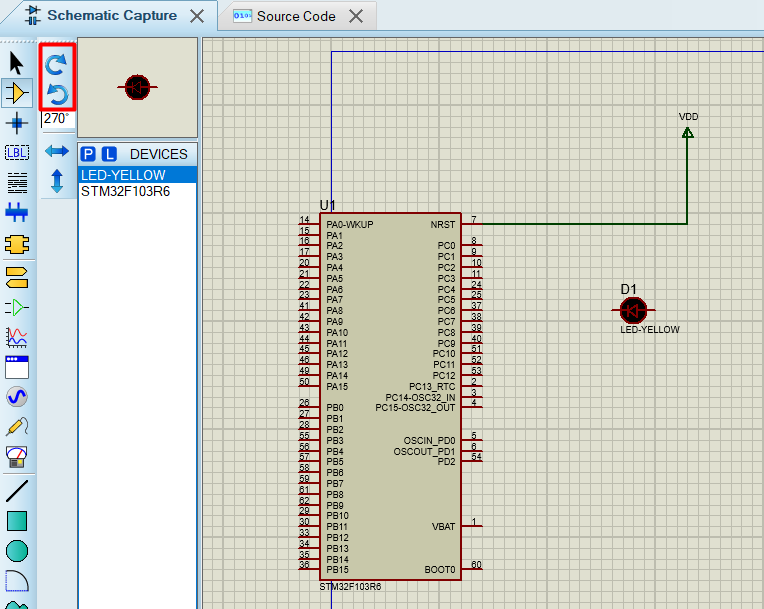

左侧选中LED-YELLOW后，使用框内按钮进行旋转。

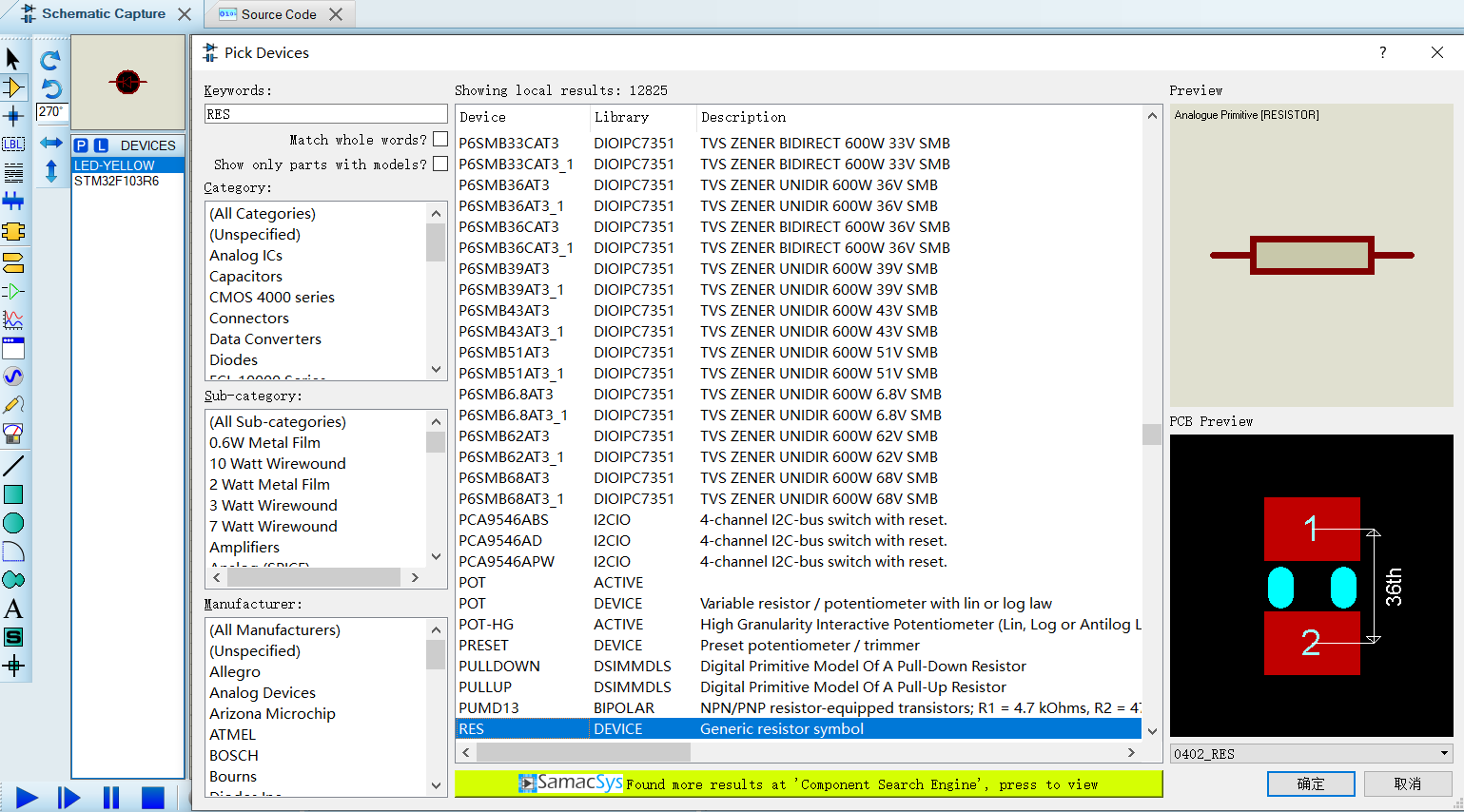

添加实验电阻：同样点击P，在keyword中输入RES找到电阻，点击确定。

双击电阻原件，将其阻值由10k改为50，若阻值过大led灯不亮。
