基于OpenCV的纯双目三维重建流程

3DAI。

已于 2025-05-07 10:16:58 修改

阅读量1k

点赞数 30

CC 4.0 BY-SA版权

分类专栏： 3D视觉文章标签： opencv 人工智能 3d

于 2025-05-07 10:13:21 首次发布

本文链接：https://blog.youkuaiyun.com/weixin_43701053/article/details/147754380

3D视觉专栏收录该内容

6 篇文章

订阅专栏

一、双目立体标定

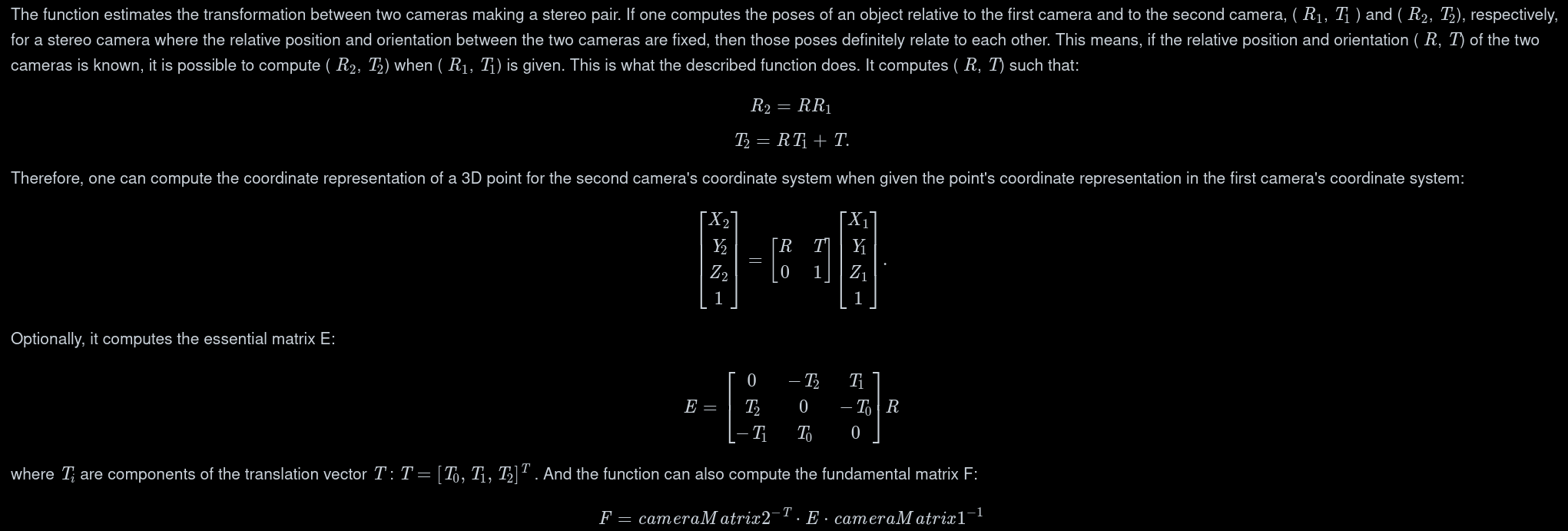

使用stereoCalibrate()进行标定，生成第一个相机点转换为第二个相机点的旋转矩阵R和平移向量T。（这里和Halcon的相反，halcon是第二相机点转换到第一相机点）
在这里插入图片描述

二、双目极线校正

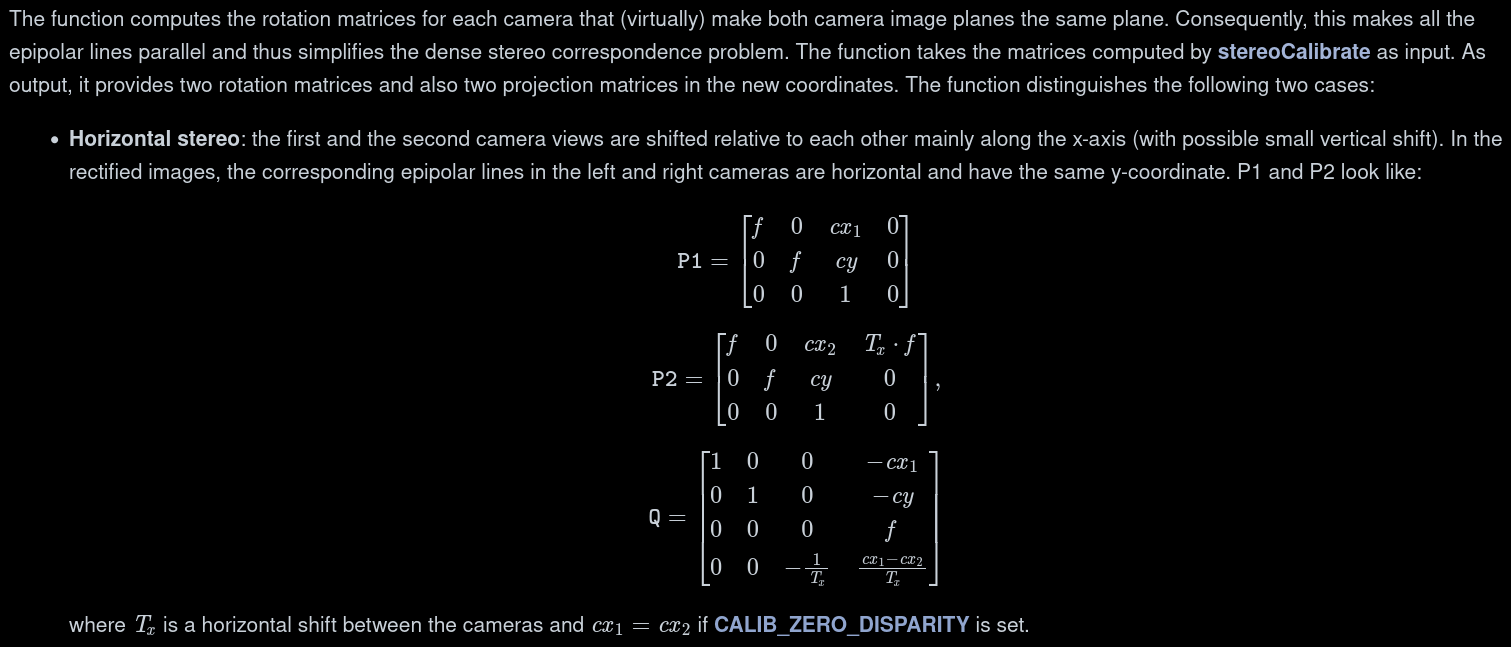

1.使用stereoRectify()计算两个相机的极线校正矩阵（Bouguet法）。

void cv::stereoRectify 	(
        InputArray 	cameraMatrix1,           //输入第一个相机的内参矩阵
		InputArray 	distCoeffs1,             //输入第一个相机的畸变系数
		InputArray 	cameraMatrix2,           //输入第二个相机的内参矩阵
		InputArray 	distCoeffs2,             //输入第二个相机的畸变系数
		Size 	imageSize,                   //输入图像的尺寸大小
		InputArray 	R,                       //输入stereoCalibrate()生成的双目标定旋转矩阵
		InputArray 	T,                       //输入stereoCalibrate()生成的双目标定平移向量
		OutputArray 	R1,                  //输出第一个相机的坐标系校正旋转矩阵
		OutputArray 	R2,                  //输出第二个相机的坐标系校正旋转矩阵
		OutputArray 	P1,                  //输出第一个相机校正后的新投影矩阵（相机坐标系点投影到图像坐标系点）
		OutputArray 	P2,                  //输出第二个相机校正后的新投影矩阵（相机坐标系点投影到图像坐标系点）
		OutputArray 	Q,                   //输出通过视差图计算三维点的转换矩阵
		int 	flags = CALIB_ZERO_DISPARITY,
		double 	alpha = -1,
		Size 	newImageSize = Size(),
		Rect * 	validPixROI1 = 0,
		Rect * 	validPixROI2 = 0 )

在这里插入图片描述

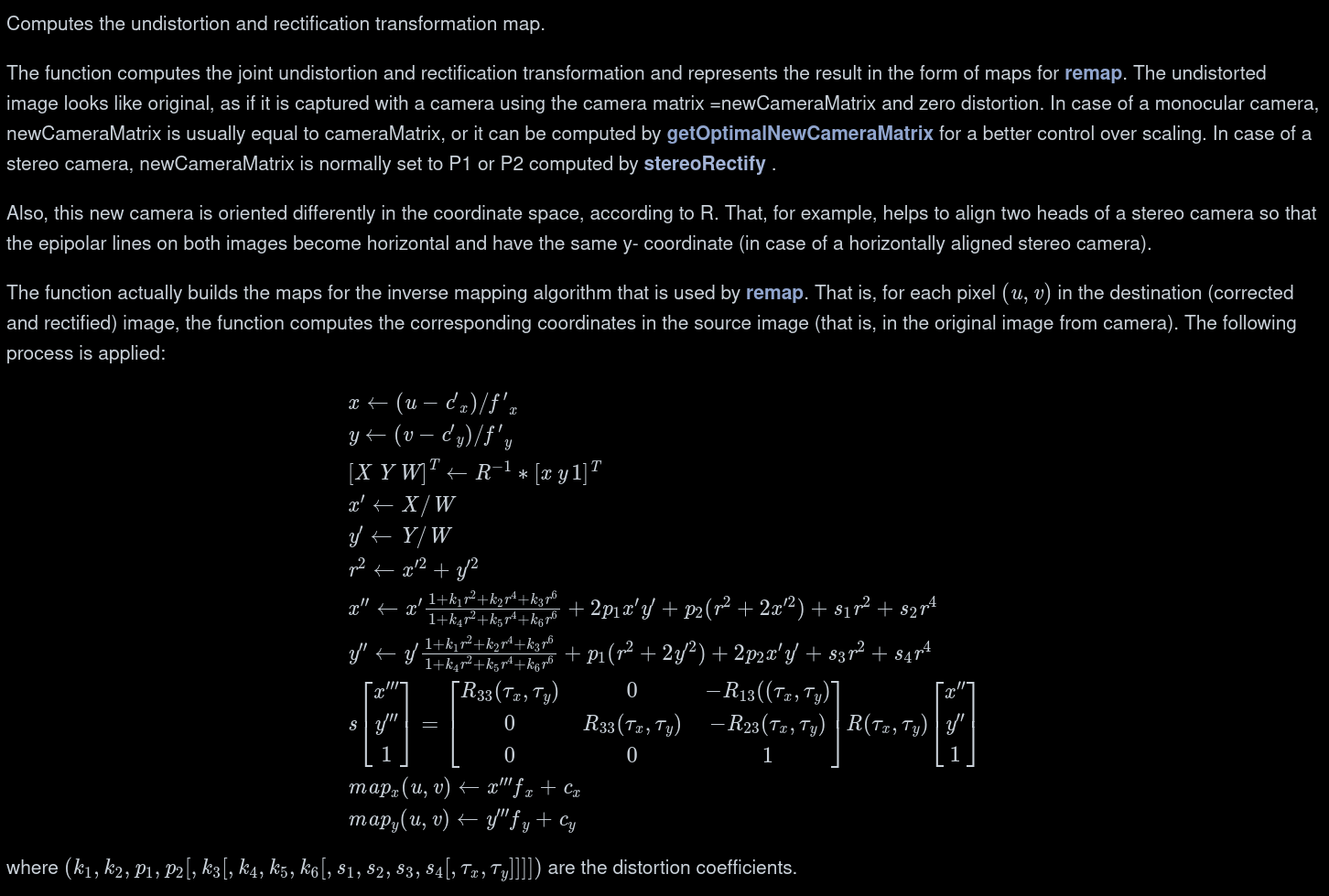

2.使用initUndistortRectifyMap()计算畸变矫正和校正变换映射。
在OpenCV中可以通过initUndistortRectifyMap()函数获得原始图像和矫正+校正图像之间的映射表。

3.使用remap()函数根据映射表对整个图像进行映射处理实现去畸变及极线校正。

注：stereoRectify()是需要标定参数，stereoRectifyUncalibrated()（Hartley法）不用标定内参参数需要基础矩阵F，stereoRectify()的精度会高一些。

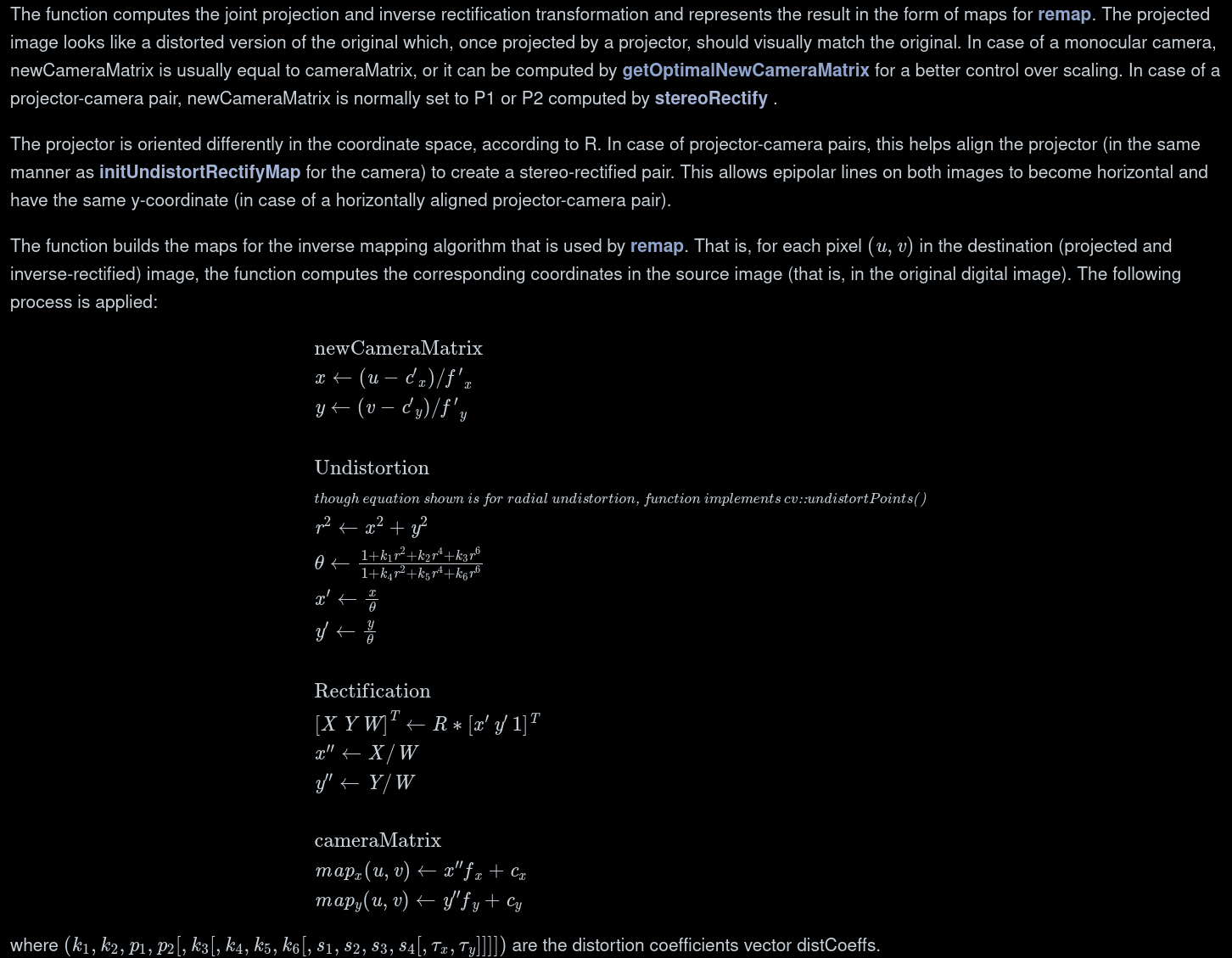

可通过initInverseRectificationMap() 计算极线校正后图像转换为极线校正前图像，用于投影仪的逆相机变换。
Computes the projection and inverse-rectification transformation map. In essense, this is the inverse of initUndistortRectifyMap to accomodate stereo-rectification of projectors (‘inverse-cameras’) in projector-camera pairs.
在这里插入图片描述

三、寻找同名点

opencv有对应的函数这里不展开描述。
在这里插入图片描述

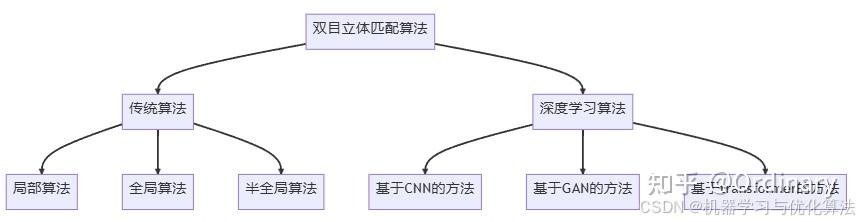

1、局部匹配
2、半全局匹配
3、全局匹配

四、计算三维点

使用reprojectImageTo3D()通过视差图计算三维点，计算的三维点的坐标系是校正后的第一个相机坐标系的。

void cv::reprojectImageTo3D(
        InputArray 	    disparity,       //输入视差图
		OutputArray 	_3dImage,        //输出三维点图，生成的点是在第一个相机校正后的坐标系下的点
		InputArray 	    Q,               //输入极线校正生成的Q矩阵
		bool 	        handleMissingValues = false,
		int 	        ddepth = -1 )

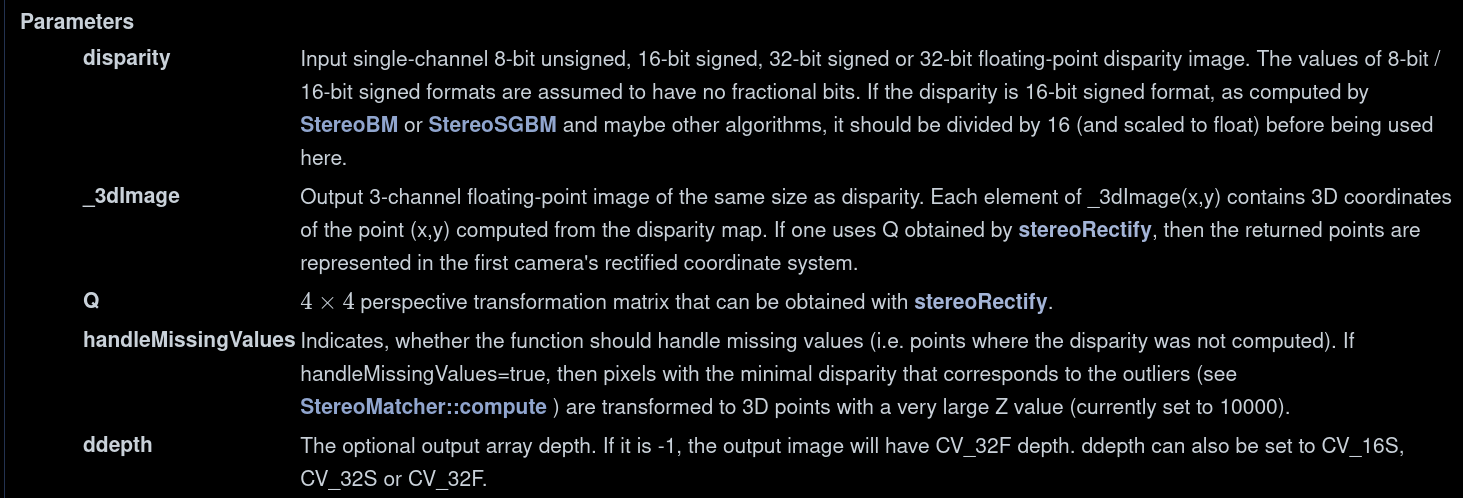

在这里插入图片描述

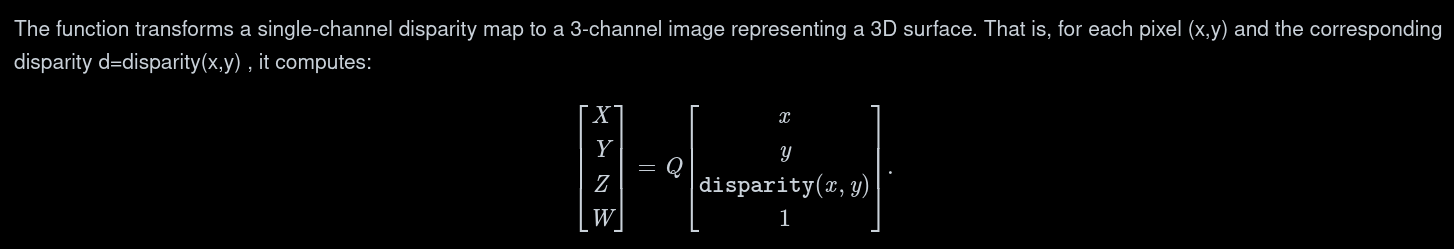

注意实际计算并非像官方给出的直接左乘Q这么简单，实际代码是左乘Q后，还要除以左乘Q结果的第四项。

    //opencv源码计算三维点部分核心代码
        for( x = 0; x < cols; x++)
        {
            double d = sptr[x];
            Vec4d homg_pt = _Q*Vec4d(x, y, d, 1.0);
            dptr[x] = Vec3d(homg_pt.val);
            dptr[x] /= homg_pt[3];

            if( fabs(d-minDisparity) <= FLT_EPSILON )
                dptr[x][2] = bigZ;
        }

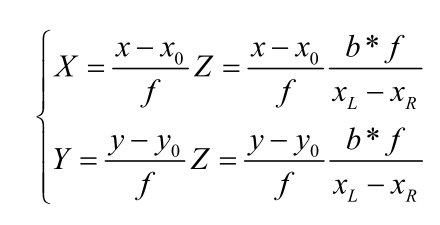

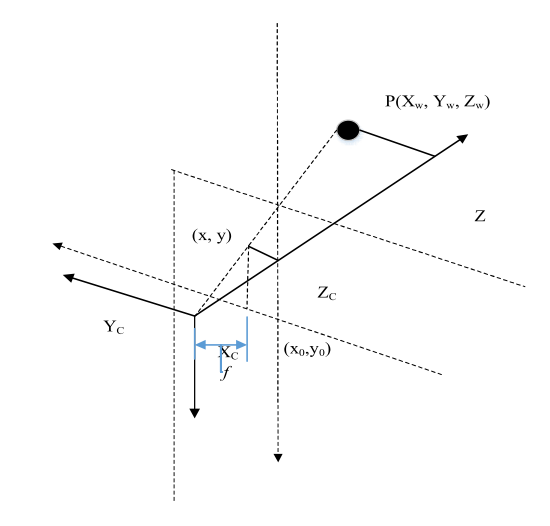

三维空间点 P 在相机的成像图如下图所示。由图可以看出，根据相似三角形原理，有以下关系：
在这里插入图片描述

这里x和y是像素坐标，x0和y0是图像坐标系转像素坐标系的原点差（是图像x和y的一半，也就是Cx和Cy）。
(x-x0)和(y-y0)就是将像素坐标转换为图像坐标的过程。
在这里插入图片描述

因此，当已知三维空间上任意一点的在不同图像上的视差，再根据相机的参数，就可以知道该点在相机坐标系的三维坐标。

五、转换为原主相机坐标系（可选，用于手眼标定等）

使用极线校正生成第一个相机坐标系校正矩阵R的逆矩阵转换为原第一个相机坐标系。
机械手基坐标系下的点 = 手眼标定转换矩阵 * R的逆矩阵 * 三维点，这里将R的逆矩阵转换为齐次坐标后左乘手眼标定转换矩阵，得到最终转换矩阵。
或者
使用极线校正后的图像进行手眼标定。

整体代码后续择机补充！

参考：

https://docs.opencv.org/4.x/d9/d0c/group__calib3d.html#ga1bc1152bd57d63bc524204f21fde6e02
https://docs.opencv.org/4.x/d9/d0c/group__calib3d.html#ga617b1685d4059c6040827800e72ad2b6
双目相机标定以及立体测距原理及OpenCV实现(上)https://zhuanlan.zhihu.com/p/561399264
双目视觉：reprojectImageTo3D函数https://blog.youkuaiyun.com/qq_49110168/article/details/144836805
