vscode + ssh + xming + pyqt / matplotlib / imshow

问题定义

通过vscode，远程连接服务器之后，使用matplotlib以及pyqt进行图形化界面的编写，需要将界面show出来，由于程序本身是运行在服务器上的，所以无法直接显示到我们的本地系统，所以需要通过Xming来辅助实现。

解决步骤

1. vscode通过ssh远程连接服务器，步骤参考我之前的文章

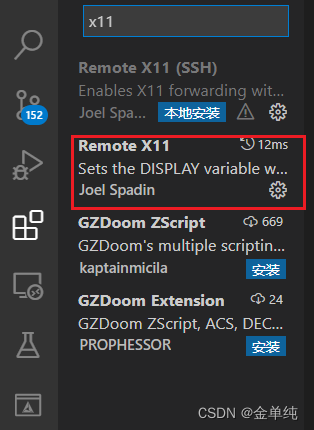

2. 在vscode中添加拓展（remote X11）

3. 下载Xming，下载链接
4. 配置Xming，参考Reference[2]中步骤
5. 下载MobaXterm并配置连接，下载链接
6. 在MobaXterm中，查看当前开放的DISPLAY的地址

   $ echo $DISPLAY
   localhost:10.0  # 有时候会是localhost:11.0


7. 开始配置vscode，首先需要将.ssh\config文件重新编辑一下，加入以下部分

     ForwardX11 yes
     ForwardX11Trusted yes
     ForwardAgent yes



8. 在vscode的项目中生成launch.json文件，参考Reference[3]中步骤
9. 配置launch.json，添加以下部分

               "env":{
                   "DISPLAY":"localhost:10.0"
               }



10. 在vscode中输入命令echo $DISPLAY
11. 如果不是空的，并输出了类似 localhost:10.0 的结果的话，跳过本步骤。如果输出是空的，则vim ~/.bashrc，加入以下部分

    # insert environmentvariable to X11
    export DISPLAY="localhost:10.0"  # 可能是localhost:11.0，看MobaXterm输出情况


    然后退出编辑，输入source ~/.bashrc使变量生效
12. 输入xclock看会不会有一个时钟跳出来
    • 如果跳出来了，就说明成功了，恭喜
    • 如果一直没有跳出来，就说明地址有问题，localhost:10.0中到底是多少需要全部都对上，可以自己按照上述步骤复查一遍
    • 如果报错，说明配置有问题，需要自行百度

Reference

1. VSCode 连接远程服务器使用图形化界面（GUI）
2. Vscode 远程ssh服务器及远程图形显示
3. vscode 的launch.json文件（一）
