Eplan中项目结构标识符中的安装地点没有怎么办！

1、安装图标在哪儿？

在Eplan项目中有的有安装地点图标，有的没有，那么怎么将安装位置调出来呢？

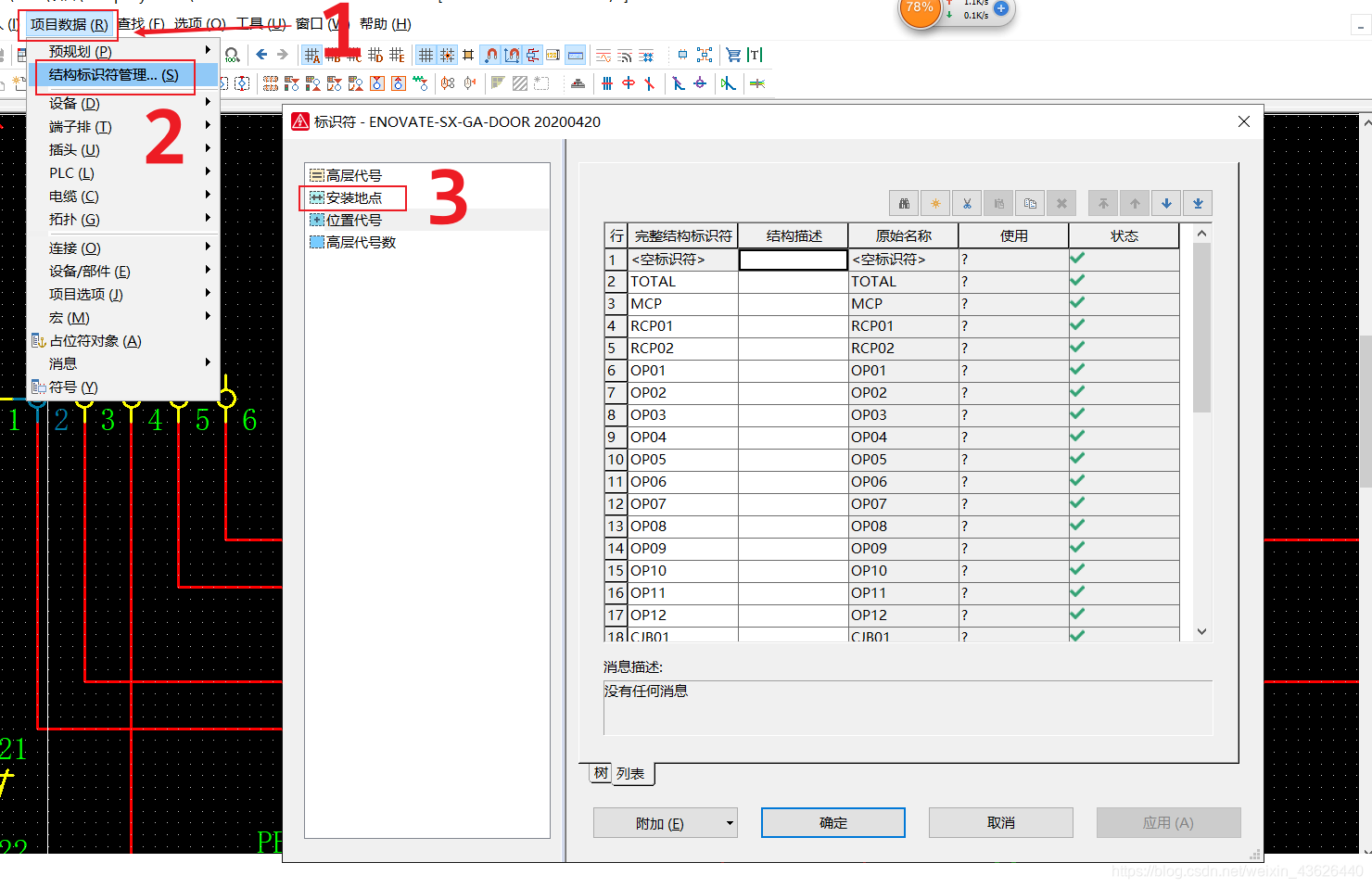

首先我们来认识一下安装地点图标，按照下图找到安装地点图标的位置
安装地点图标的打开方式
有的话可以显示出来，没有的话就显示不出来

2、没有安装地点图标怎么办？

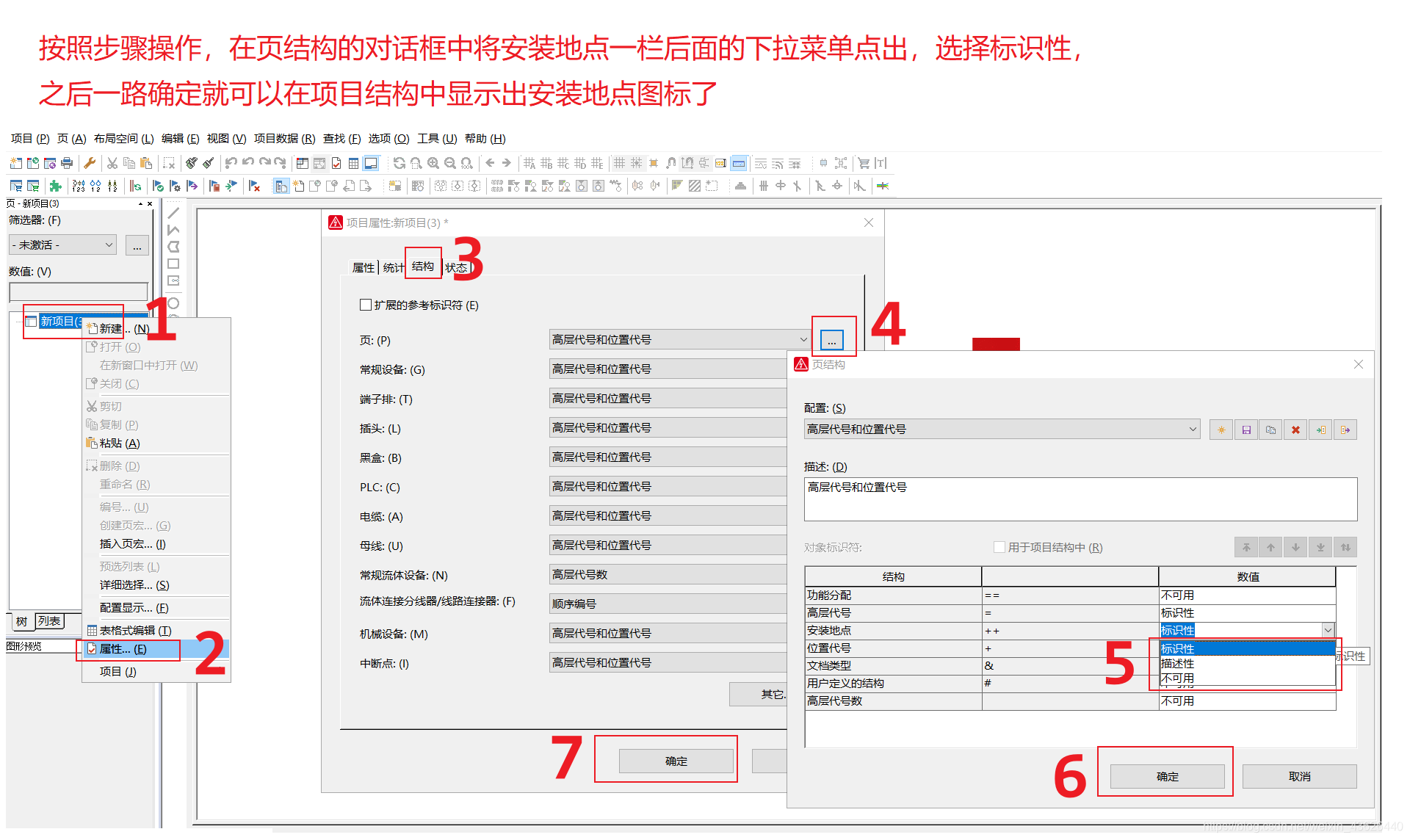

按照图中步骤操作，在页结构的对话框中将安装地点一栏后面的下拉菜单点出，选择标识性，之后一路确定就可以在项目结构中显示出安装地点图标了
在这里插入图片描述

3、题记

学习在于积累，在于重复，加油！
