Eplan学习笔记

一、项目创建与项目管理

1.1 项目

项目类型:

  • 原理图项目
  • 宏项目

常用设计方式

  • 面向图形
  • 面向对象

1.2 创建项目

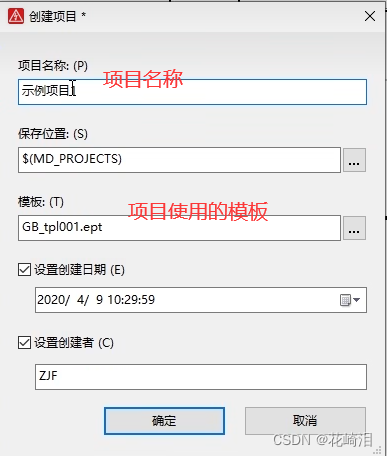

创建项目
选择项目模板。项目结构中包含页结构,只能选择一次

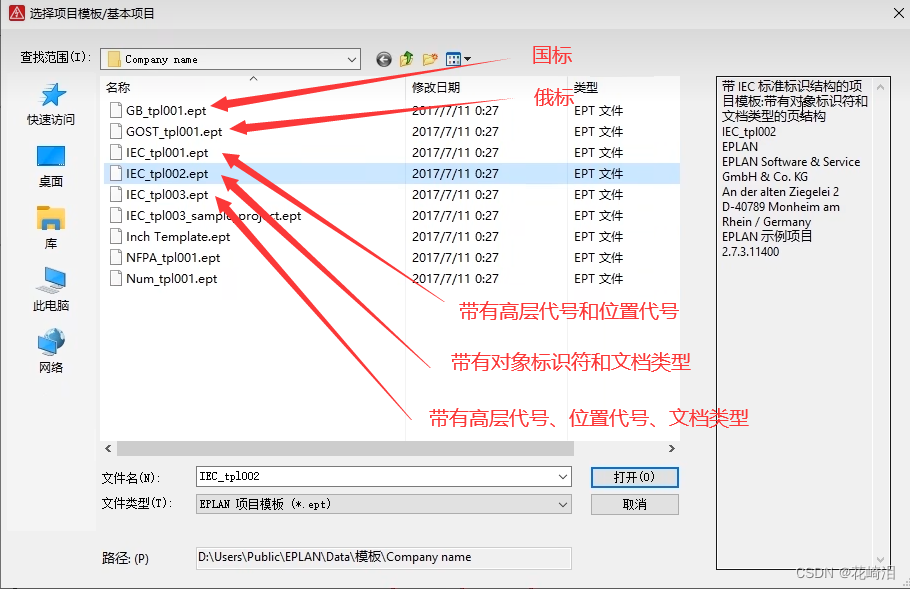

页结构模板
项目属性

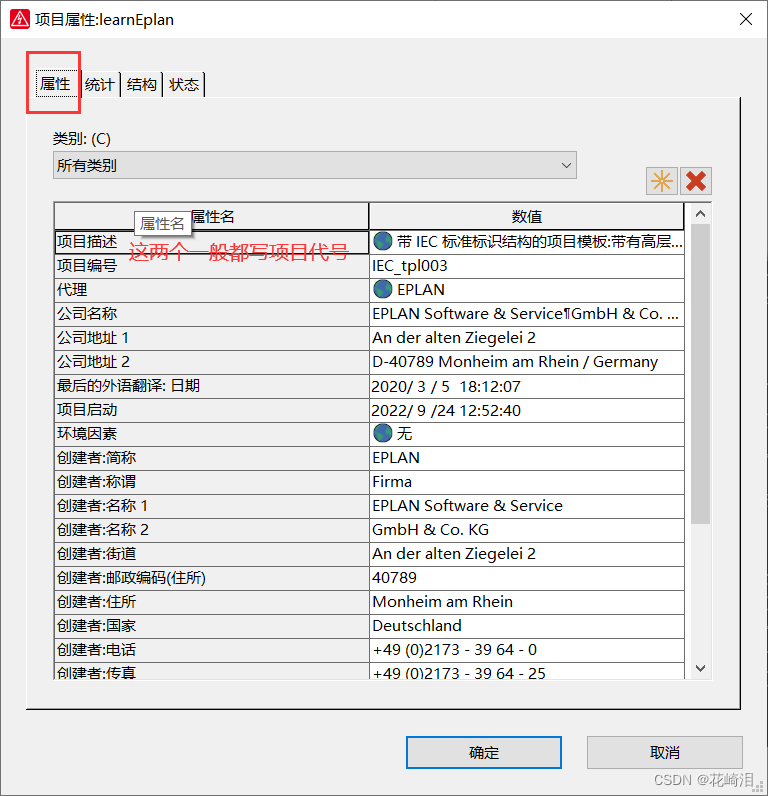

项目属性-属性

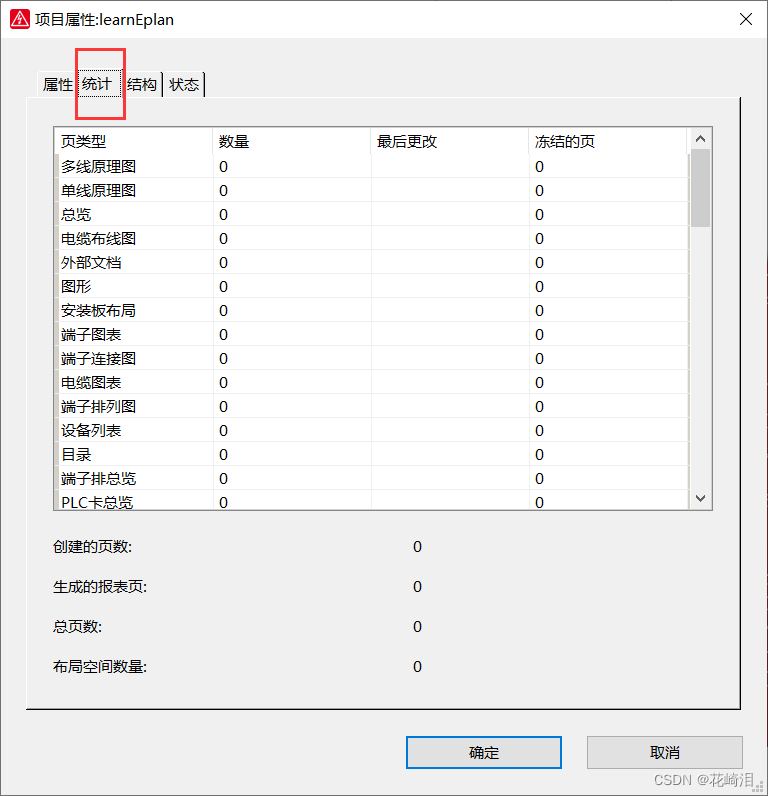

项目属性-统计

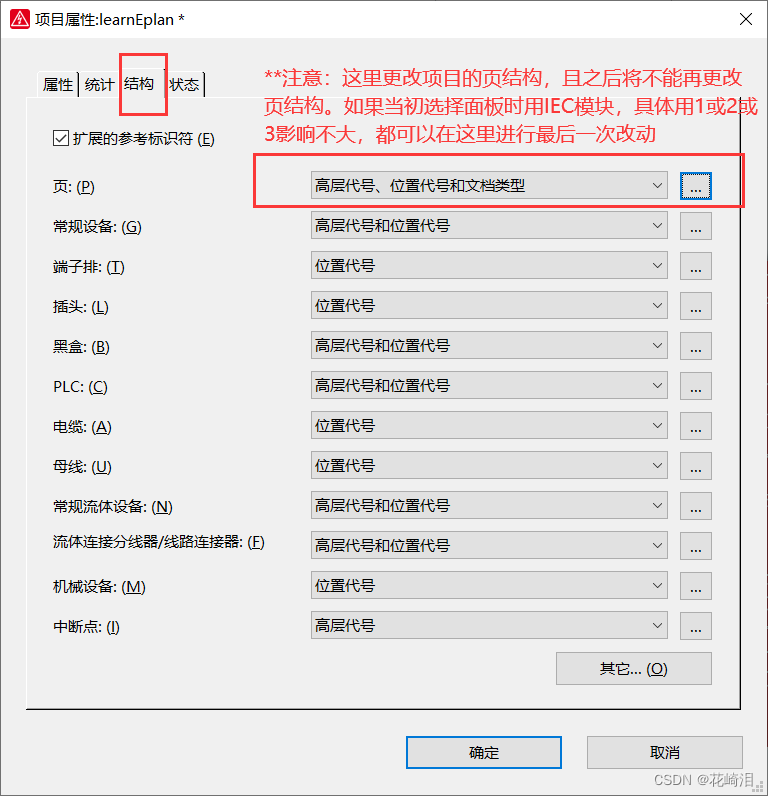

项目属性-结构

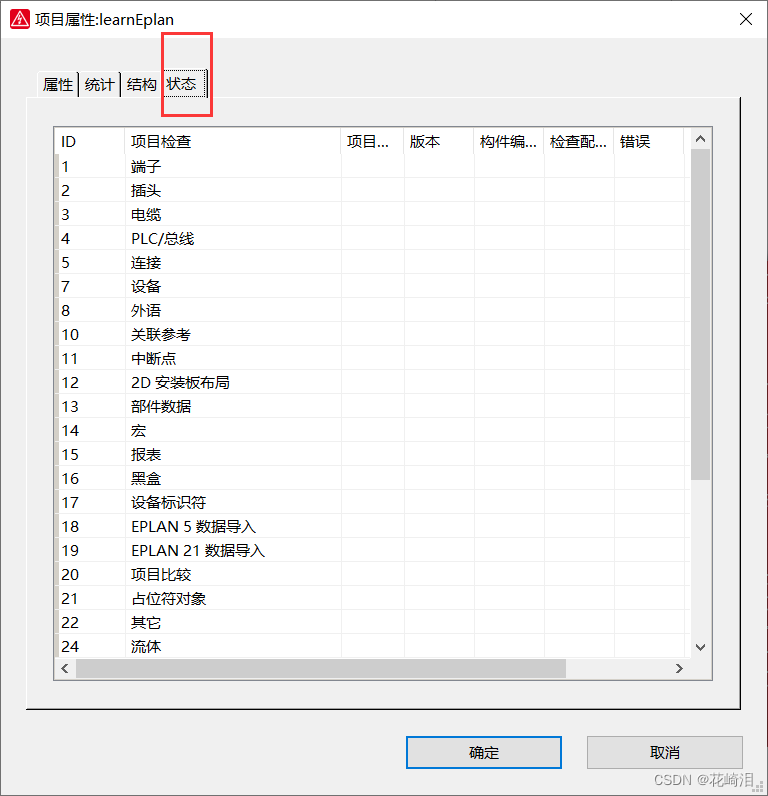

项目属性-状态

1.3 建立结构标识符

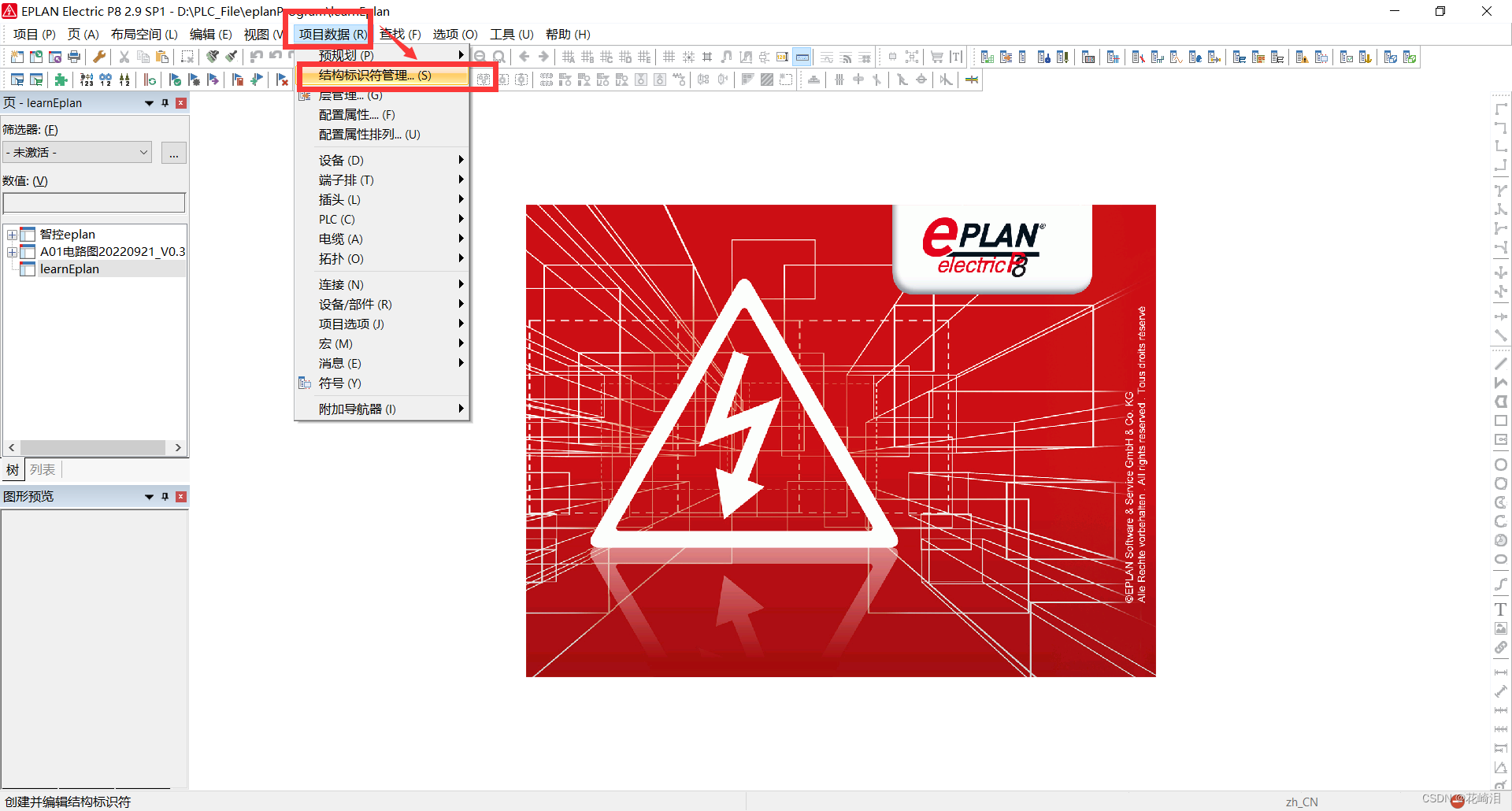

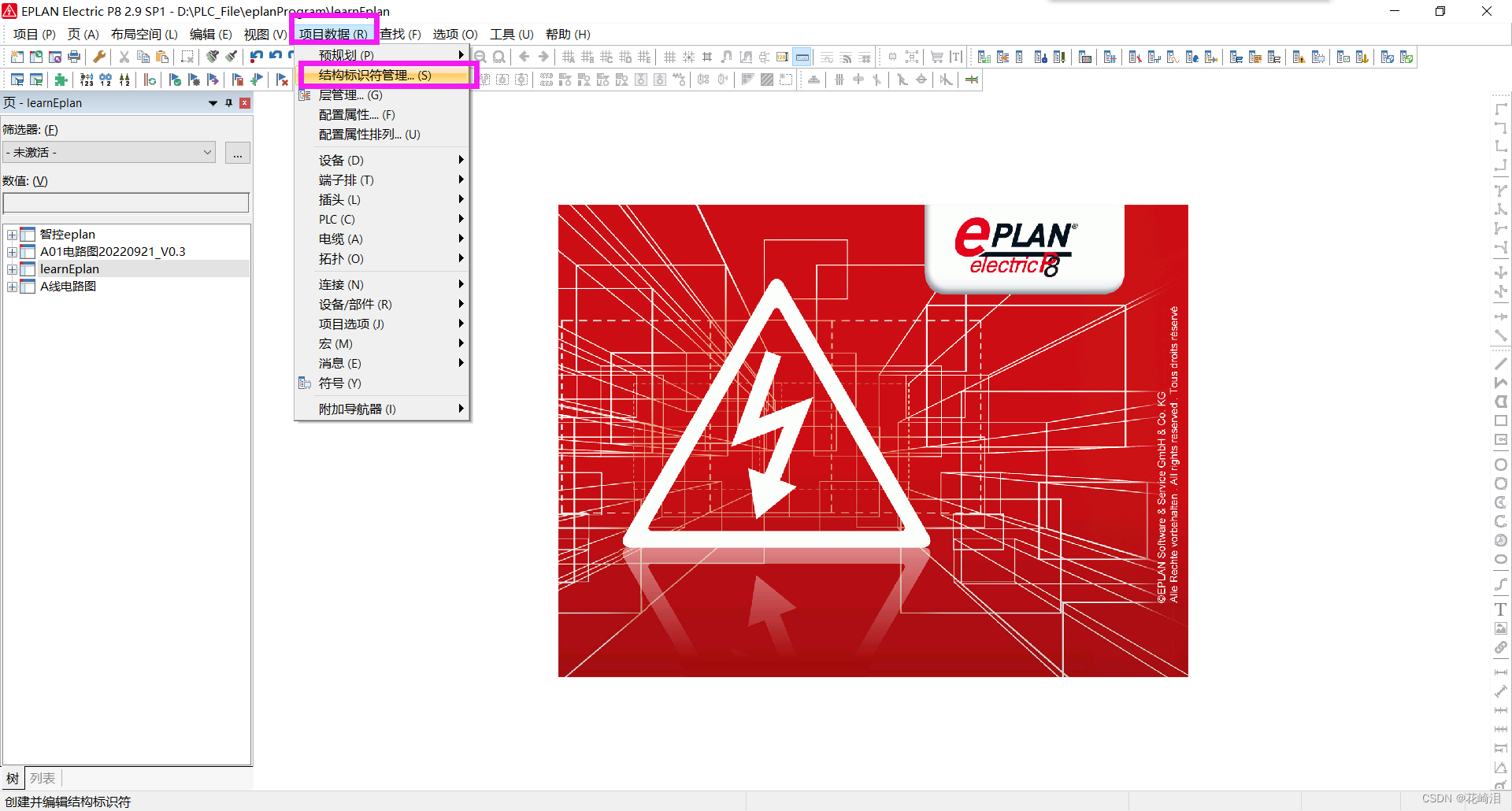

结构标识符创建路径

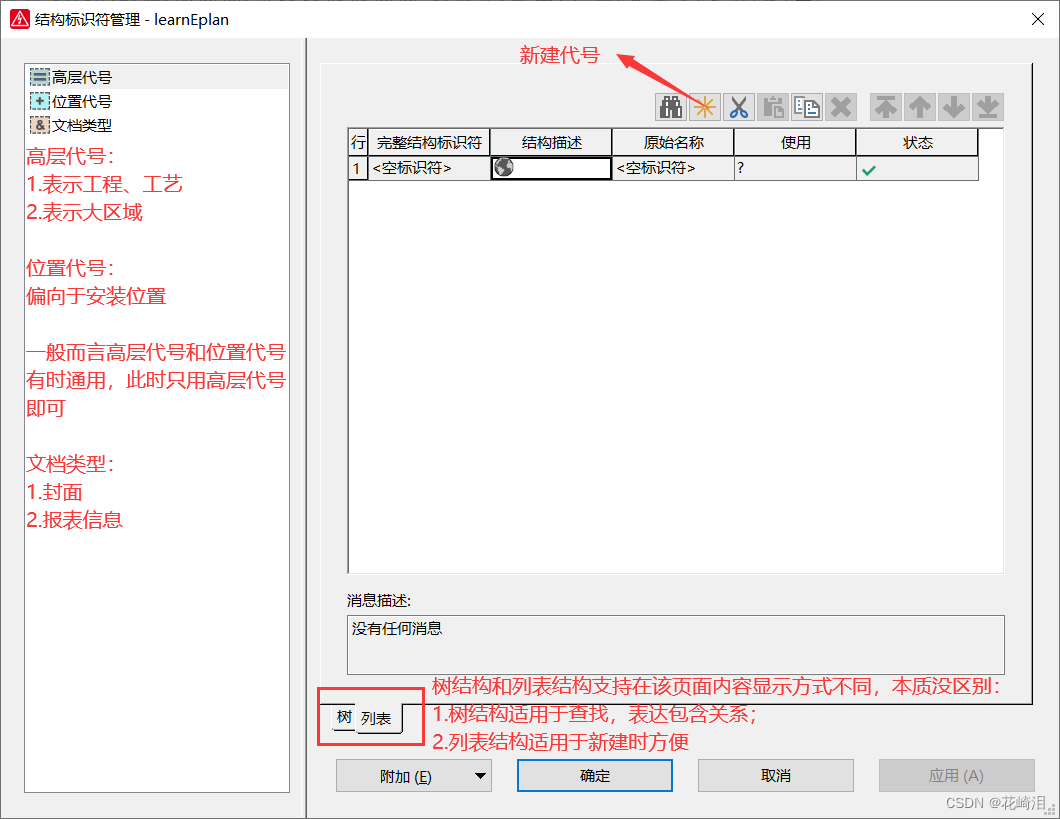

建立结构标识符

1.4 复制项目

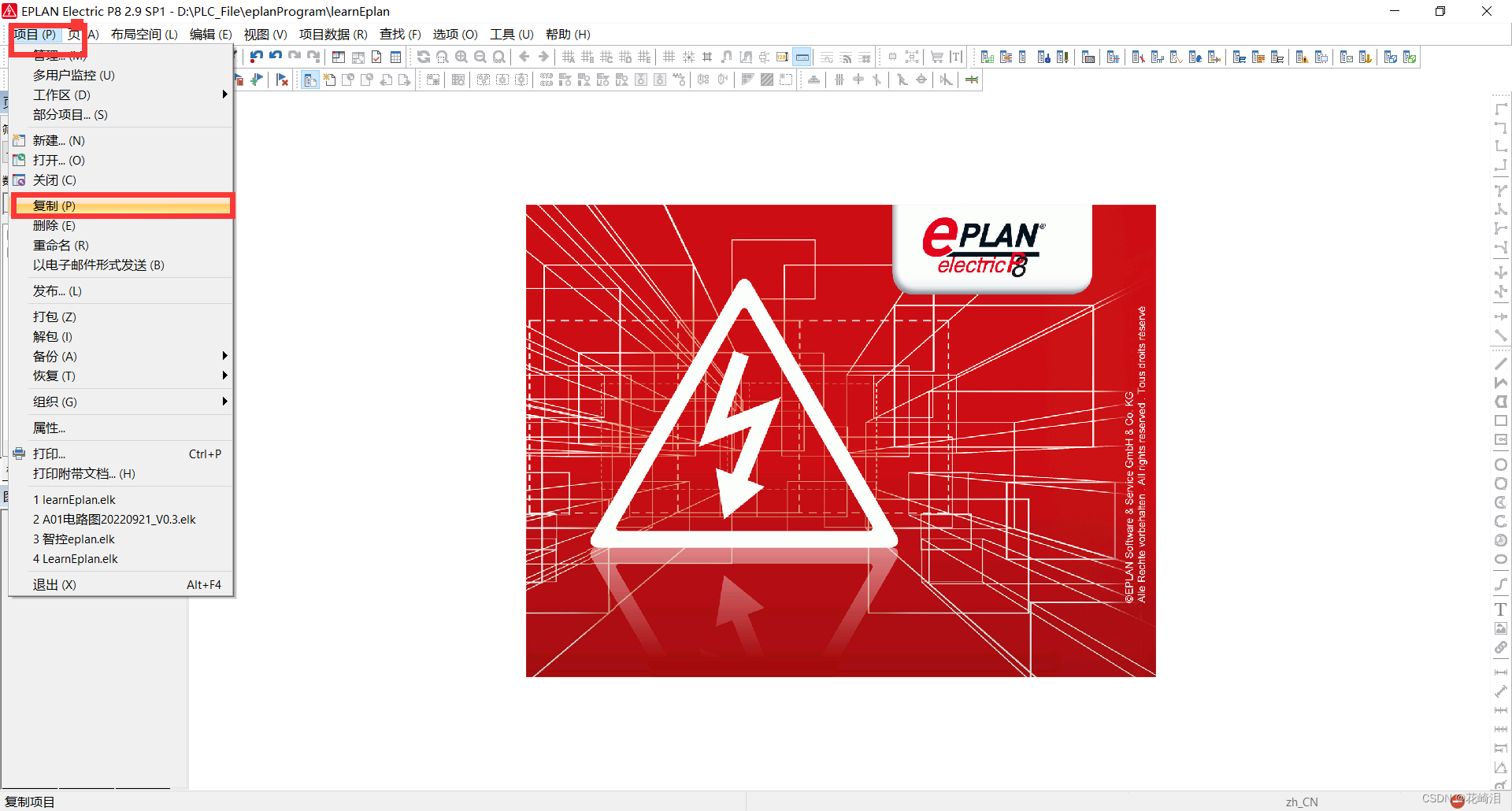

复制项目路径

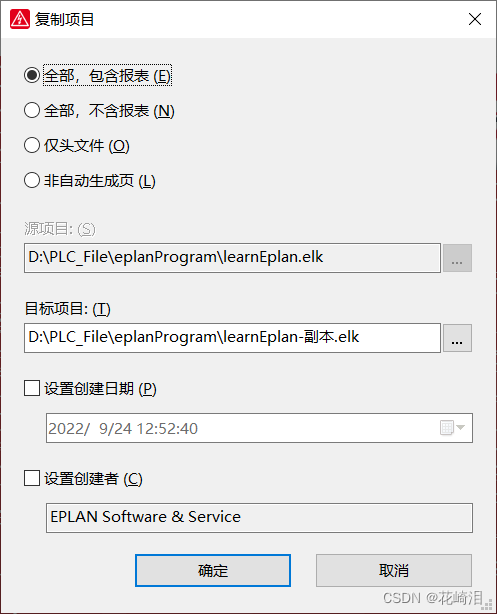

复制项目

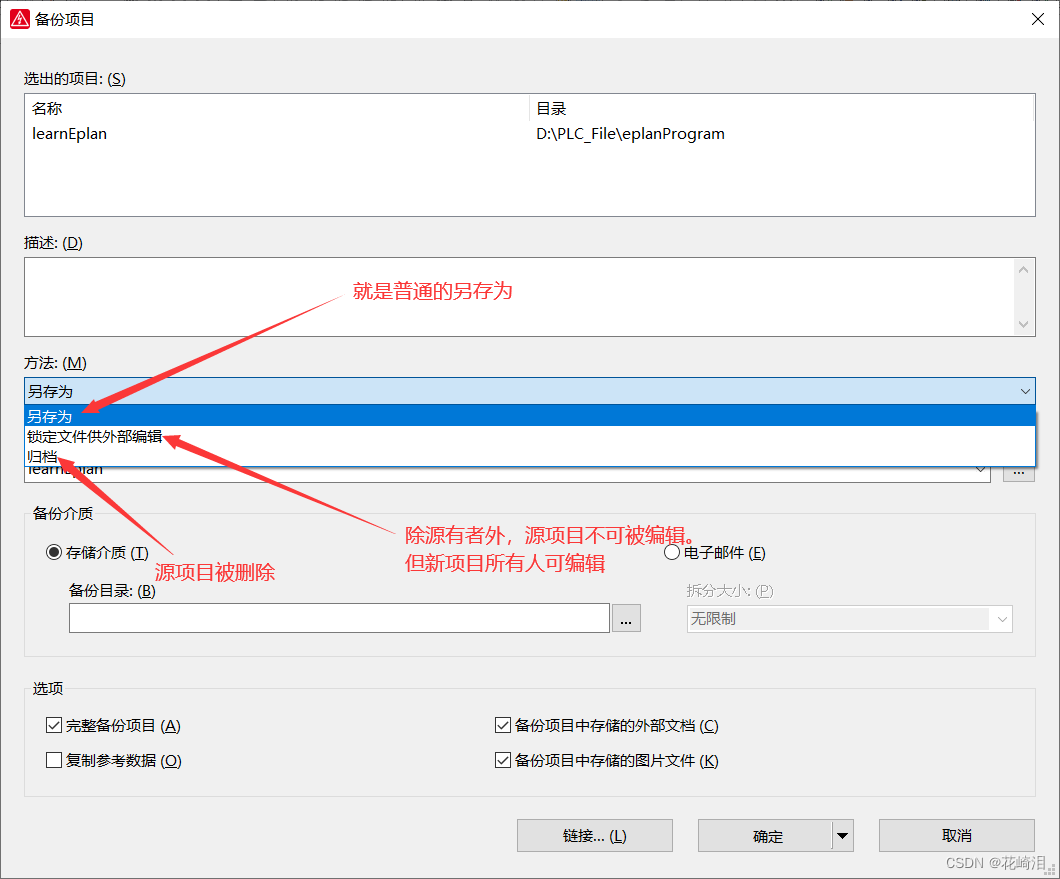

1.5 备份项目

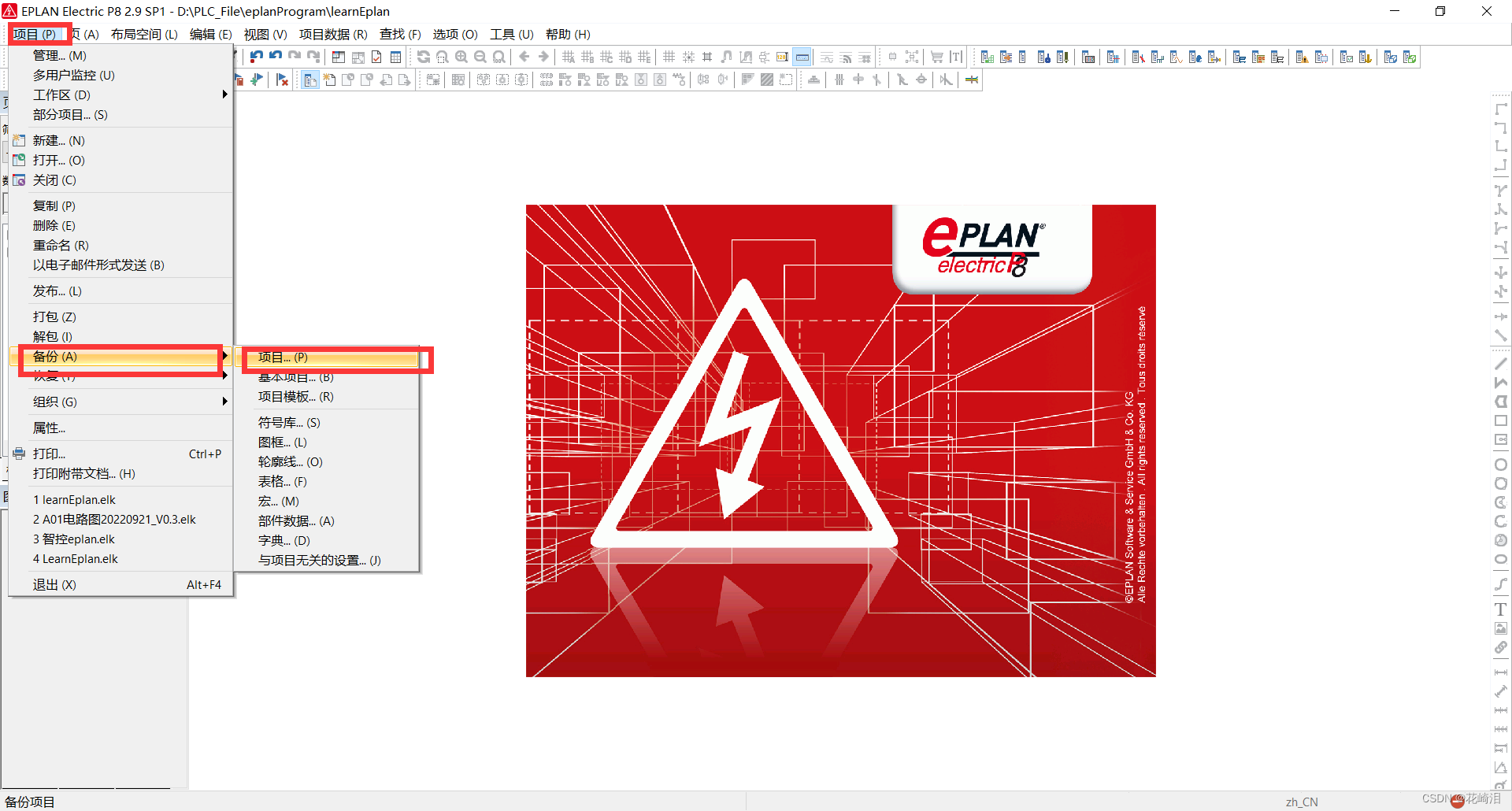

备份项目路径
备份项目

二、核心内容

2.1 页导航器

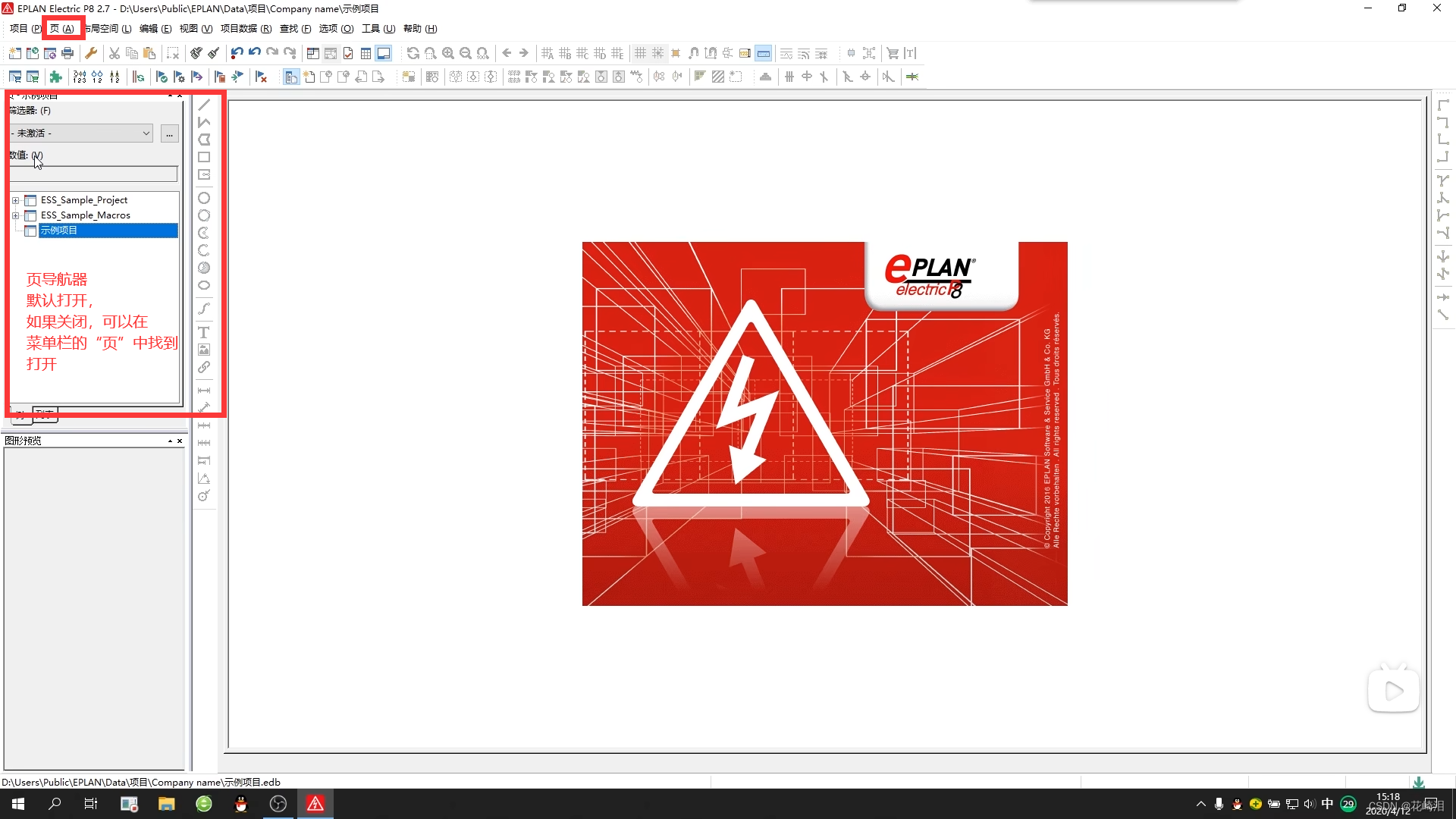

页导航器

2.1.1 新建页

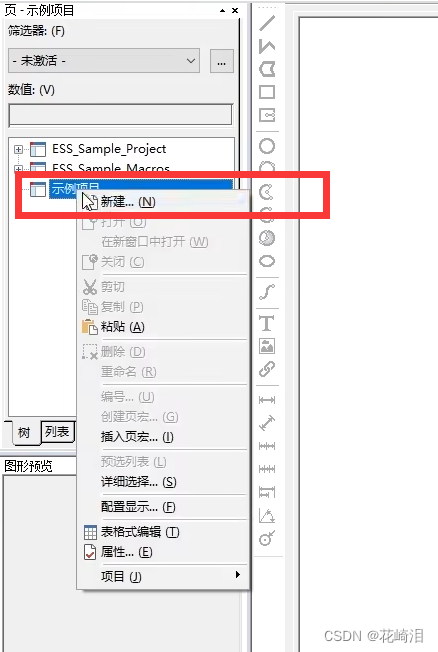

新建页路径

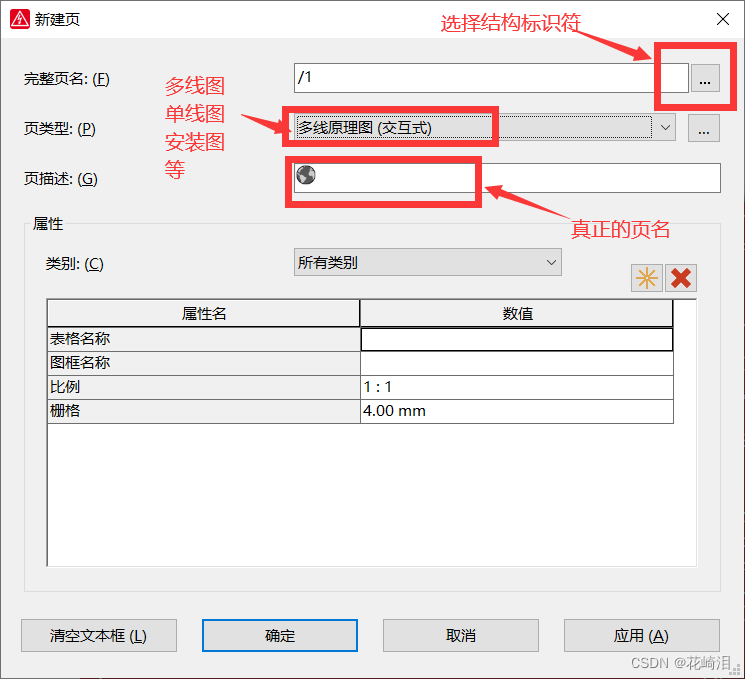

新建页

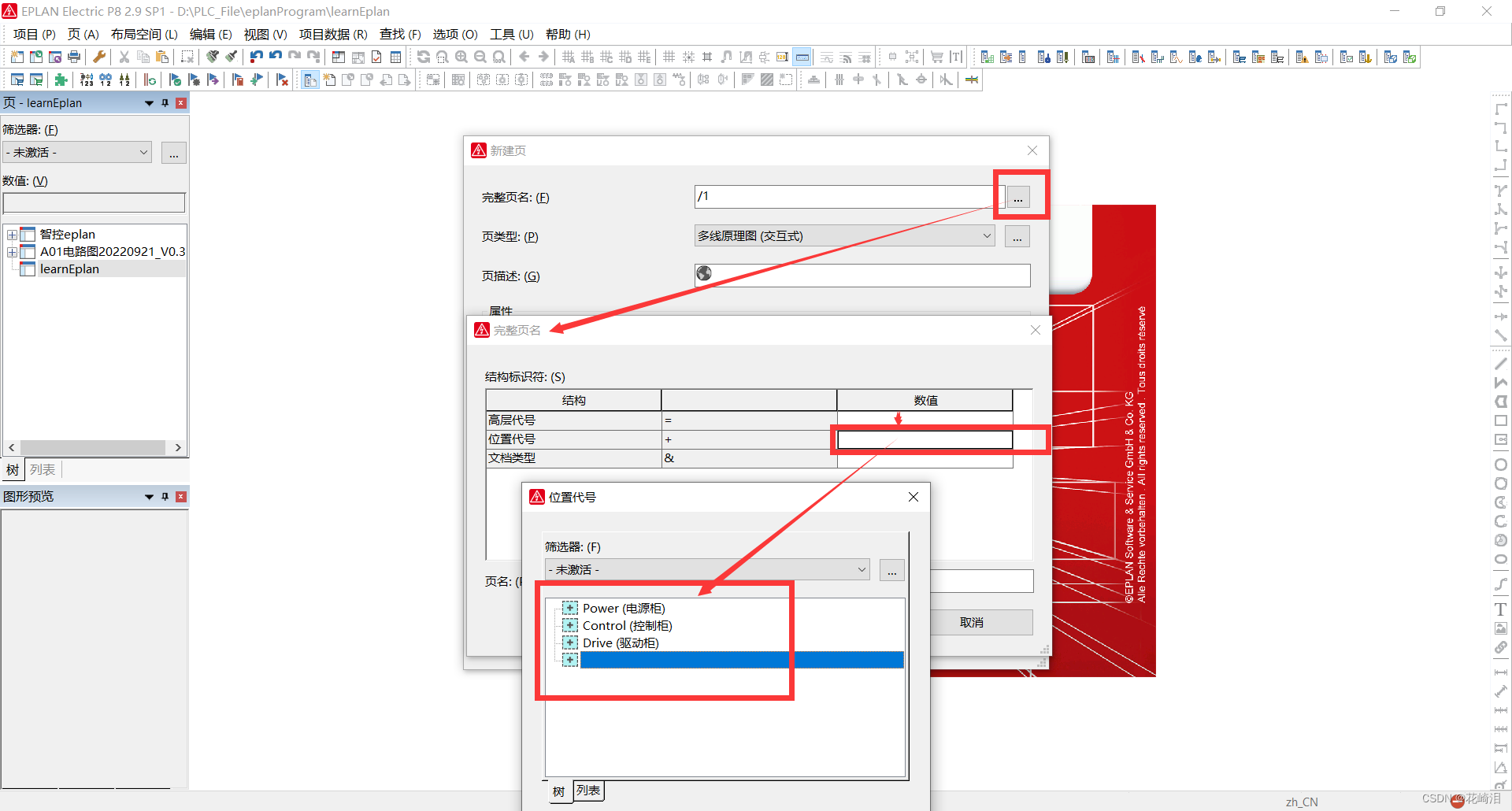

新建页-完成页名:选择高级代号、位置代号、文档类型

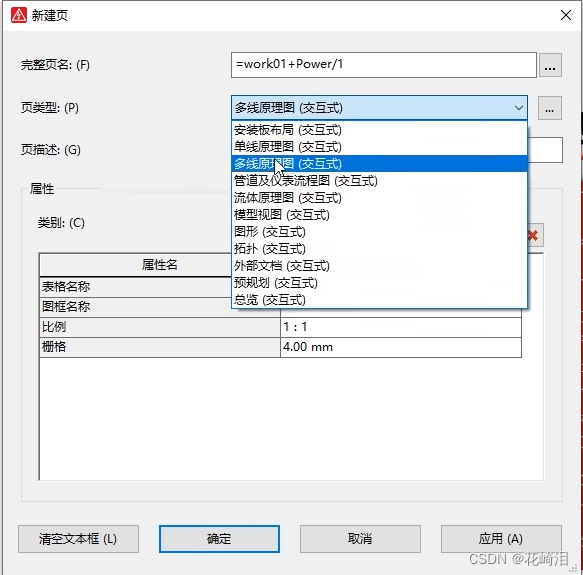

新建页-页类型

2.2 符号导航器

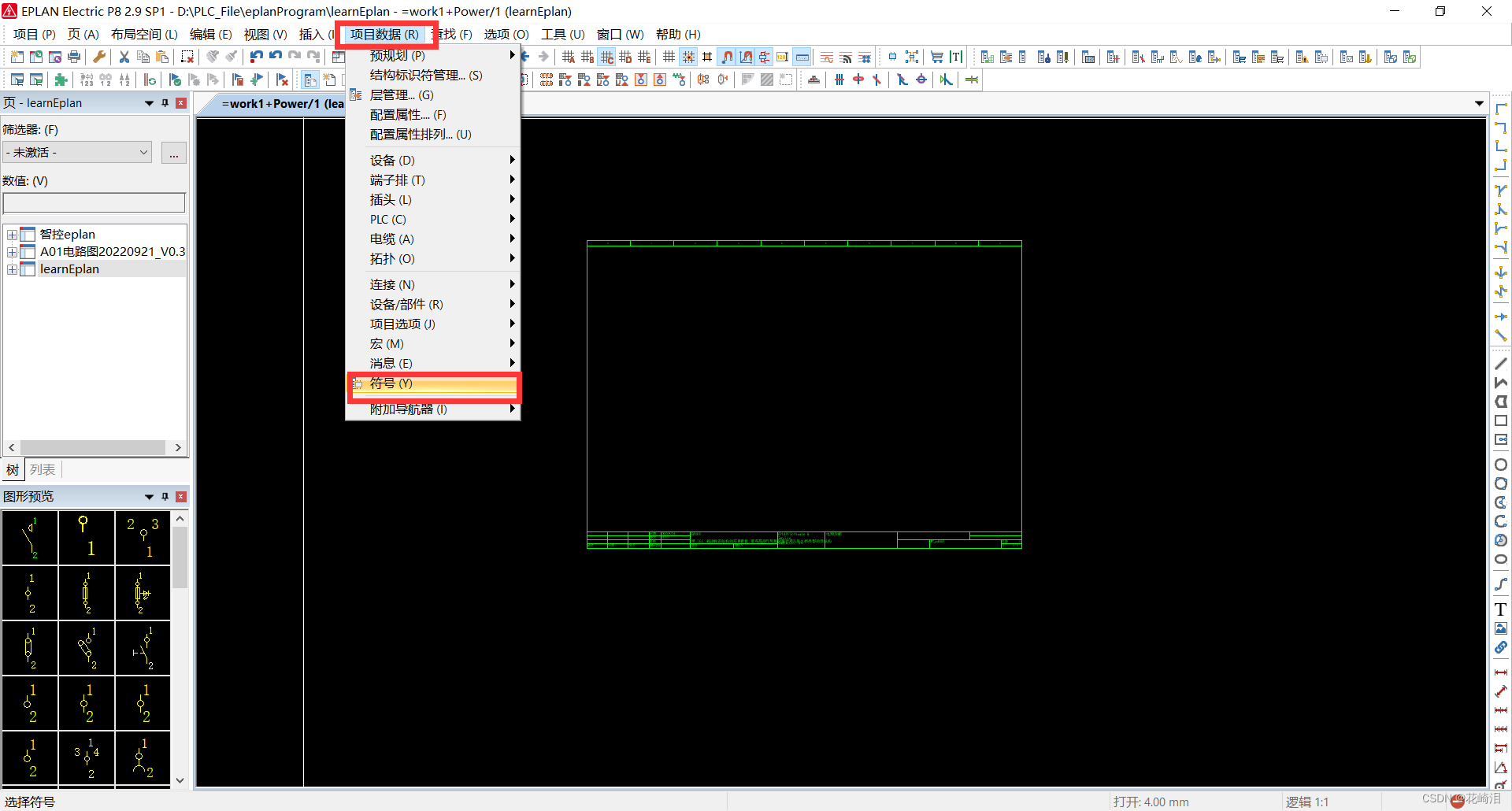

符号导航器路径

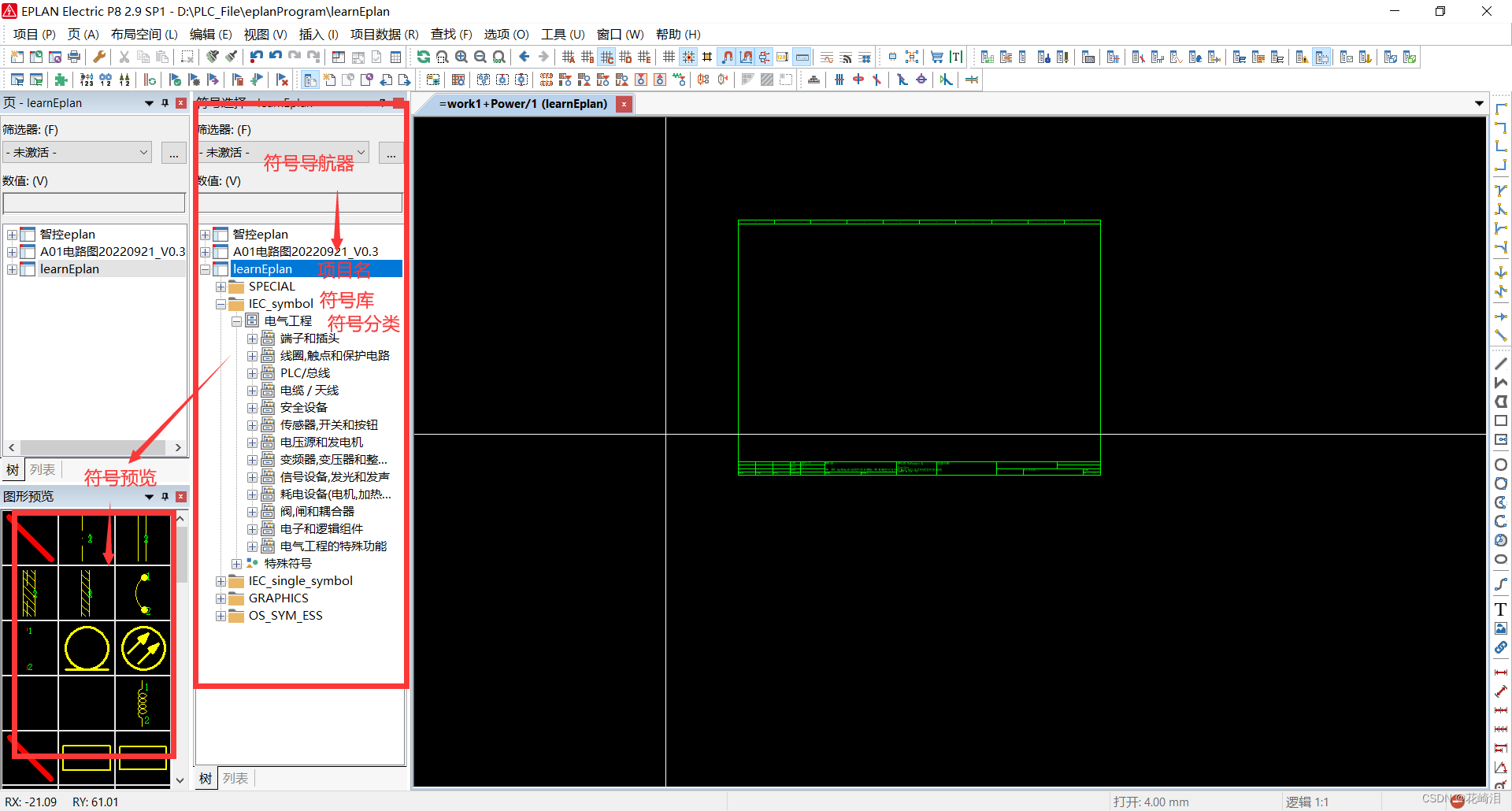

符号导航器
除了通过符号导航器可以插入符号,通过“插入”和“页面右键”也可以插入符号

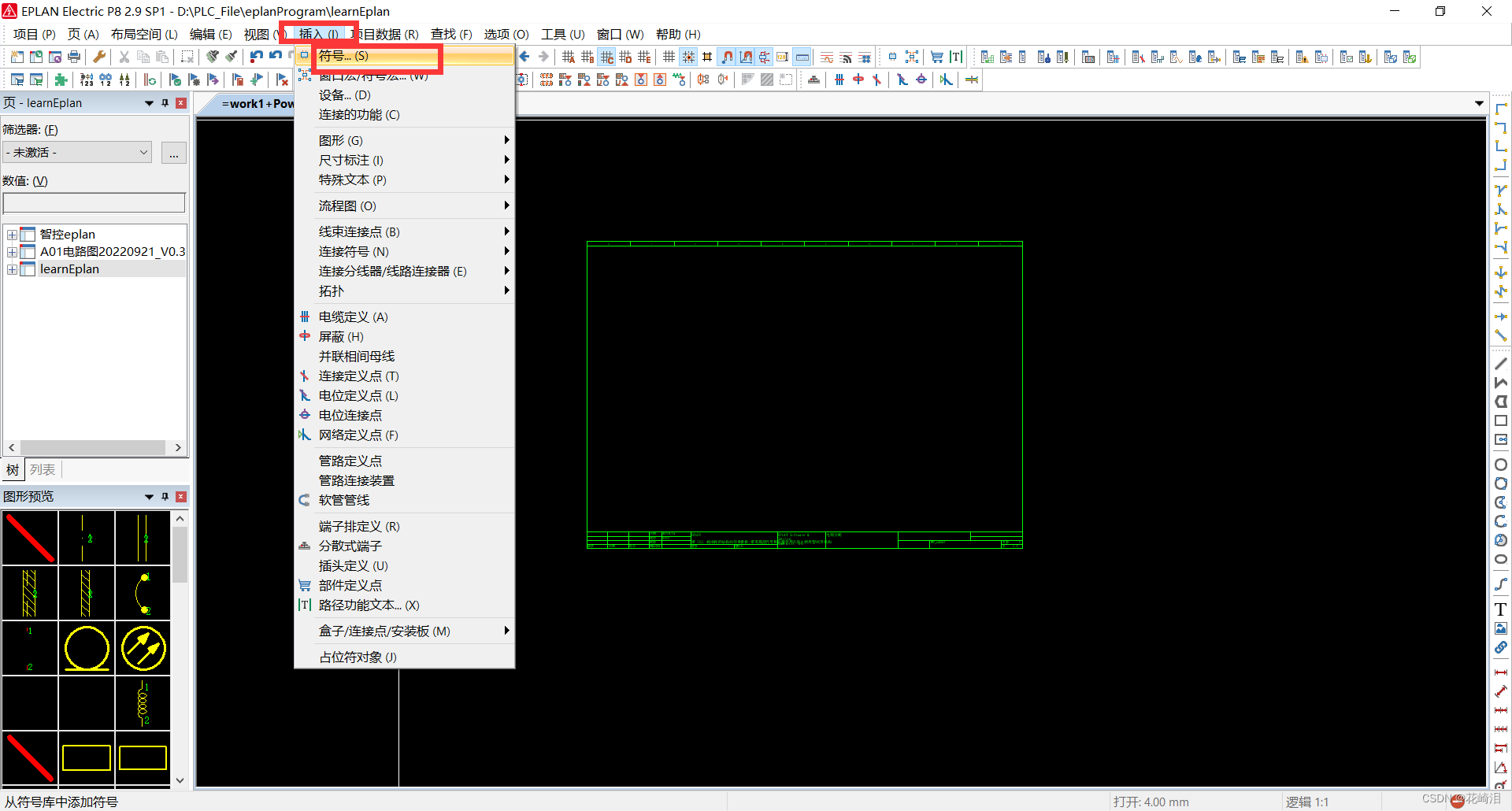

通过“插入”

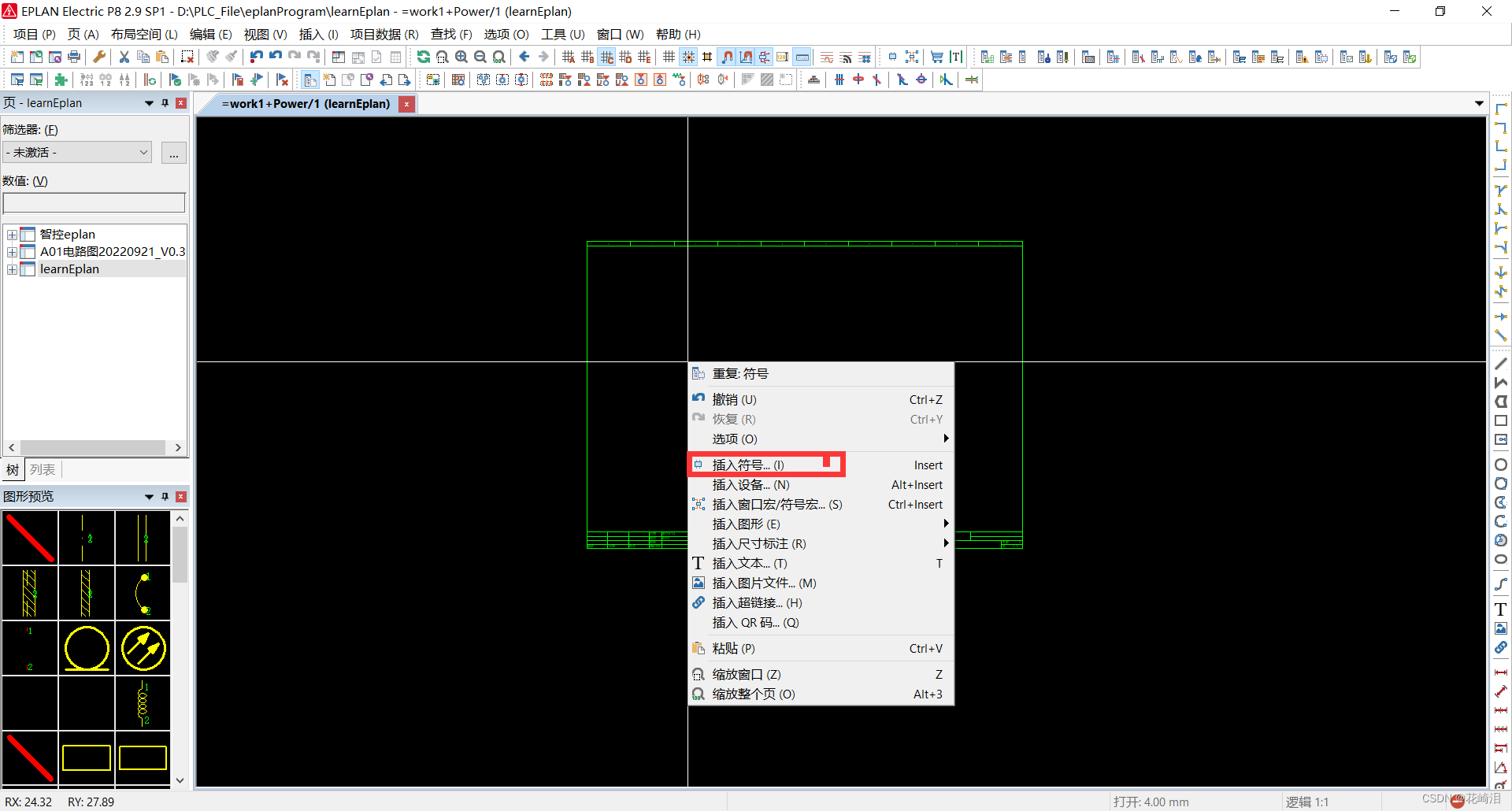

通过“在页面上鼠标右单击”

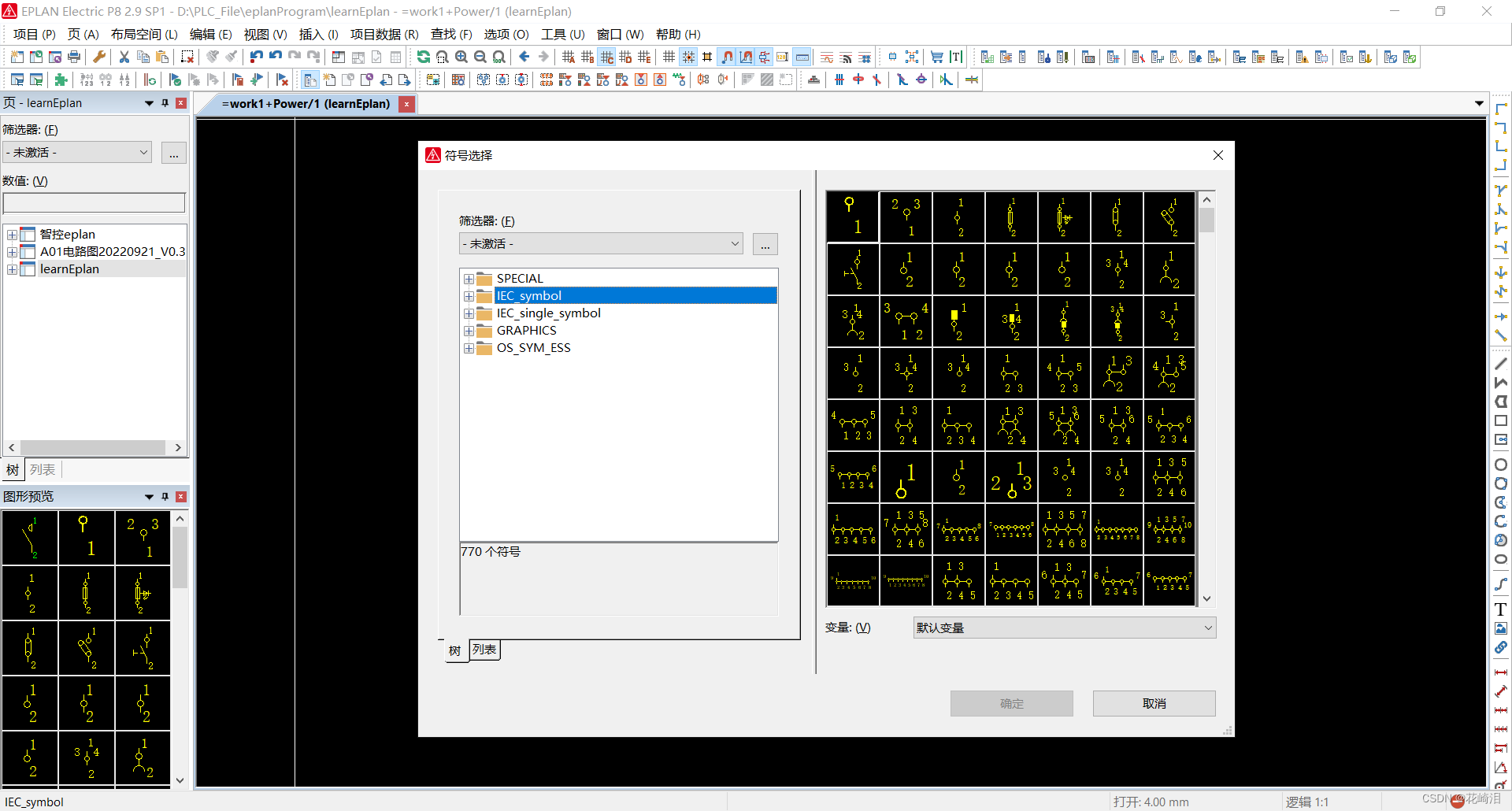

后两种方法的插入

2.2.1 插入点位连接点

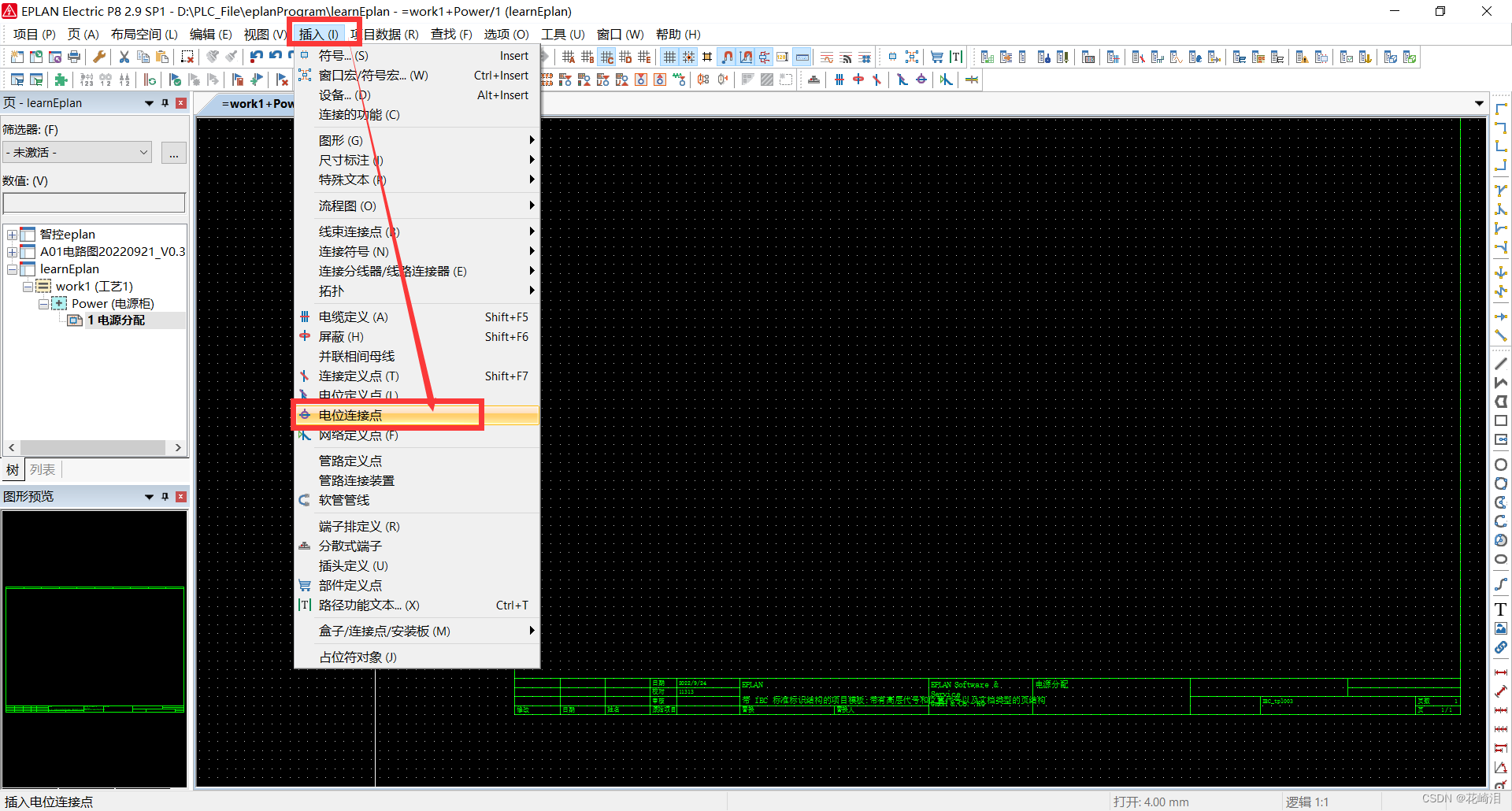

第一种方法:“插入”
“插入”点位连接点
第二种方法:工具栏

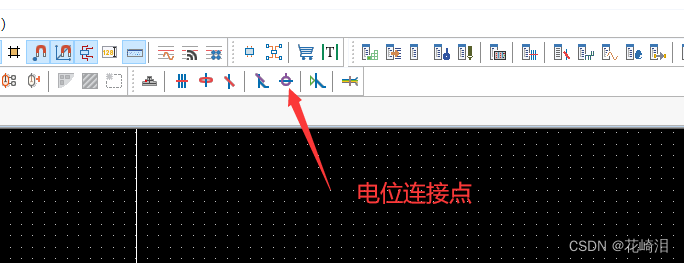

点位连接点的工具栏

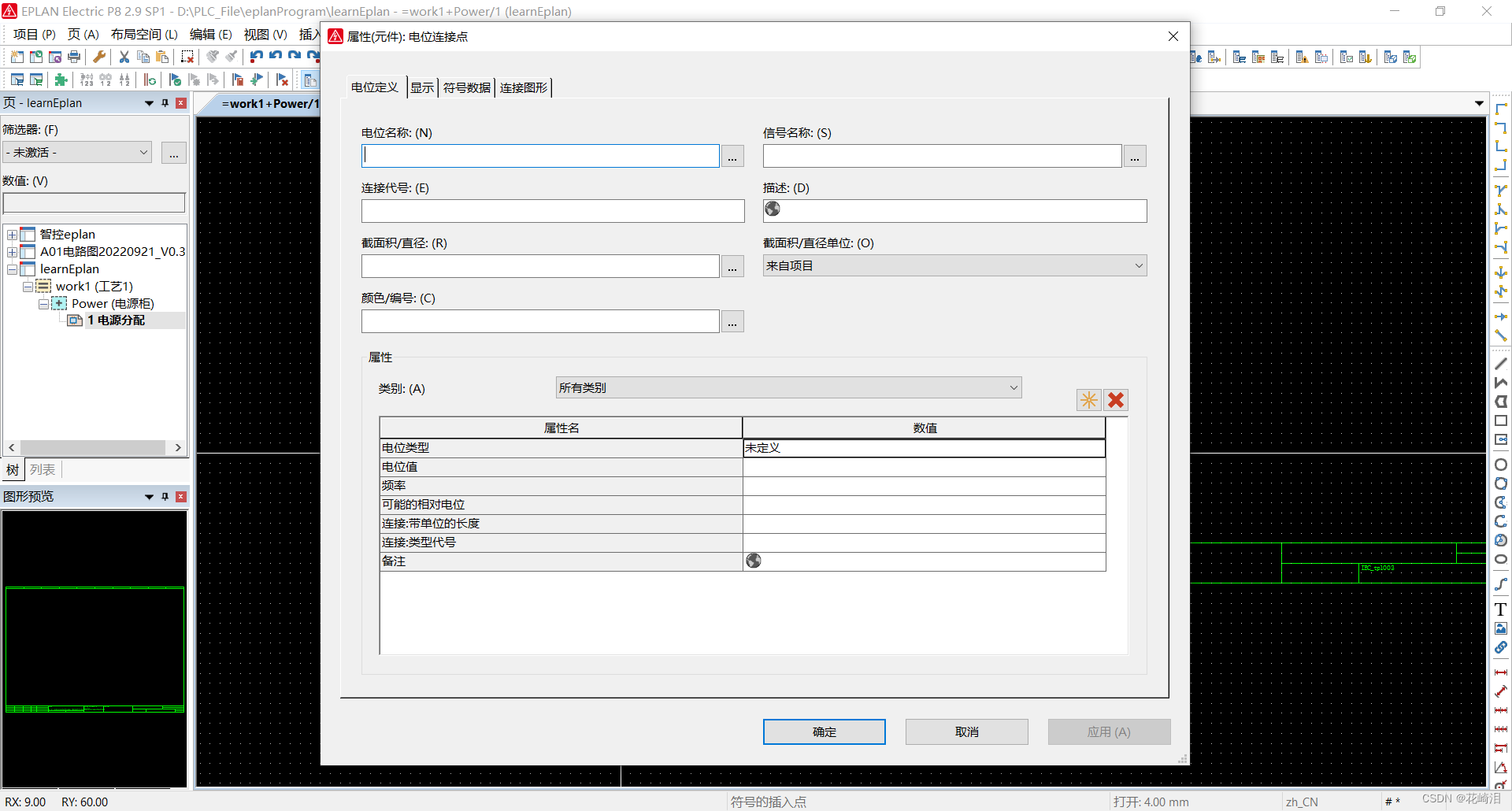

点位连接点的对话框

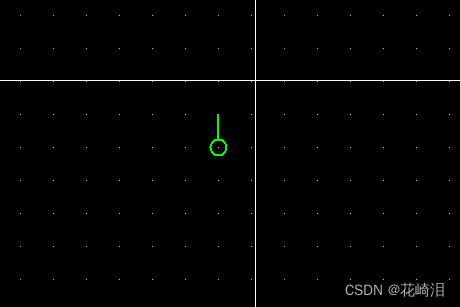

这就是点位连接点
点位连接点
有了点位电,需要练成线,用弯头
在这里插入图片描述
点击弯头后,只需要和放置的点位连接电在一条直线上,就可以自动练成一条线

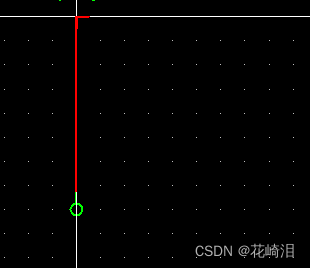

放置弯头

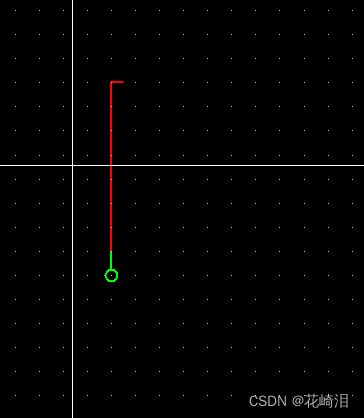

弯头放置完

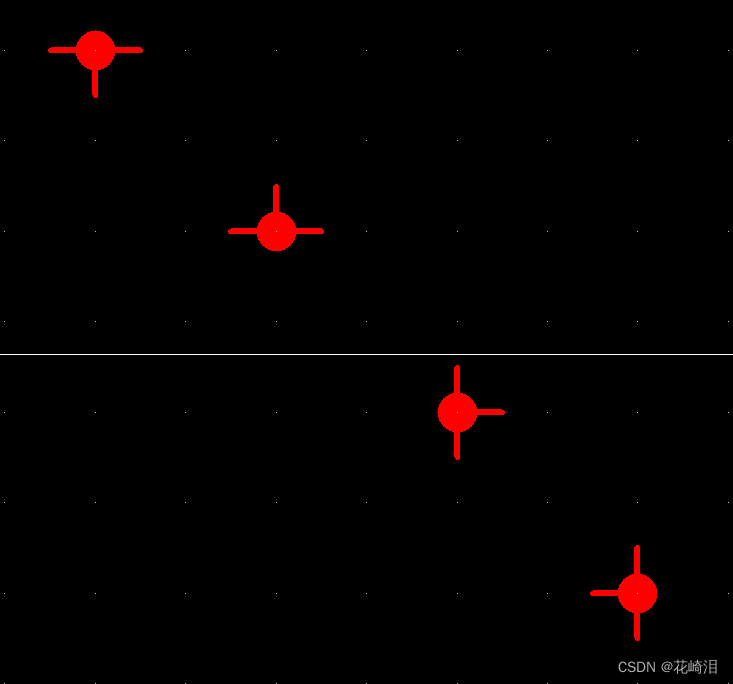

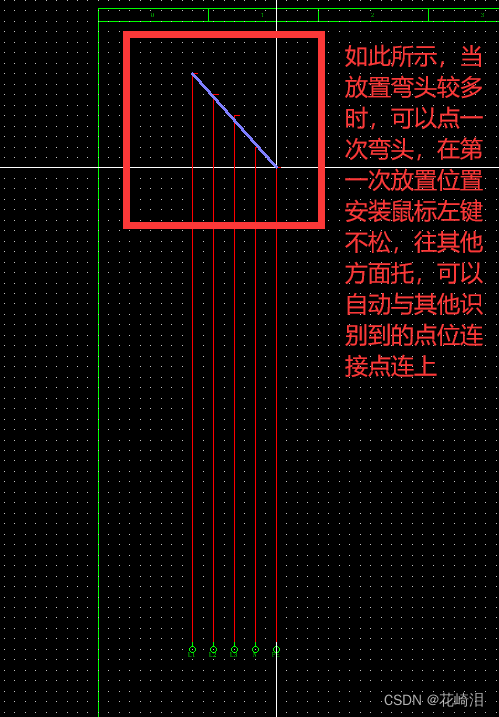

连续放置
这种自动连上的功能叫自动连线,只有在多线图或单线图中才有此功能。
此连线是自动生成的,不可以选中删除,如果非要删除可以插入断点。断点属于连接符号,后续中有。
断点

2.2.1 插入电气元件(以断路器为类)

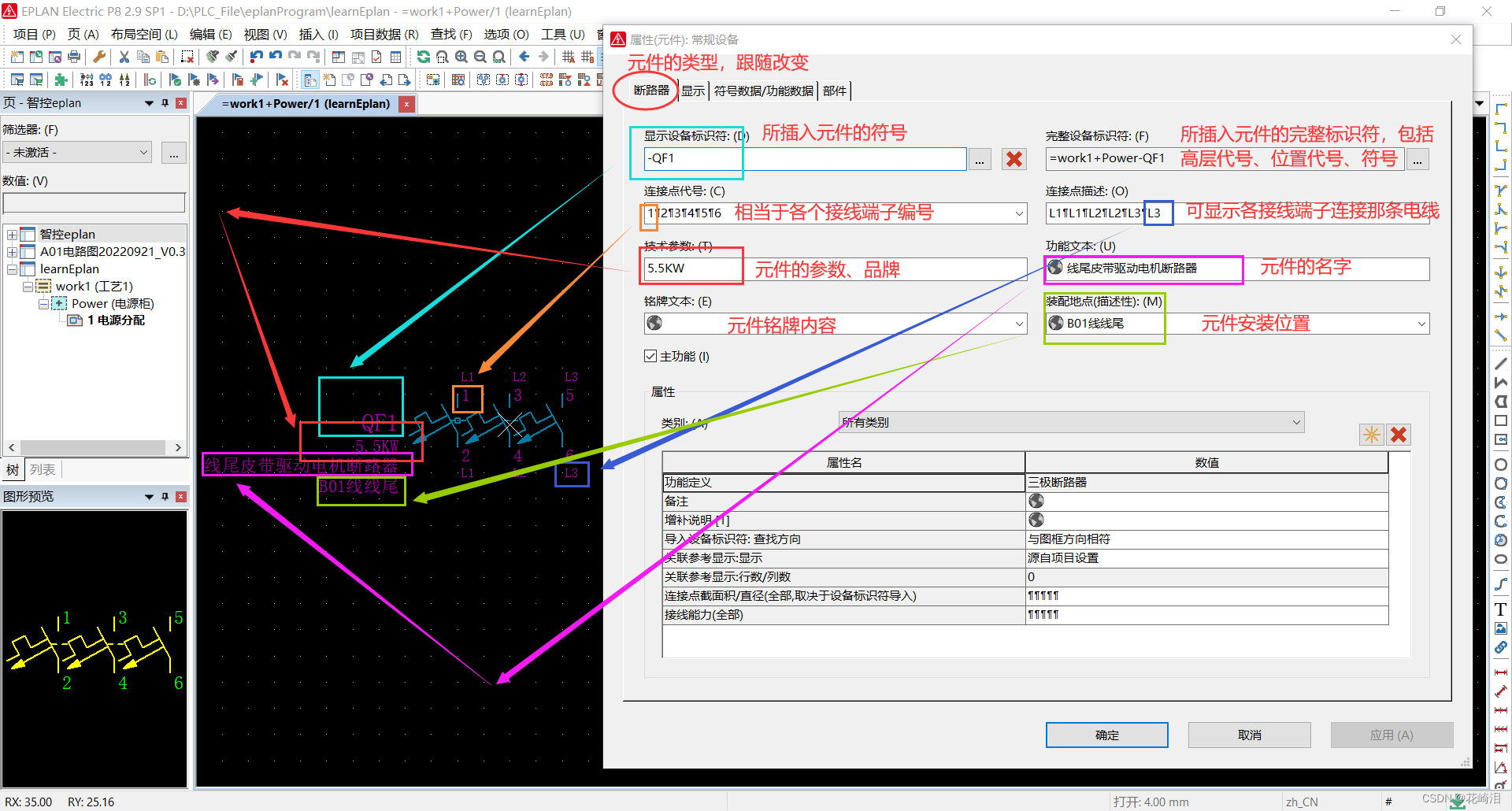

下图主要是所插入元件的基本信息,比如符号、安装地址、参数
插入断路器

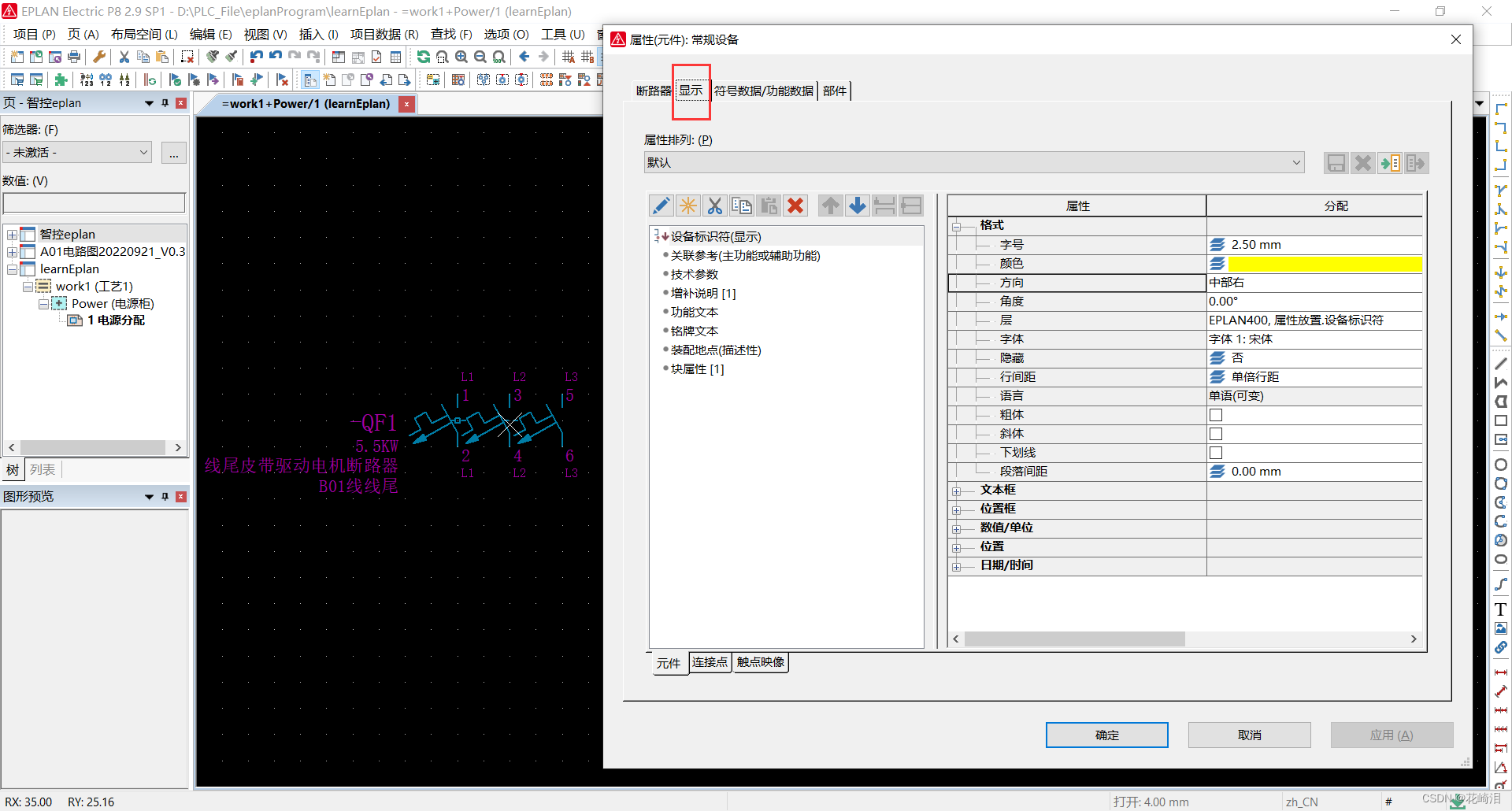

下图主要设置所插入符号的显示内容
插入断路器-显示
下图主要设备此符号的符号数据/功能数据

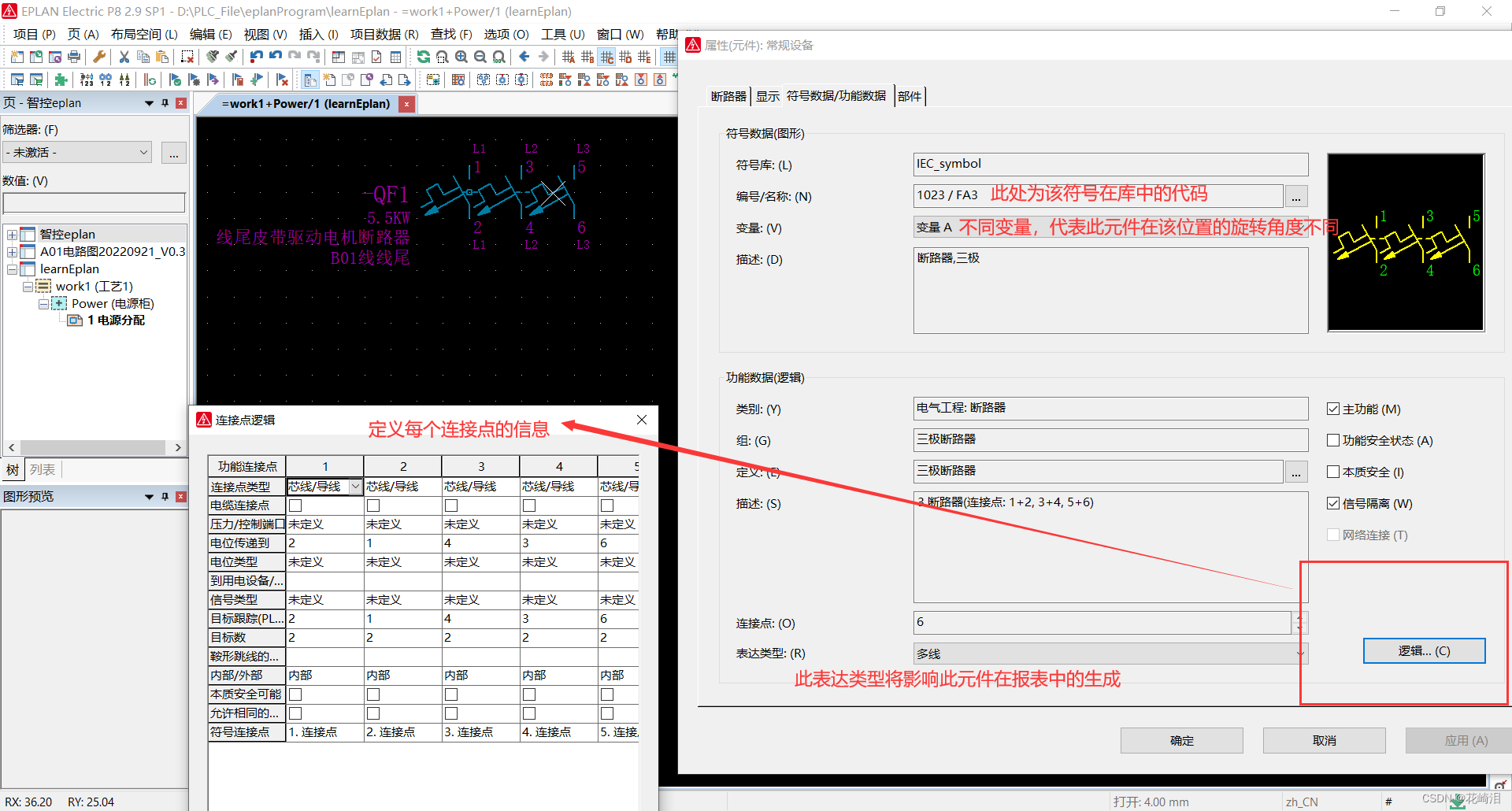

插入断路器-符号数据/功能数据
下图主要用于给此符号选型

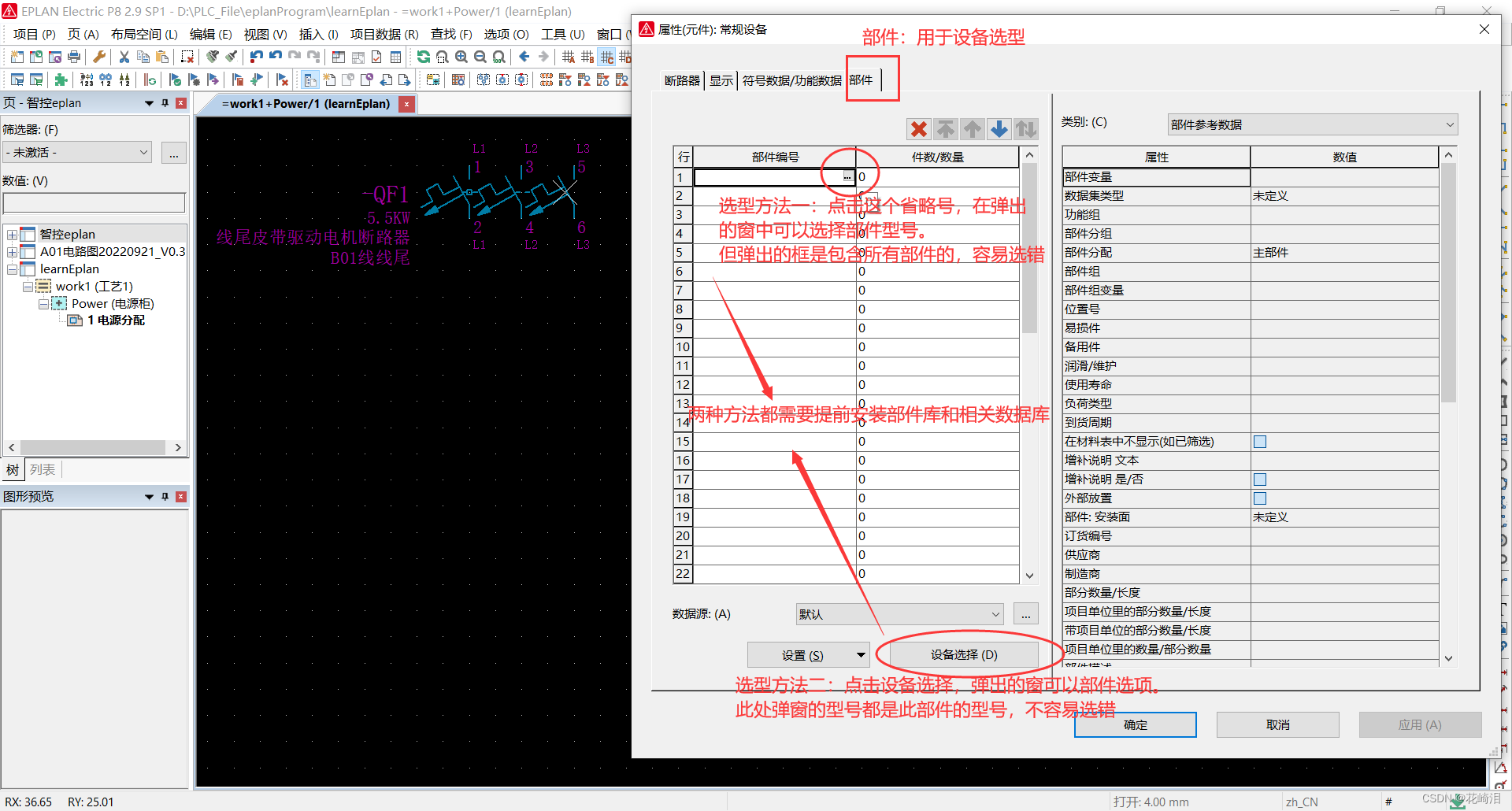

插入断路器-部件

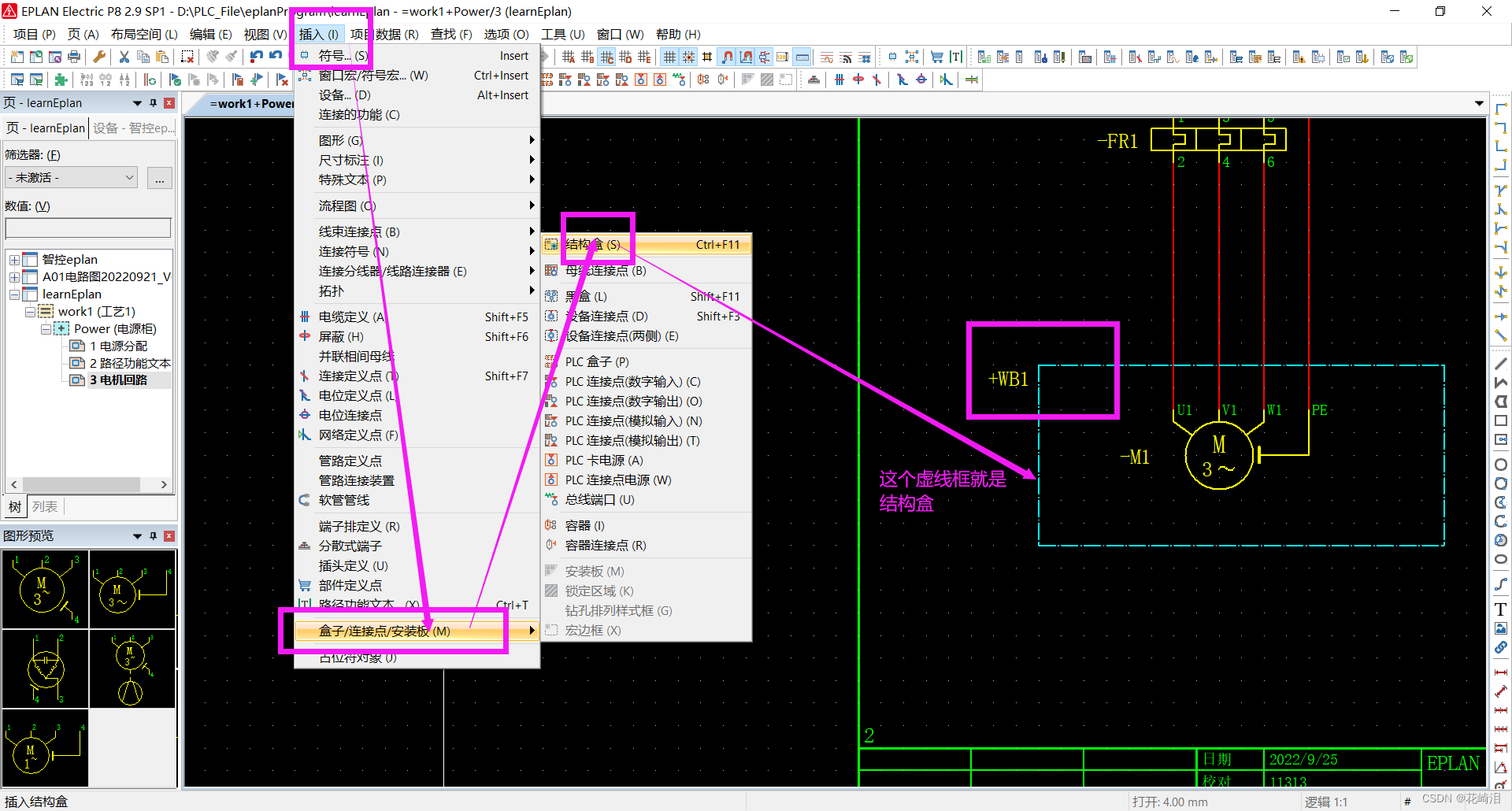

2.3 结构盒

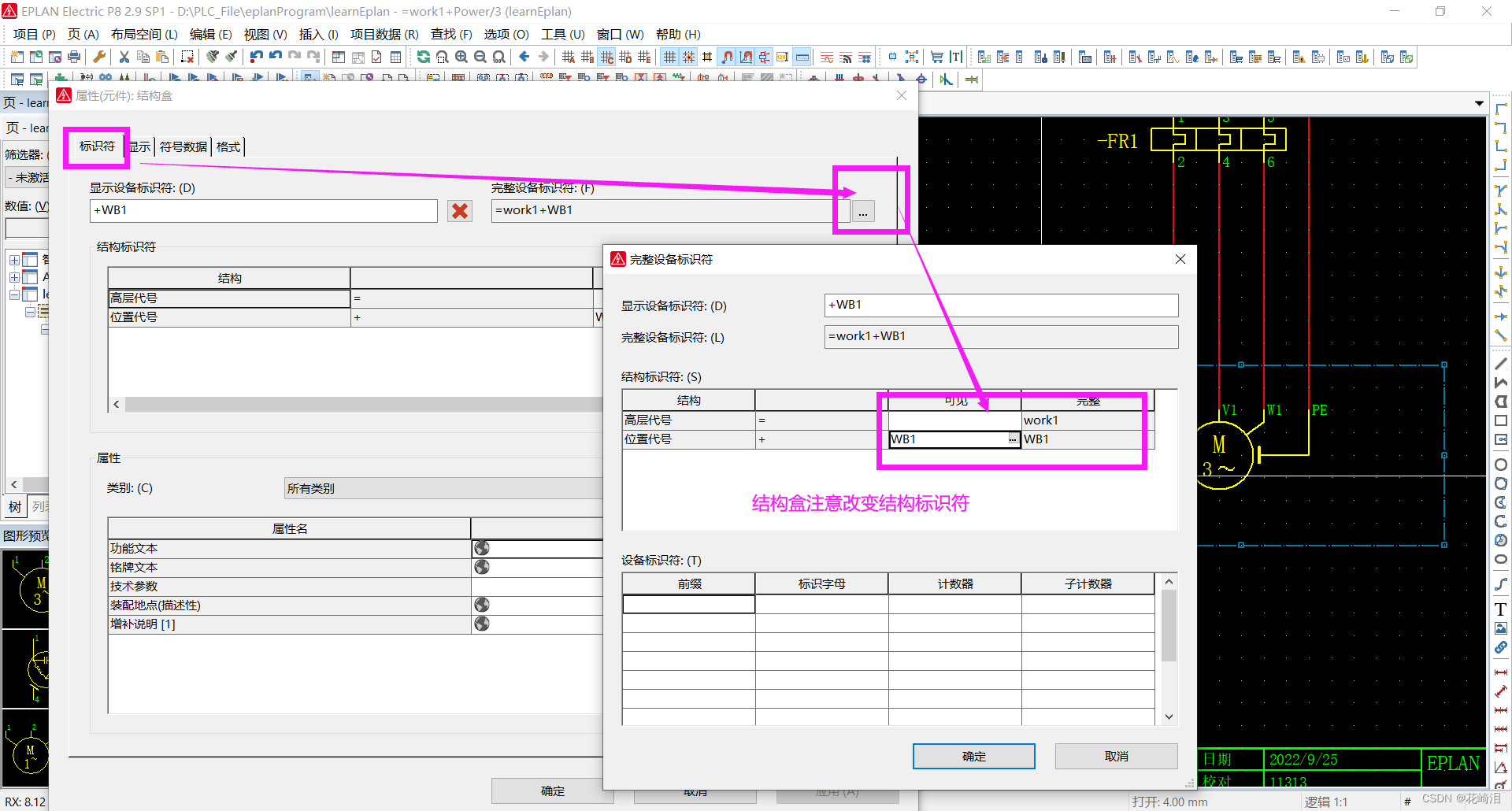

在这里插入图片描述
在这里插入图片描述

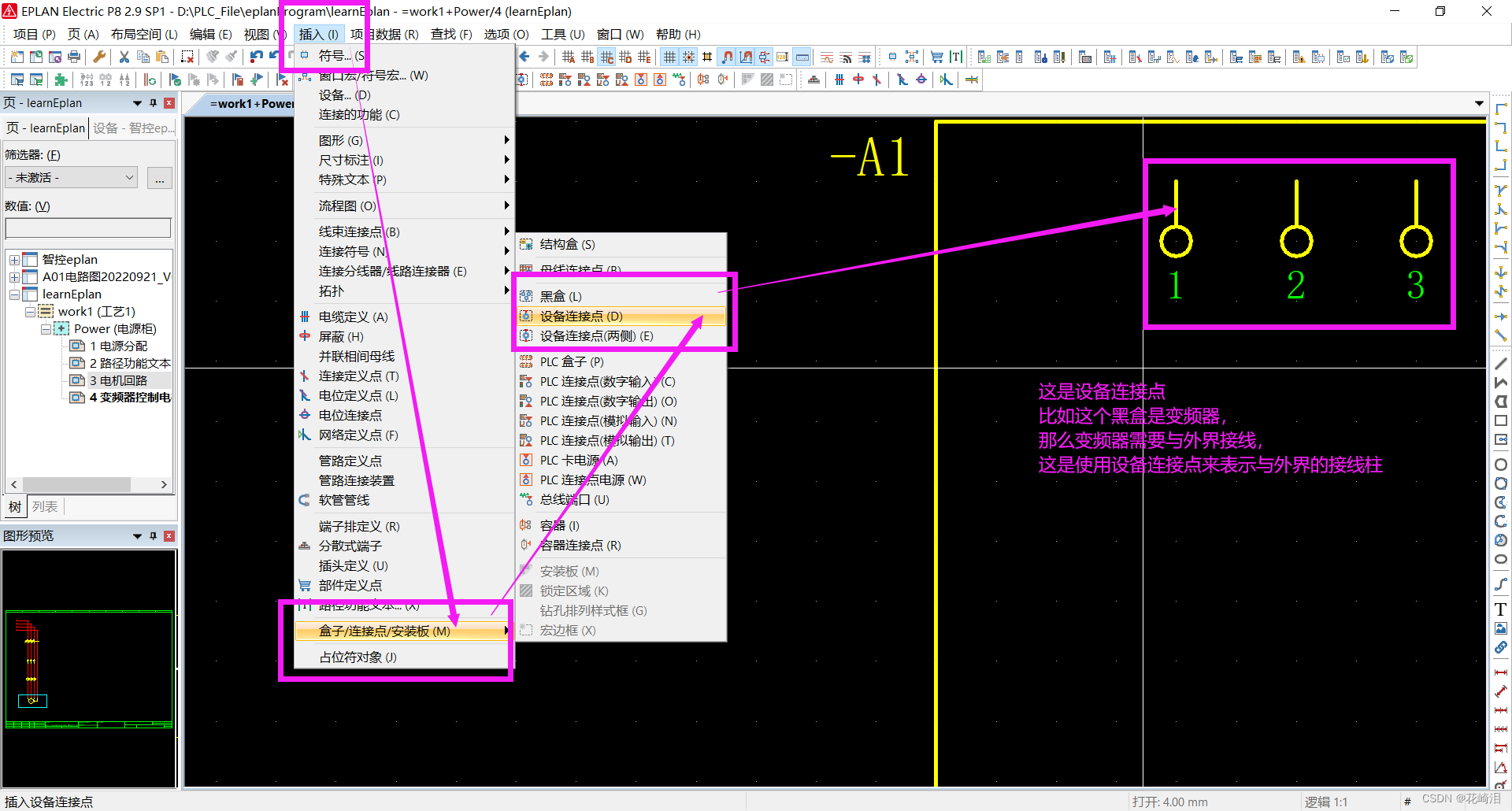

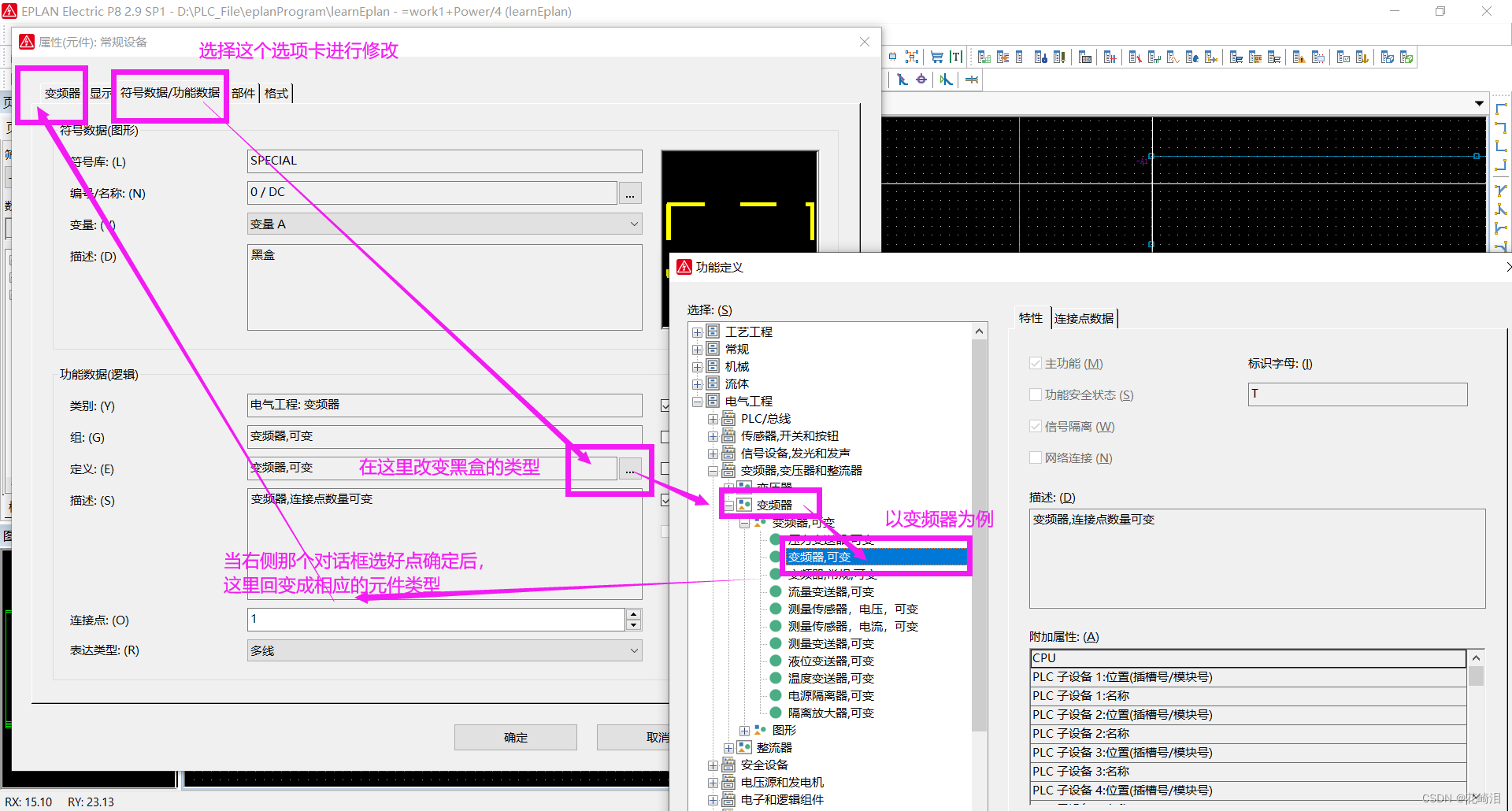

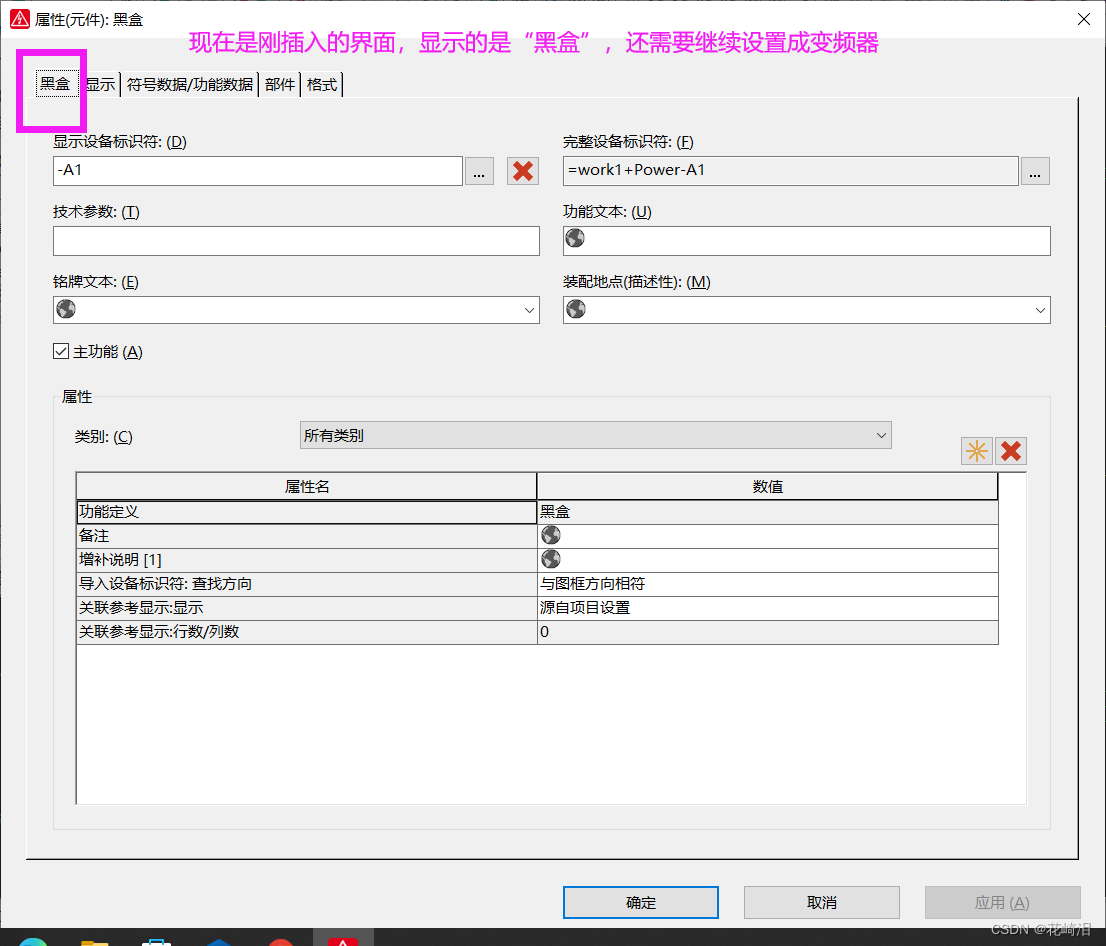

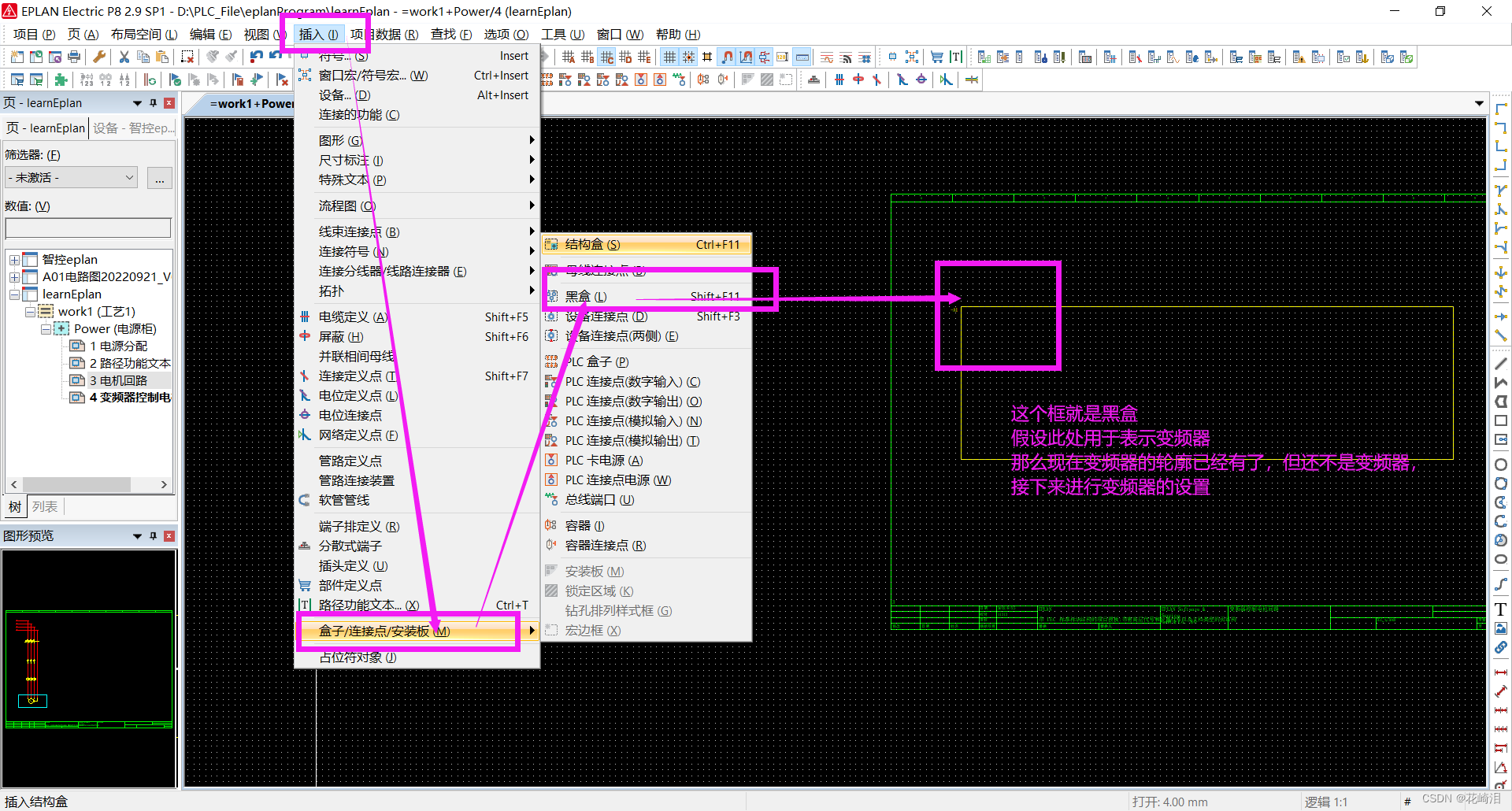

2.4 黑盒

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

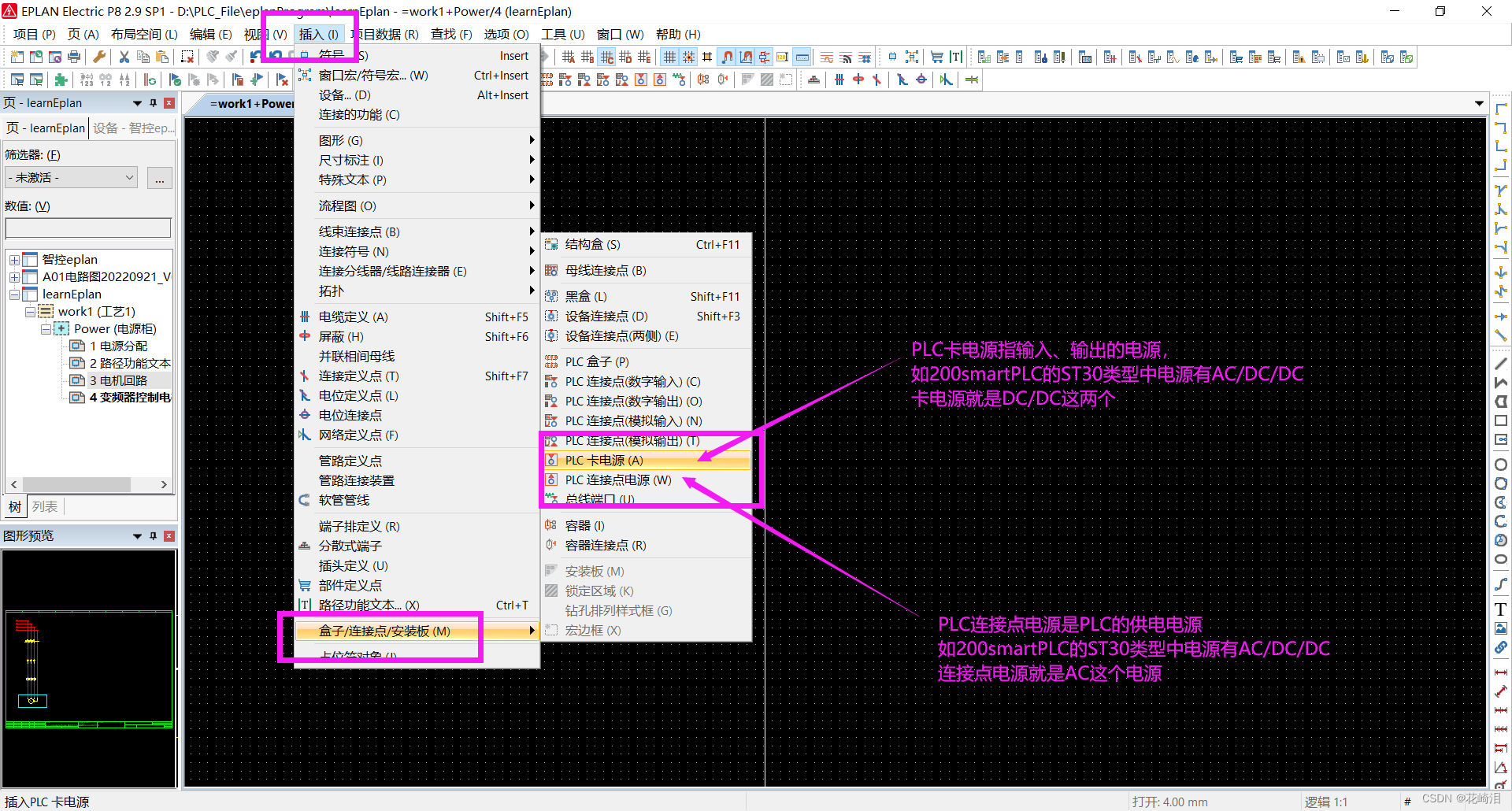

2.5 PLC盒

在这里插入图片描述

2.7 关联参考

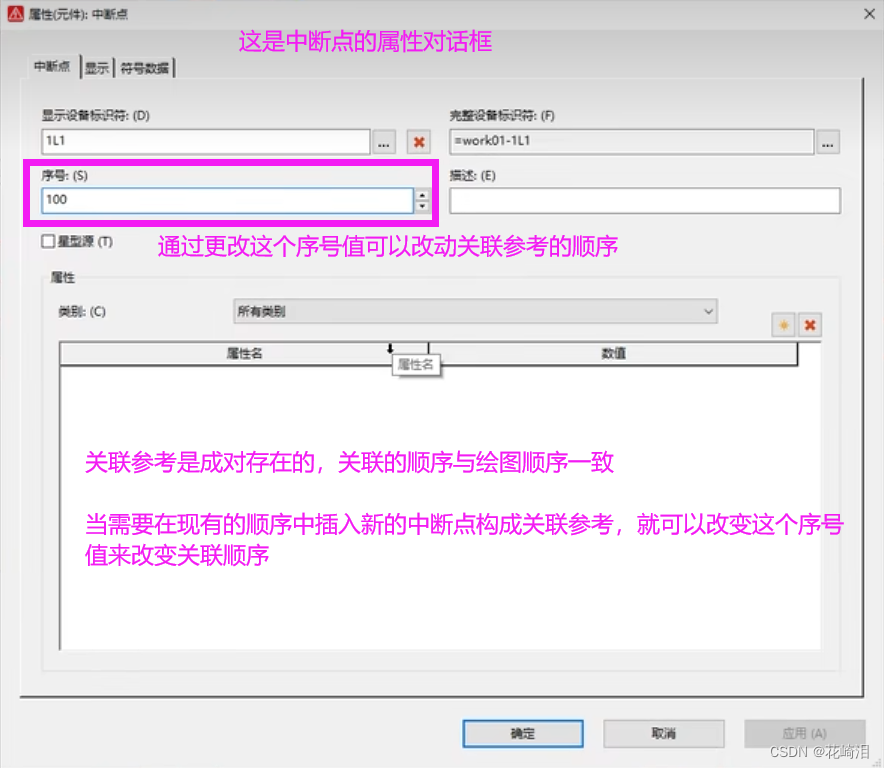

2.7.1 中断点的关联参考

  1. 连续性的关联参考
    在这里插入图片描述

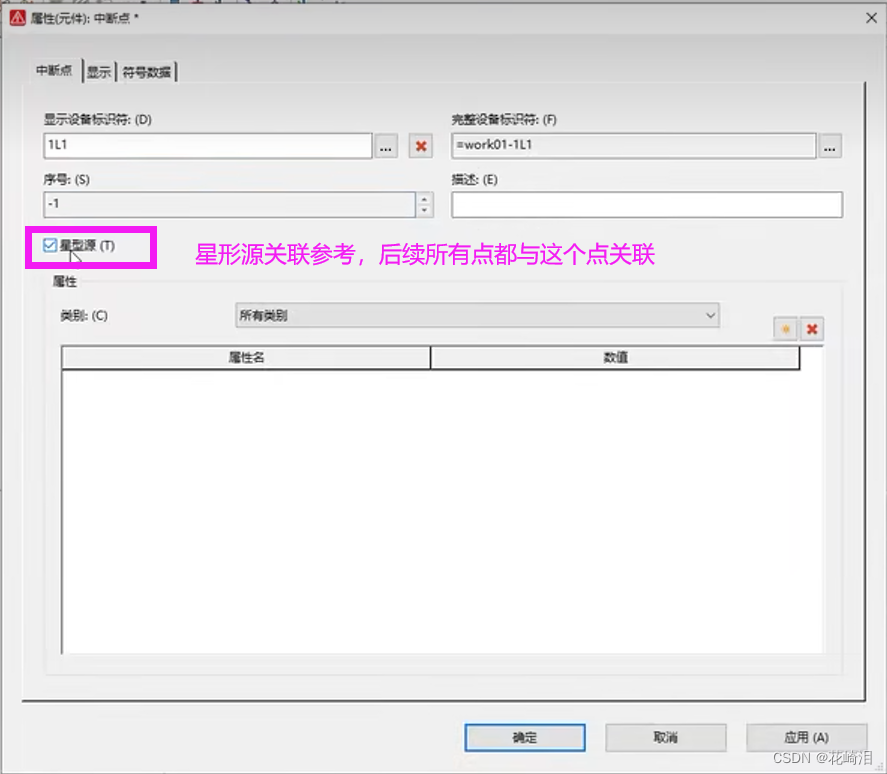

  2. 星形源关联参考
    在这里插入图片描述

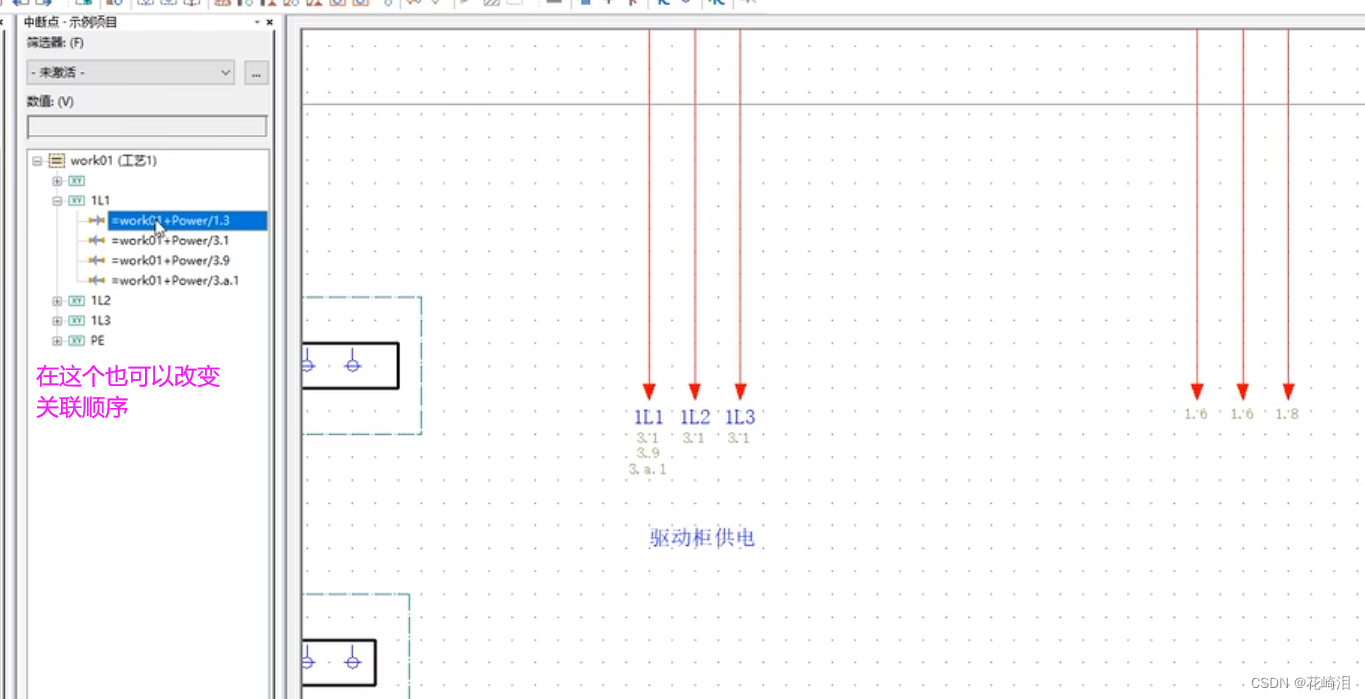

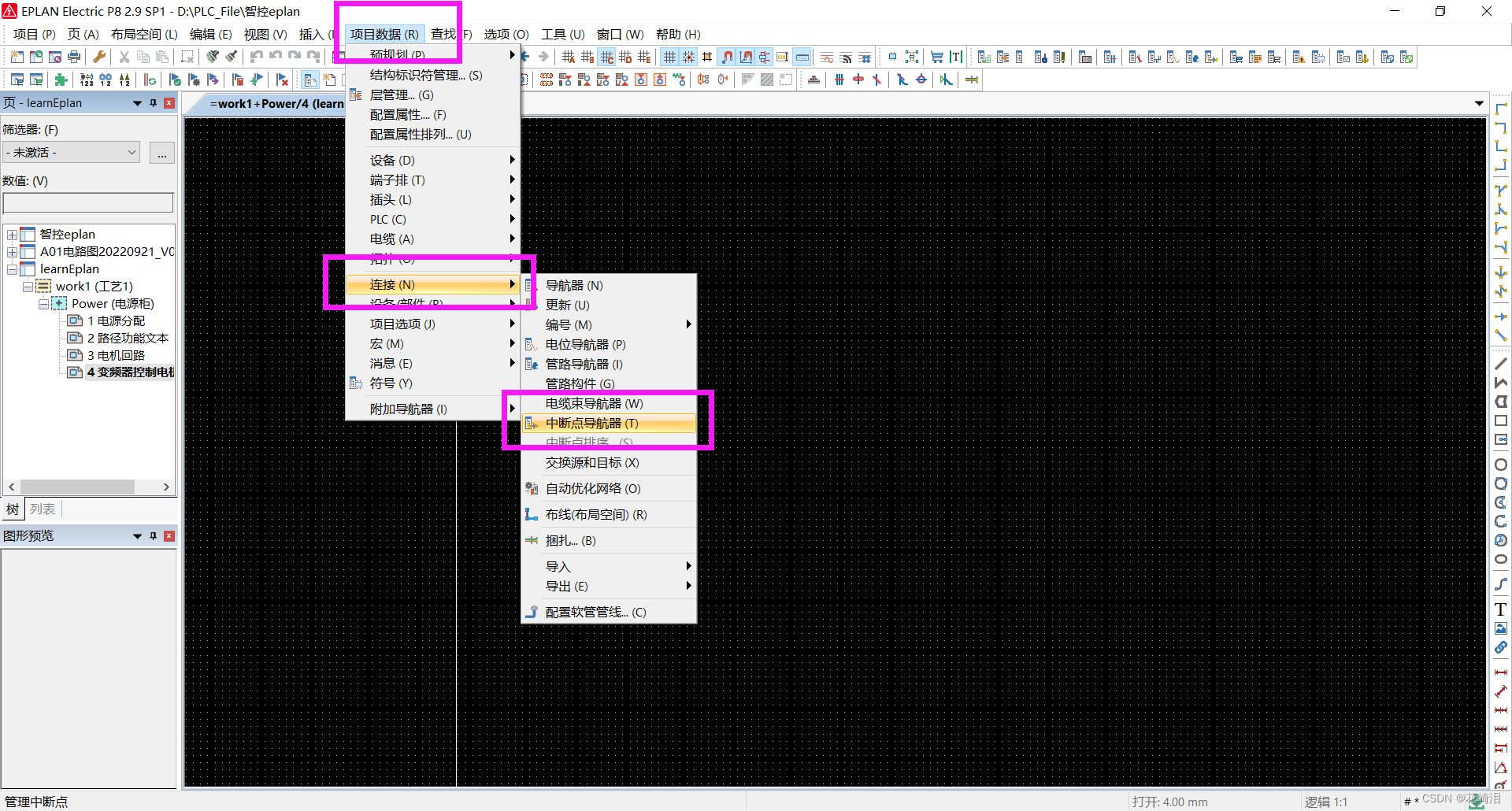

2.7.2 中断点导航器

在这里插入图片描述
在这里插入图片描述

2.7.3 普通元件的关联参考

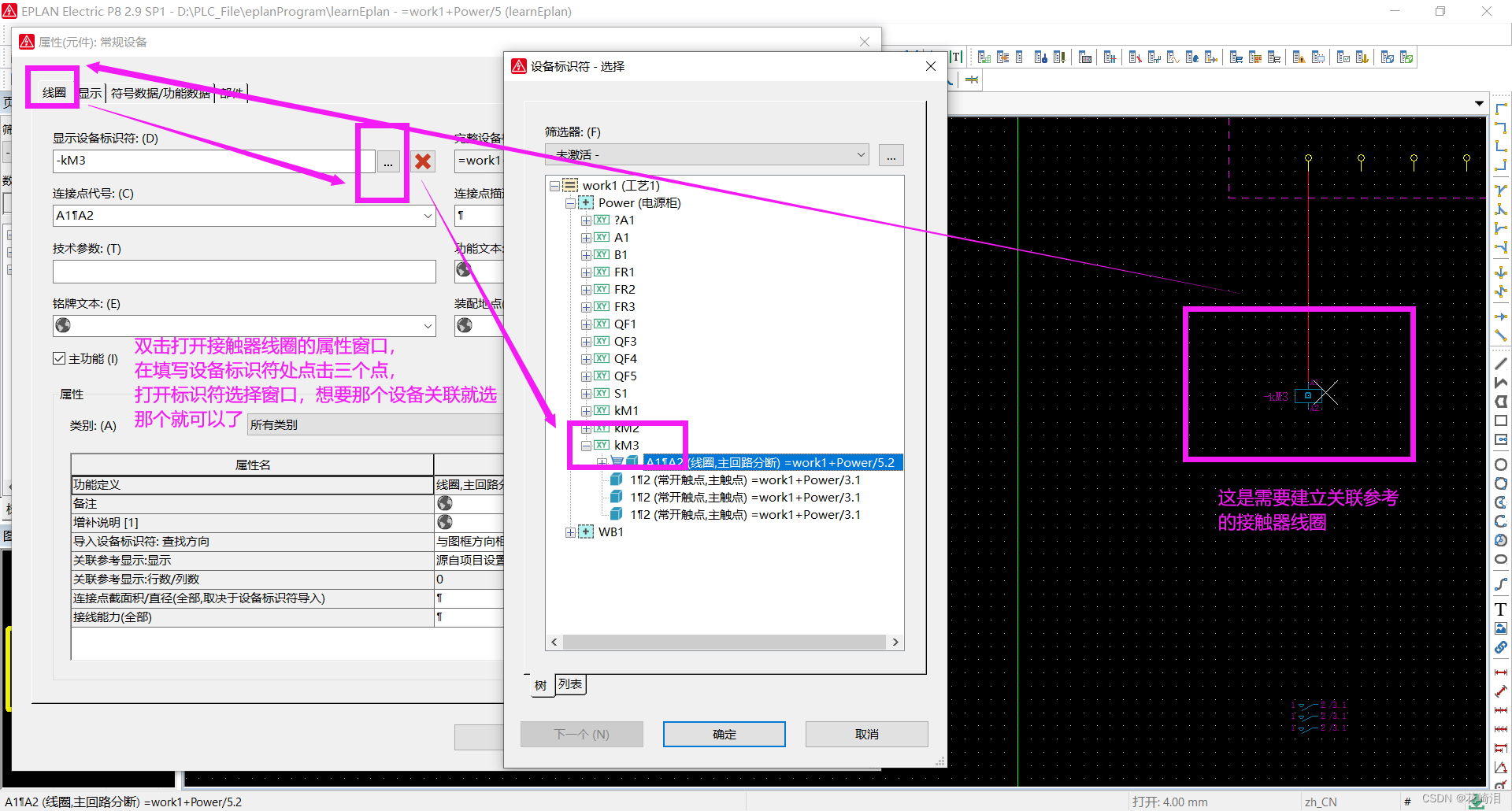

接触器线圈与主触点的关联参考
在这里插入图片描述

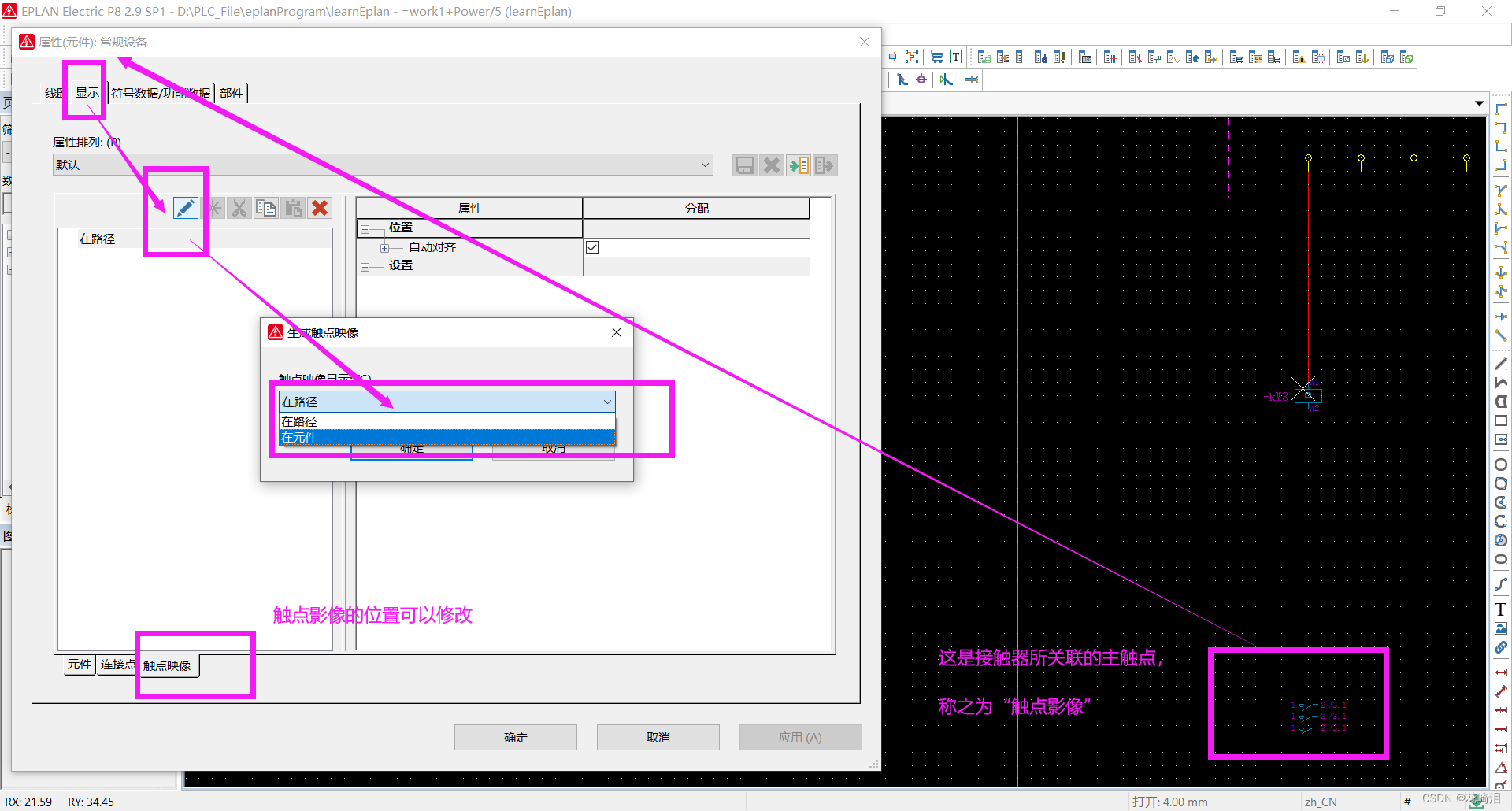

2.7.3.1 普通元件关联参考的触点映像

在这里插入图片描述

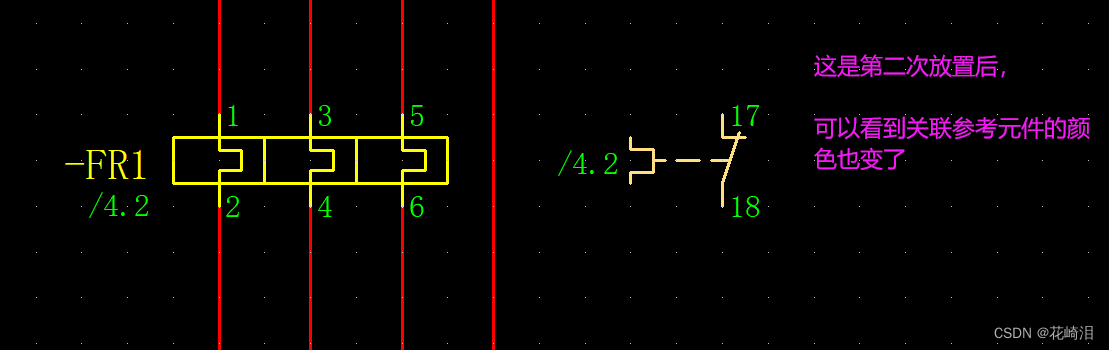

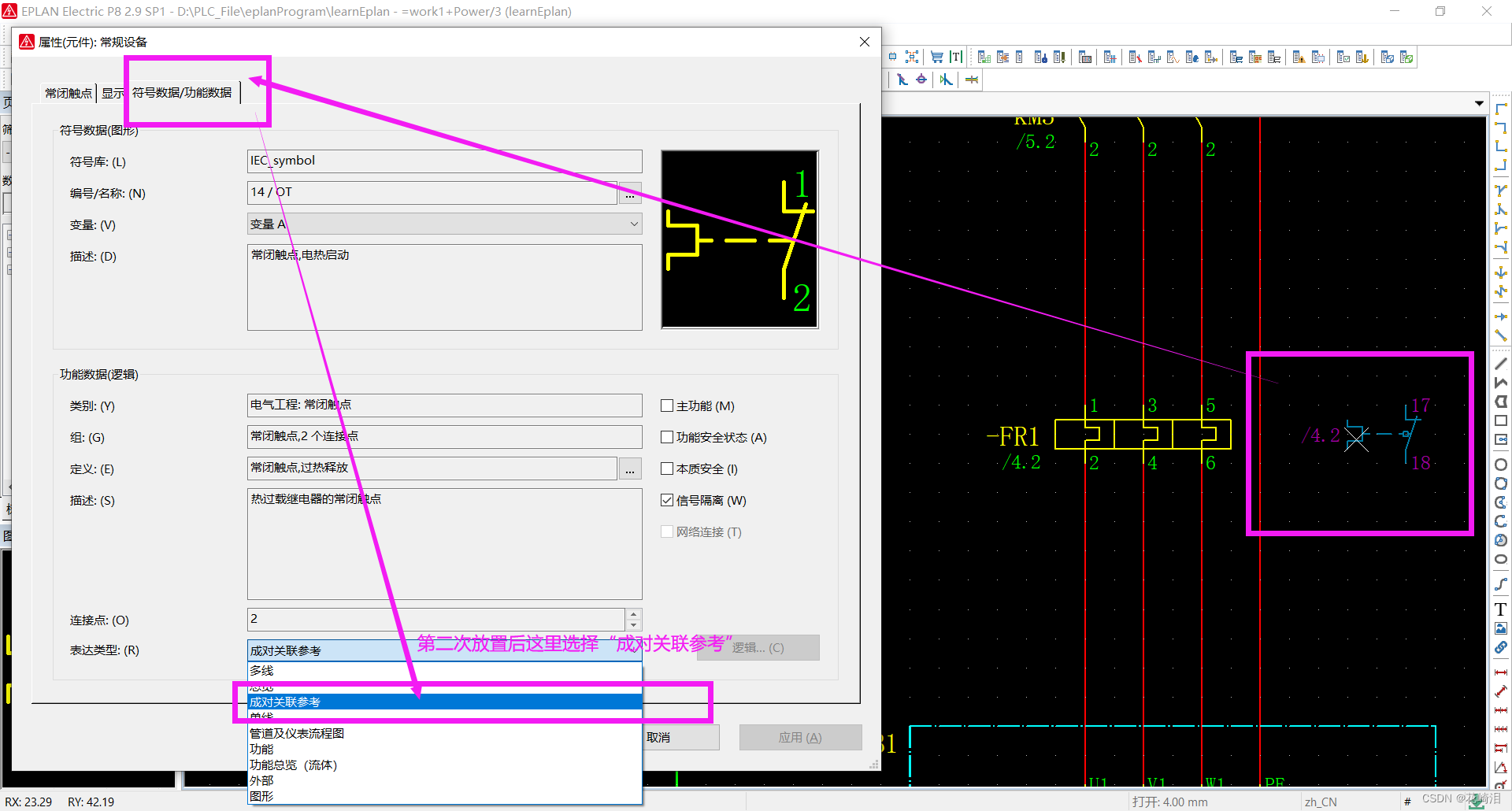

2.7.4 成对的关联参考

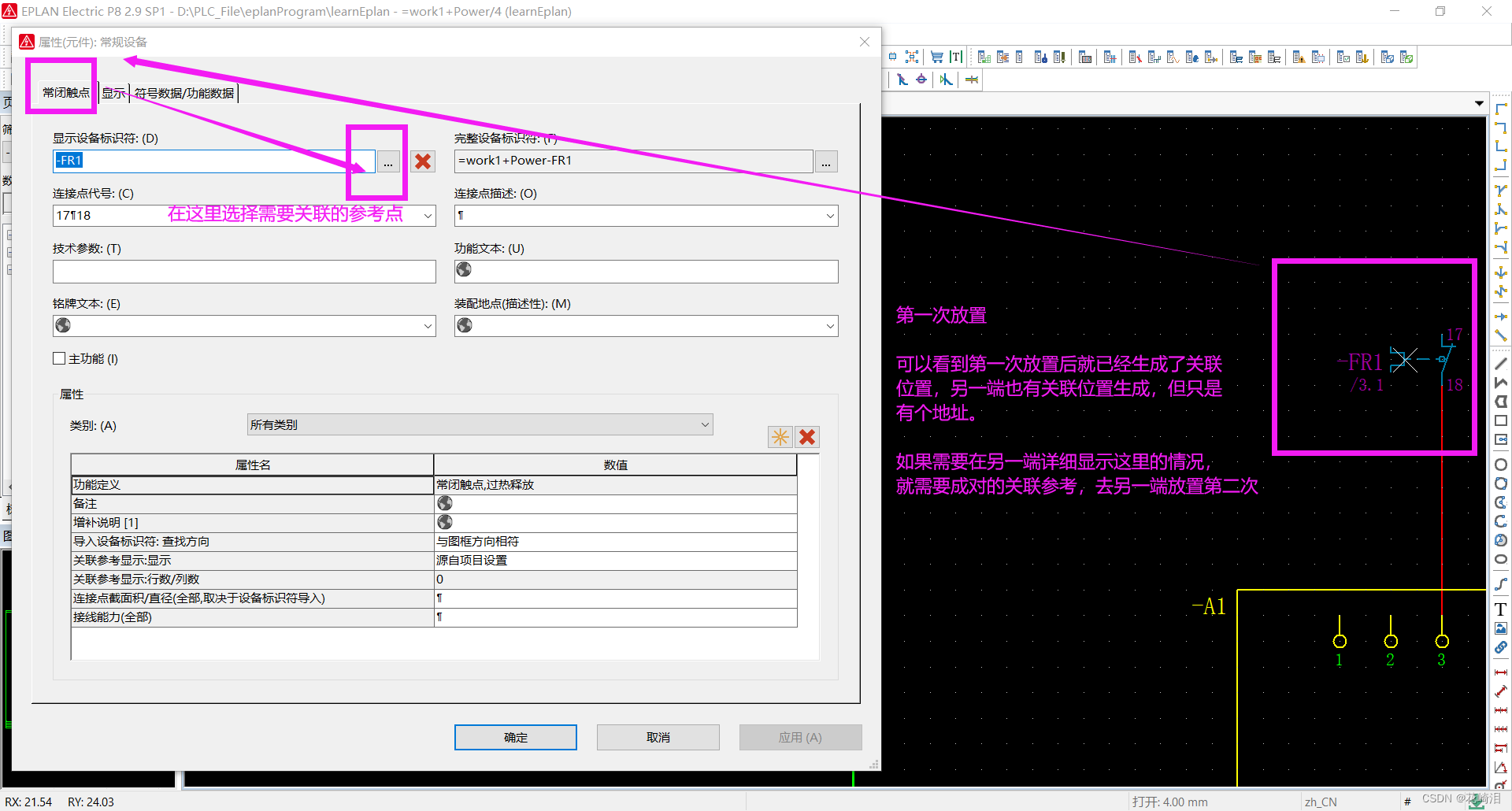

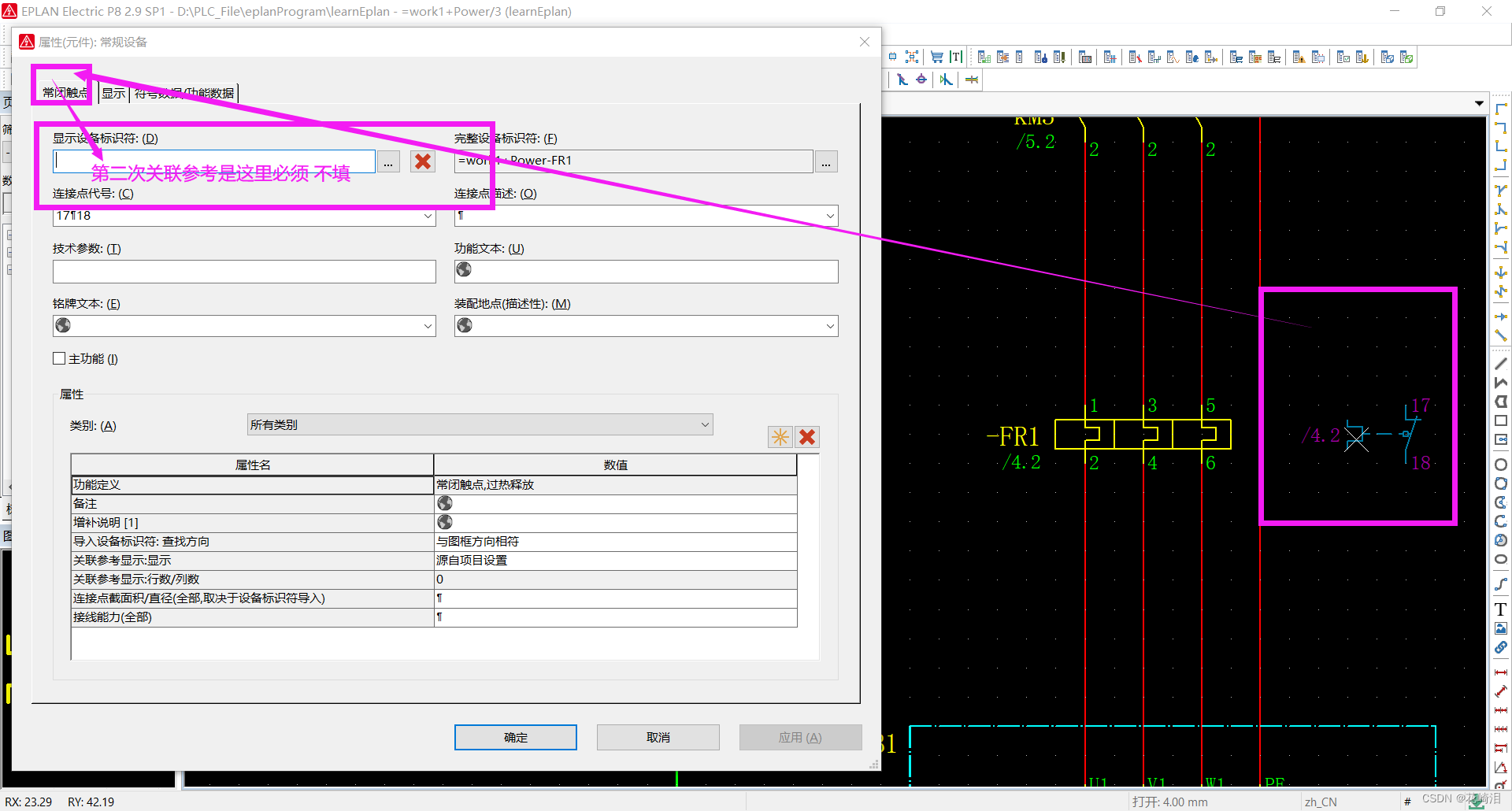

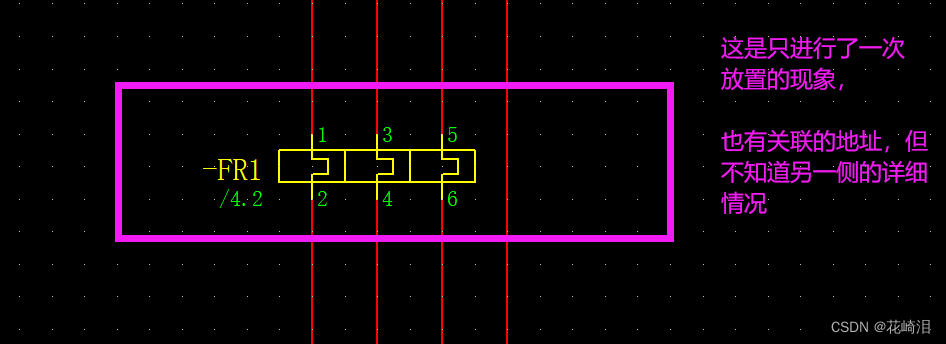

成对的关联参考需要放置两次
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

2.8 面向对象的设计

2.9 电缆

电缆:单芯电缆、多芯电缆、频闭电缆

2.9.1 电缆定义

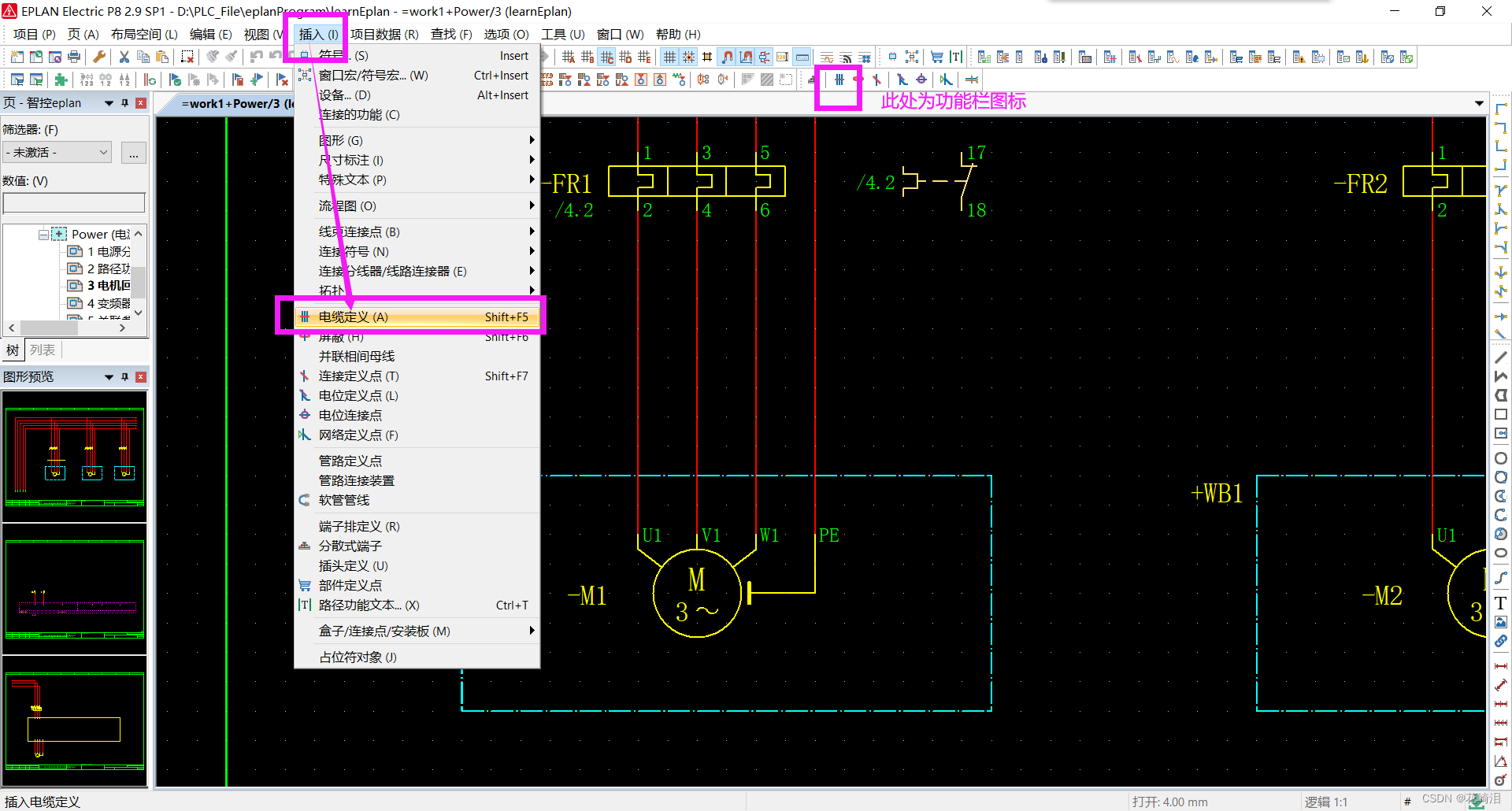

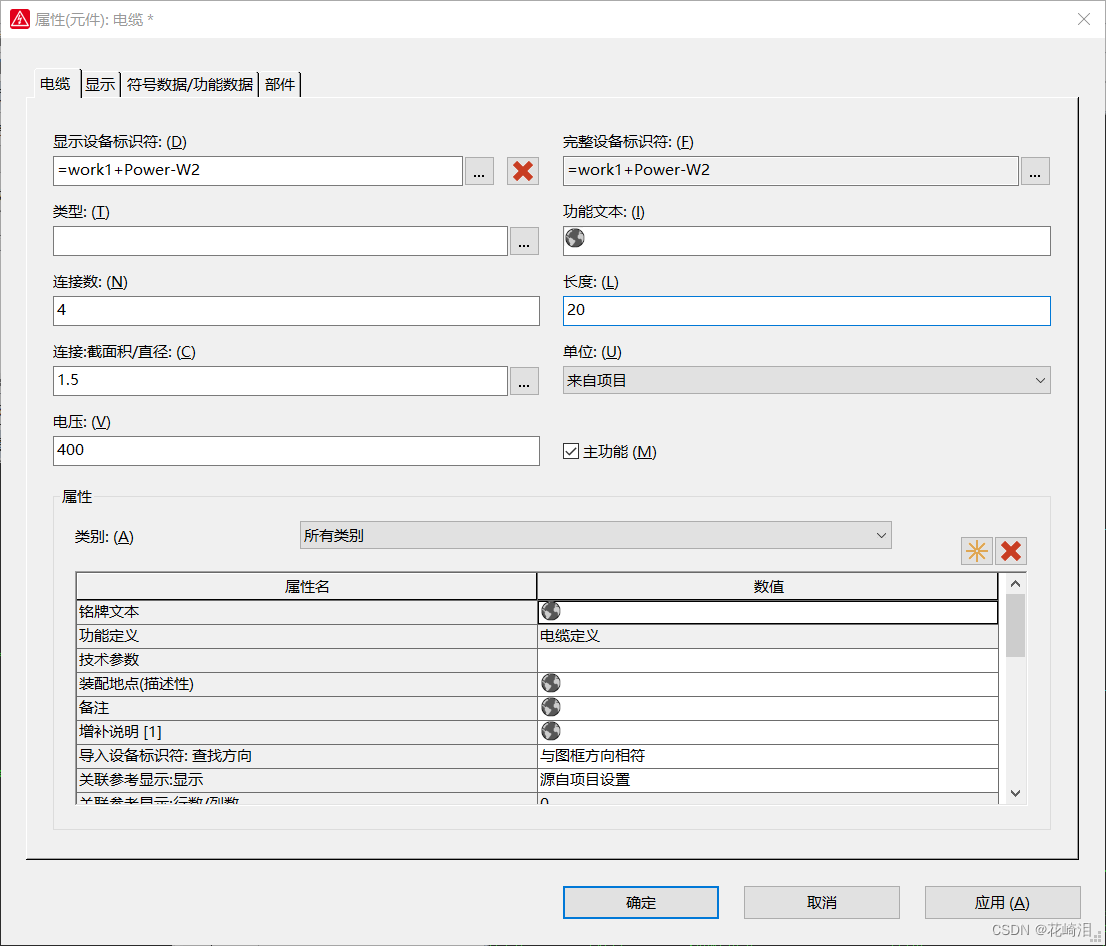

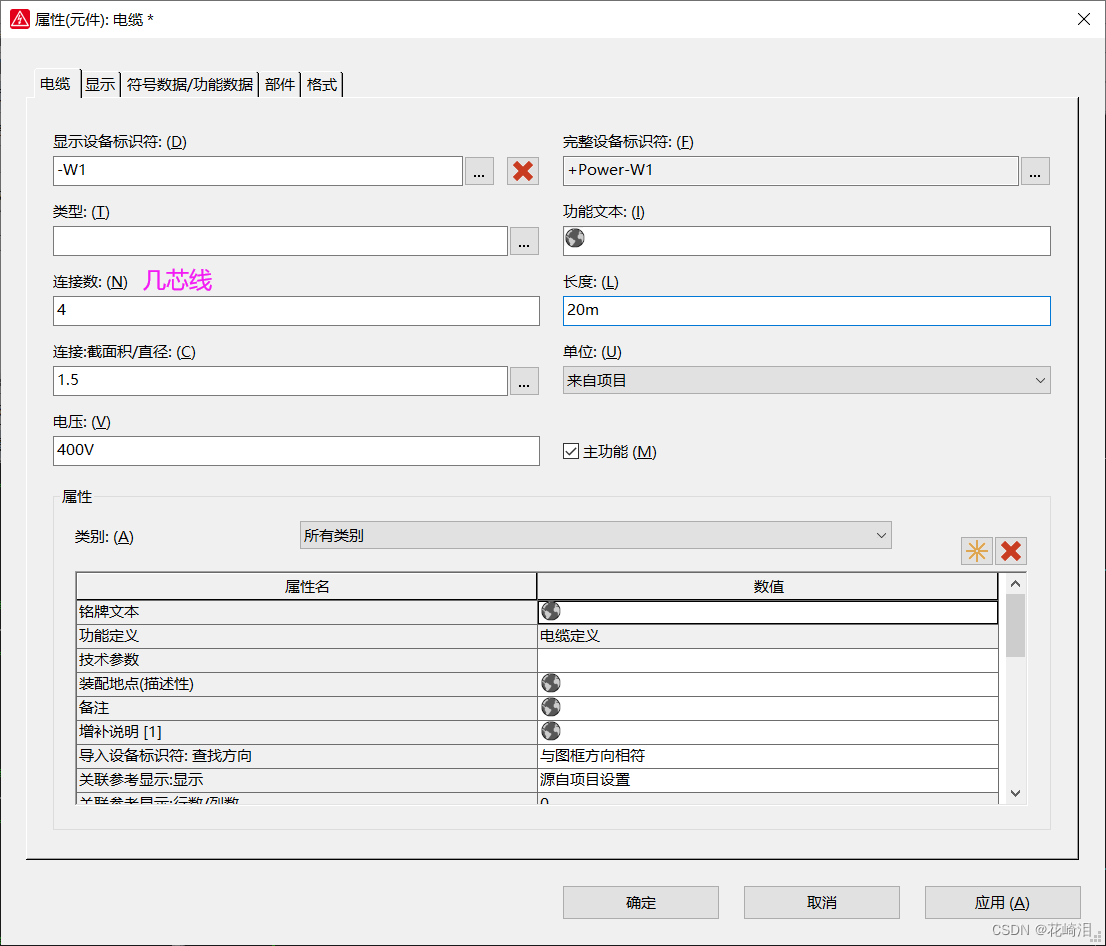

方法一:图形编辑区

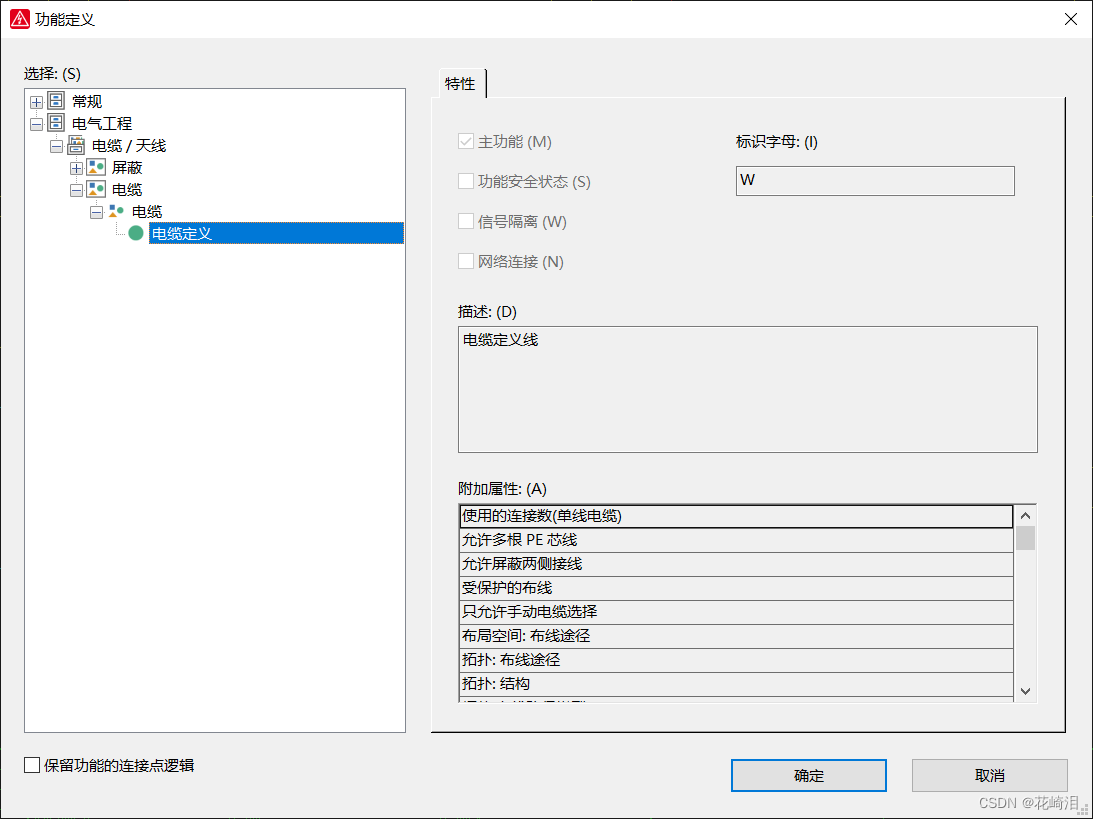

电缆定义:图形编辑区
在这里插入图片描述

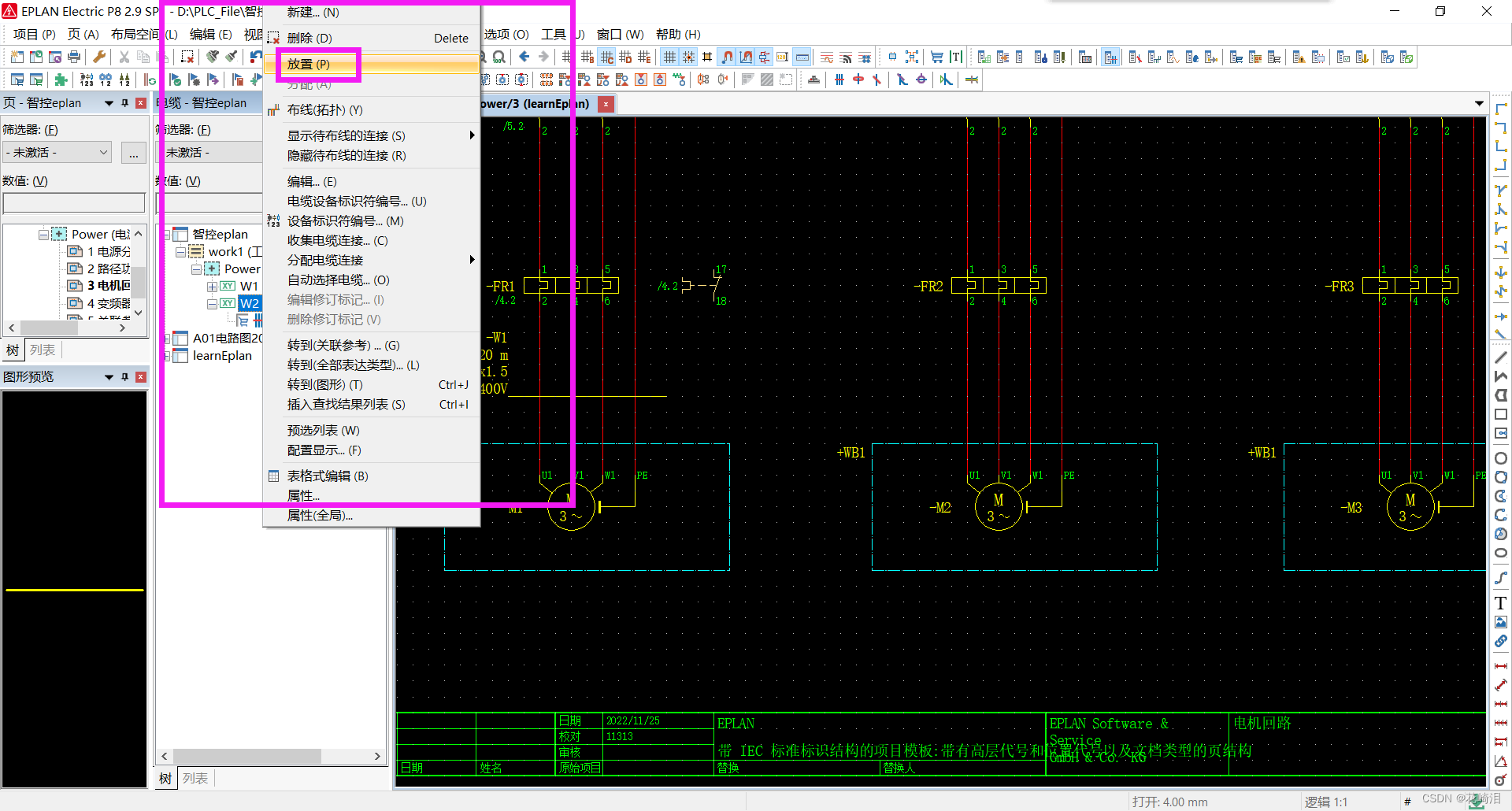

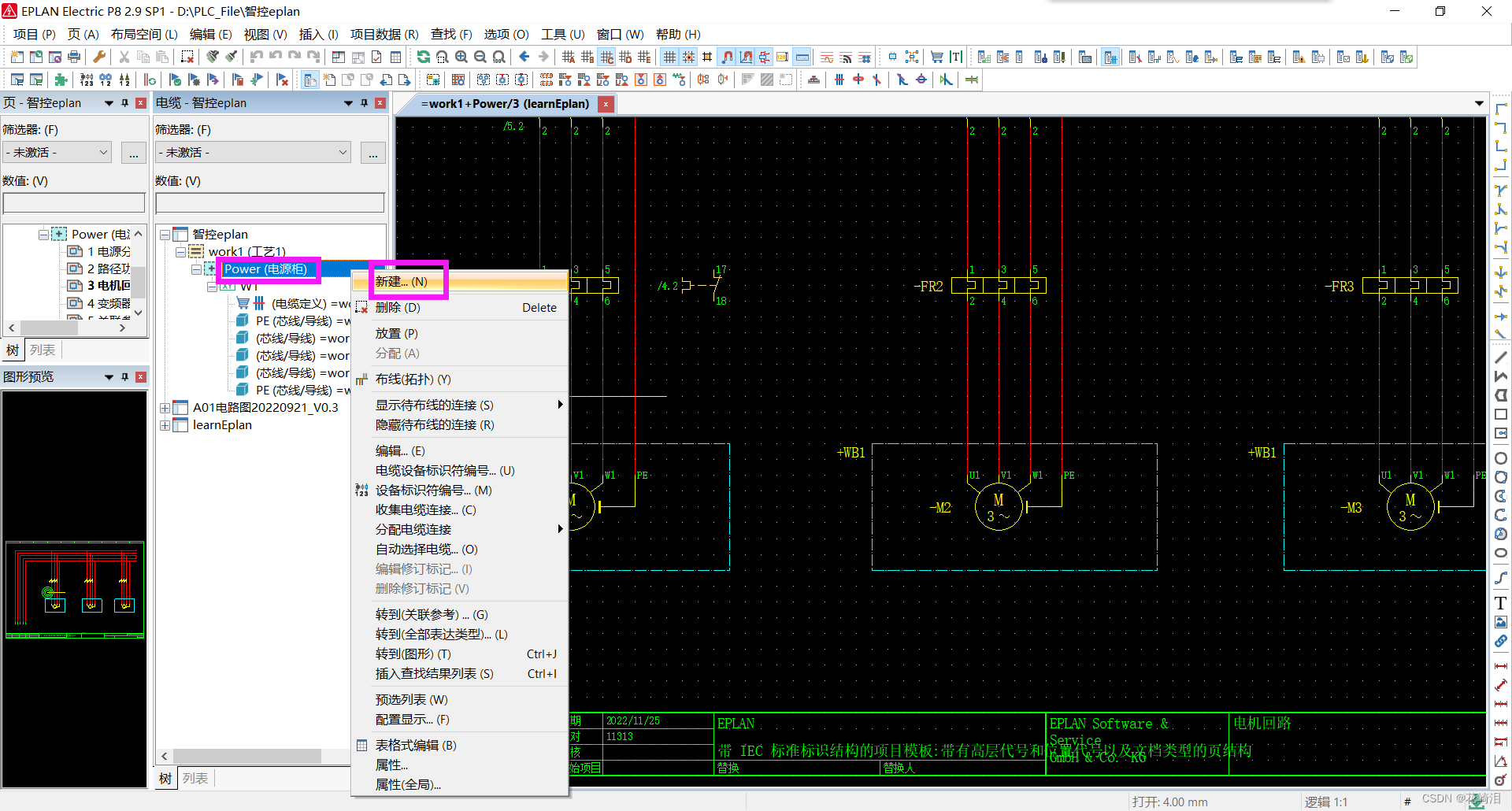

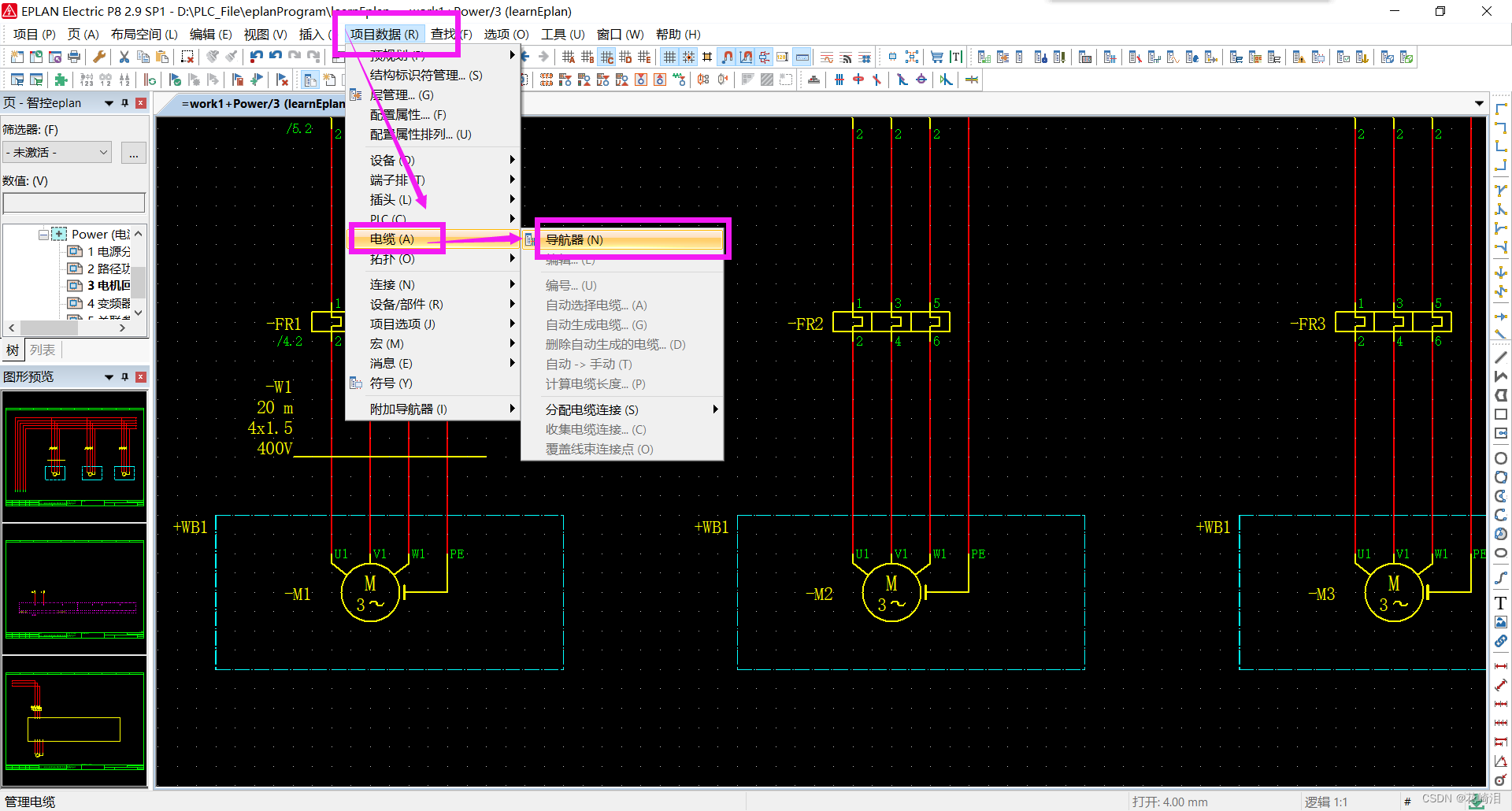

方法二:电缆导航器
电缆导航器

2.9.2 屏蔽线缆

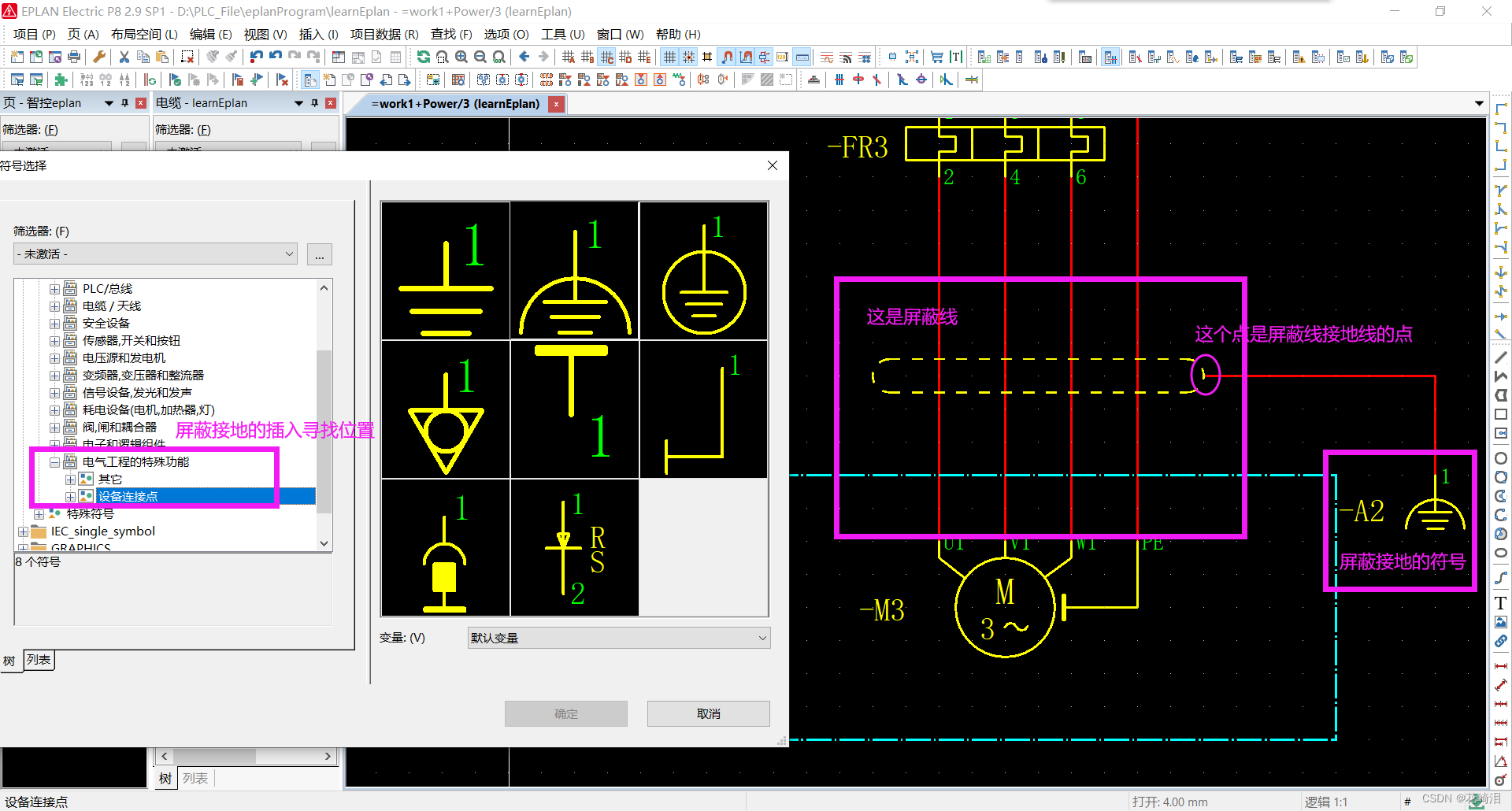

屏蔽线与普通的区别:屏蔽线需要接地,且接地的节点一般放在右侧,所有在绘制屏蔽线时,从右往左画。
在这里插入图片描述

2.10 端子和端子排

使用面向图形的思想:通过插入,来实现端子绘制
使用面向对象的思想:通过导航器,先创建出端子对象,再使用

常见的使用位置为:从配电柜,到设备现场,比如,从配电柜内

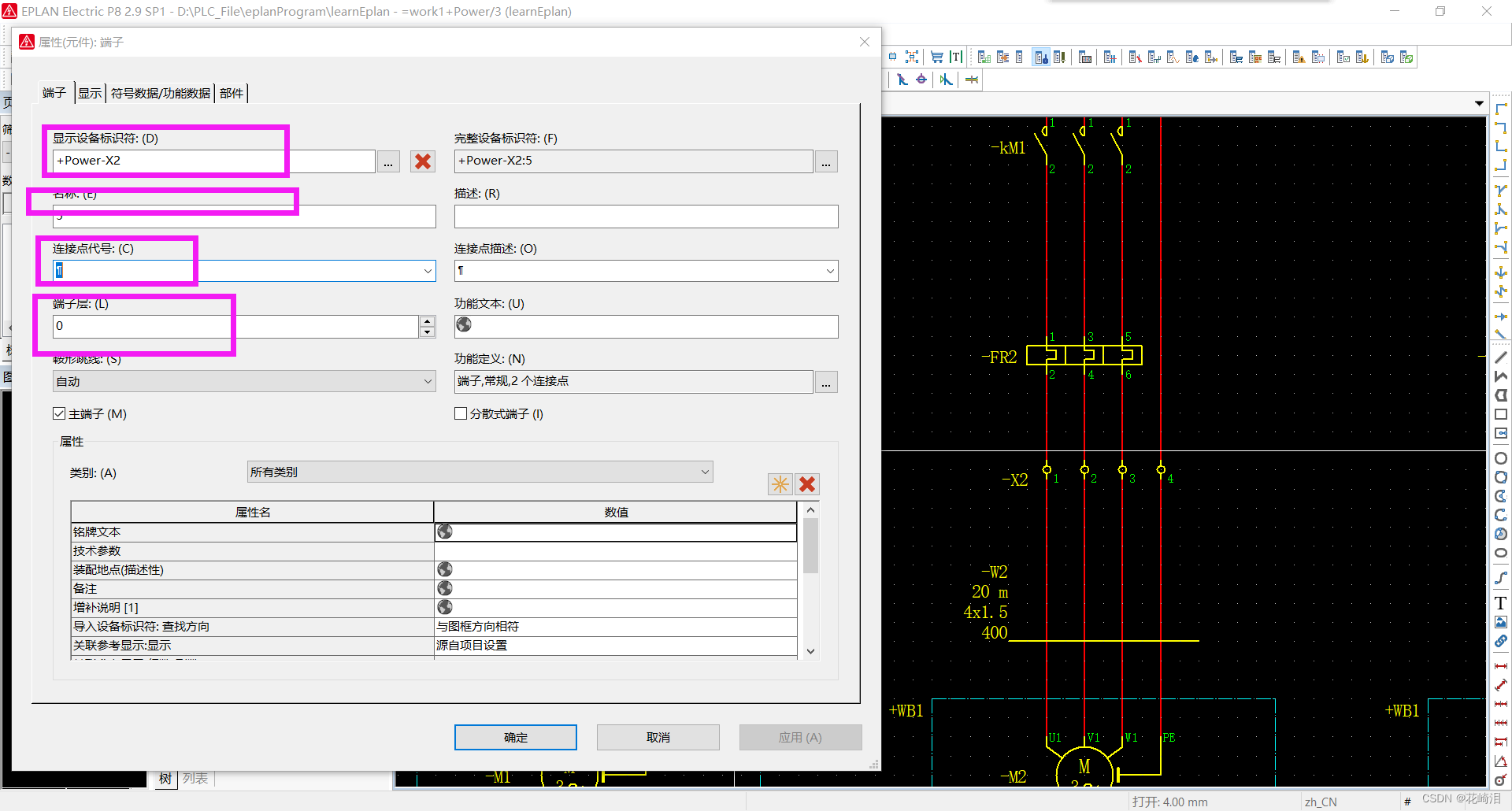

2.10.1 端子

方法一:
直接插入,通过 插入->符号->找到端子->插入到图纸中即可

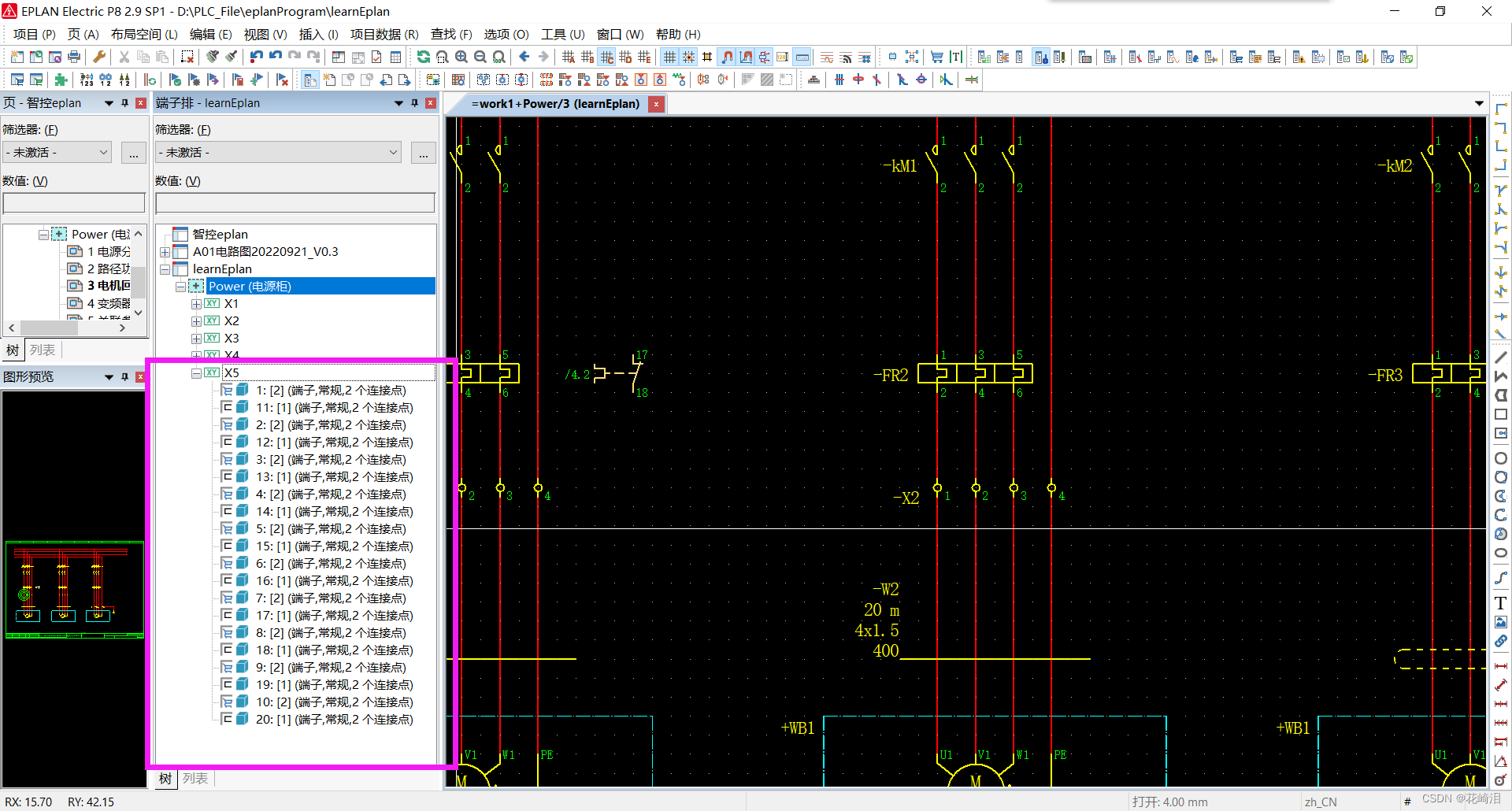

方法二:

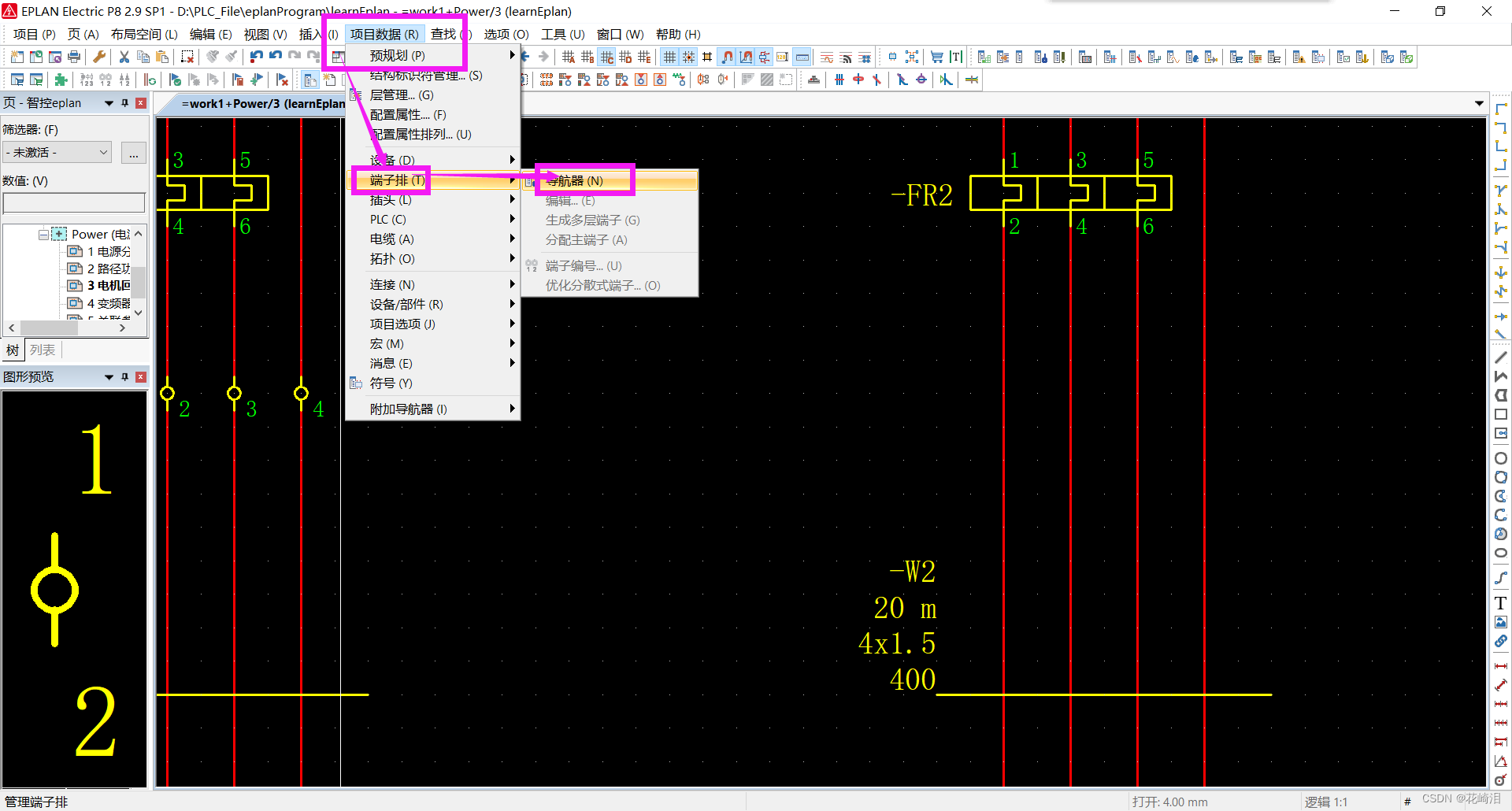

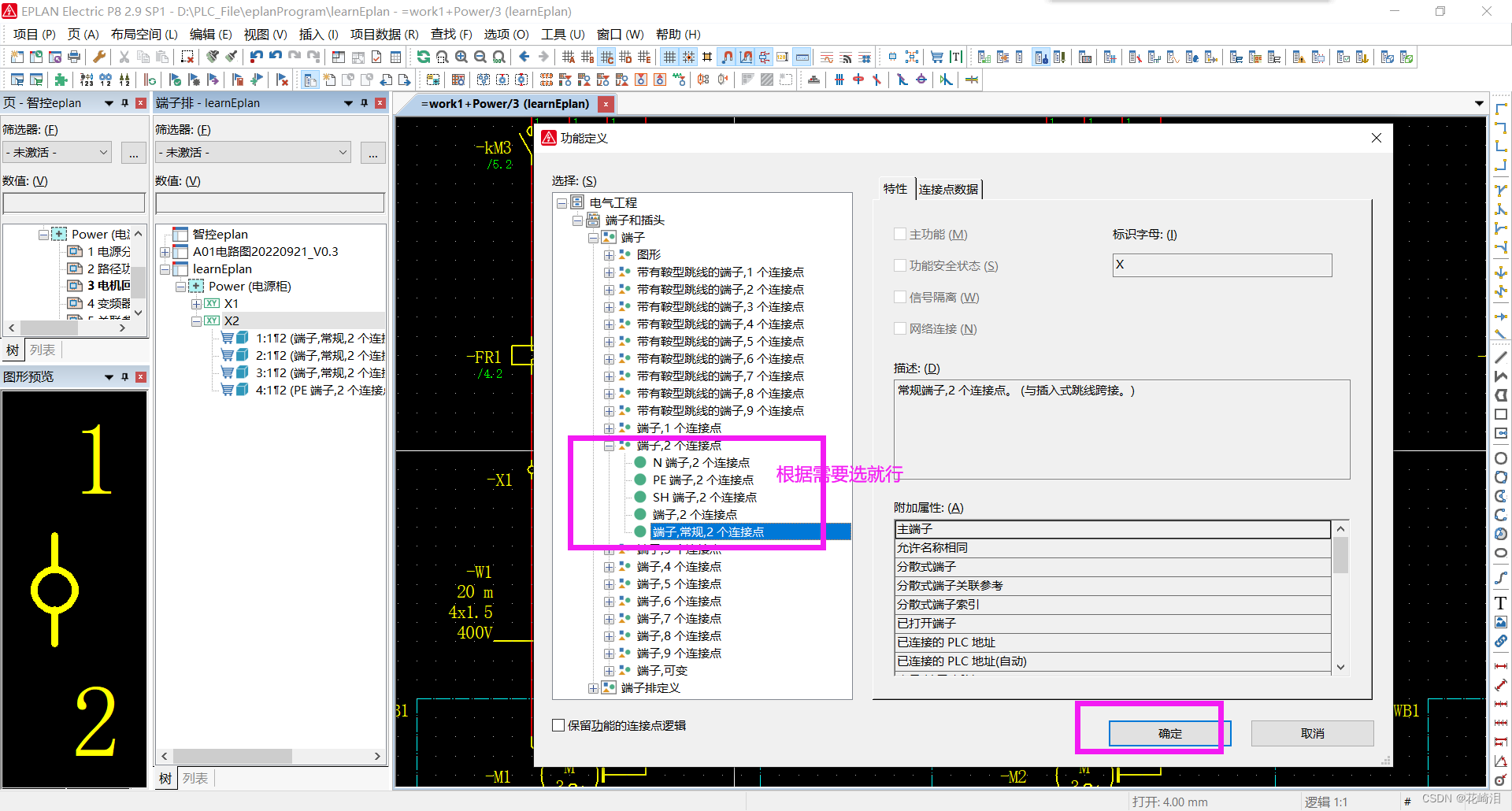

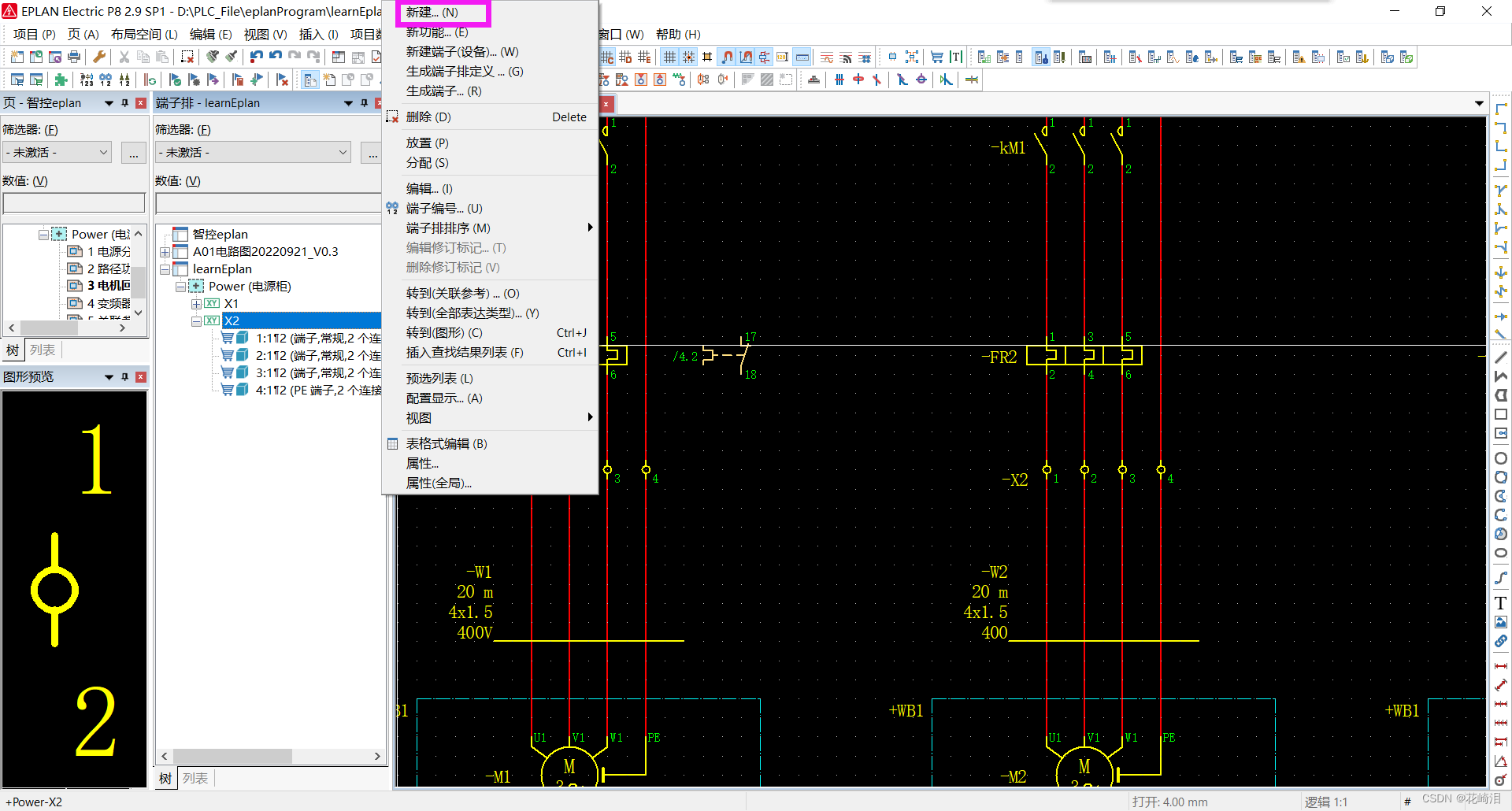

通过导航器,一个端子一个端子创建,然后在图纸上插入端子排即可
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

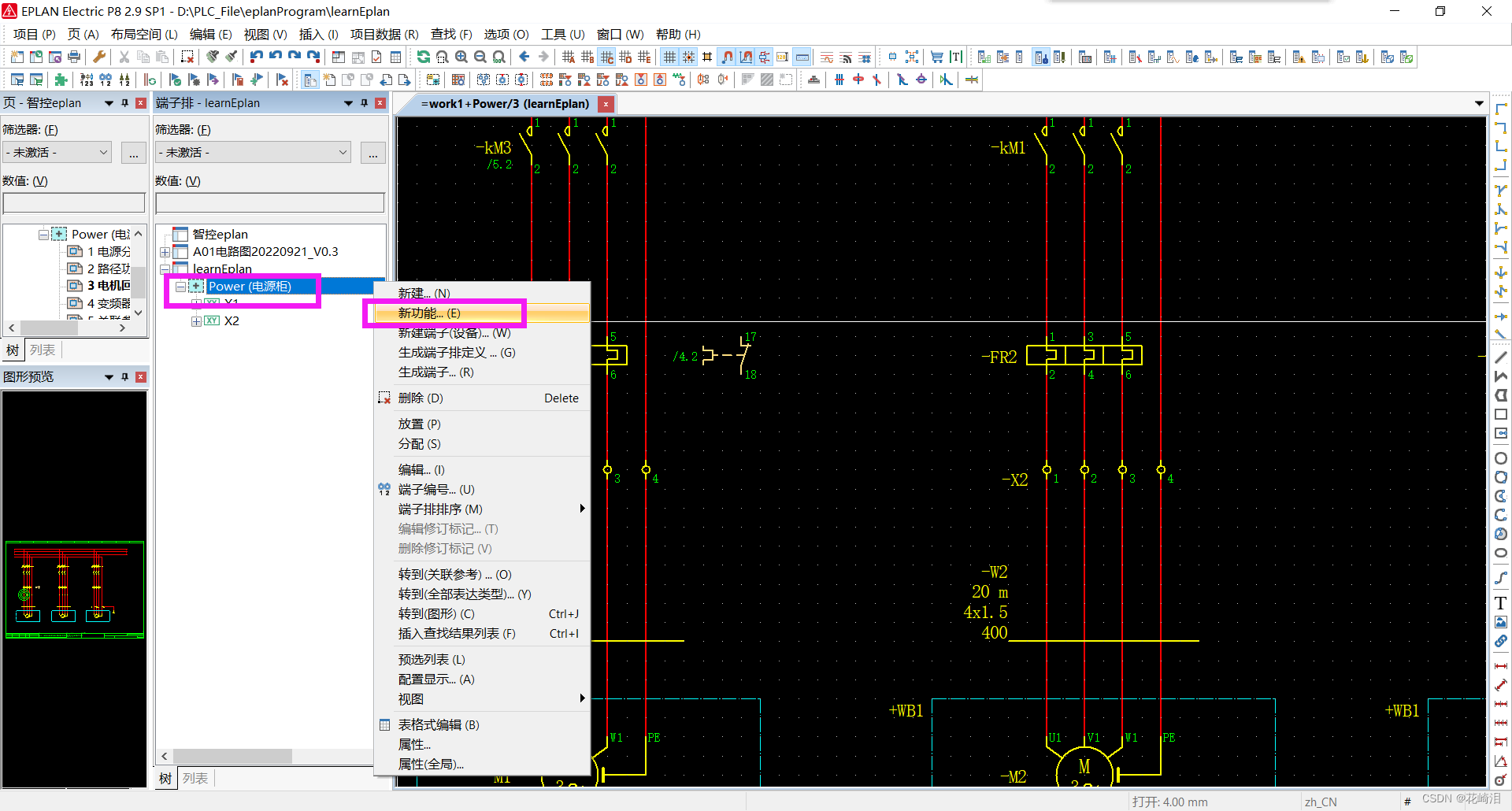

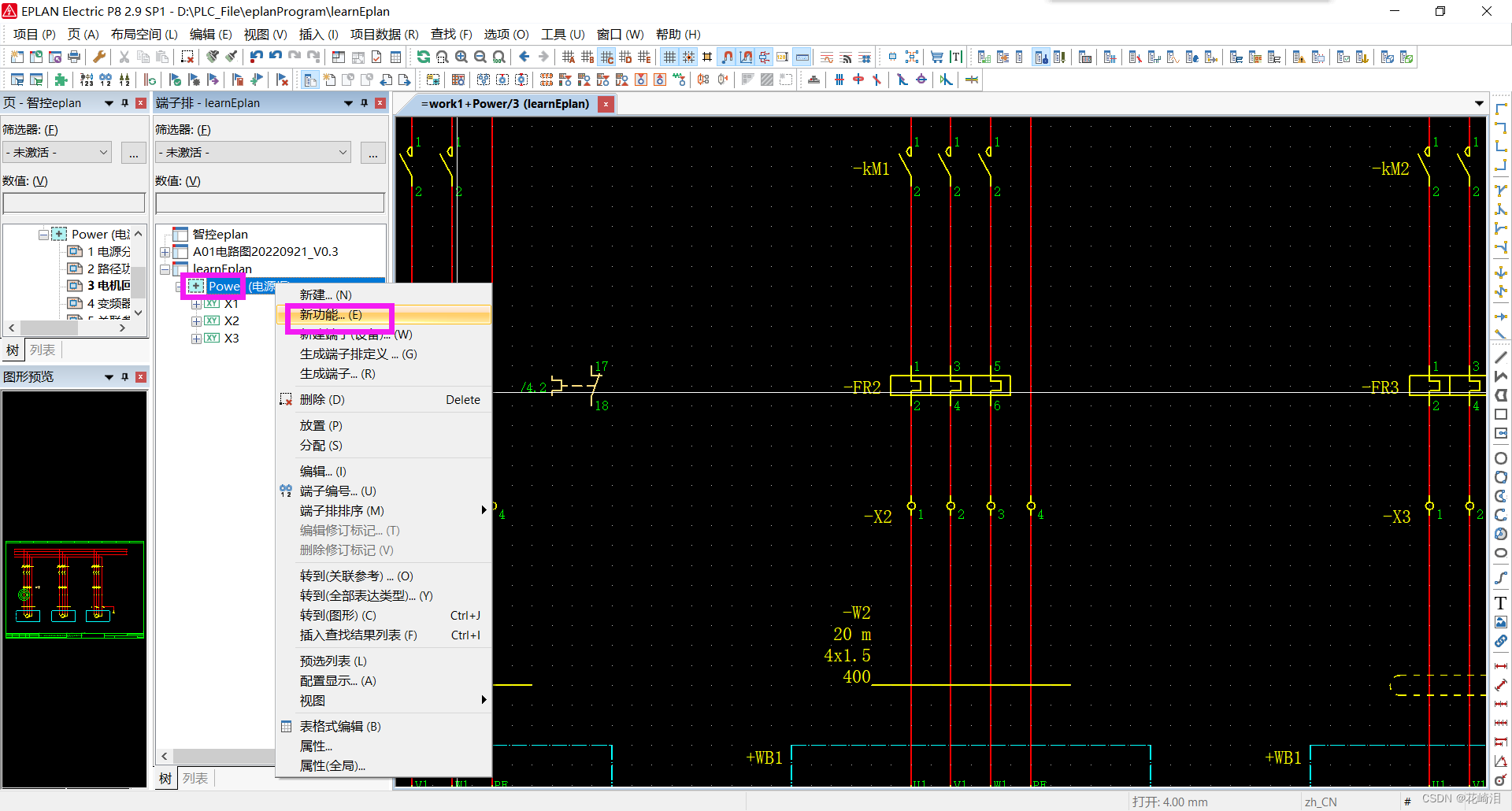

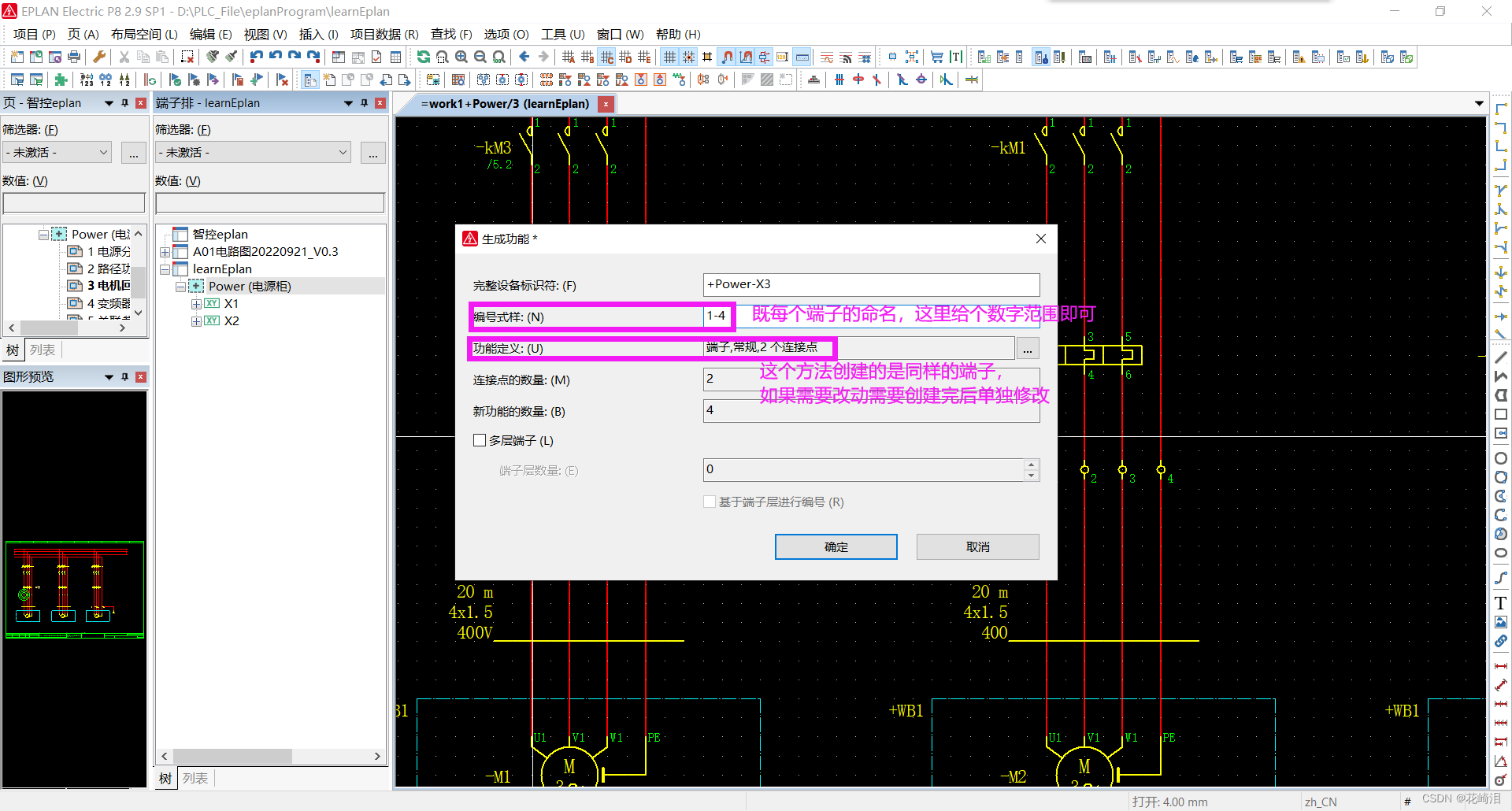

方法三:一连创建多个端子(通过“新功能”这个功能)
在这里插入图片描述
在这里插入图片描述

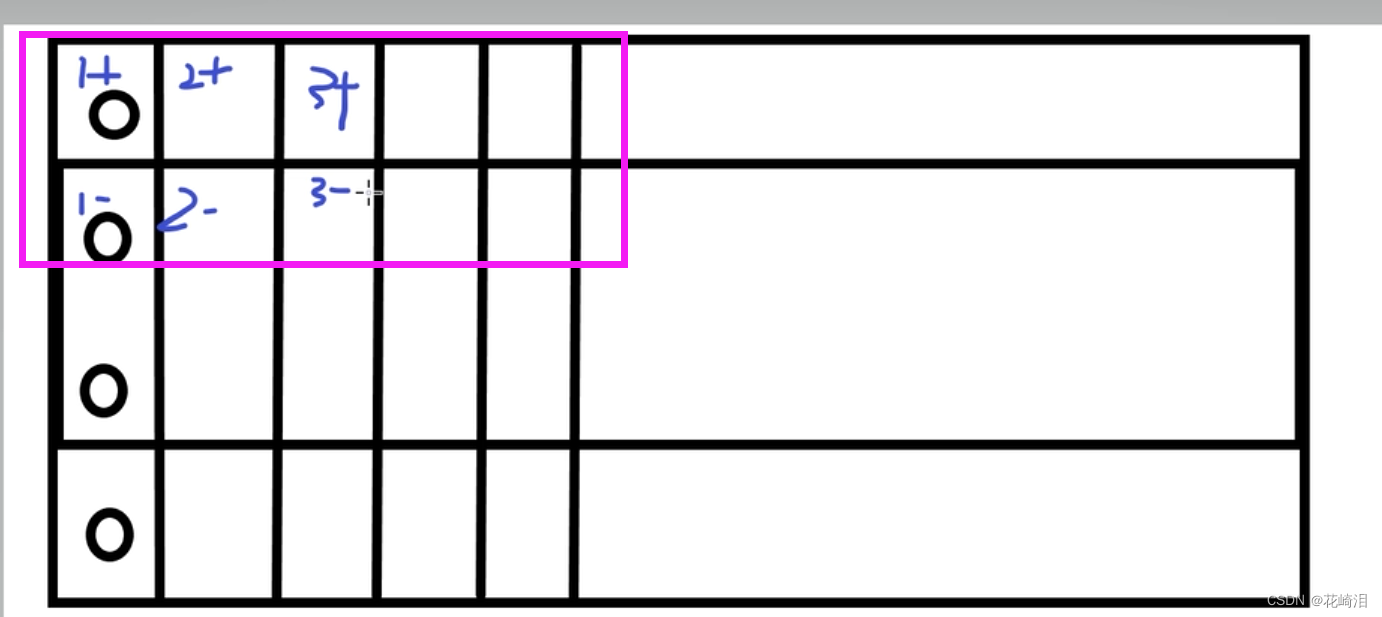

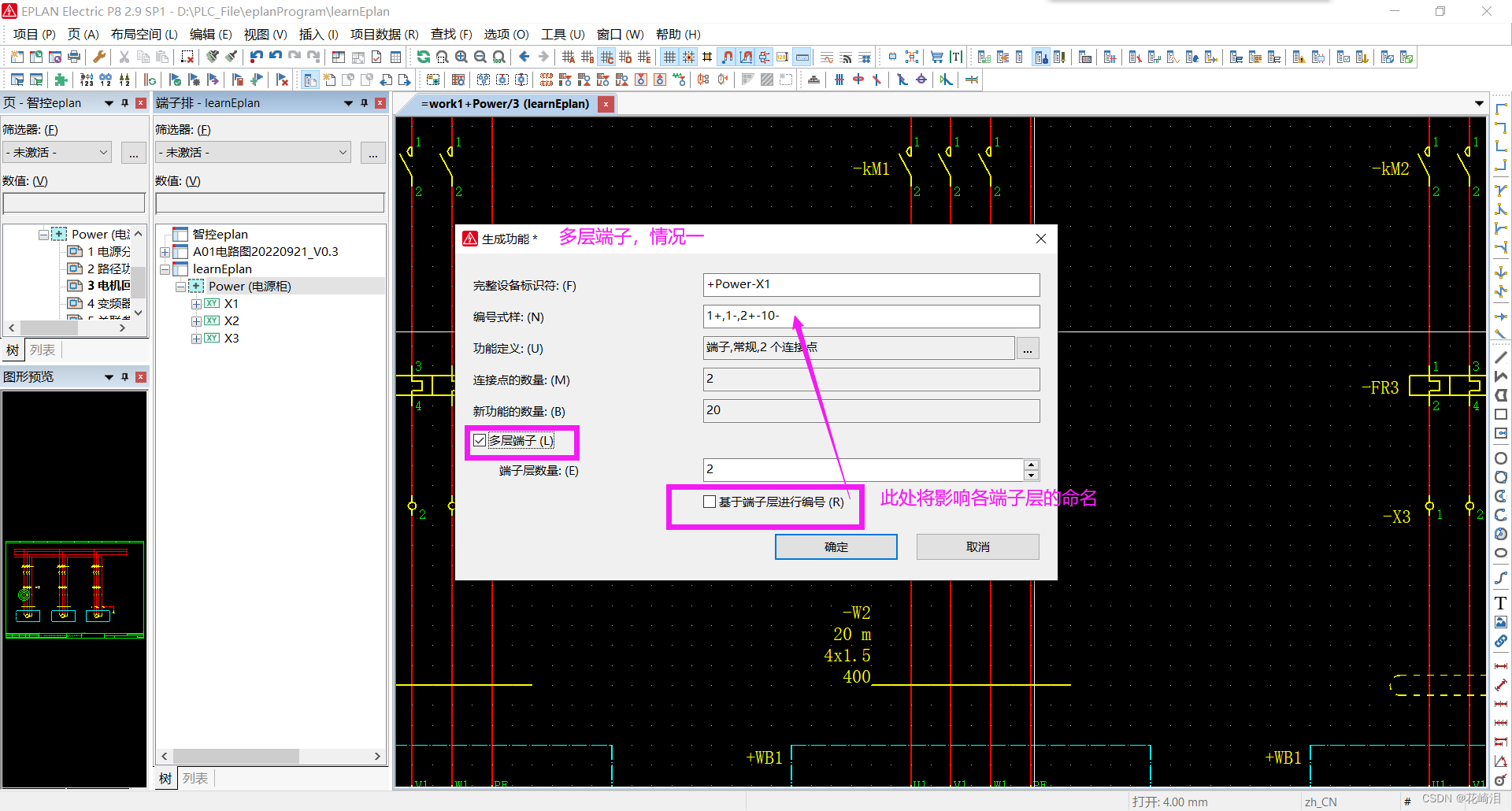

2.10.2 多层端子

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

2.11 PLC设计

2.12 线号放置和层管理

连接:两个符号连接点之间的连线

2.12.1 点位定义点

点位定义点可以改变各点位属性,不如U、V、W的颜色。
如果线路图没问题,所有的图纸中同点位显示一样的颜色。

新建点位定义点后,必须给出点位名称才有效。
颜色更改后需要进行更新

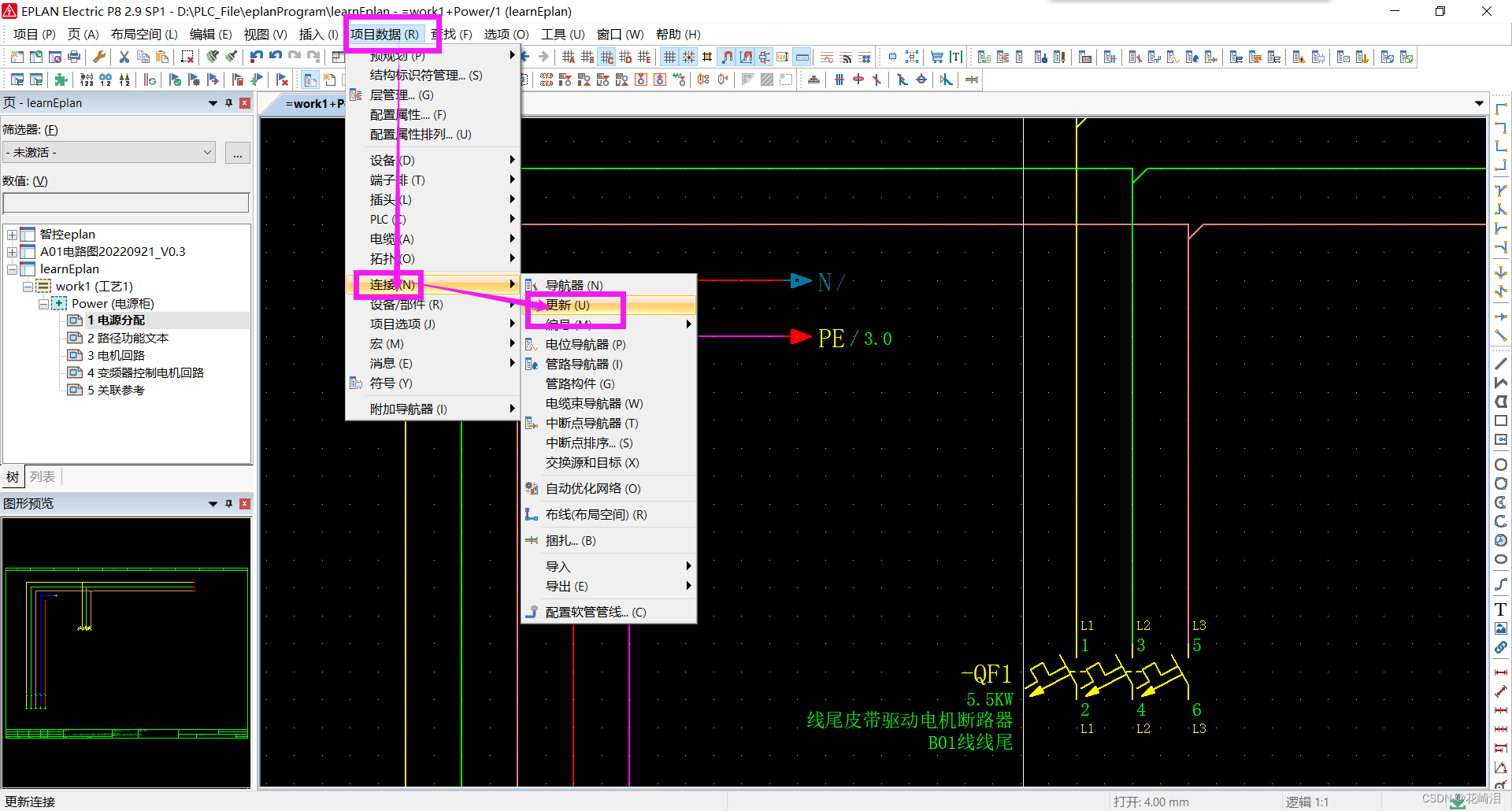

在这里插入图片描述

2.12.2 连接定义点

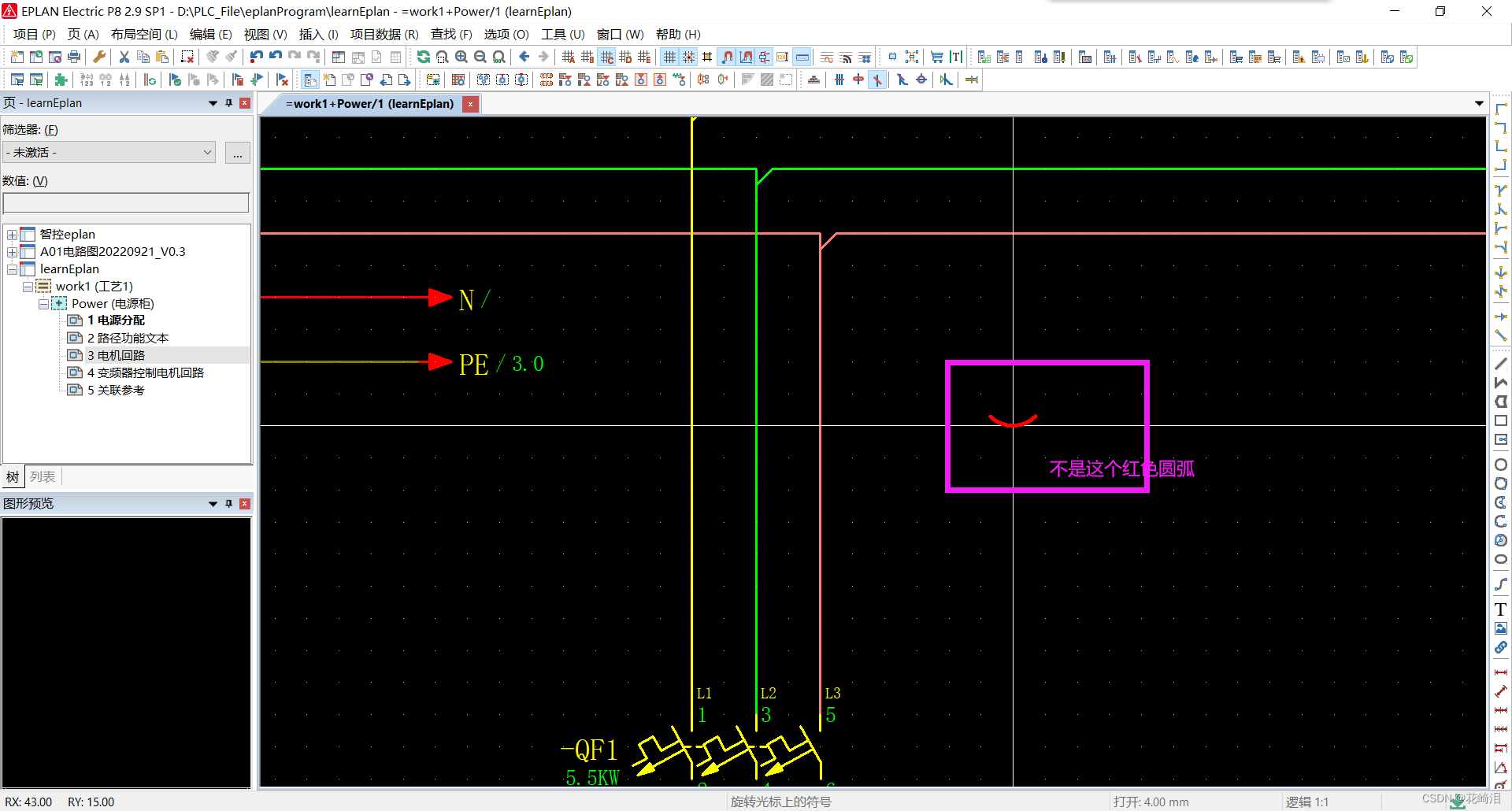

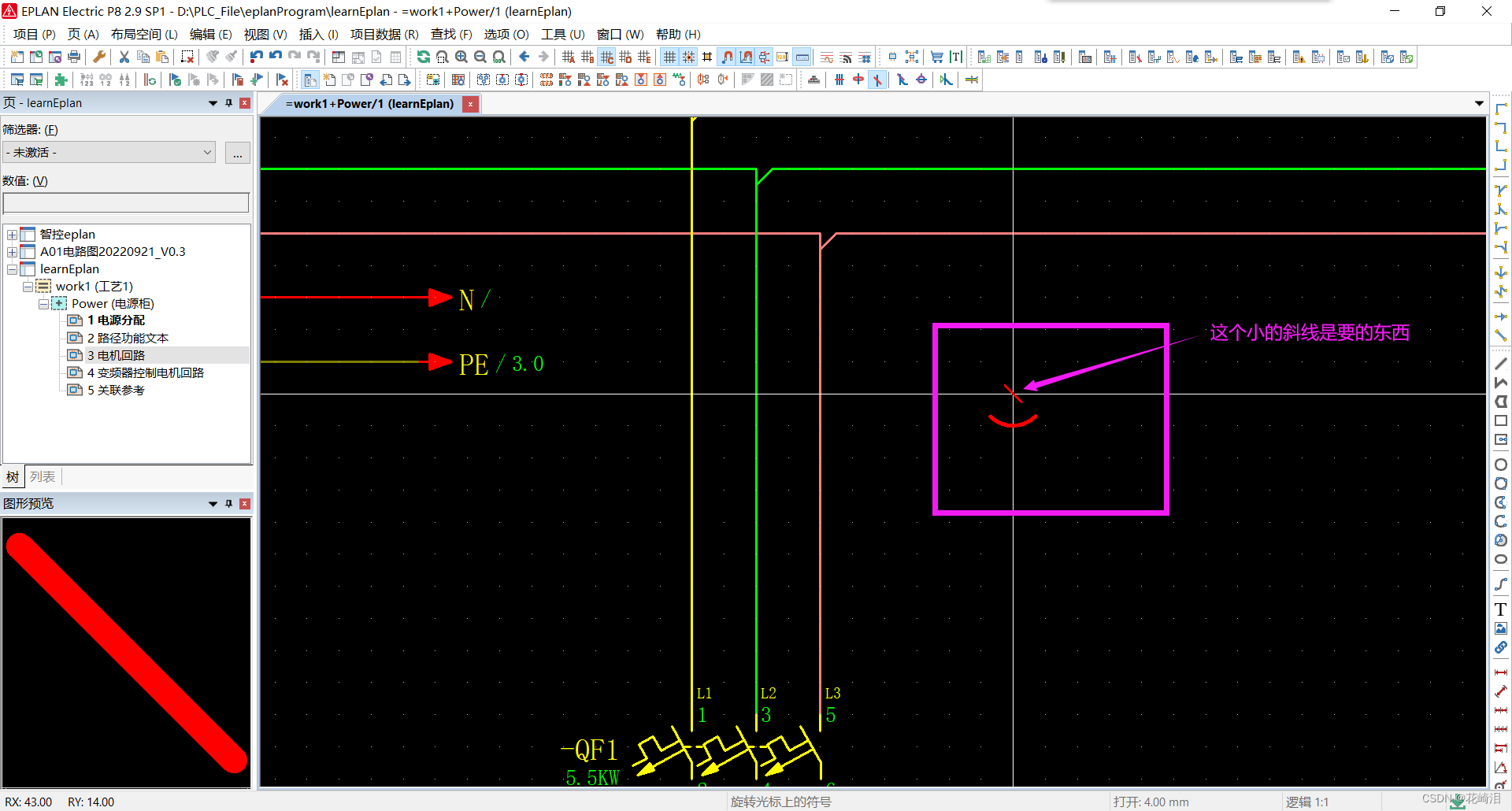

第一次使用连接定义点是什么也看不到,如下
在这里插入图片描述

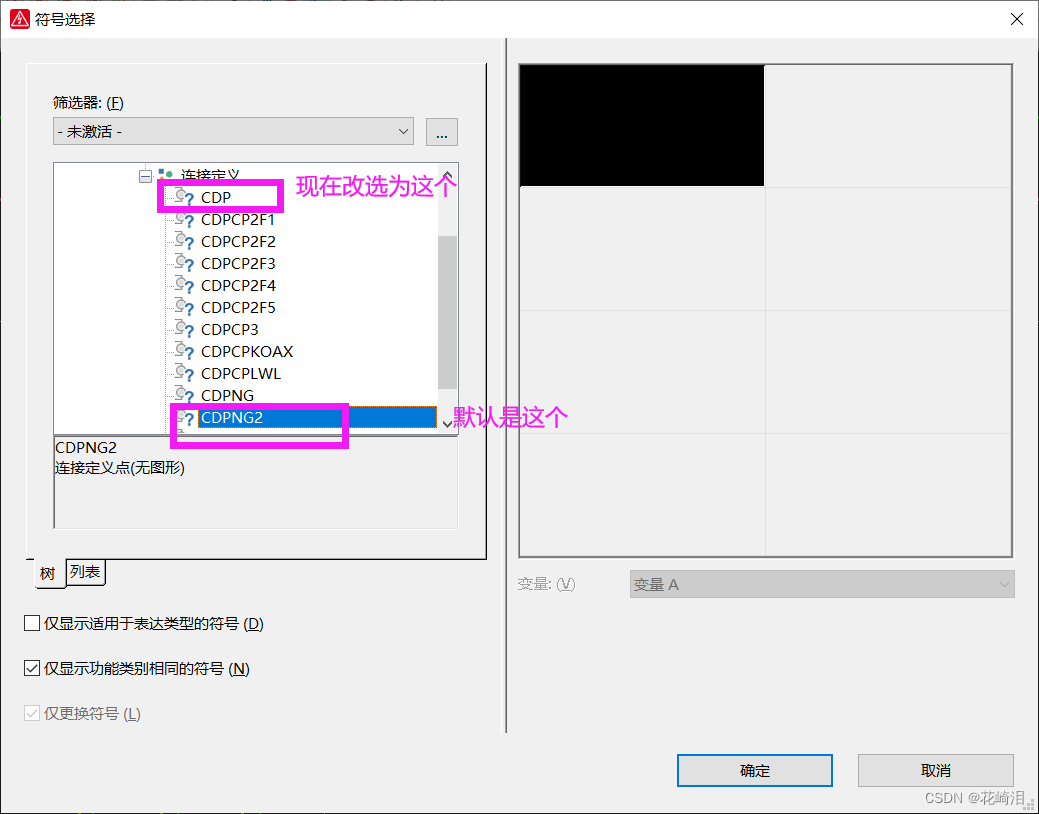

如下操作可以显示出来:在这个状态下,点一下删除键,
在这里插入图片描述
正常如下
在这里插入图片描述
手动设置线号:选中连接定义点,放到指定位置,设置相关信息即可

自动设置线号:

2.13 部件库管理

现有版本不支持部件库

2.14 报表

2.15 宏

2.16 封面表格

2.17 安装板布局

2.18 3D布局

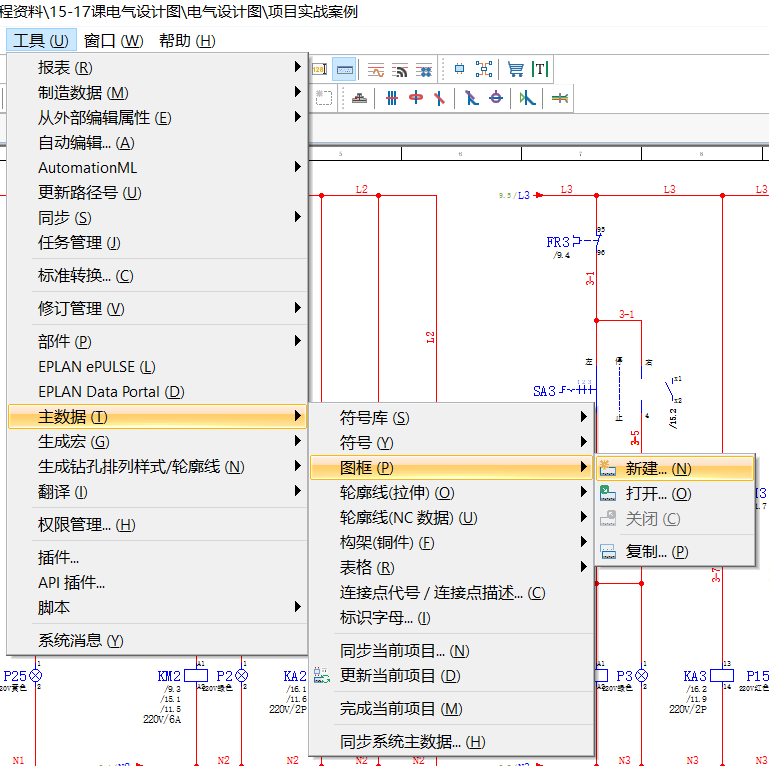

2.19 图框修改和创建

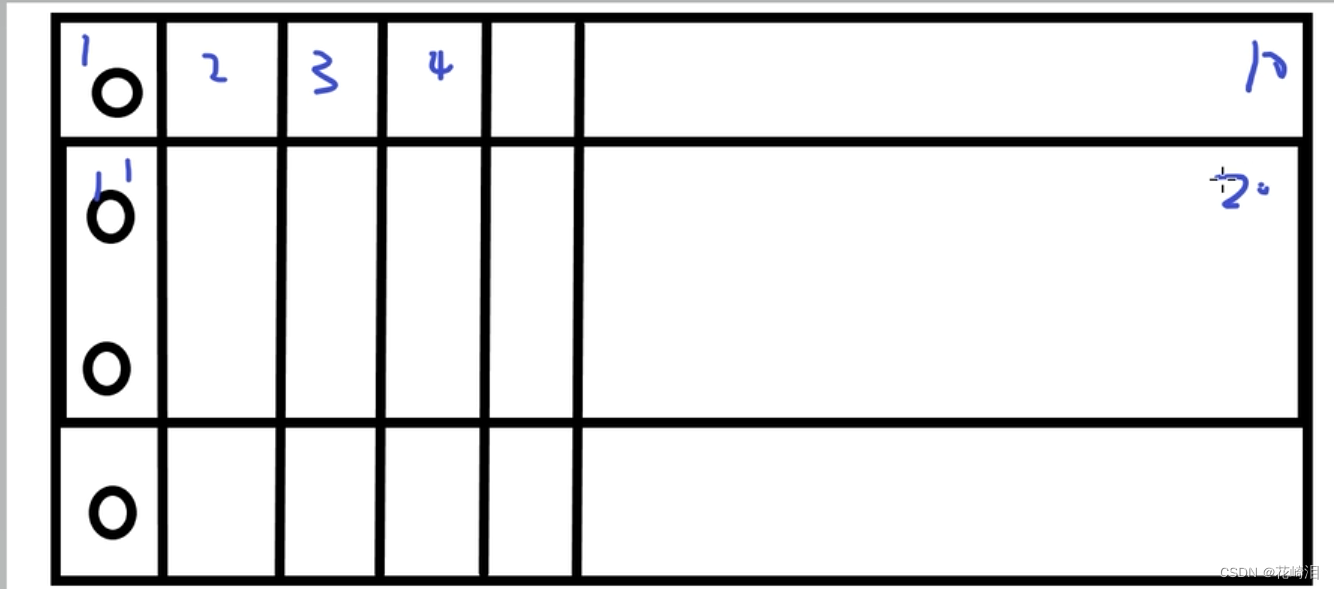

在这里插入图片描述
创建保存路径后,出来的是一张空白页,说明也没有,咱们就在此进行绘制,绘制过程类似CAD的框图绘制,自定义框的尺寸。

三、频繁使用的基础知识

3.1 连接符号

3.1.1 断点

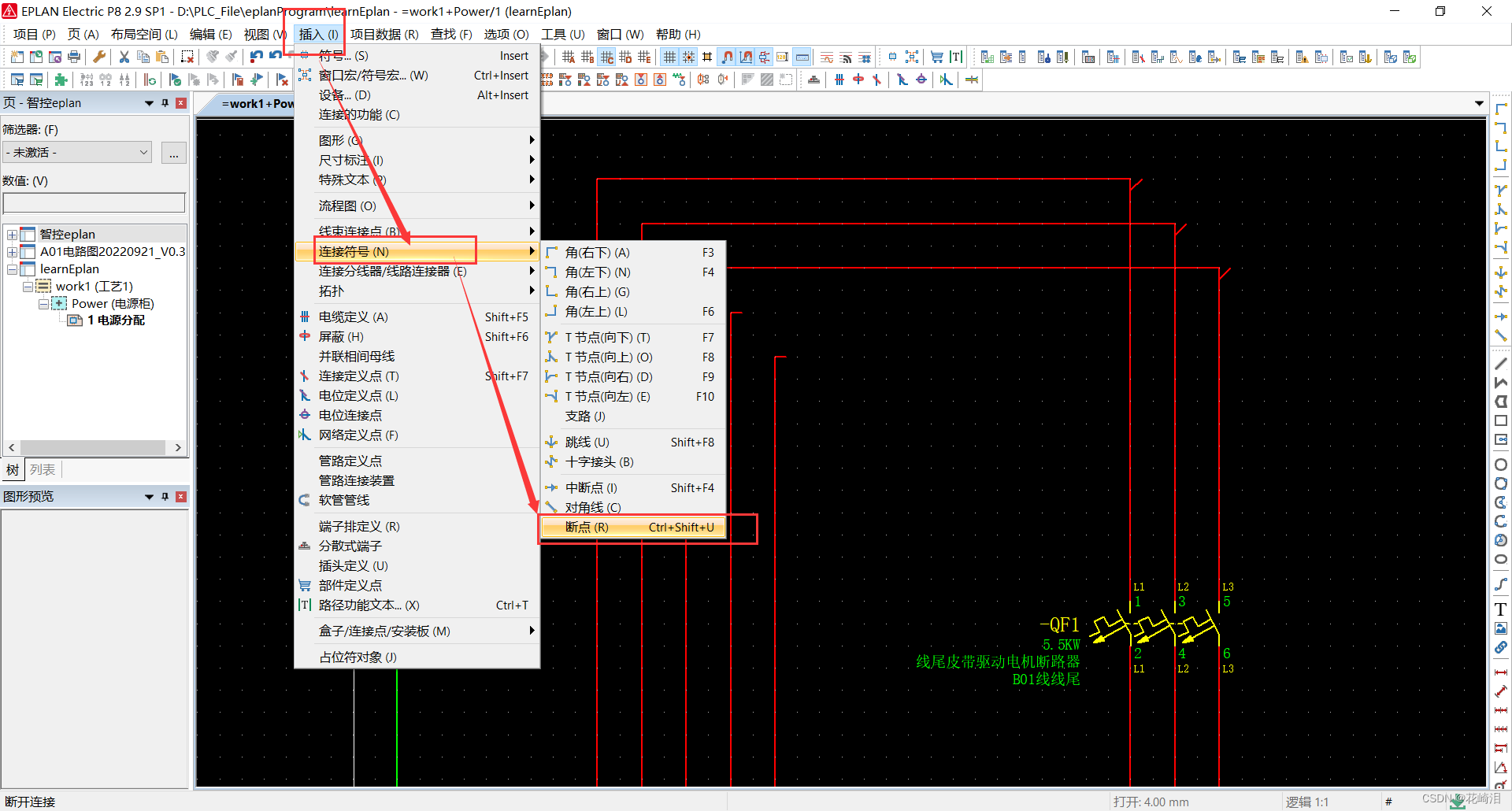

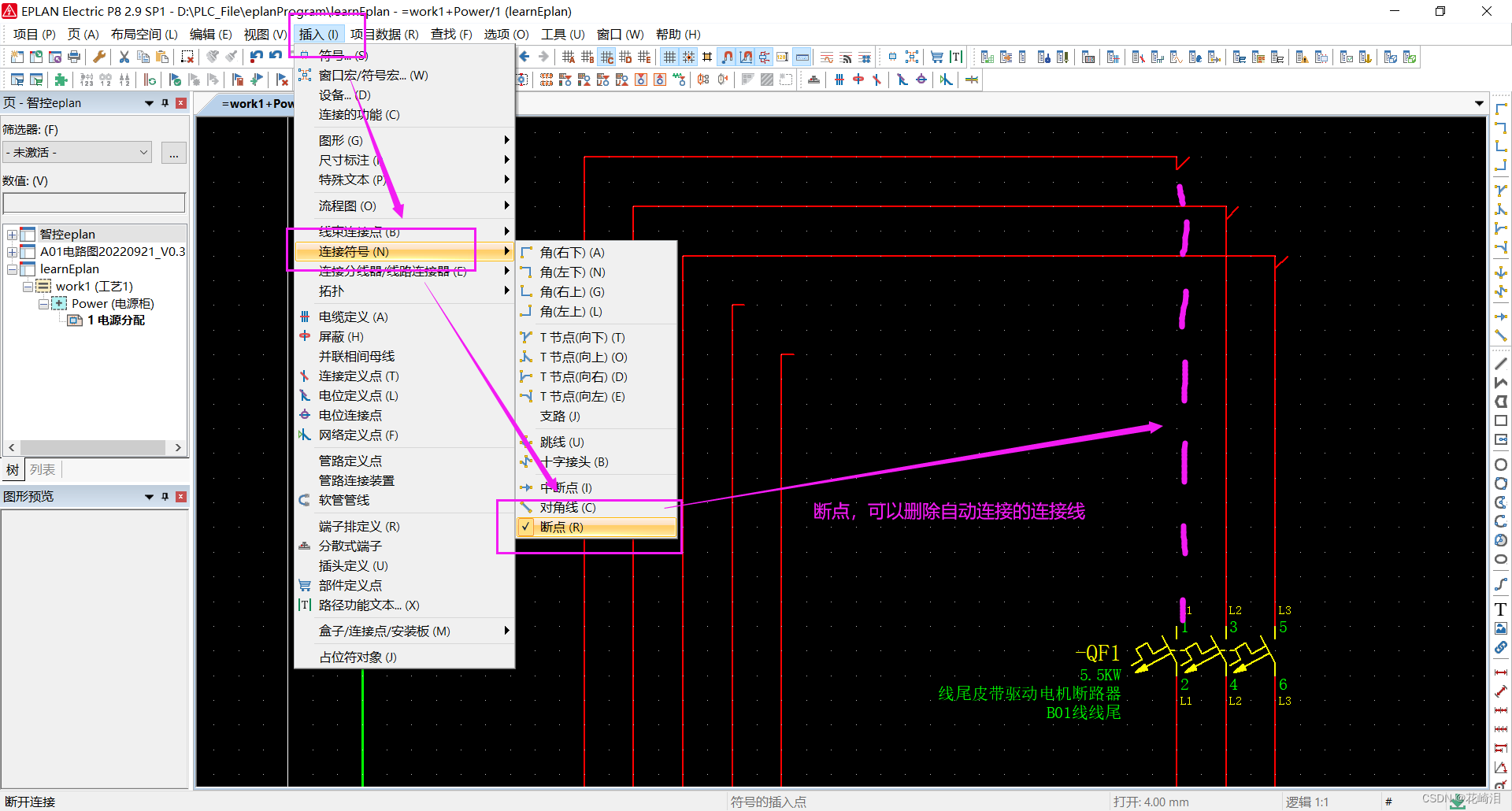

断点的使用
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

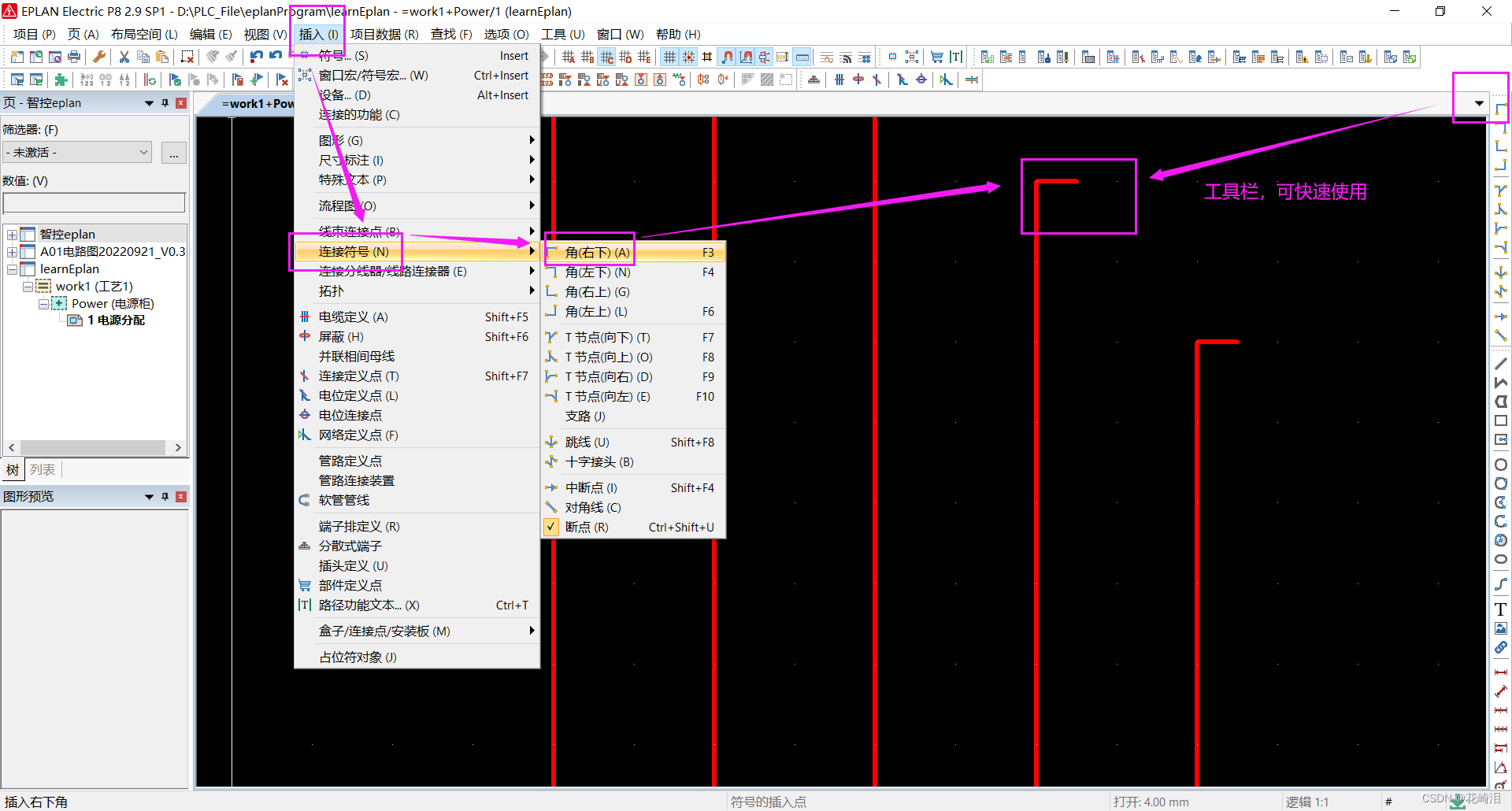

3.1.2 角 连接点

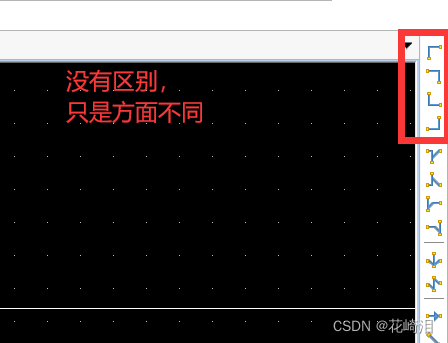

角 连接点

3.1.3 T节点

T节点
T节点的样式可以变成一个点状

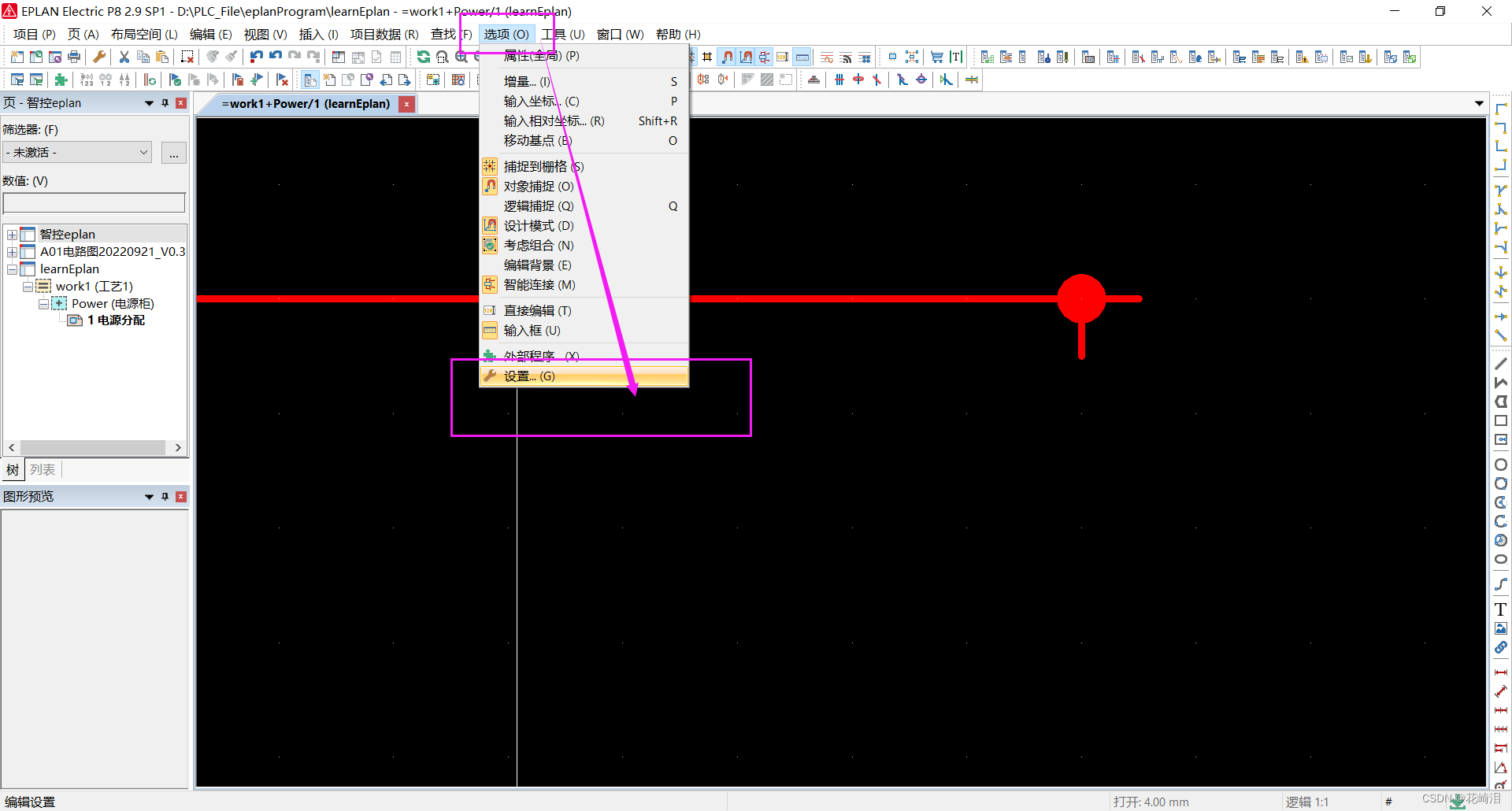

T节点改变样式路径

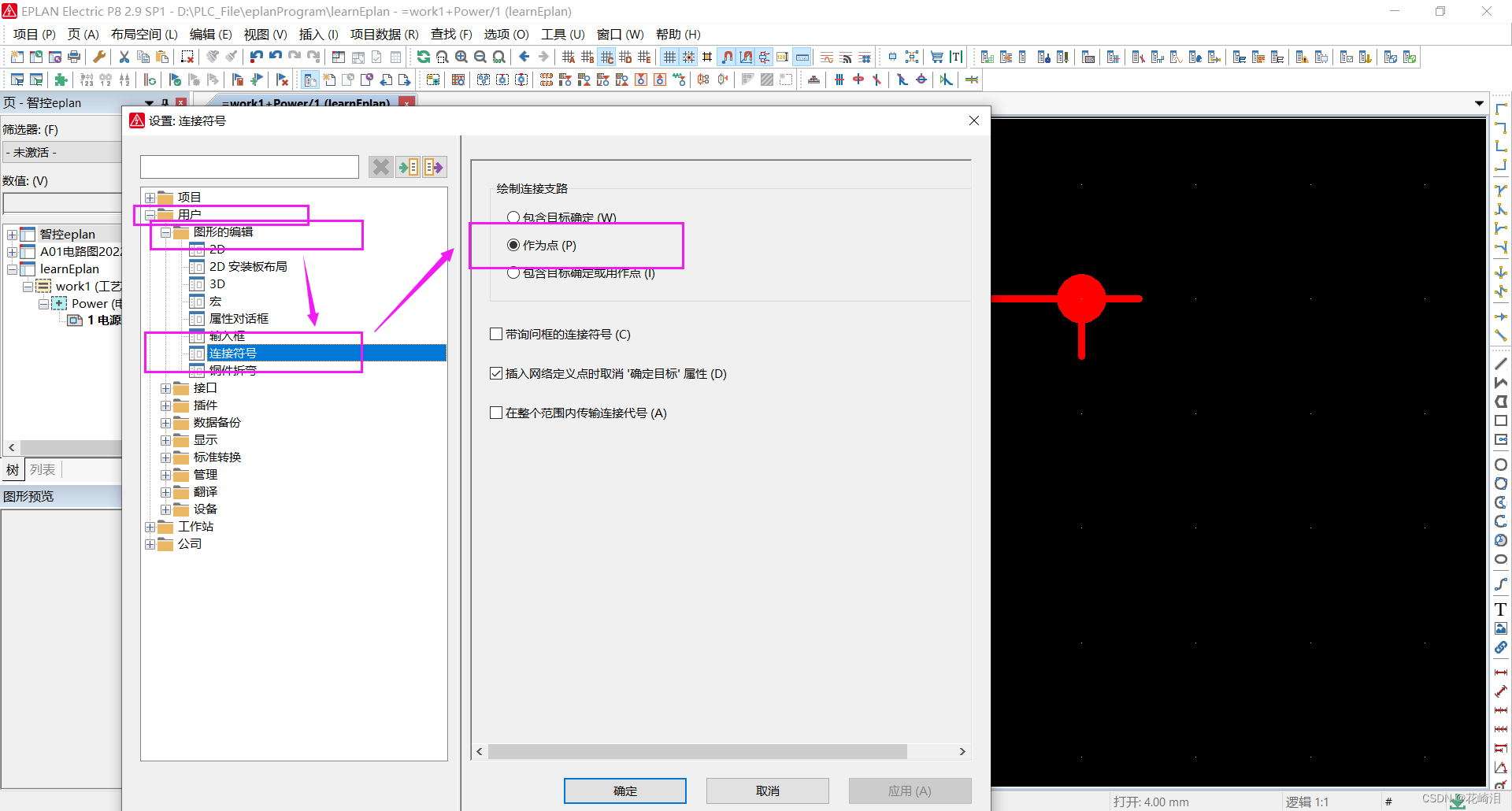

T节点改变样式的设置
此方法只是改变的T节点的样式,但其还是需要区分方向。
在这里插入图片描述

3.1.4 跳线

跳线用于一个或多个相邻端子连接

3.1.5 十字接头

3.2 文本

3.2.1 自由文本

任何图纸类型,任何位置,进行注解和描述

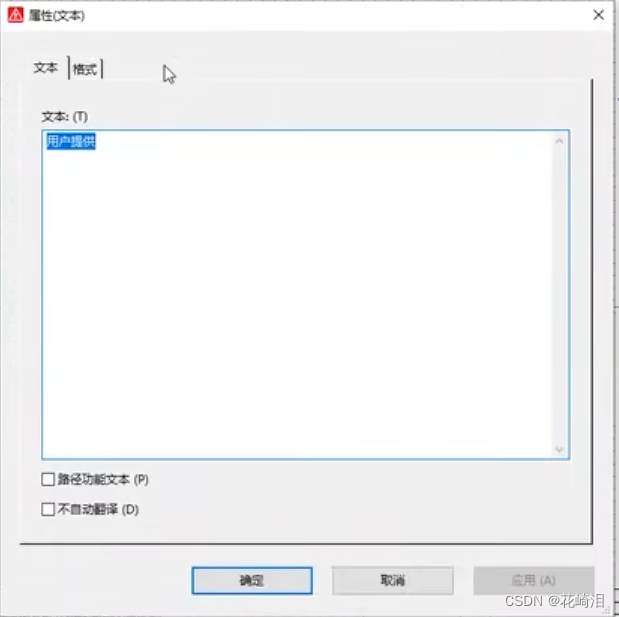

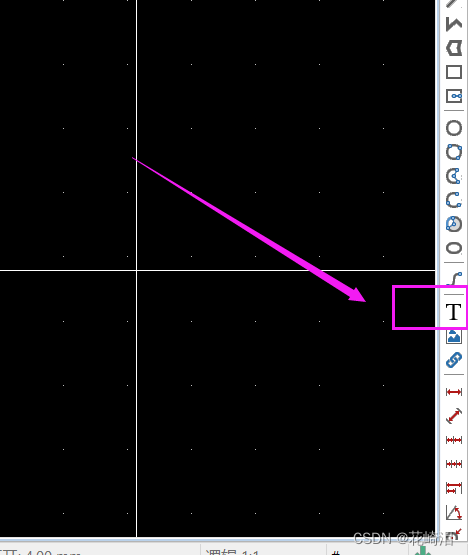

自由文本快捷方式
在这里插入图片描述

3.2.2 属性文本

属性文本:描述原理图上某个元件的属性

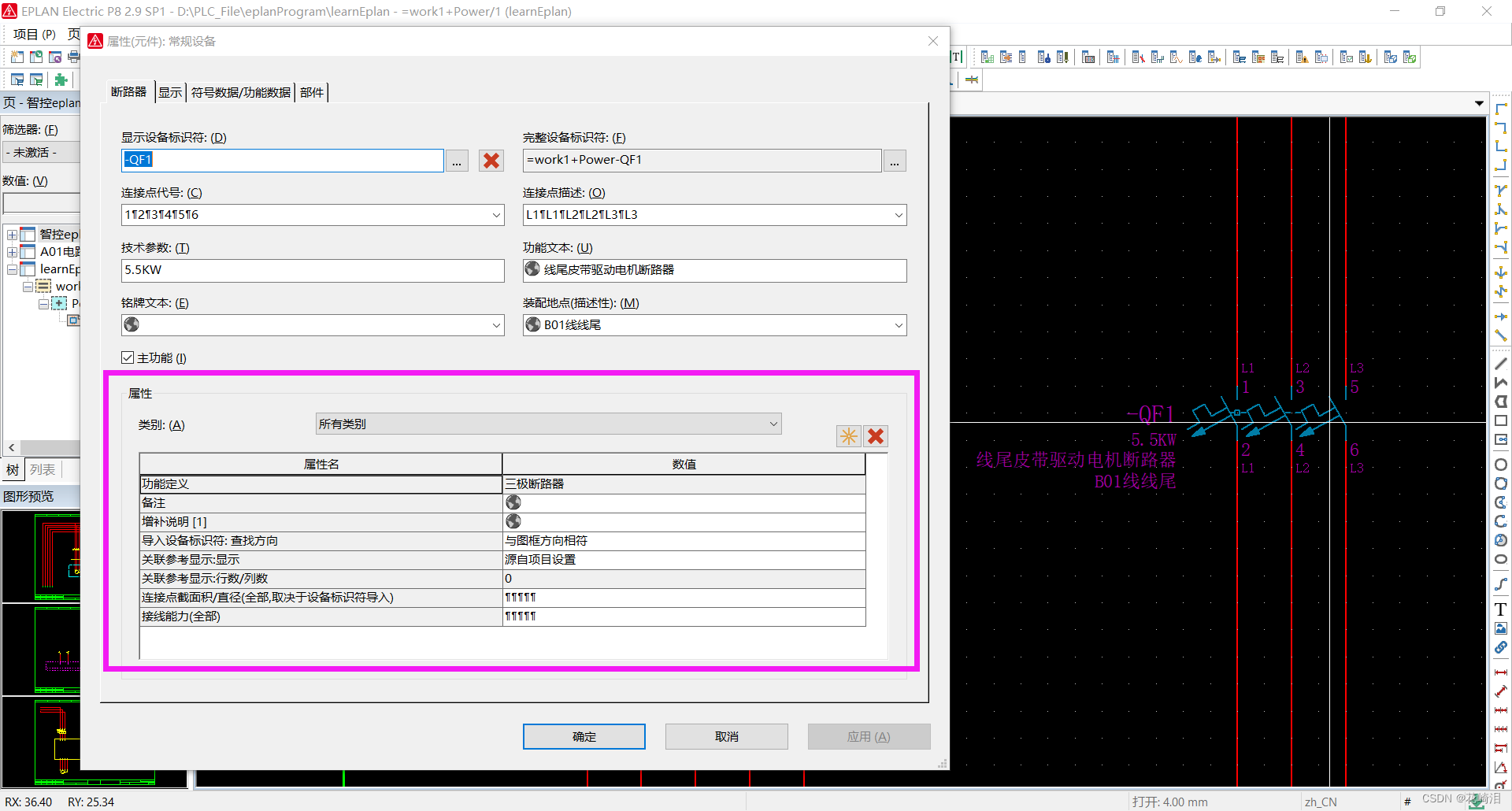

属性文本设置

3.2.3 特殊文本

特殊文本分为项目属性和也页属性。
具体使用位置有,页面底部、表格等
在这里插入图片描述

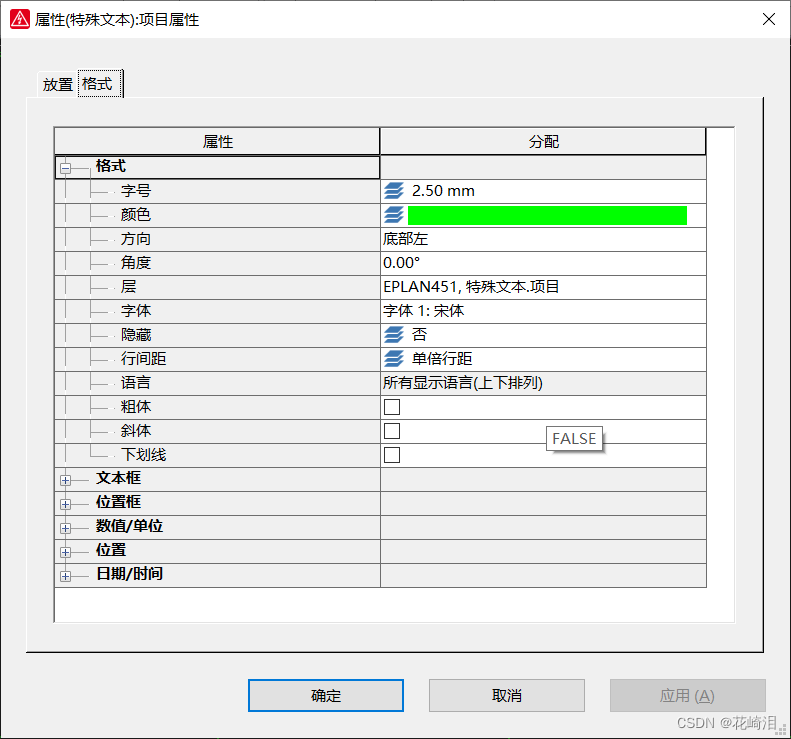

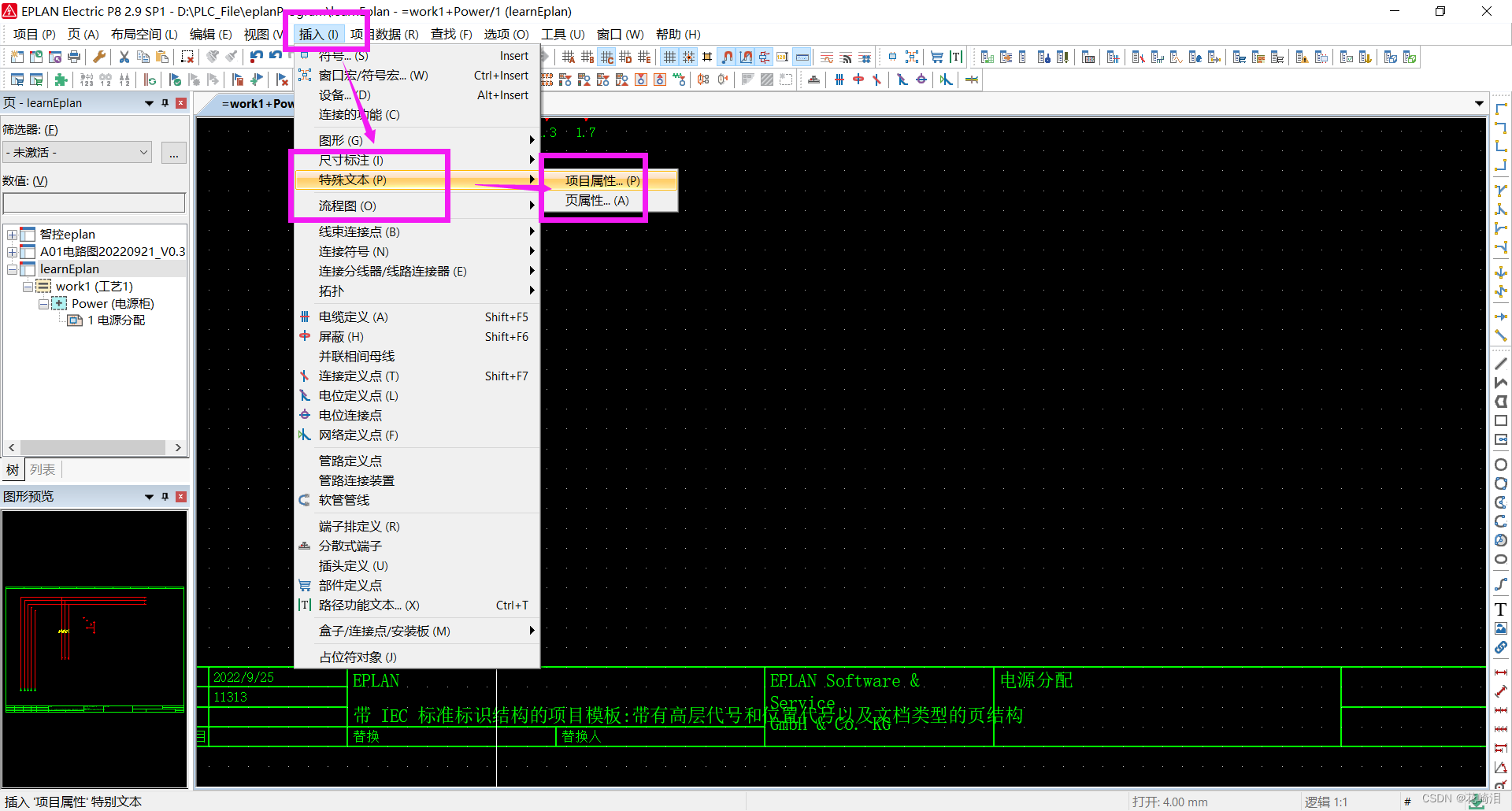

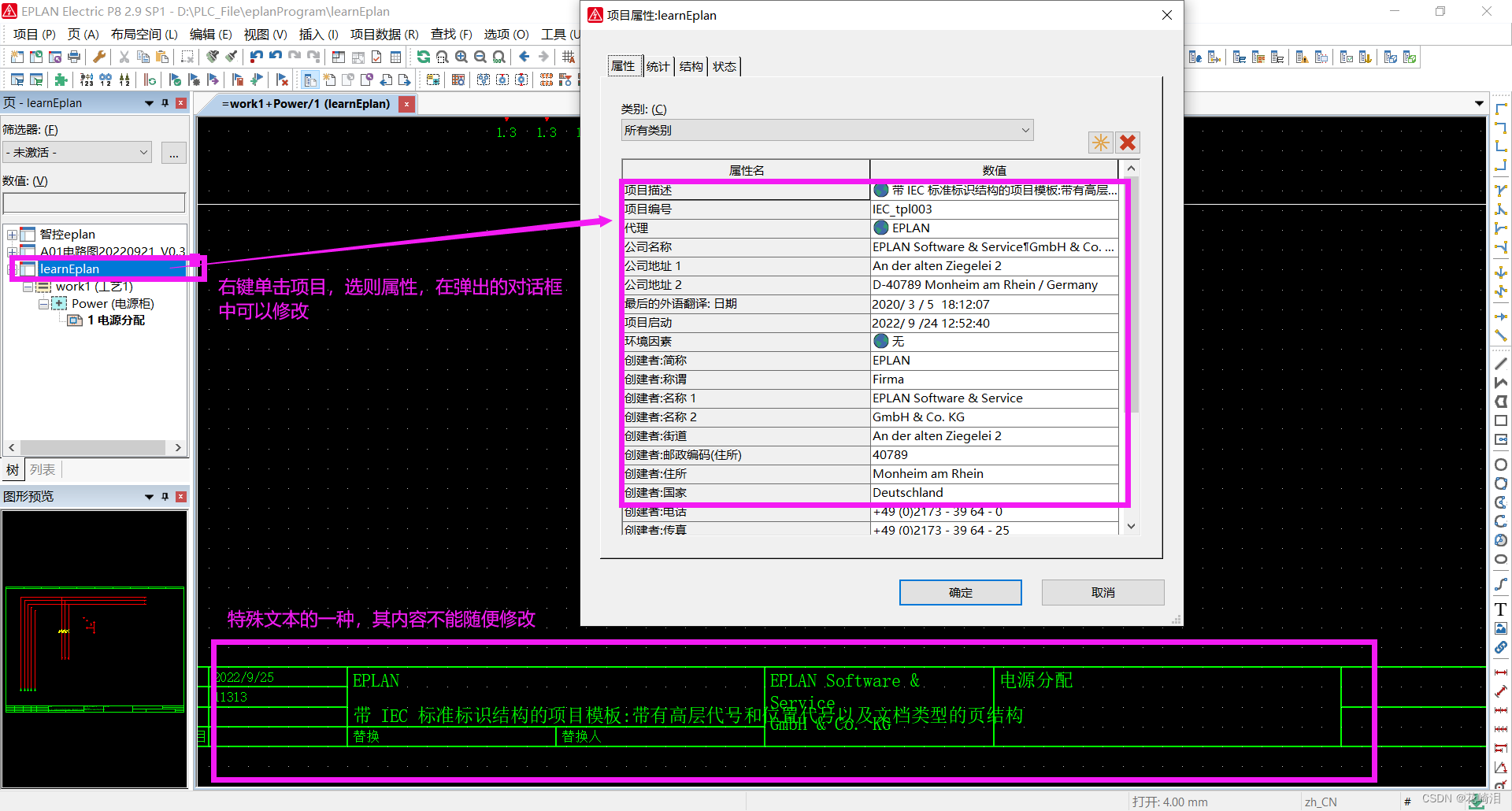

如果要修改特殊文本的显示效果
在这里插入图片描述
在这里插入图片描述

3.2.4 路径功能文本

是特殊文本的一种,放置在页的路径上。
IEC中路径根据列路径排列,国标中根据行路径排列
根据已经建立好的路径功能文本,在这个路径上,其他的元件和设备可以自动调用这个文本显示,不需要再针对每个对象进行输入。使用较多的为PLC设计中,
在这里插入图片描述

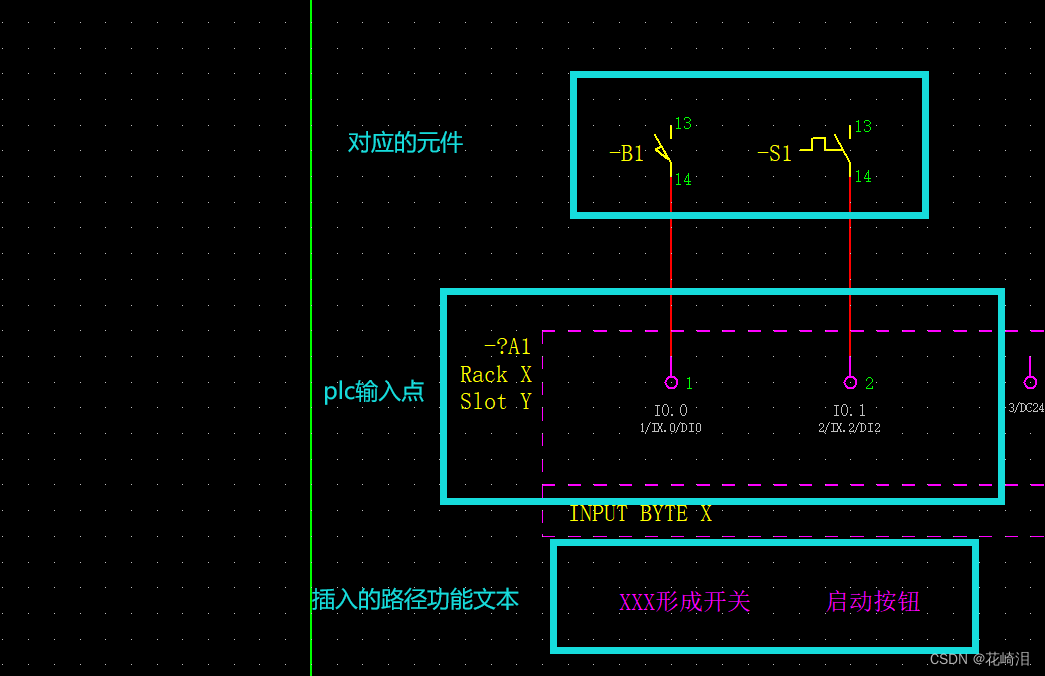

具体使用如下:
第一步:在目标位置插入路径功能文本。此处只是插入路径功能文本,相关元件还不能自动识别到,需要进行相关配置。
在这里插入图片描述

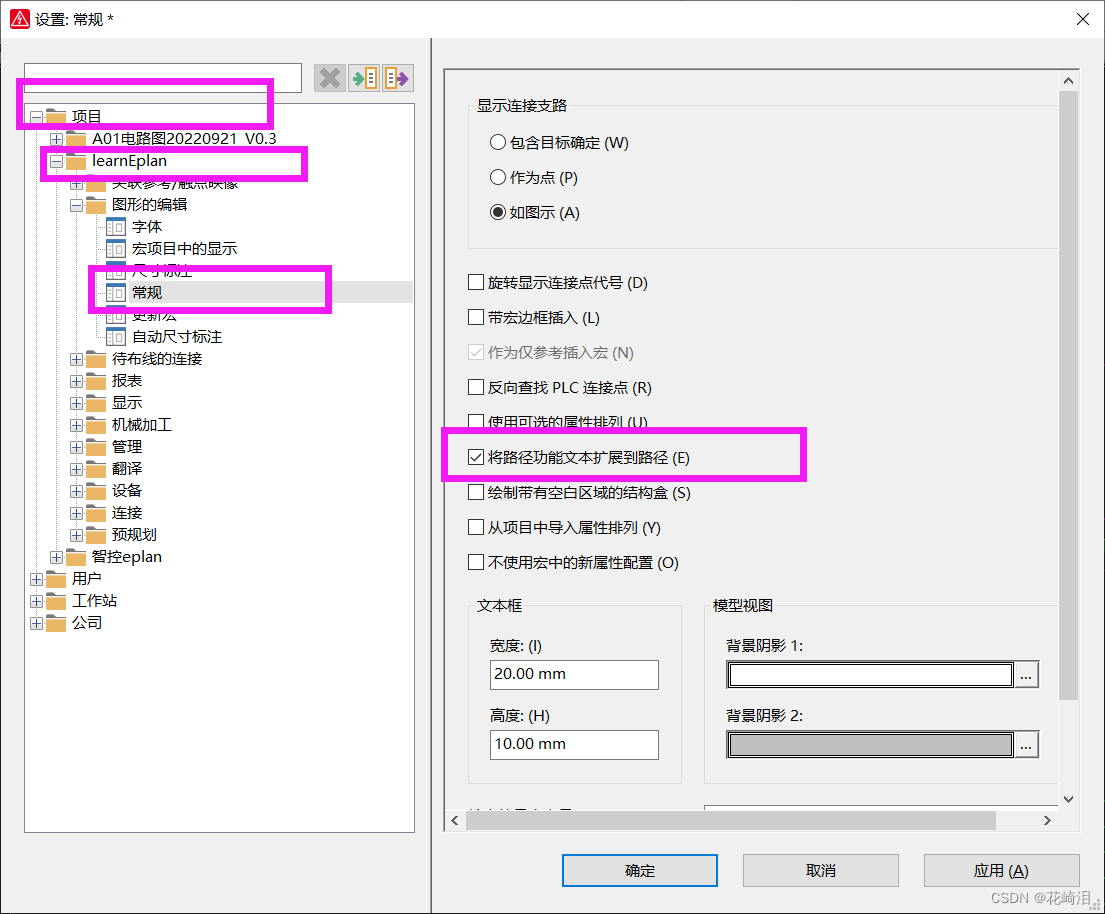

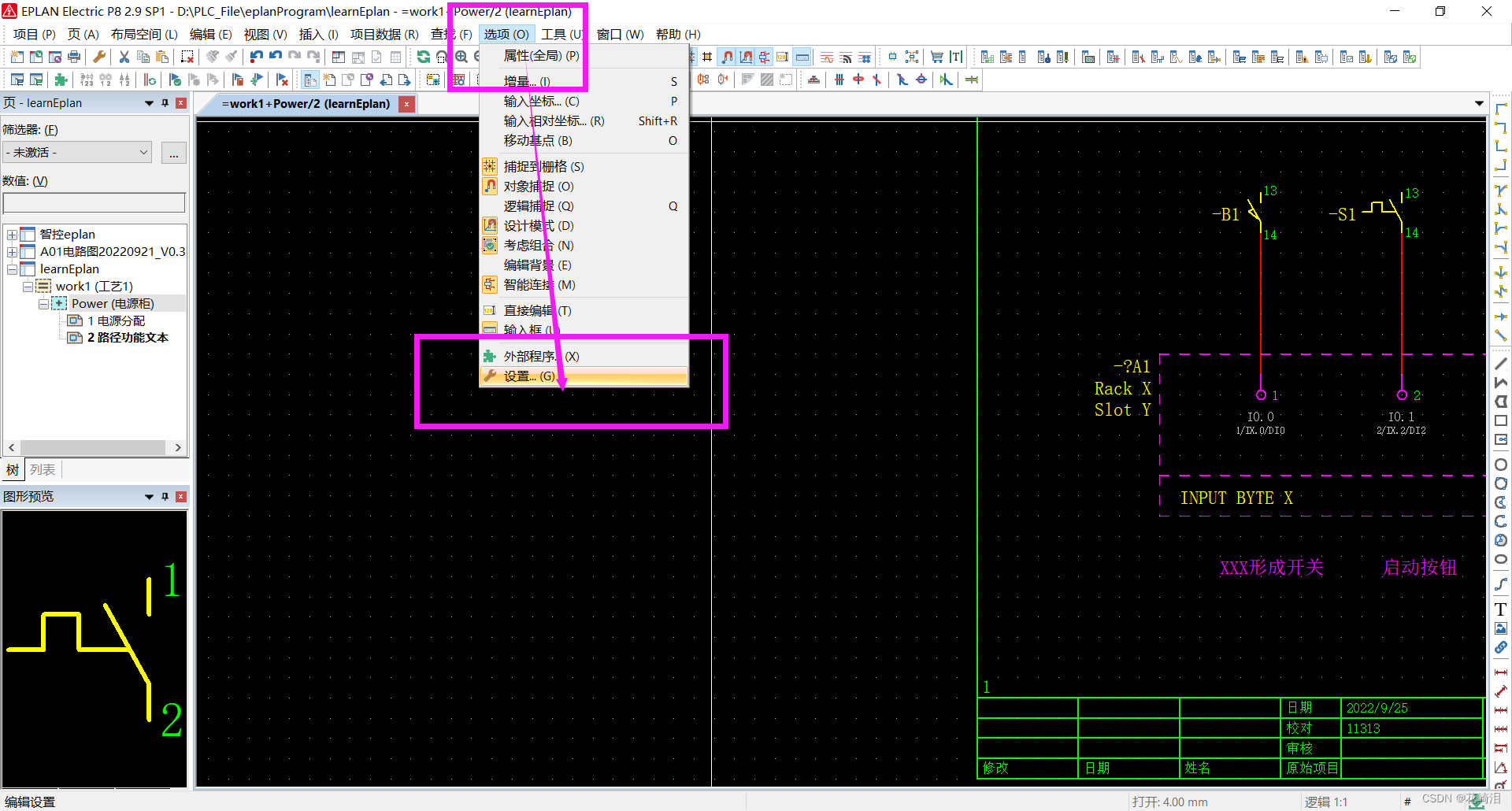

第二步:激活路径功能文本
在这里插入图片描述
在这里插入图片描述

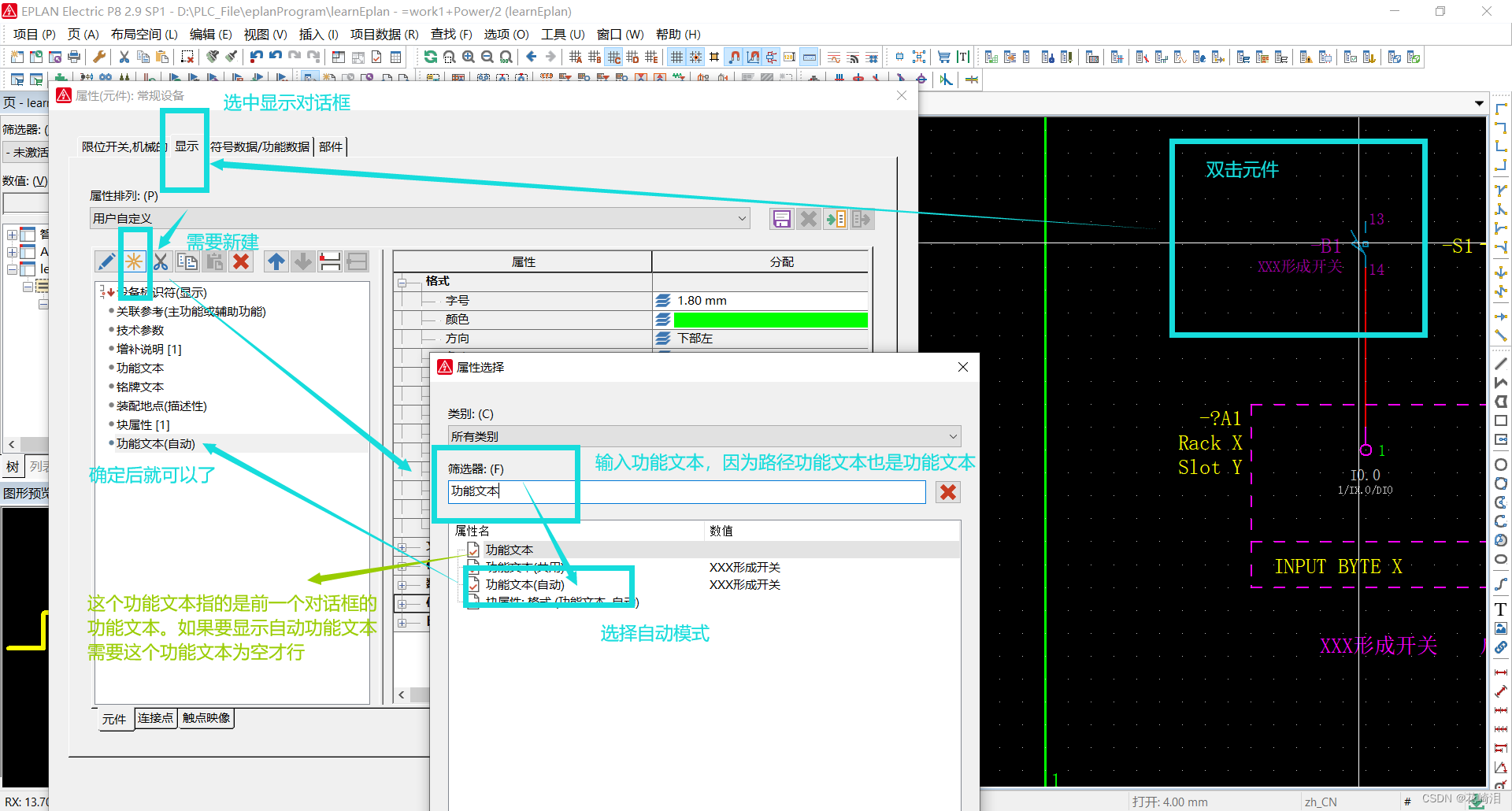

第三步:给各元件添加路径功能文本的显示,在元件的属性中设置
在这里插入图片描述
如此看,路径功能文本和功能文本只能显示一个,故如果此路径上的元件较多的话使用路径功能文本方便,不用一个一个改,如果路径上只用一个元件则使用普通的功能文本就可以了

3.2.5 占位符文本

3.3 组合

快捷键:G
在组合后要更改某个元素可以按住Shift来选择元素

3.4 软件使用技巧

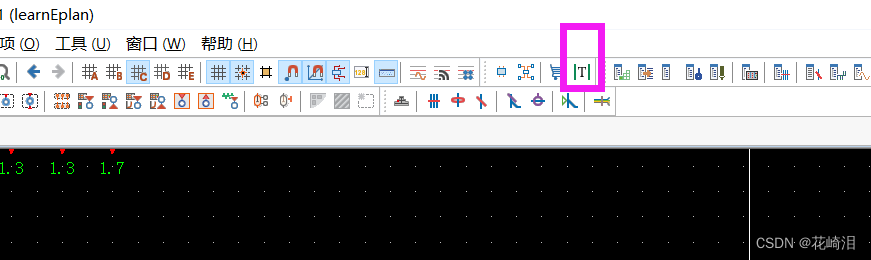

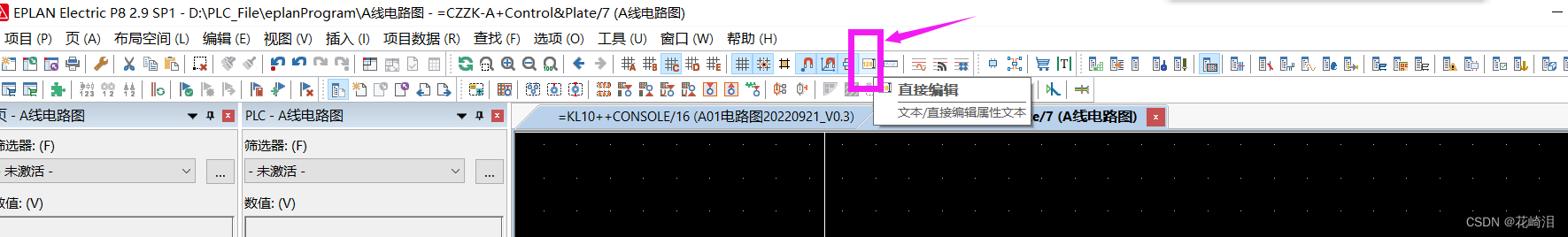

3.4.1 快捷编辑元件属性文本

在这里插入图片描述
点亮这个键可以快捷编辑元件的某些属性文本。
不是通用的,但可以尝试使用。

4. 实例项目

4.1 新建项目

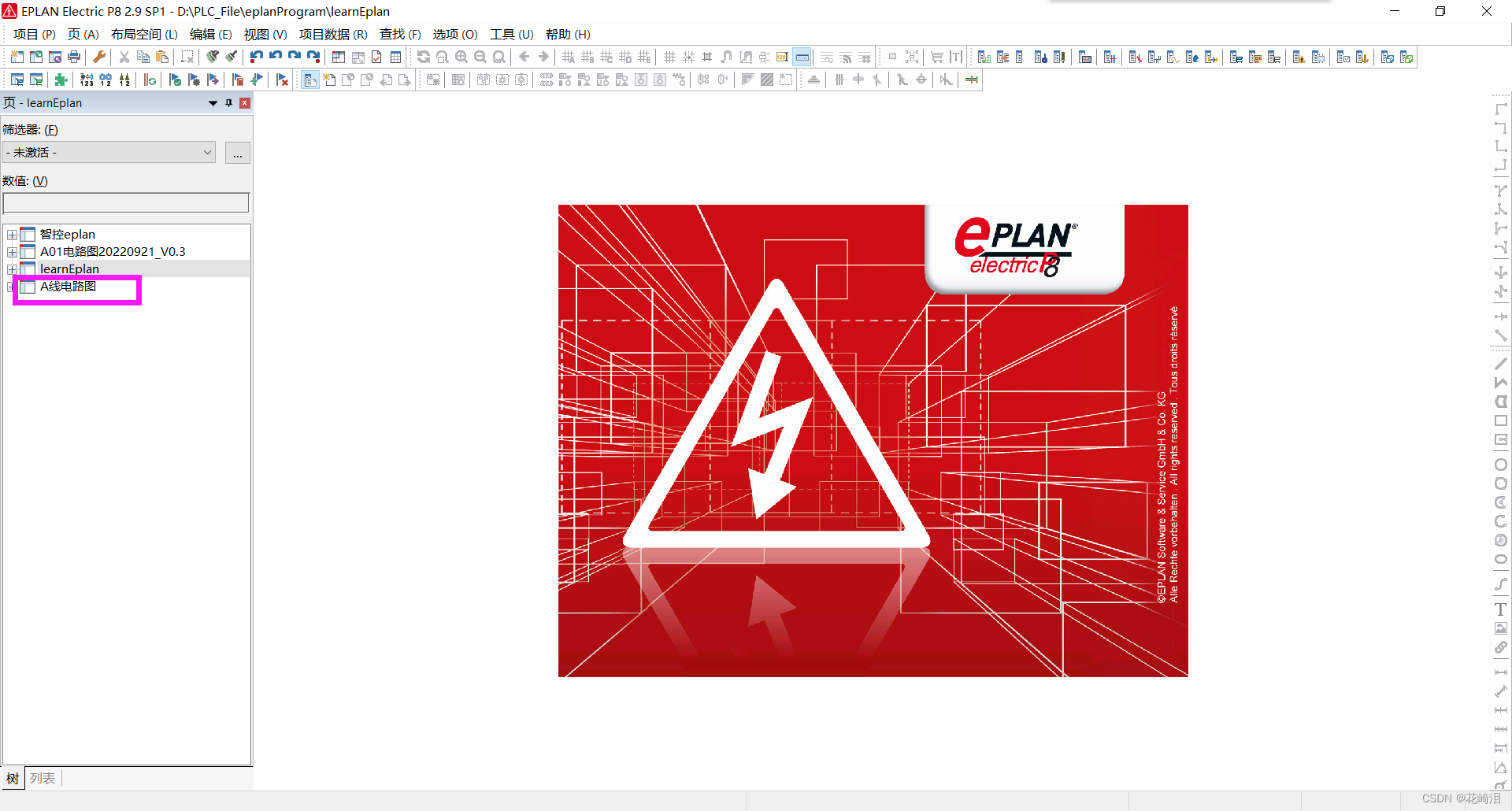

新建项目
新建项目

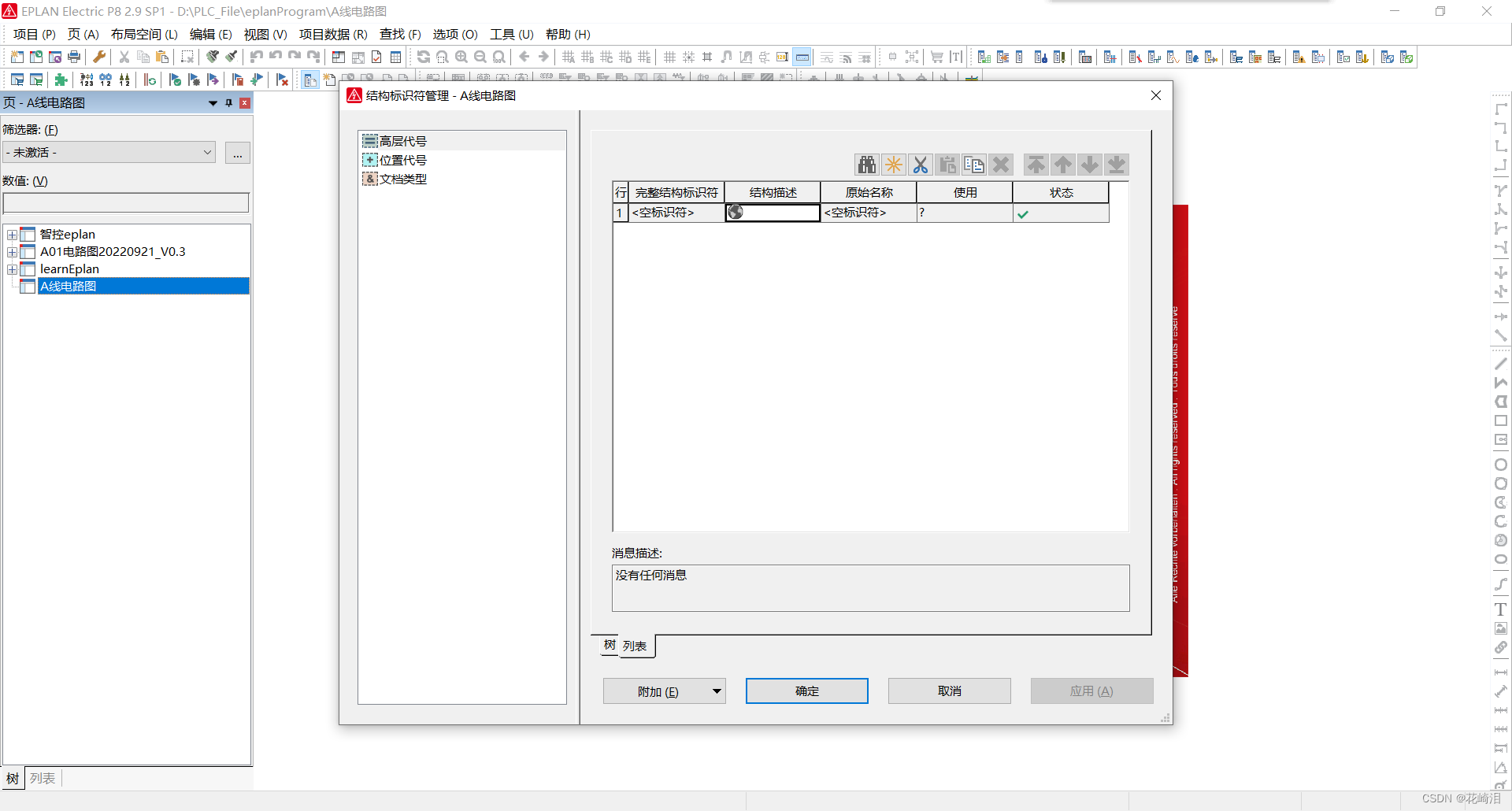

设置结构标识符
在这里插入图片描述

在这里插入图片描述
