【电源设计】09磁芯元件在开关电源中的应用

本文详细介绍了磁元件如EMI滤波电感、PFC功率电感、谐振电感等在电源电路中的作用及设计要点,并探讨了它们在功率变换器中的应用场景。

0.前言

本章主要介绍电感相关知识以及其在电源电路中的应用与计算。
本文同时作为《【元器件】6.电感》章节。


  • 之前一直找不到硬件题目来练习,老羡慕人家做软件的,最近发现牛客居然有硬件相关题目
  • 这是链接,牛客网刷题(点击可以跳转),而且它登陆后会自动保存刷题记录,重新登录时不会又原地重练,我觉得这一点还挺好的。
  • 个人刷题练习系列专栏:个人优快云牛客刷题专栏
  • 而且牛客的硬件板块还挺多的,包括FPGA等等,而优快云相对硬件板块太少了,如下是牛客硬件专项题目位置:
    在这里插入图片描述

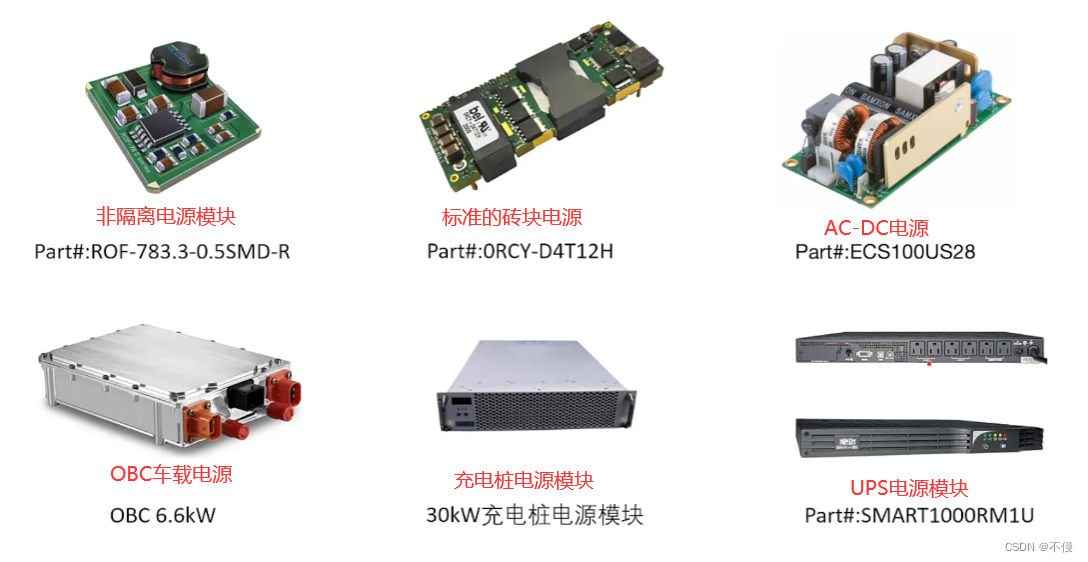

1.磁元器件应用场合

在这里插入图片描述

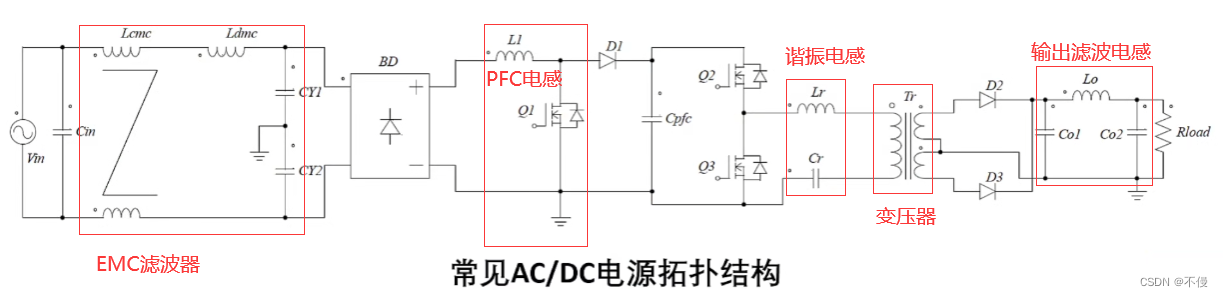

2.功率变换器中的磁元件种类

在这里插入图片描述

  • EMC滤波电感:
    ①共模电感
    ②差模电感
    ③复合滤波器
  • PFC电感
  • 谐振电感
  • 变压器
  • 输出滤波电感

3.磁元件介绍

3.1EMI滤波电感

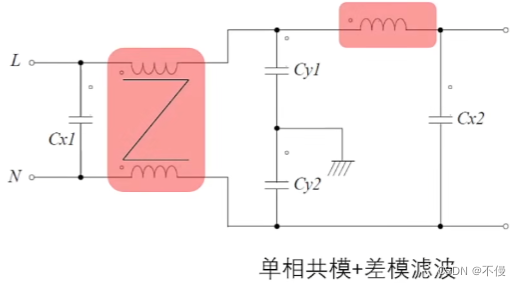

  • 以下两种电路主要应用在单相电流输入的电路中:
    在这里插入图片描述
    在这里插入图片描述
  • 下面电路主要应用在三相电压输入的电路中:
    在这里插入图片描述
  • EMI滤波电感关键参数(设计希望饱和电流越大越好):
    共模电感:铁氧体磁芯、纳米晶磁芯
    差模电感:棒形铁氧体、铁基非晶磁芯
  • EMI滤波的作用:
    滤除开关电源本身的电磁波,防止其进入电网;
    滤除由电网传输过来的电磁波,防止其干扰电源;
  • EMC测试:
    传导、辐射是测试电源对外部的干扰
    雷击、浪涌、脉冲群是测试外部对电源的干扰
  • EMI共模电感设计需注意电感特性:
    频率范围:100kHz~1MHz
    阻抗特性:在150kHz~30MHz时特性
    谐振频率、不平衡电流、损耗等

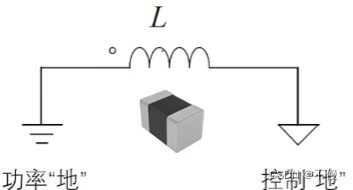

  • 功率“地”与控制“地”串扰(两地用高频磁珠进行连接):
    在这里插入图片描述

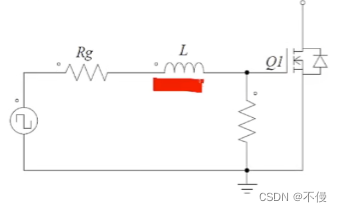

  • 驱动电路:在开关管驱动回路串磁珠(利用高频高阻低频低阻的特性,增加栅极回路的高频阻抗,从而加速栅极高频振荡的衰减)
    在这里插入图片描述
  • 磁珠推荐:L0806B6R8JSWST
  • 有一种圆柱状磁珠,主要是在测试电磁辐射的时候,将圆柱磁珠套在MOS管或二极管的管脚上,可以对高频开关噪声信号产生抑制。

3.2PFC功率电感

  • PFC功率电感作用:在开关管导通的时候存储能量,在开关管关断的时候释放能量。起到BOOST电路的特性,实现对输入电压的升压。由于PFC电感连接着输入端,因此可以起到很好的将输入电流跟踪输入电压的功能,以达到实现功率因素矫正的目的。

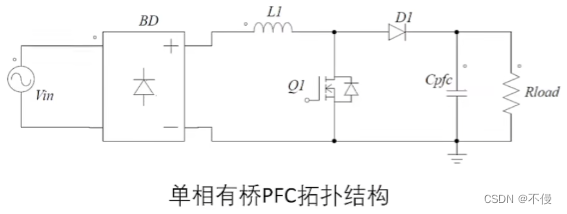

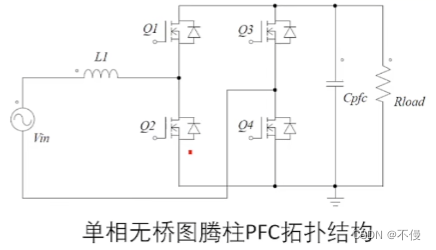

    PFC功率级拓扑:
    在这里插入图片描述
    在这里插入图片描述

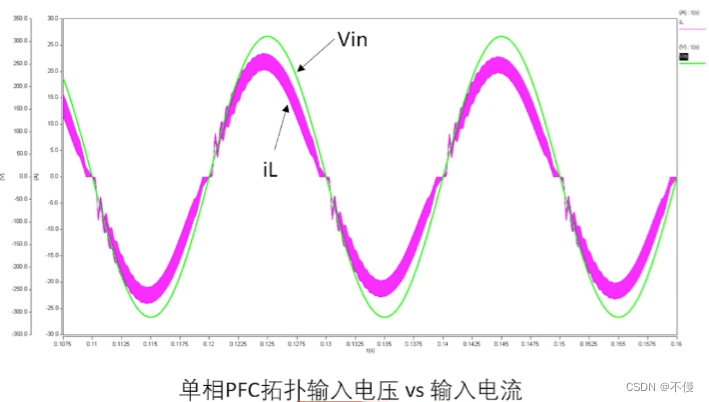

  • 零点相移会对THD指标有影响,不影响电感特性分析(输入电流跟踪输入电压)。
    在这里插入图片描述

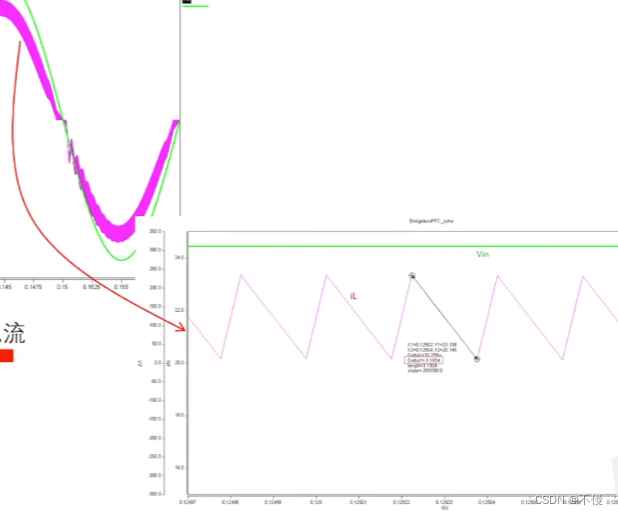

  • 电感电流局部放大,电感电流纹波。
  • PFC电感电流波形特点:
    大电流纹波
    大直流偏磁(且一个周期内不一致,在交流电压过零处电感量最大,在交流电压峰值处,电感量最小。)

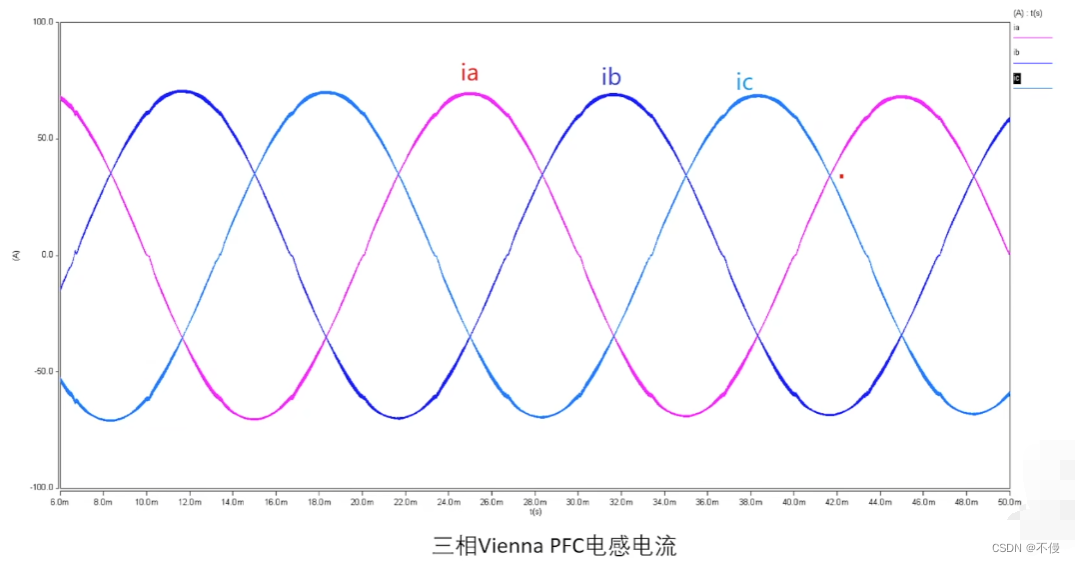

在这里插入图片描述
在这里插入图片描述

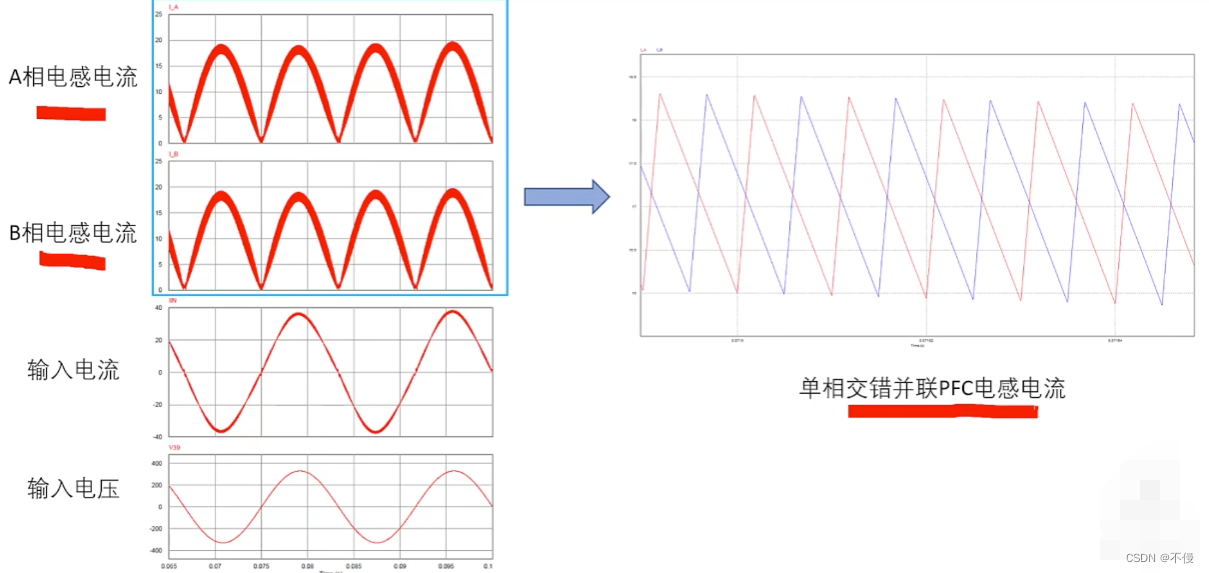

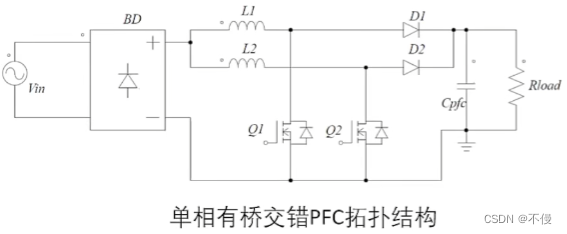

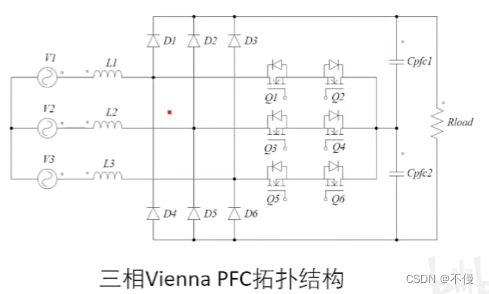

  • 可减小输入电流的高频纹波幅值,其次两路PFC电感的体积仅为相同功率传统PFC的1/4,总体积可以减小一半。且两电感更有利于电感的热设计。

在这里插入图片描述


在这里插入图片描述
在这里插入图片描述

PFC电感的主要电气性能指标及其作用:

  • 电感电流特性:
    L-I特性曲线(L@OA,IratinguIsat
  • 这些主要是纹波控制

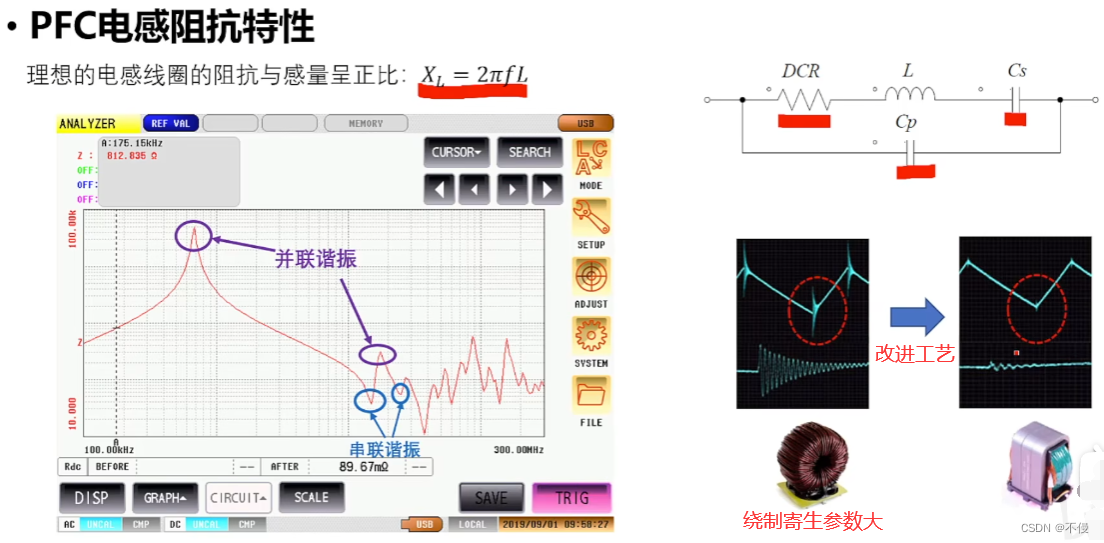

  • 电感阻抗特性
    @100kHz~30MHz
  • 最低谐振频率
    1MHz or Higher
  • 这些主要是EMC控制

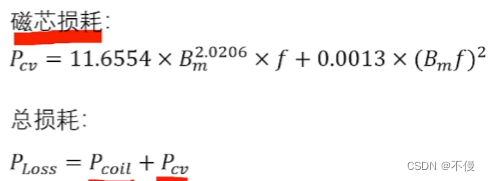

  • DCR &Q

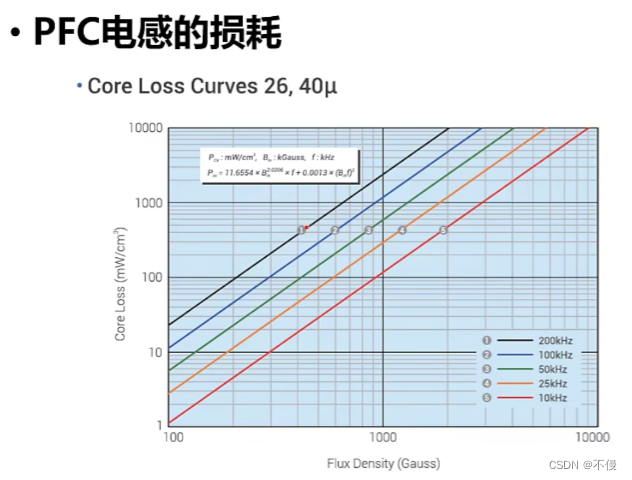

  • 总损耗PLoss
    Pcoil + Pcore
  • 这些主要是损耗设计

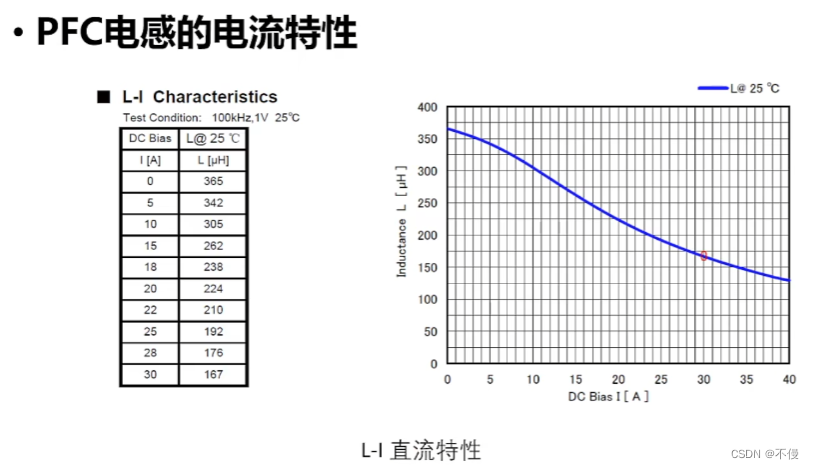

  • PFC电感的电流特性
    铁硅合金具有分布式气隙
    高饱和磁通密度
    出色的直流偏置特性(偏执越大,电感量越小)
    损耗比铁粉芯更小
    良好的温度稳定性
    在这里插入图片描述
    在这里插入图片描述
  • 因为一个周期内偏磁L是变化的,所以增益是变化的,所以需要补偿算法。
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

3.3谐振电感

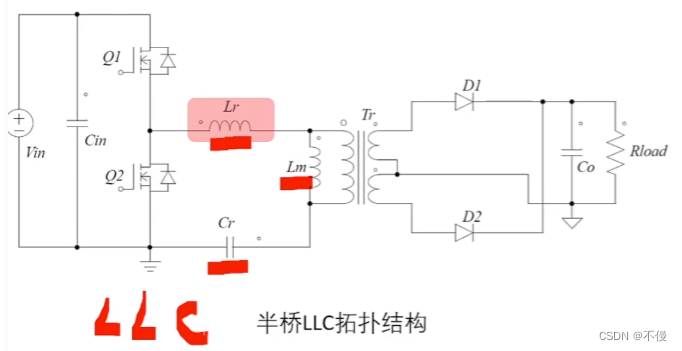

  • 半桥LLC谐振电感

在这里插入图片描述

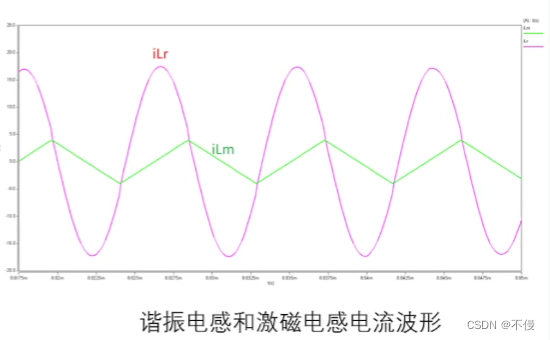

  • Lr与Cr组成谐振电路,所以产生一个比较大的近似交流的正弦波电流

在这里插入图片描述

  • 谐振电感电流波形特点:
    大电流纹波
    无直流偏磁

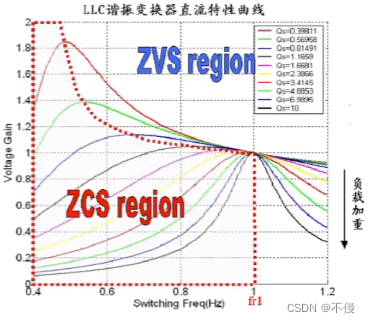

  • 谐振腔参数确定:
    (LLC拓扑中,是利用工作频率的变化去稳定输出电压的,不使用PWM控制,而是PFM(脉冲频率调制)进行LLC的控制。)
    在这里插入图片描述
    在这里插入图片描述
  • 要保证系统处于ZVS区域,即一直处于感性区域,否则低于fm频率点,会进入A=ZCS容性区域,产生可靠性问题。
  • k值:
    在这里插入图片描述

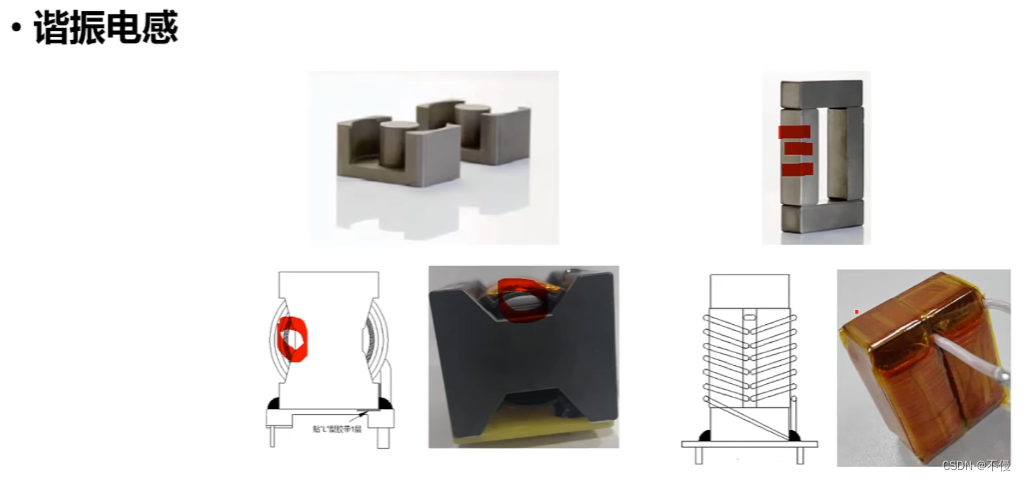

  • 谐振电感设计要点
    磁芯的选取
    线径的选取
    电感线圈绕制方式
    在这里插入图片描述

3.4直流滤波电感

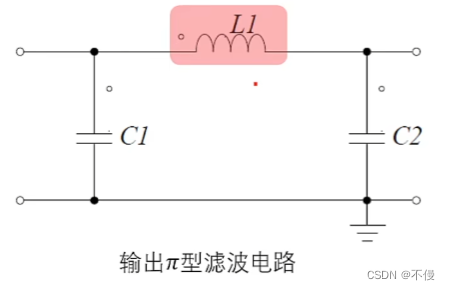

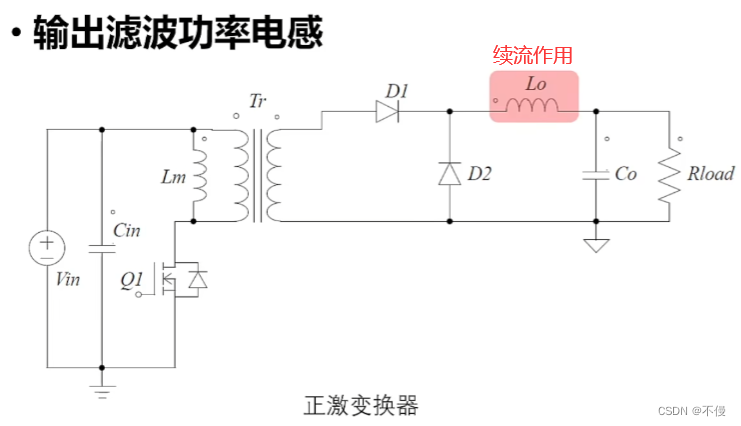

  • EMI滤波电感(推荐IHLP-2525CZ-11):
    在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

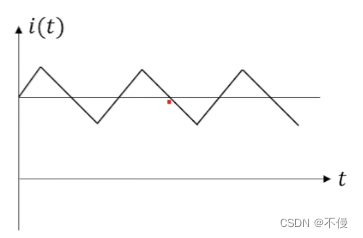

  • 输出电感电流波形特点:
    小电流纹波
    大直流偏磁

3.5变压器

略,见后章。

4.总结

  • EMI滤波电感
    共模电感
    差模电感
    磁珠

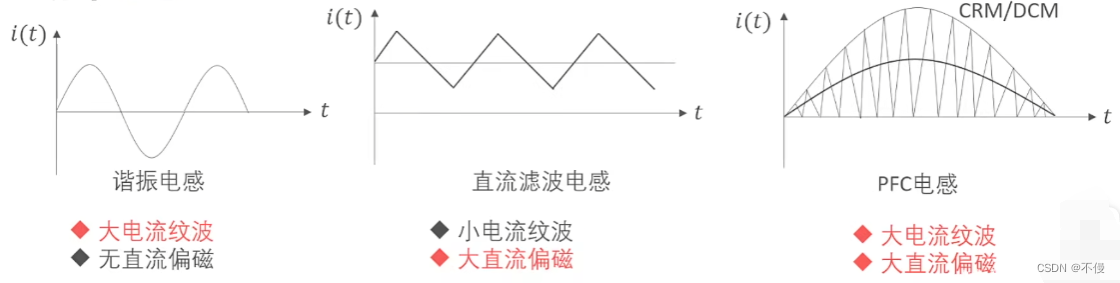

  • 功率电感
    在这里插入图片描述
