STM32外部中断

中断都知道是怎么回事了

外部中断是怎么配置的呐？

外部中断又称IO中断/事件控制器（EXTI）

外部中断/时间控制器包含19个边沿检测器，用于产生中断/时间请求。每个中断线都可以独立地配置它的触发事件（上升沿或下降沿或双边沿）

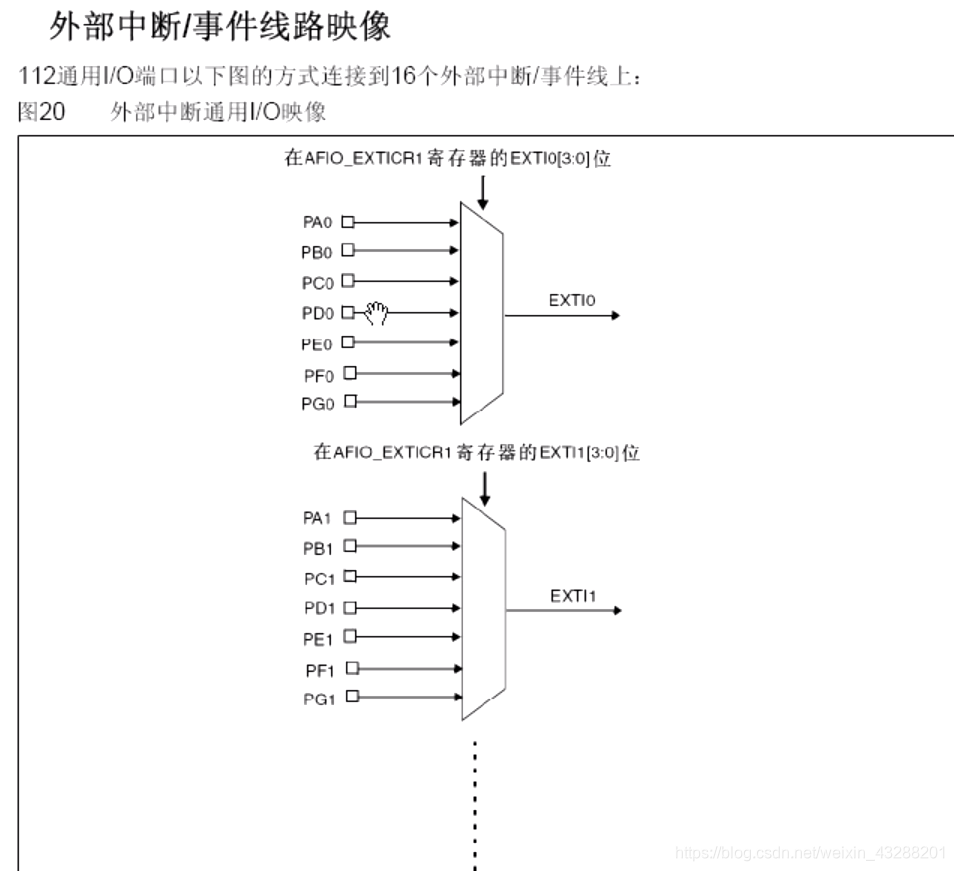

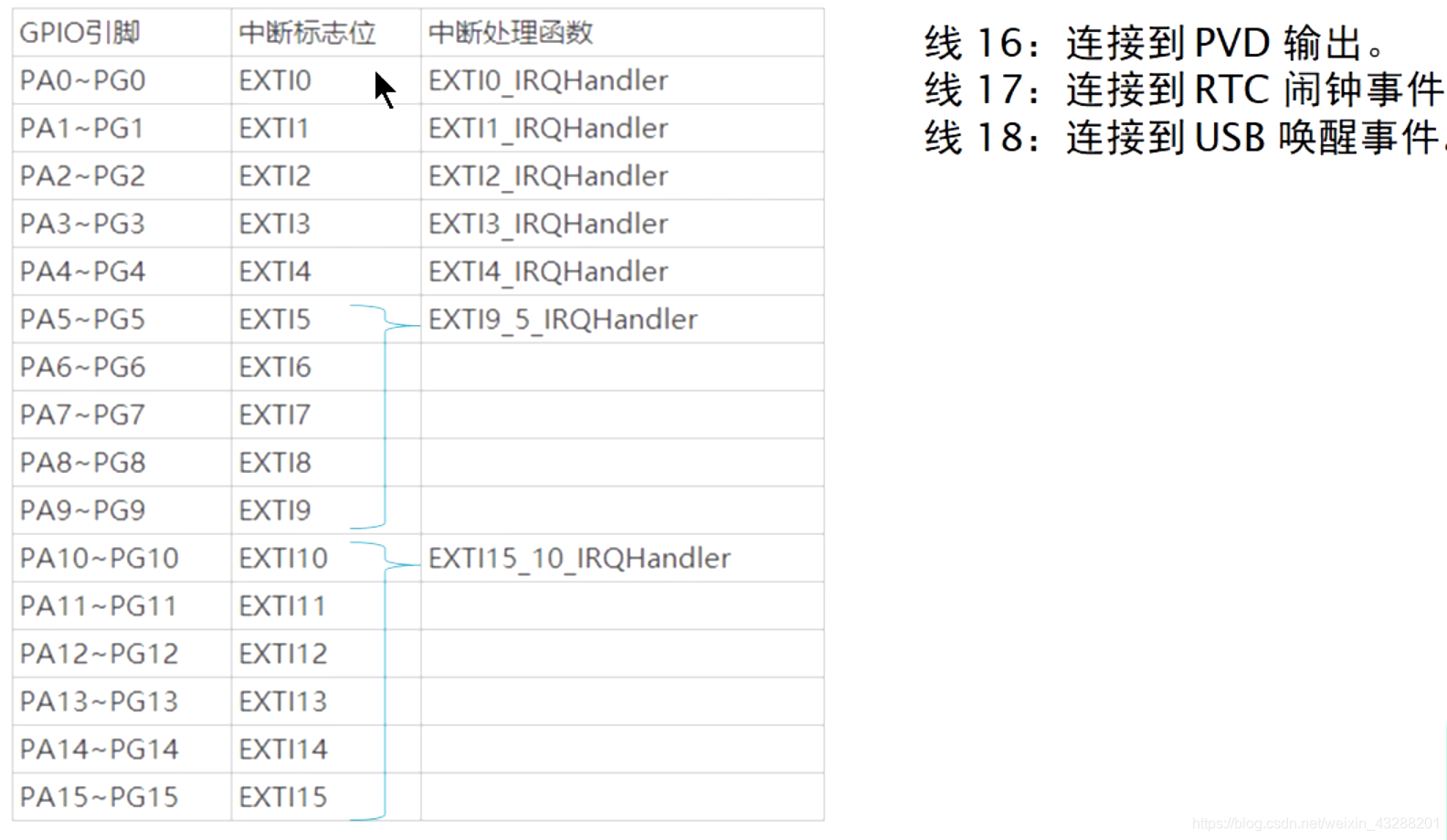

并能够单独地屏蔽：有一个挂起寄存器维持所有中断请求的状态。EXTI可以检测到脉冲宽度小于内部APB2的时钟周期。多达80个通用IO口连接到16个外部中断线。

STM32F1支持将所有GPIO设置为中断输入。

外部IO可由上沿，下沿，高低电平的三种方式触发。

可选择中断或事件触发。

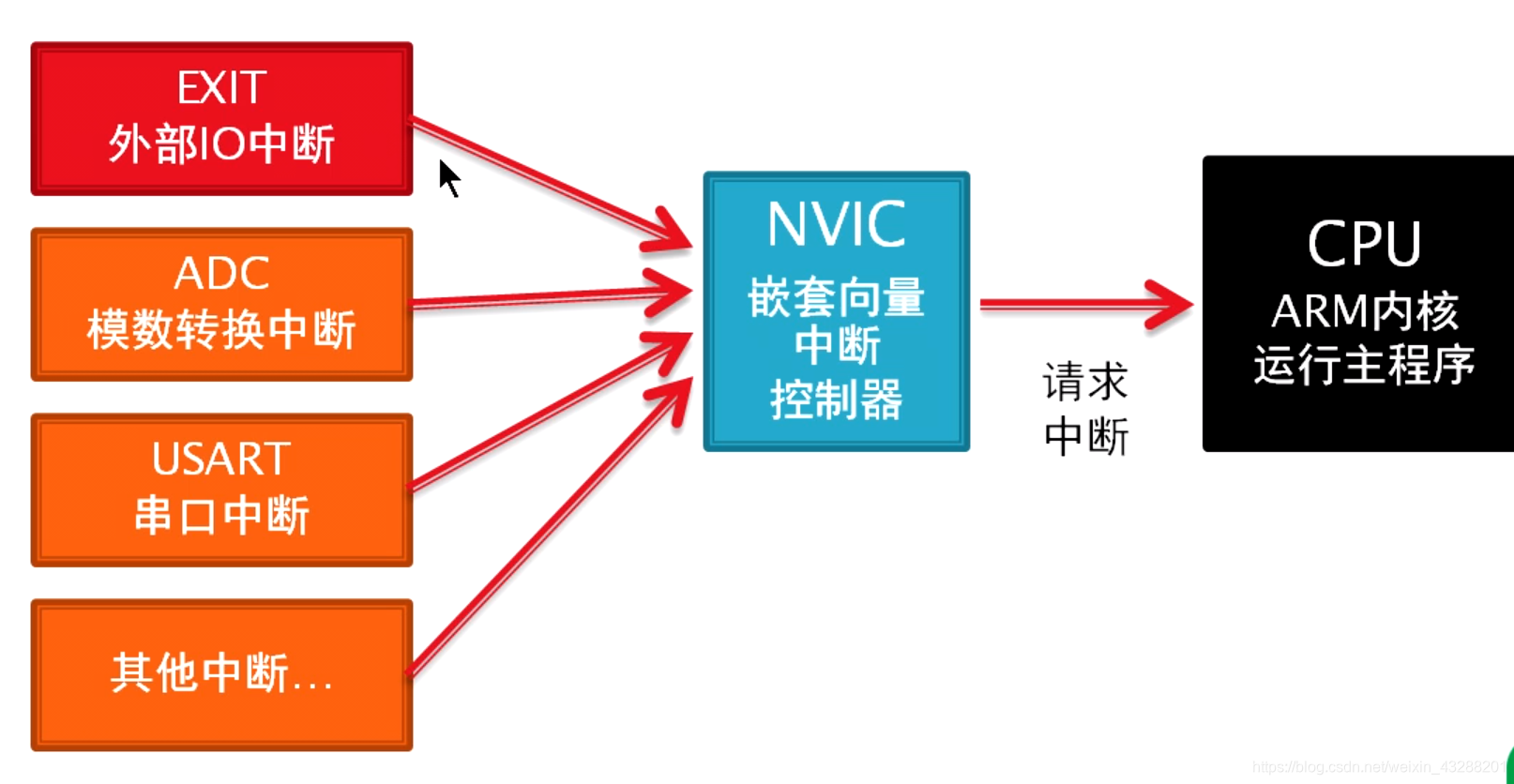

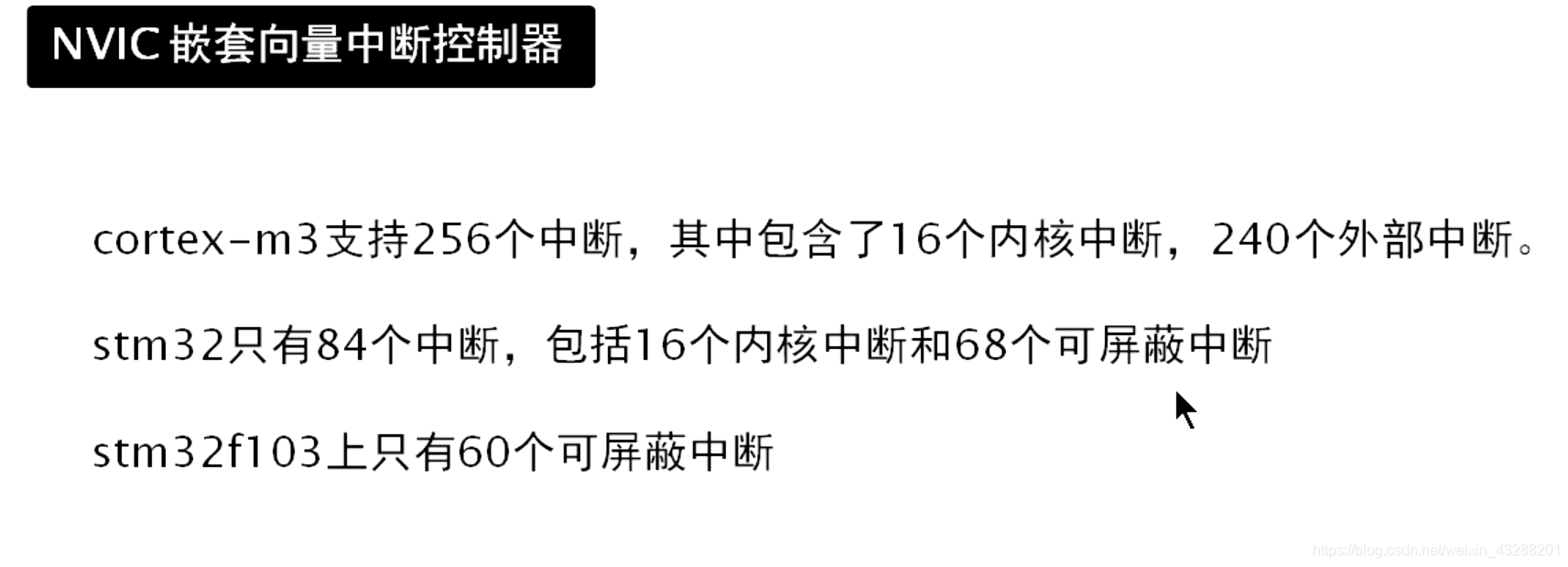

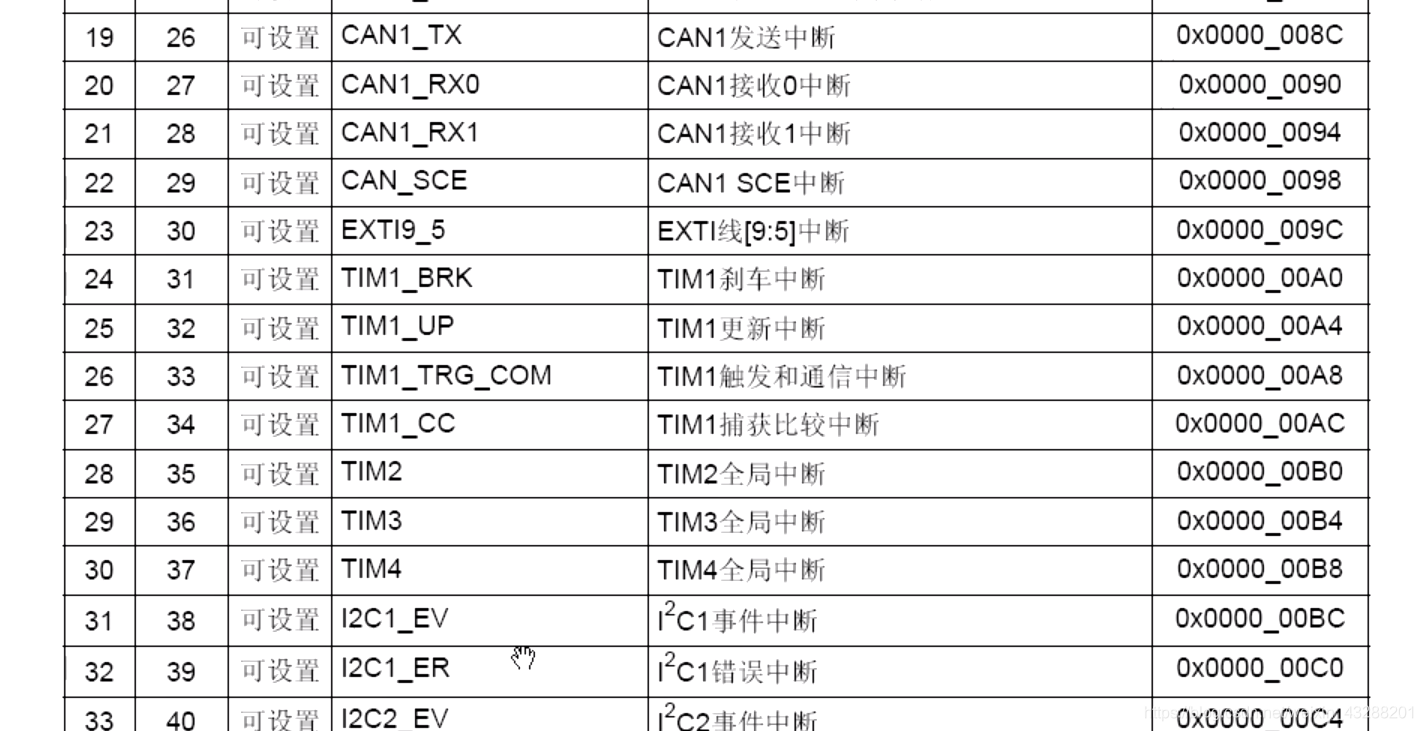

中断都要需要经过NVIC中断控制器设置优先级

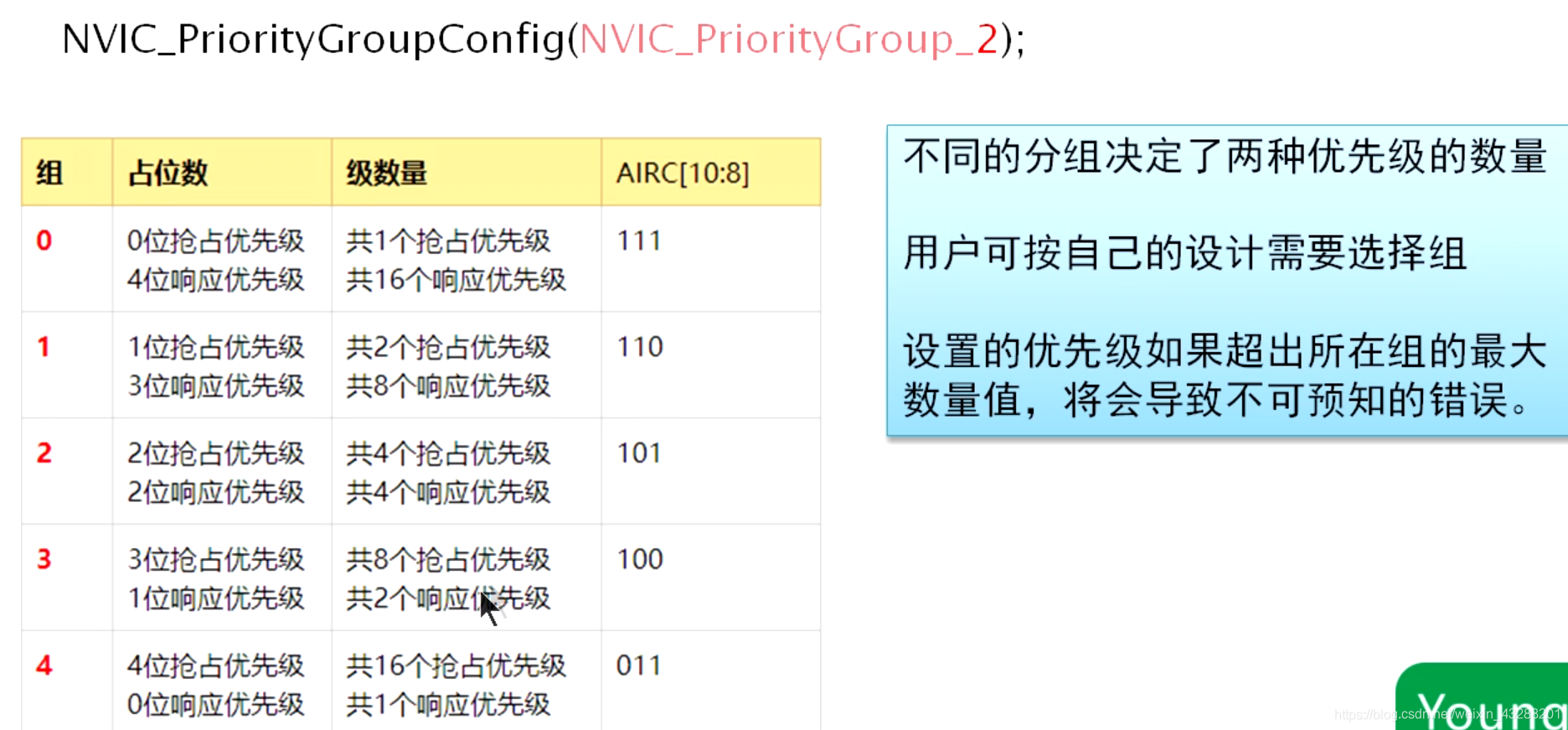

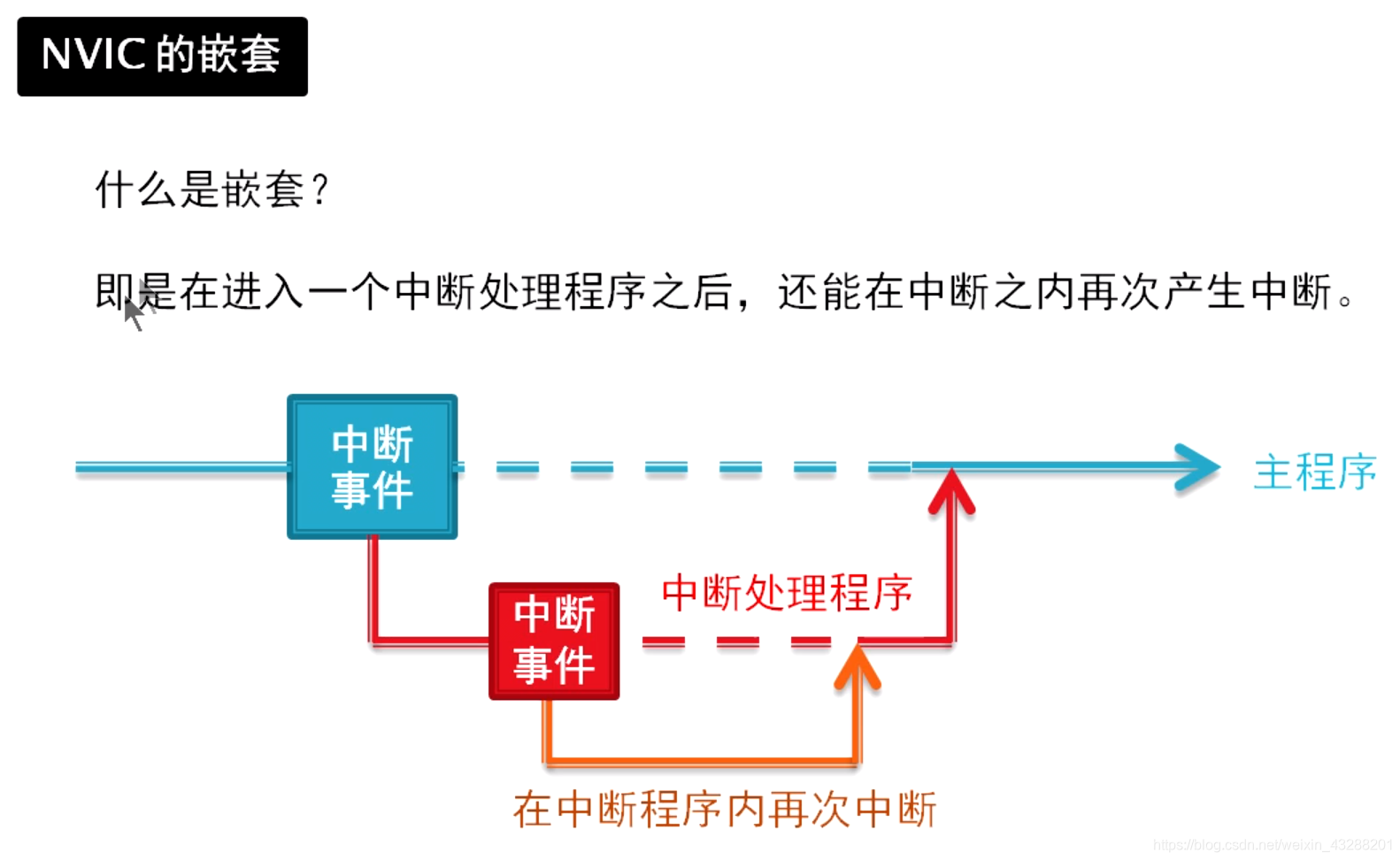

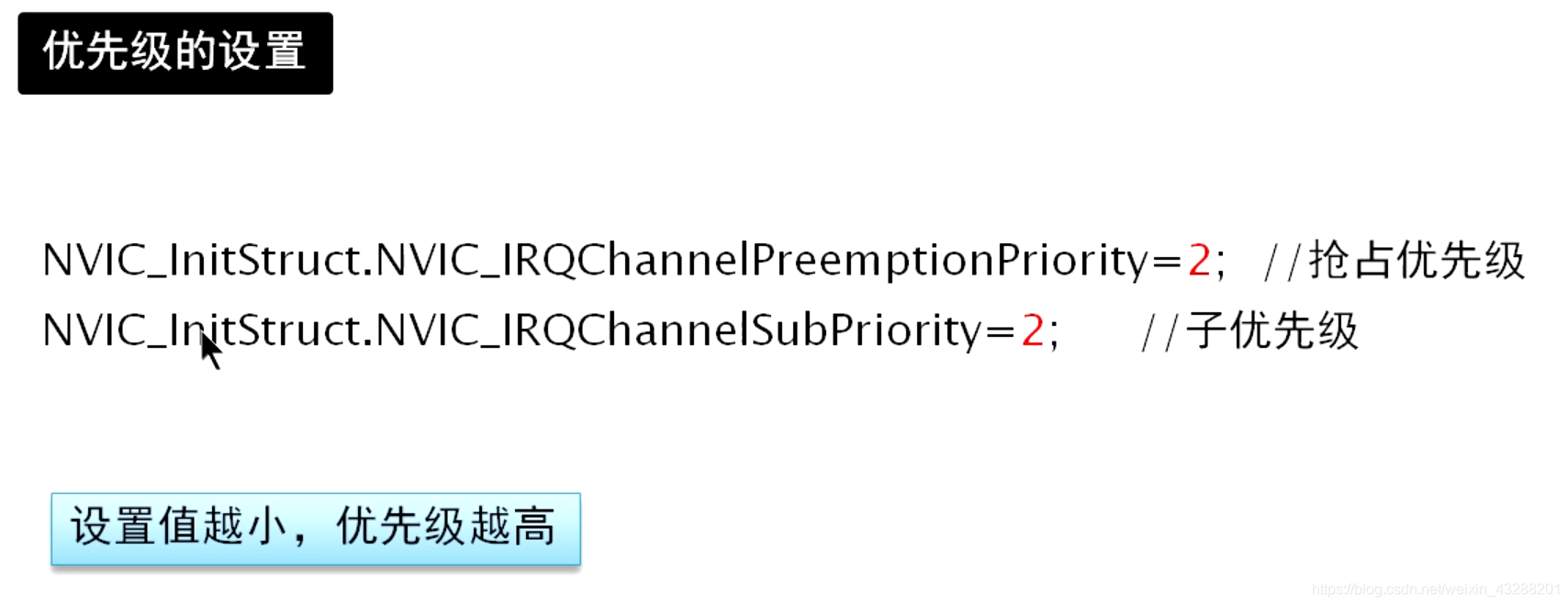

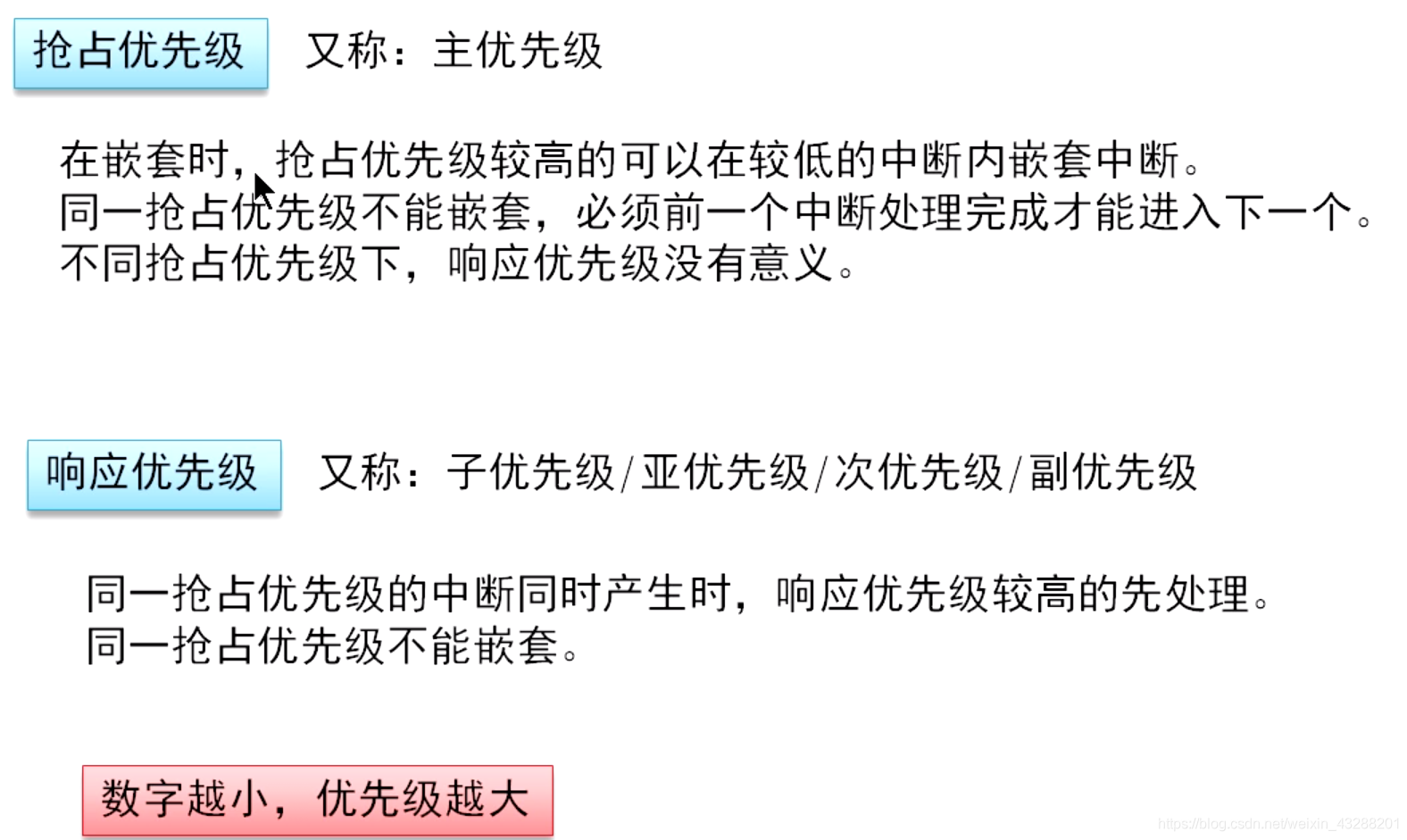

设置优先级分组，调整抢占和相应优先级的级别，一般可以设置分组零，这样可以不考虑嵌套中断

void EXIT_INIT (void){	 //按键中断初始化
	NVIC_InitTypeDef  NVIC_InitStruct;	//定义结构体变量
	EXTI_InitTypeDef  EXTI_InitStruct;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE); //启动GPIO时钟 （需要与复用时钟一同启动）
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO , ENABLE);//配置端口中断需要启用复用时钟

//第1个中断
	GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource4);  //定义 GPIO  中断

	EXTI_InitStruct.EXTI_Line=EXTI_Line4;  //定义中断线
	EXTI_InitStruct.EXTI_LineCmd=ENABLE;              //中断使能
	EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;     //中断模式为 中断
	EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Falling;   //下降沿触发

	EXTI_Init(& EXTI_InitStruct);
}

void  EXTI4_IRQHandler(void){
	if(EXTI_GetITStatus(EXTI_Line4)!=RESET){//判断某个线上的中断是否发生
		INT_MARK=1;//标志位置1，表示有按键中断
		EXTI_ClearITPendingBit(EXTI_Line4);   //清除 LINE 上的中断标志位
	}
}
