TCL语言

引言

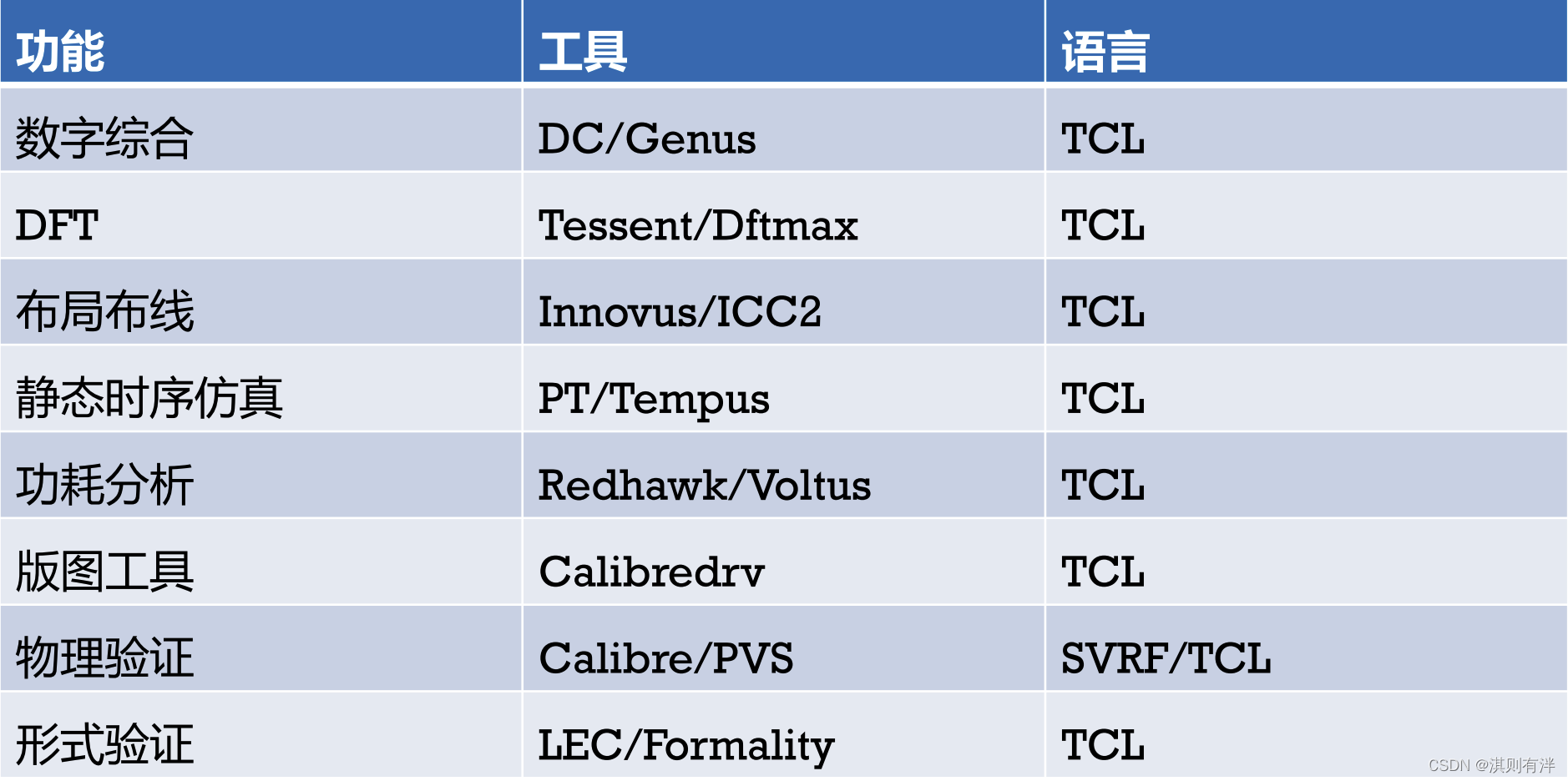

TCL（Tool Command Language）脚本语言是对EDA兼容性最好的语言，非常适合做EDA流程控制。如下图所示：

IC设计中另一种常用语言是Perl，它的高级用法和扩展功能比较方便，这个后面有机会再谈。这篇文章来整理一下TCL语言的相关知识。

概述

TCL 解释器运用规则把命令分成一个个独立的单词，同时进行必要的置换。TCL置换分为以下三类：

1. 变量置换 $：TCL解释器会认为$后面为变量名，将变量置换成它的值。

   set a "pin"
   puts $a


   将会输出pin。
2. 命令置换[]：[]内是一个独立的TCL语句。

   set a [expr 2+4]
   puts $a


   将会输出6。expr是数学运算指令。
3. 反斜杠置换\：换行符、空格、[、$等被TCL解释器当作特殊符号对待的字符，加上反斜杠后变成普通字符。

   puts “\[ expr \$X + \$Y\]”


   将会输出[expr $X + $Y]。另外用\t表示TAB，用\n表示换行符。

其他

1. “” TCL解释器对双引号中＄和[]符号会进行变量置换和命令置换。
2. {} 在花括号中，所有特殊字符都将成为普通字符，TCL解释器不会对其作特殊处理。
3. # 表示注释

变量、数组和列表

变量

定义：set 变量名 变量
