本文探讨了在电容DAC中固定基数a对SAR ADC（逐次比较型模数转换器）的影响。当固定基数小于2时，电容DAC会出现冗余位，这会增加转换次数M。尽管转换次数增多，但冗余位能增强对动态和静态误差的纠正能力。研究还提到，14位SAR ADC设计中冗余位的应用，并引用了一篇相关硕士论文进行深入研究。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

电容DAC的固定基数a，若固定基数小于2，则电容DAC包含冗余；

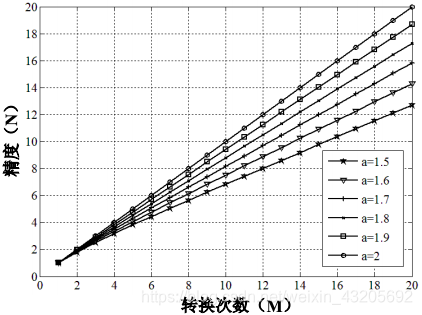

下图为在不同的固定基数a的情况下，分辨率N与转换次数M之间的关系。可以看出，对于同样的分辨率N，固定基数a越小，所需的转换次数M就越大；同时，固定基数a越小，转换次数M越多，可以产生更多的冗余位，对于动态和静态误差有着更强的恢复能力。
在这里插入图片描述

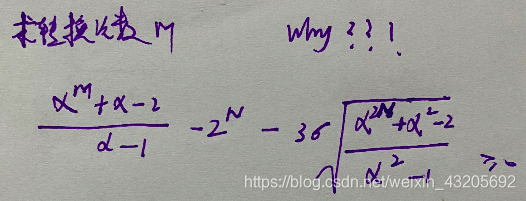

Radix和转换次数的选择

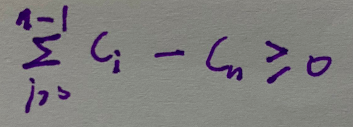

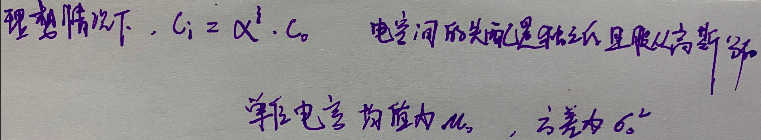

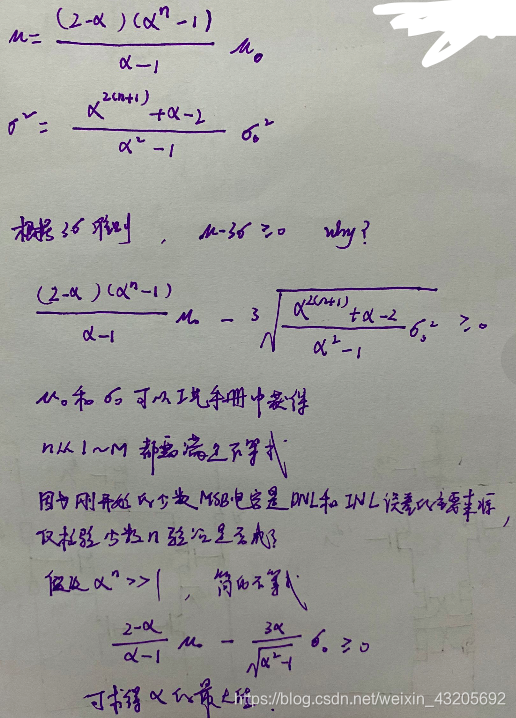

冗余位需满足下列公式：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
带冗余位的14位20MSPS SAR ADC设计研究 [硕士论文] 王玉涛 电子科学与技术 西安电子科技大学 2015（学位年度）
冗余量定义为这一位进位前后两个编码对应的十进制数之差。
