PipelineADC学习一:

本文探讨了PipelineADC的起源,特别是FlashADC中的Sub-Ranging-ADC结构,以及为何需要冗余位设计以克服比较器失调问题。重点介绍了带校正码的2bitPipelineADC校正方法,通过实例说明了如何利用冗余位进行错误校正。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

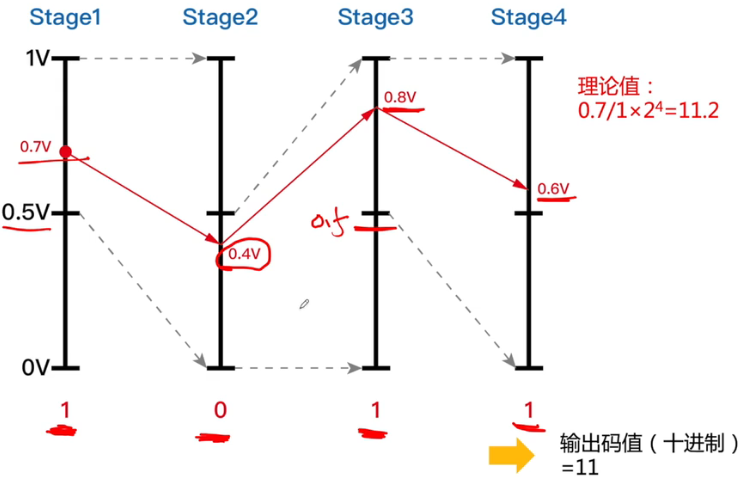

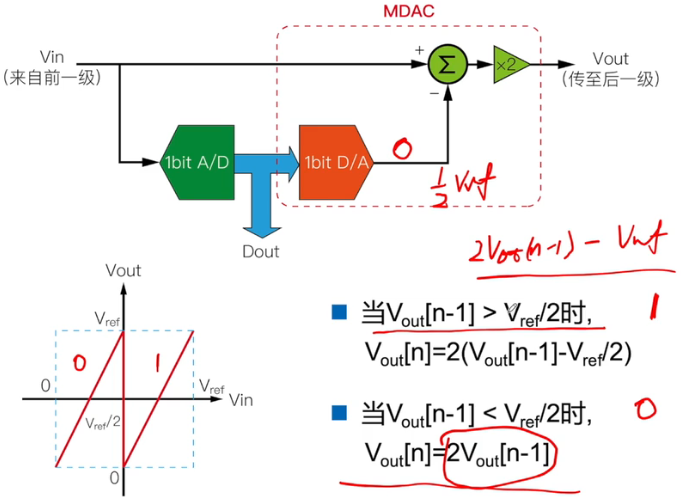

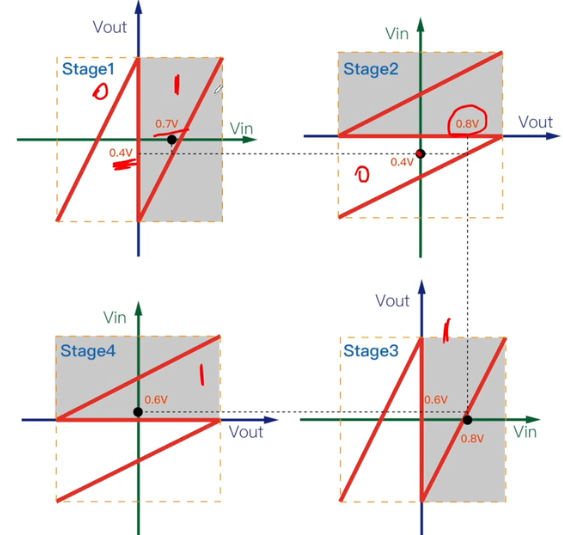

PiplineADC结构:

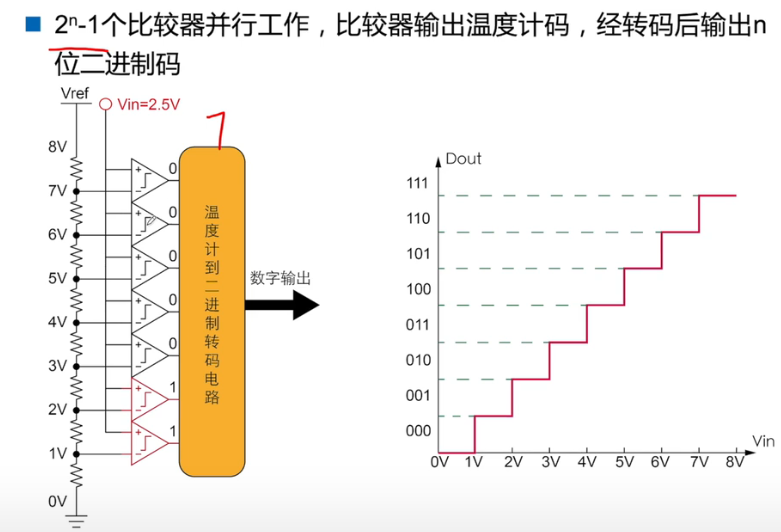

PipelineADC起源之FlashADC

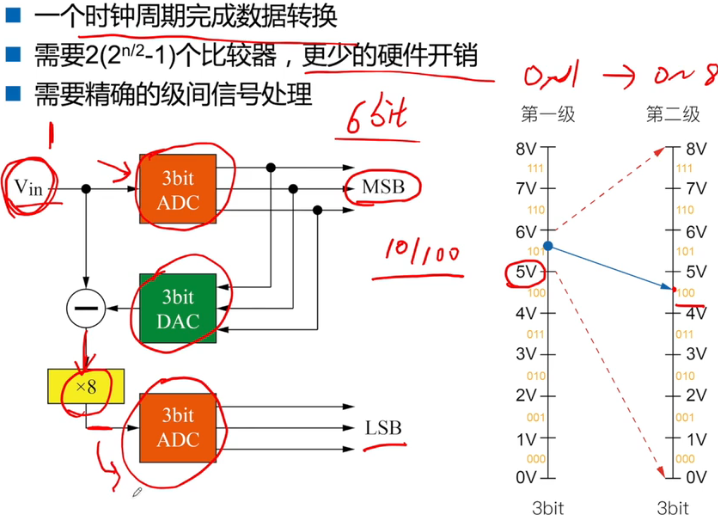

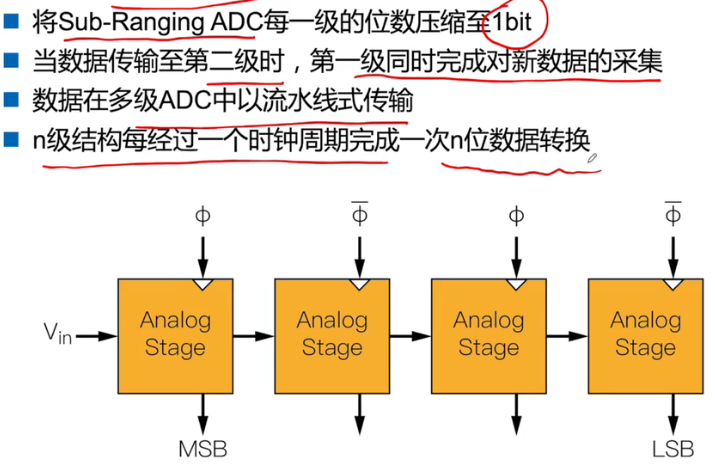

PipelineADC起源之Sub-Ranging-ADC

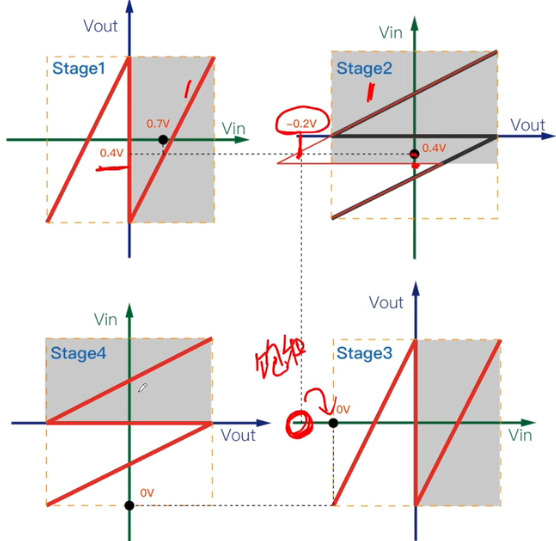

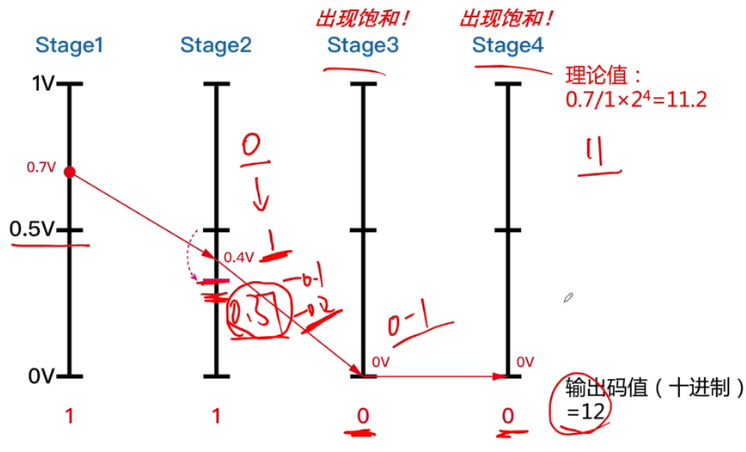

比较器存在失调:

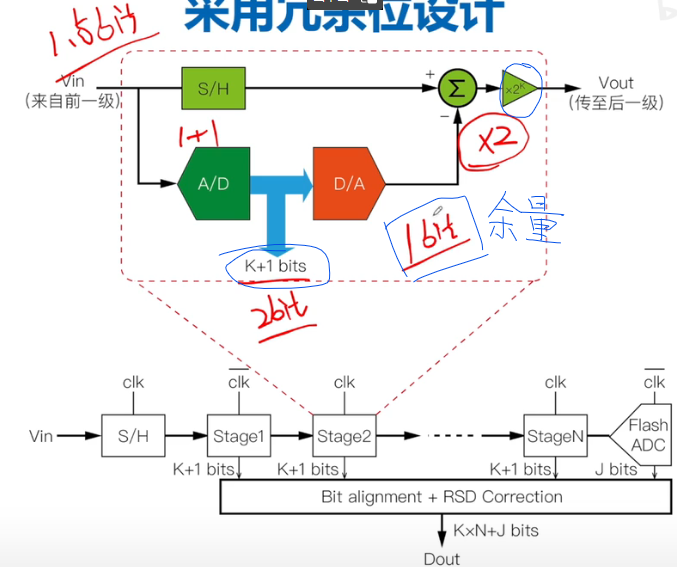

因此每级1bit不实用,需要做冗余位设计。

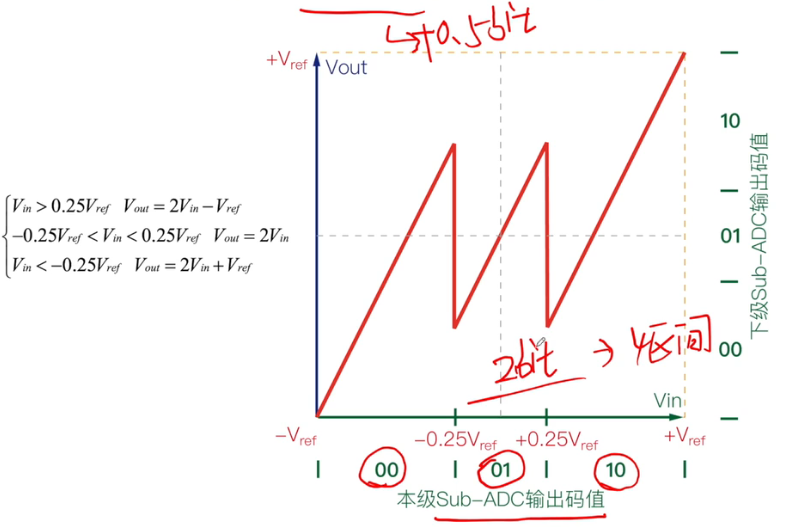

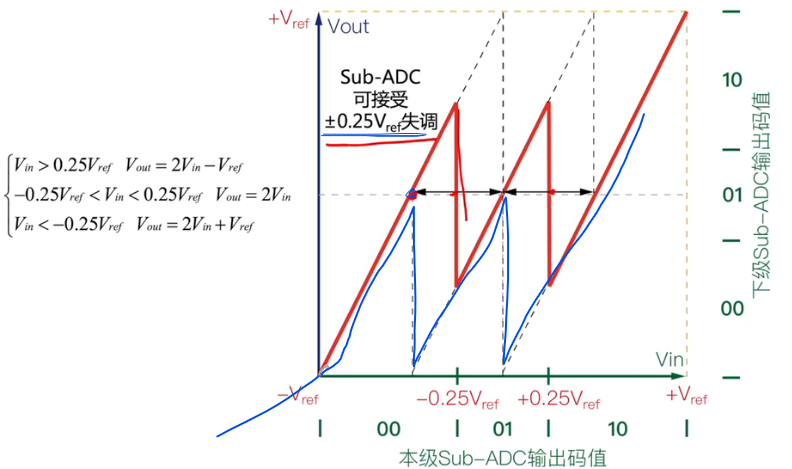

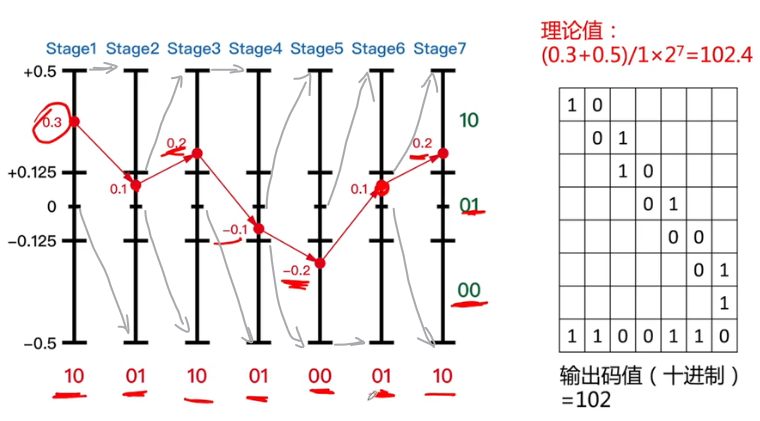

多比较一次,两个阈值,三个区间,分别对于输出00,01,10。正常2bit应该对于4个区间,这里只有三个区间是有用的,因此叫做1.5bit。1.5bit运行比较器阈值有1/4*Vref的偏差。

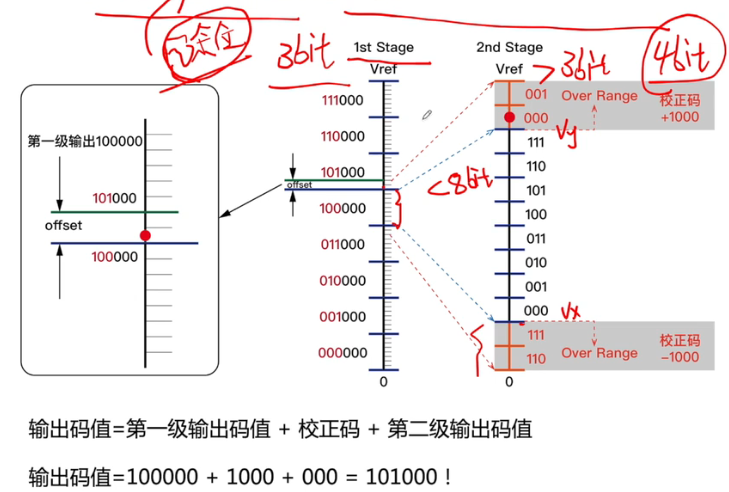

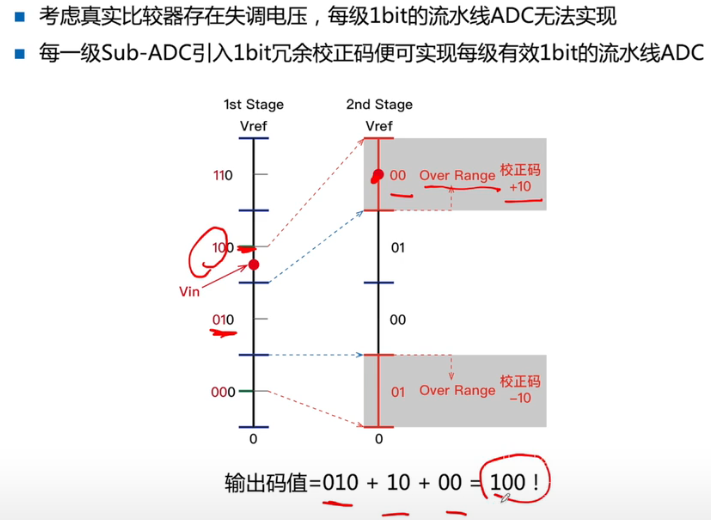

 带校正码的FlashADC

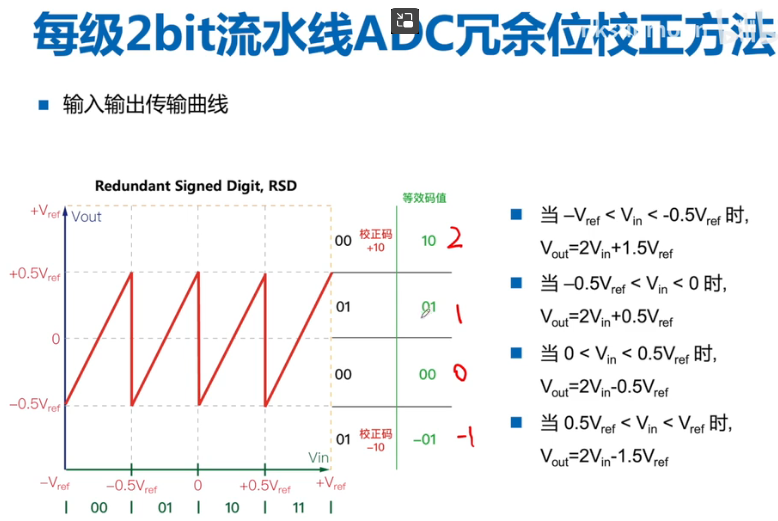

每级2bitPipelineADC冗余位校正方法

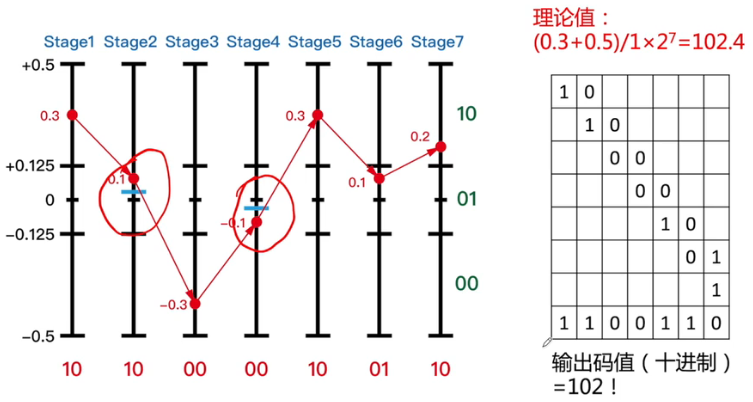

每一级用2bit量化,然后X2送到下一级。比如第一级量化错位为01,第一级量化的最后一位是第二级权重的2倍,即第一级最后一位的权重是2,因此码应该是010。第二级也是一个2bit的量化,有两个量化区间,其中两个码为有效量化码,一个码为校正码。第二级量化码00,校正码10。最后相加。
