无桥图腾柱PFC电路生动形象的讲解

在无桥图腾柱 PFC(Power Factor Correction,功率因数校正)电路中,电流在不同半周期通过不同的路径,具体的流动方式取决于开关 MOSFET(Q1 和 Q2)的开闭状态以及外部续流二极管(SD5 和 SD6)的导通情况。本文将详细解释电流在每种状态下的流动路径,帮助您更好地理解电流如何通过这些元件形成回路。

电路结构及原理图

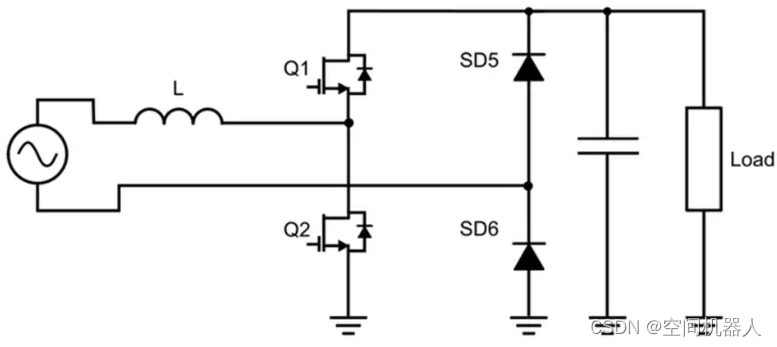

以下是典型的无桥图腾柱 PFC 电路图:
在这里插入图片描述

  • Q1 和 Q2:MOSFET 开关管,带有内置体二极管。
  • SD5 和 SD6:外部续流二极管。
  • L:电感器,用于储能。
  • Load:负载。

电路工作原理解析

1. AC 正半周期

Q1 断开,Q2 闭合

在正半周期,Q2 导通&#x

### 无图腾柱PFC电路仿真方法及工具 #### 工具选择 对于无图腾柱PFC电路的仿真,多种工具可供选择。MATLAB 和 Simulink 提供了强大的功能用于电路仿真和系统设计,为工程师提供了一个可视化的环境,使得电路设计、分析和测试变得更加直观和高效[^1]。此外,PSIM6.0也是一个极佳的选择,它能够帮助初学者直观理解图腾柱PFC电路的工作原理和技术细节[^2]。 #### 控制策略实现 在进行无图腾柱PFC电路仿真时,平均电流控制策略被广泛应用。这种策略的核心在于通过精确的电流控制来减少谐波失真,进而提升系统的整体效率和稳定性[^5]。具体而言,在Simulink环境中可以通过构建相应的控制系统模块来实现这一目标。下面给出一段简单的Matlab/Simulink代码片段作为示例: ```matlab % 定义输入电压源参数 Vin_min = 85; % 输入最小电压 (V) Vin_max = 265; % 输入最大电压 (V) % 设定输出直流母线电压 Vo = 400; % 平均电流控制器增益设置 Kp_avg_i = 0.1; Ki_avg_i = 10; % 创建S函数对象并配置其属性... sys = sim('Totem_Pole_PFC_Model'); % 假设已建立好名为 Totem_Pole_PFC_Model 的模型文件 ``` 此段代码展示了如何定义基本工作条件以及设定比例积分(PI)调节器参数以实施平均电流控制算法的一部分过程。 #### 资源获取途径 为了更深入地学习和实践无图腾柱PFC技术及其仿真,可以从开源平台获取更多资料和支持。例如,“图腾柱PFC技术详解与仿真模型资源”项目提供了丰富的理论讲解和技术文档;而另一个专注于单相无PFC图腾柱仿真的仓库则分享了一些具体的案例研究和操作指南[^3][^4]。
