Mesh学习笔记-入门篇

参考资料：
https://zhuanlan.zhihu.com/bluetooth-mesh
https://blog.youkuaiyun.com/weixin_40204595/article/details/81672523 一、Mesh关键术语
（1）设备和节点
一个Mesh设备，在未配入Mesh网络时，叫“设备”，当被配置加入一个Mesh网络后，叫“节点”。 比如，去超市买了个蓝牙mesh的灯，用之前就是个设备。等到把它连上建立的Mesh网络，可以和开关什么联动的时候，它才是一个节点。

（2）元素

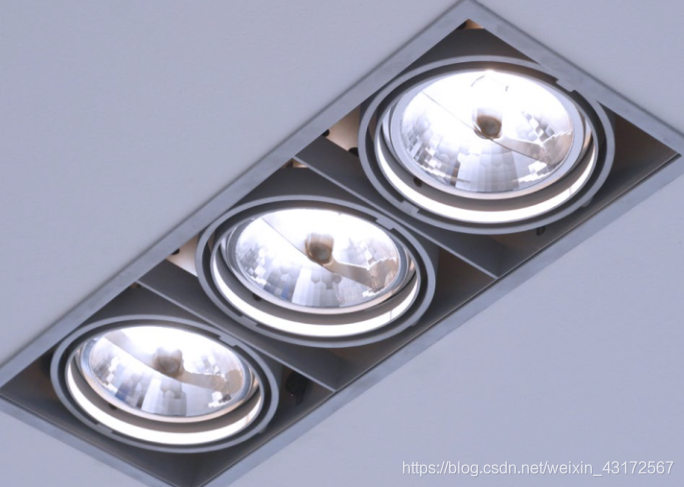

定义：是在设备中可以寻址访问的实体。比如一个灯，其中有三个子灯，那么这一整个灯，就叫一个节点（当然指的是在入网后），这三个子灯就叫这个节点的元素，每个子灯都可以独立被控制。如下：

每个节点至少拥有一个元素，称为主元素（Primary Element），同时还可能包含其他多个元素（图3）。元素由定义节点功能和元素条件的实体组成。例如，一个灯泡内有一个元素, 并具有两种功能：

• 节点 = 灯泡*
• 一个元素 = 主元素
• • 节点功能

•   		- 开/关


•   		- 亮度


• • 元素条件/状态

•   		- “开”或“关”


•   		- 0 – 10 (亮度等级)

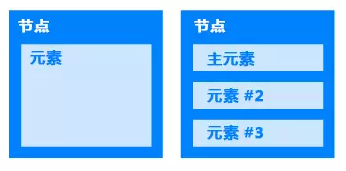

图 3 –节点必须至少有一个元素，也可能包含多个元素
节点中的每个元素都有一个唯一的地址，称为单播地址(unicast address)，使每个元素都有址可寻。我们将在后续的解密蓝牙mesh系列文章中进一步解释“寻址”。

（3）消息
消息是蓝牙Mesh里的一个重要概念。当一个节点需要查询别的节点的状态(Status)或者控制别的节点的时候，就需要发一个对应类型的消息。当一个节点向其他节点报告状态改变的时候，它也需要发出一个消息。在蓝牙Mesh里面定义了很多种类型的消息，每种消息都有对应的操作码(opcode)。消息可以按照有应答（acknowledged）和没应答（unacknowledged）来分类。 和大多数的通讯系统一样，有应答的消息需要接收节点给个响应

（4）地址
要发消息，我应该发给谁呢？那一定会从一个地址发给另一个地址。在蓝牙mesh里面定义了四种类型的地址：
单播地址（unicast address）
组播地址（group address）
虚拟地址（virtual address）
未分配地址(Unassigned Address)：未经配置的元素或未被指定地址的元素拥有的就是未分配地址。鉴于这些元素没有唯一的地址，它们不会用于消息的传送。

单播地址可以唯一性的识别出一个元素。这个地址是在配网的时候分配给设备的。一个mesh网络可以有32767个单播地址。在“启动配置”（provisioning）期间，启动配置设备（provisioner）会在网络节点的生命周期内为节点中的每个元素分配一个单播地址。单播地址可能出现在消息的源地址字段或目的地址字段中。发送到单播地址的消息只能由一个元素进行处理。

组播地址是一个表示一个及以上元素的广播地址。
组播地址可以由蓝牙SIG来定义(SIG Fixed Group Addresses)， 也可以动态分配。目前SIG定义了4个组播地址，分别是“All-proxies”, “All-friends”,“All-relays” and “All-nodes”。
动态分配的组播地址是设计成在用户配置的时候，可以分配代表一些实际的场所，比如可以定义几个组播地址代表几个不同的房间。一共可以有16384个组播地址，其中SIG保留了256个，其他16128个都是动态分配的。
组播地址是蓝牙mesh网络中的另一种多播地址（multicast address），它通常代表一个或多个节点中的多个元素，包含两种类型：

• 动态分配的地址（Dynamically Assigned） -> 0xC000-0xFEFF
• 固定地址（Fixed Address） – 由蓝牙技术联盟分配，分为五段：
• 保留供将来使用 (RFU) –> 0xFF00-0xFFFB
• All-proxies -> 0xFFFC - 发送到启用代理（proxy）功能的所有节点
• All-friends -> 0xFFFD - 发送到启用friend功能的所有节点
• All-relays -> 0xFFFE - 发送到启用中继（relay）功能的所有节点
• All-nodes -> 0xFFFF - 发送到所有节点
  发送到固定节点的所有消息都由节点的主元素（primary element）进行处理
  虚拟地址是个挺有意思的概念。虚拟地址是与特定的UUID标签相关联的一组元素；这些地址可能会被发布或订阅。UUID标签是与多个来
