本次要实现的功能是基于CC2640R2完成串口与手机app的数据透传，即串口发出去的数据在手机app上能收到，手机app发出的数据在串口上打印出来。

一、在实现透传功能之前，需要了解蓝牙数据传输的原理
1.蓝牙数据的传输都是基于Characteristic来操作，在simple_gatt_profile.c文件中定义了5个Characteristic，其中Characteristic3具有写权限，Characteristic4具有notify权限，所以我们在做数据透传时，用Characteristic3来接收来自手机的数据，用Characteristic4来往手机app发数据。
2.这里我们将Characteristic3 和Characteristic4 修改为数组形式，长度定义为20，即数据收发最大长度为20字节。
3.手机往Characteristic3写数据时，蓝牙协议栈先检查该Characteristic3是否具有写权限，如果有写权限，则调用simpleProfile_WriteAttrCB，然后往app发消息，在app的任务中去处理该消息，将收到的数据做处理。
4.2640向手机发数据时，调用SimpleProfile_SetParameter，检查是否具有notify权限，然后调用simpleProfile_ReadAttrCB将数据发出去。

二、测试结果：

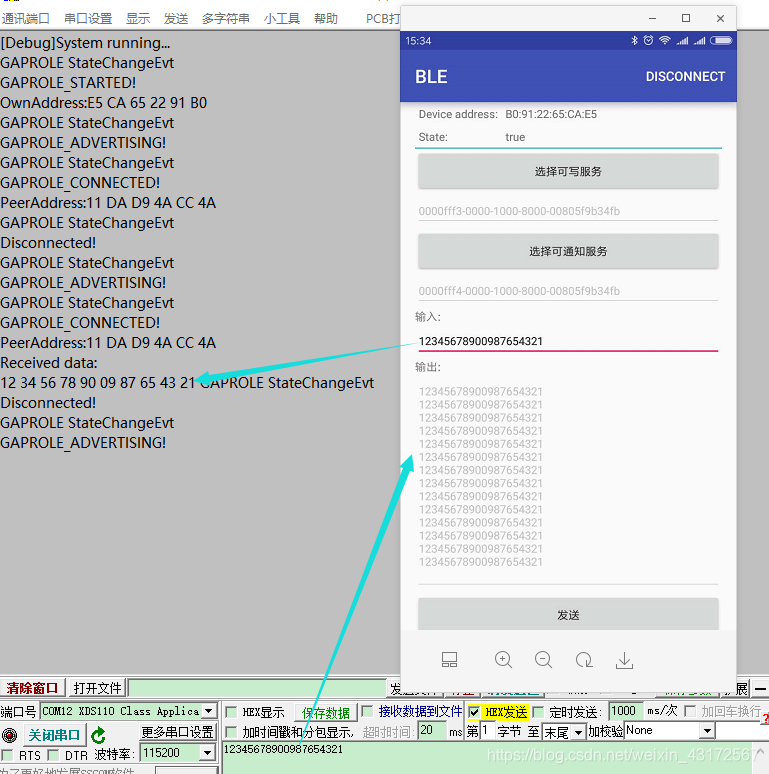

在这里插入图片描述由上图可以看到，数据透传功能正常。而且还打印出了GAP_Role的各种状态。
