STM32CubeMX学习笔记七 《独立看门狗》

前言

**废话：**前面已经学习了CubeMx配置工程的相关用法，本节我们就来看看这所谓的看门狗可以溜着玩不。。。

独立看门狗简介

看门狗的原理： 单片机系统在外界的干扰下会出现程序跑飞的现象导致出现死循环，看门狗电路就是为了避免这种情况的发生。看门狗的作用就是在一定时间内（通过定时计数器实现）没有接收喂狗信号（表示MCU已经挂了），便实现处理器的自动复位重启（发送复位信号）。

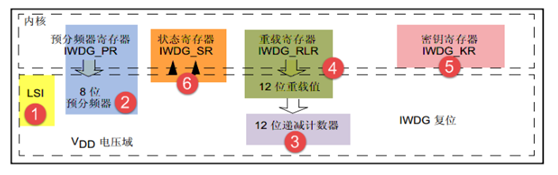

看门狗寄存器的运行机制：

① 独立看门狗时钟源：一般由独立的RC振荡器LSI提供。
② 计数器时钟：递减计数器的时钟由LSI经过一个八位的预分频器得到，可以通过操作寄存器IWDG_PR来设置分频因子，分频因子的取值为：4、8、16、32、64、128、256。

                        计数器时钟CK_CNT= LSI/ 4*2^PRV（分频因子）

③ 计数器：独立看门狗的计数器是一个 12 位的递减计数器，最大值为 0XFFF，当计数器减到 0时，会产生一个复位信号:IWDG_RESET，让程序重新启动运行，如果在计数器减到 0 之前刷新了计数器的值的话，就不会产生复位信号，重新刷新计数器值的这个动作我们俗称喂狗。
④ 重装载寄存器࿱
