STM32CubeMx开发之路—14独立看门狗

---

!!! 本文已同步到码云 - 点击此链接获取最新 - 可进入码云提交修改 !!!

---

附件

源码已放到码云 ! ! ! ( 请点击文首链接进入仓库 )

---

运行环境

• Windows10
• STM32CubeMX Version 5.2.0
• Keil5(MDK5) Version 5.28.0.0

---

简介

本例程主要讲解如何使用STM32的独立看门狗, 详情请参考官方的参考文档, 本教程教大家如何使用它.

---

STM32CubeMx基本配置

基础配置过程请参考 STM32CubeMx开发之路—配置第一个项目

---

使用printf功能

重定向printf的过程请参考 STM32CubeMx开发之路—3发送USART数据和printf重定向

CubeMX配置

查看时钟

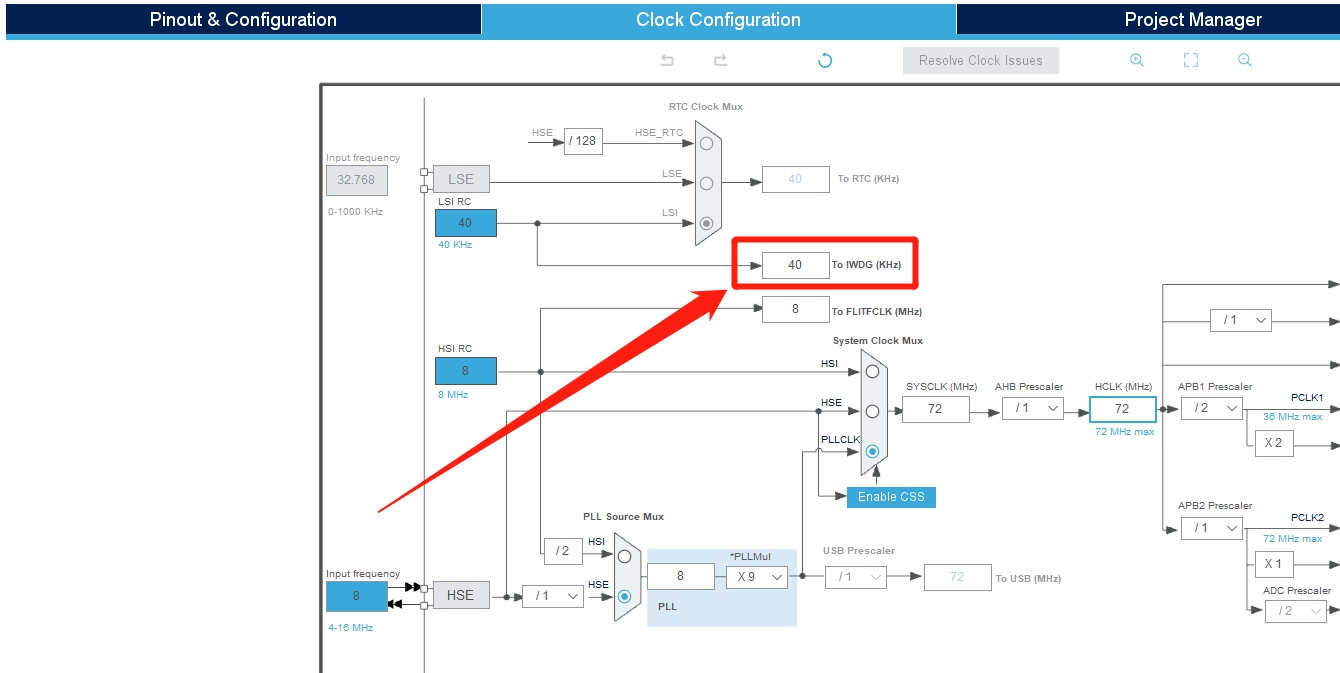

• 独立看门狗有自己的时钟,如下图:我的时钟是40KHZ

修改配置

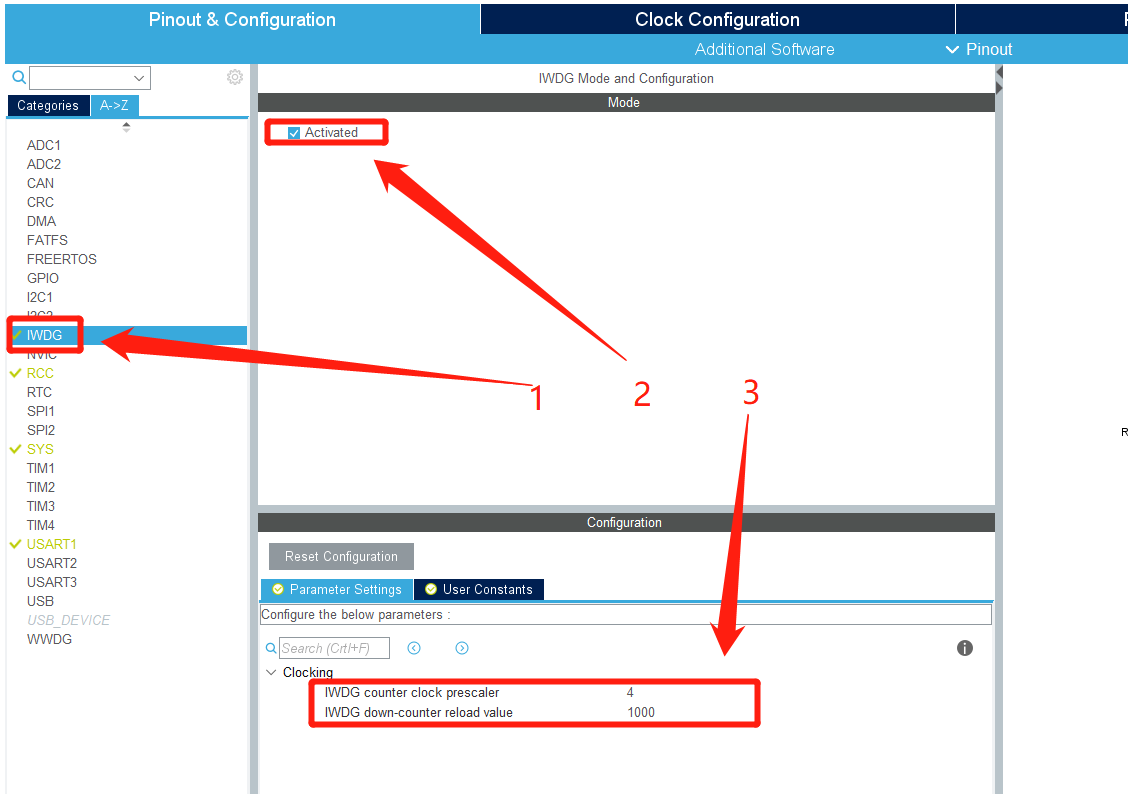

• 1 选择独立看门狗
• 2 选中Activated
• 3 设置分频值psc和重装载值reload

---

---

$$计数频率=\frac{40000}{psc}=\frac{40000}{4}=10000HZ(记一次数需要时间100us)$$
$$不喂狗就会重启的时间=记一次数需要时间\ast reload=100us\ast 1000=100ms$$

---

代码修改

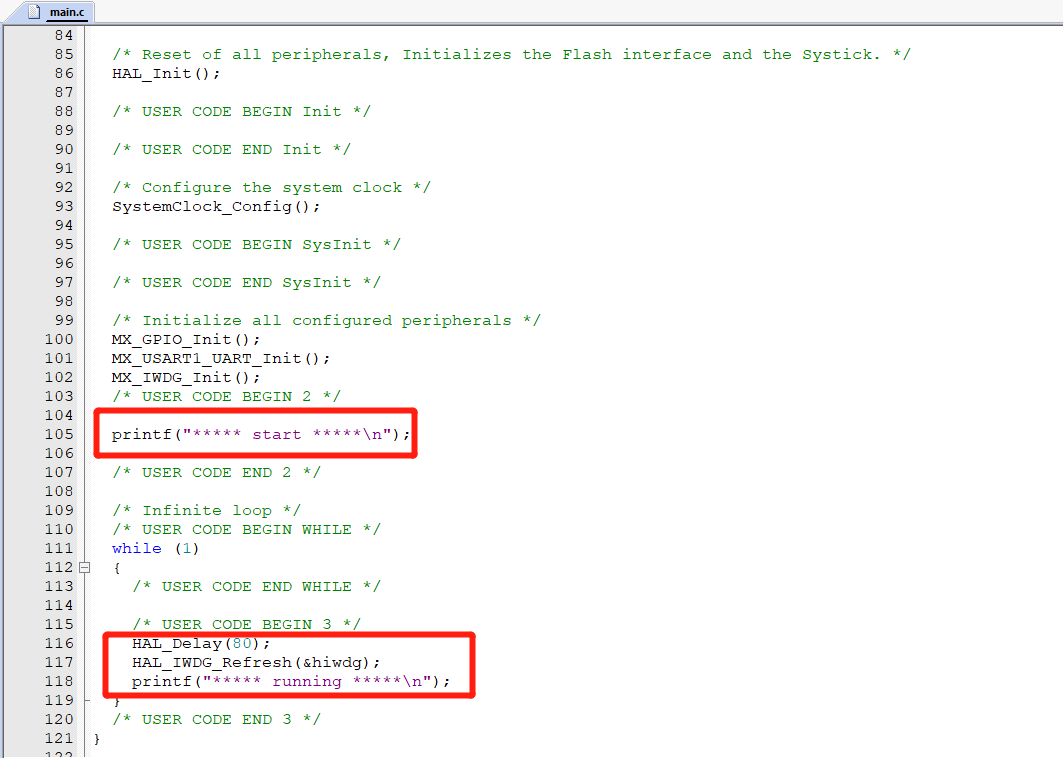

• 喂狗时间80ms(低于100ms)

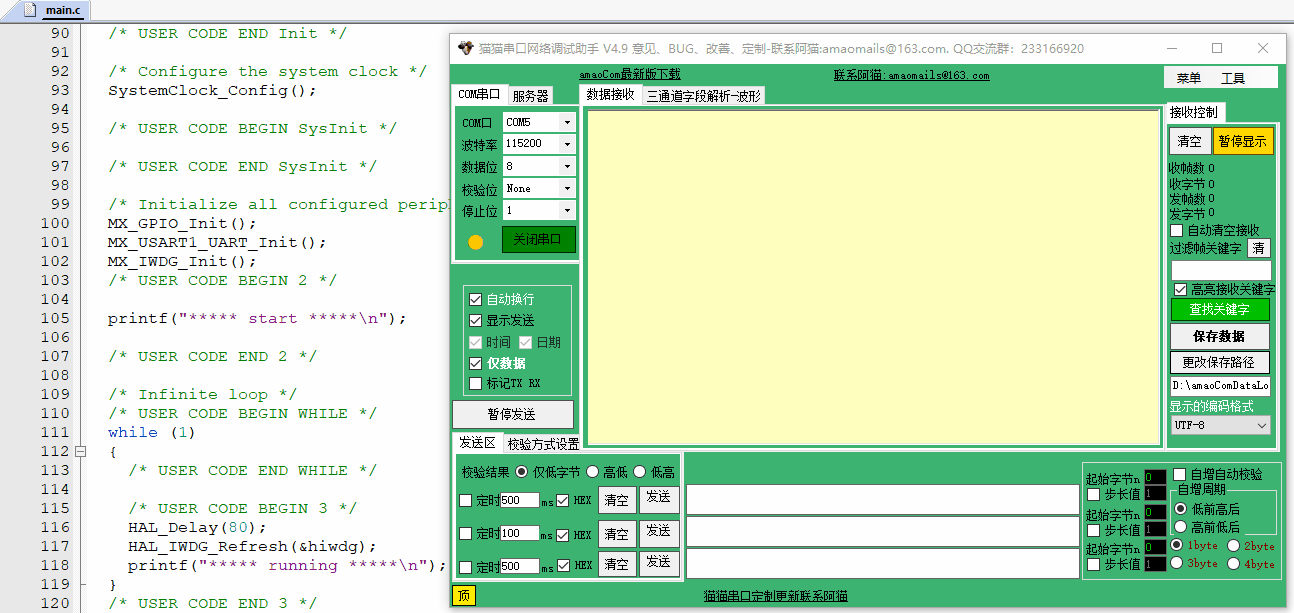

• 运行结果(运行正常)

---

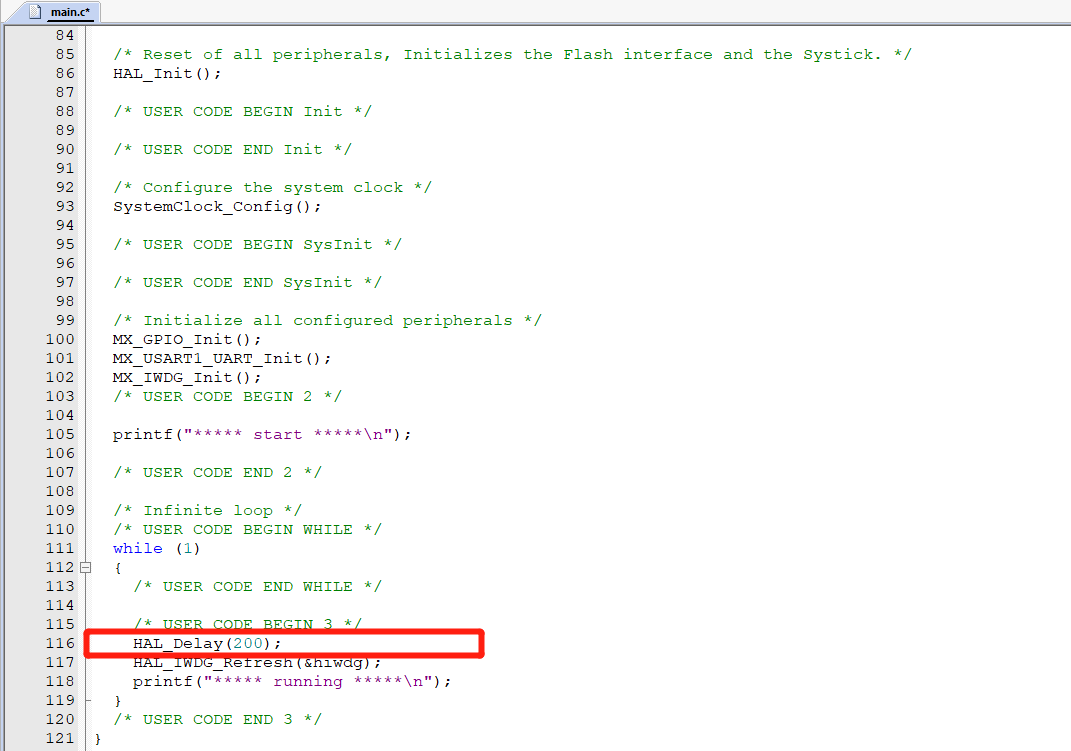

• 喂狗时间200ms(高于100ms)

• 运行结果(无限重启)

---
