网络交换机

• 交换机

网络交换机（英语：Network switch）是一种网络硬件，通过报文交换接收和转发数据到目标设备，它能够在计算机网络上连接不同的设备。一般也简称为交换机。

交换机工作于OSI参考模型的第二层，即数据链路层。交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表。在今后的通讯中，发往该MAC地址的数据包将仅送往其对应的端口，而不是所有的端口。因此交换机可用于划分数据链路层广播，即冲突域；但它不能划分网络层广播，即广播域。
交换机对数据包的转发是建立在MAC地址——物理地址基础之上的，对于IP网络协议来说，它是透明的，即交换机在转发数据包时，不知道也无须知道信源机和信宿机的IP地址，只需知其物理地址。

交换机的工作原理

交换机的四大功能：

1. 学习功能---------数据帧经过交换机，交换机会自动学习数据帧的源mac地址

2. 转发功能---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据

3. 查询功能（泛洪）---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）

4. 刷新功能--------- 交换机默认300s刷新一次mac地址表

当一台交换机安装配置好之后，其工作过程如下：

• 收到某网段（设为A）MAC地址为X的计算机发给MAC地址为Y的计算机的数据包。交换机从而记下了MAC地址X在网段A。这称为学习（learning）。
• 交换机还不知道MAC地址Y在哪个网段上，于是向除了A以外的所有网段转发该数据包。这称为泛洪（flooding）。
• MAC地址Y的计算机收到该数据包，向MAC地址X发出确认包。交换机收到该包后，从而记录下MAC地址Y所在的网段。
• 交换机向MAC地址X转发确认包。这称为转发（forwarding）。
• 交换机收到一个数据包，查表后发现该数据包的来源地址与目的地址属于同一网段。交换机将不处理该数据包。这称为过滤（filtering）。
• 交换机内部的MAC地址-网段查询表的每条记录采用时间戳记录最后一次访问的时间。早于某个阈值（用户可配置）的记录被清除。这称为老化（aging）。
• 对于全交换（full-switch）局域网，交换机每个端口只连接一台设备，因此不会发生碰撞。交换机也不需要做过滤。

交换机基础指令

华为eNSP部分基础指令

• ？帮助



• system-view 进入系统视图。



        <HuaWei>用户视图：查看信息，无法修改配置。

        [HuaWei]系统视图：修改配置

•  quit返回上一视图



• sysname修改设备名



• u t m用户视图下，关闭提示信息



• interface Ethernet 0/0/0 进入接口视图

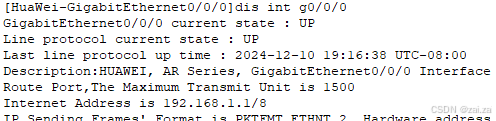

• display interface g0/0/0查看接口信息



• ip address 0.0.0.0 255.0.0.0在接口视图下配置IP地址及子网掩码

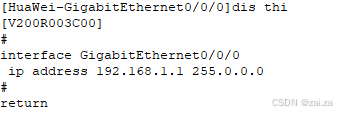

• display this查看当前视图下的配置信息



• return跨级返回

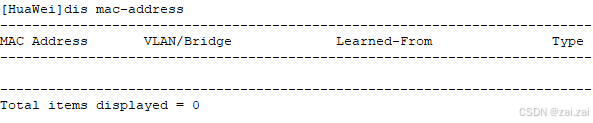

• dis mac-addres查看mac地址表



• save保存配置

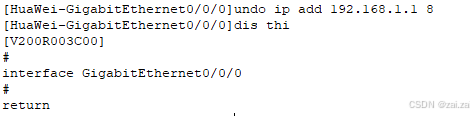

• undo 配置指令取消配置



• reboot重启
