计算机网络中关于交换机的部分知识

case 4

配置vlan间路由，启用三层SVI接口并配置IP地址

创建 vlan10 ,vlan 20,   并用接口配置IP    192.168.10.1 /24     172.16.20.1 /24

启用一个三层接口，并配置IP 10.1.1.1 /24

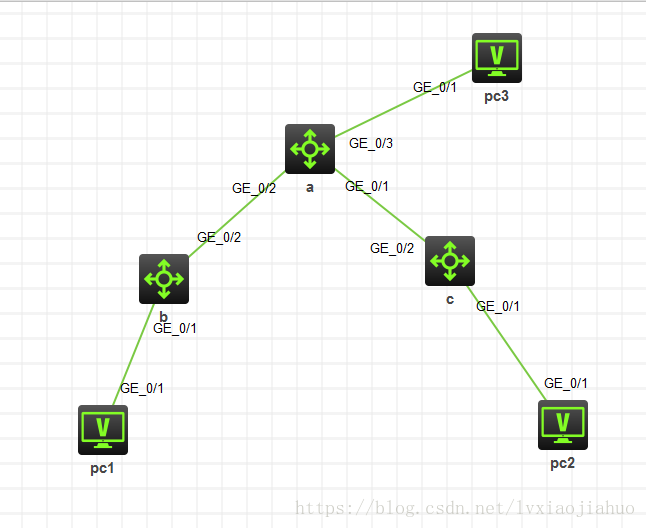

绘图如下：

我的选择：先给交换机b配置，然后是c,最后是a

b:

sys

vlan 10

quit

port gi 1/0/1      #将接口放进vlan10

quit

#配置trunk

interface gi 1/0/2                 #进入端口

port link-type trunk             #设置成trunk模式

port trunk pemit vlan 10 20  (同时将vlan 10,20放进去，其实这个时候vlan 20 还未创建)

quit

c:(与b相同的步骤，只是将vlan 10换成了vlan 20)

a:

sys

vlan 10

quit

vlan 20

quit

interface gi 1/0/2

port link-type trunk

port trunk pemit vlan 10  20

quit

interface vlan 10

ip add 192.168.10.1 255.255.255.0

quit

interface gi 1/0/1

port link-type trunk

port trunk pemit vlan 10 20

quit

interface vlan 20

ip add 172.16.20.1 255.255.255.0

quit

此时再给两个pc配上ip地址，子网掩码，网关就可以了。

要想实现启用一个三层接口，并配置IP10.1.1.1/24

interface gi 1/0/3

port link-mode route

ip add 10.1.1.1 255.255.255.0

quit

case 5

mac   CAM表静态查看     display mac-address

静态接口捆绑：

mac-address  static    MAC(物理地址那串字符)    interface   gi    1/0/1      vlan 10

静态IP，mac捆绑  :    (将IP和MAC进行静态捆绑)

arp  static 192.168.10.2  MAC   10   gi   1/0/1（接口）

display lldp ne  list

dis   arp timer aging      arp的默认时间

dis   mac-adress aging-time   查看保存的时间

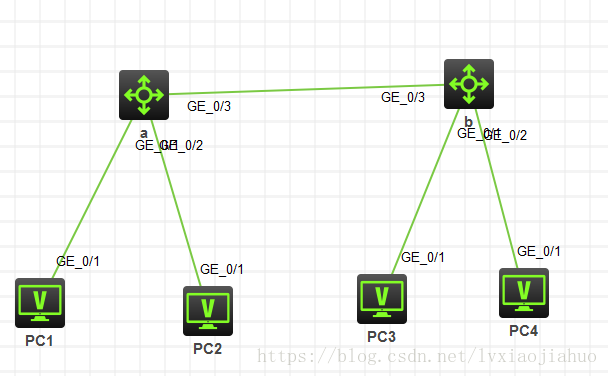

case 6   静态路由的配置和动态路由的配置

交换机1 配置为vlan 10,  vlan 20

vlan 10 :　ip  address 192.168.10.1   255.255.255.0

vlan 20 :   ip  address 192.168.20.1   255.255.255.0

接口0/3 :　需要配置为路由模式

                 int gi 1/0/3

                 port  link-mode route

                 ip add 1.1.1.1 255.255.255.0

交换机2  配置 vlan30   vlan40

vlan 30 :　ip address 192.168.30.1 255.255.255.0

vlan 40:     ip address 192.168.40.1  255.255.255.0

 接口0/3 :　需要配置为路由模式

                 int gi 1/0/3

                 port  link-mode route

                 ip add 1.1.1.2  255.255.255.0

给pc各位配上ip地址。要注意在自己的网关内选择。比如：pc1   : 192.168.10.2

配置静态路由：（双向）

在交换机1上  ：

      ip   route-static 192.168.30.0  255.255.255.0  1.1.1.2

      ip   route-static 192.168.40.0  255.255.255.0  1.1.1.2

在交换机2上  ：

      ip   route-static 192.168.10.0  255.255.255.0 1.1.1.1

      ip   route-static  192.168.20.0  255.255.255.0 1.1.1.1

#解释 ：     ip   route-static 192.168.40.0（目的子网）  255.255.255.0（子网掩码）  1.1.1.2（下一跳的地址）

其实这样一条一条的输入太麻烦。可以用：

ip  route-static  0.0.0.0    0.0.0.0    1.1.1.1

动态路由配置（RIP）

rip (可以指定端口号)

在交换机1上：

network 192.168.10.0  0.0.0.255

network 192.168.20.0  0.0.0.255

network  1.1.1.0   0.0.0.255

在交换机2上：

network 192.168.30.0  0.0.0.255

network 192.168.40.0  0.0.0.255

network  1.1.1.0   0.0.0.255
