CODESYS之一种有意思的脉冲(心跳信号)输出程序（含结构化语言）

本文将展示一种脉冲输出的程序，有想研究ST语言的也可以看看。同时，也是一种心跳信号的写法。

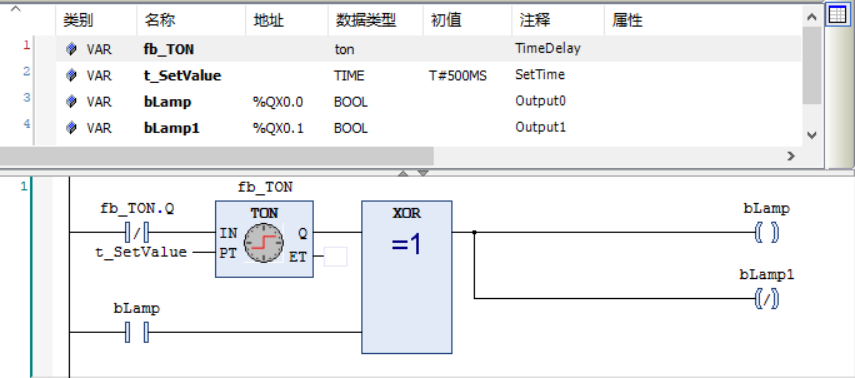

1、梯形图程序

上图中程序接口区即可以使用表格方式，也可以使用ST 语言方式；

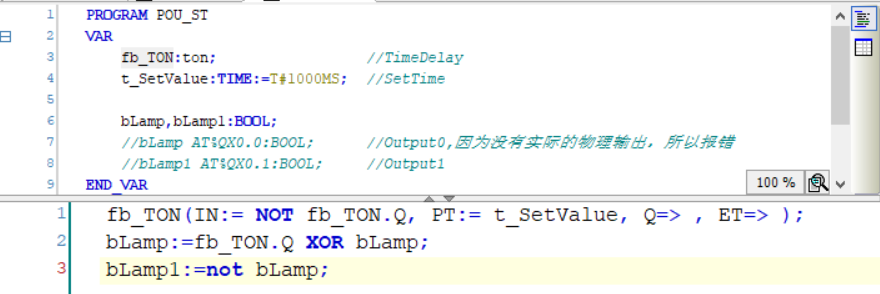

2、ST语言程序

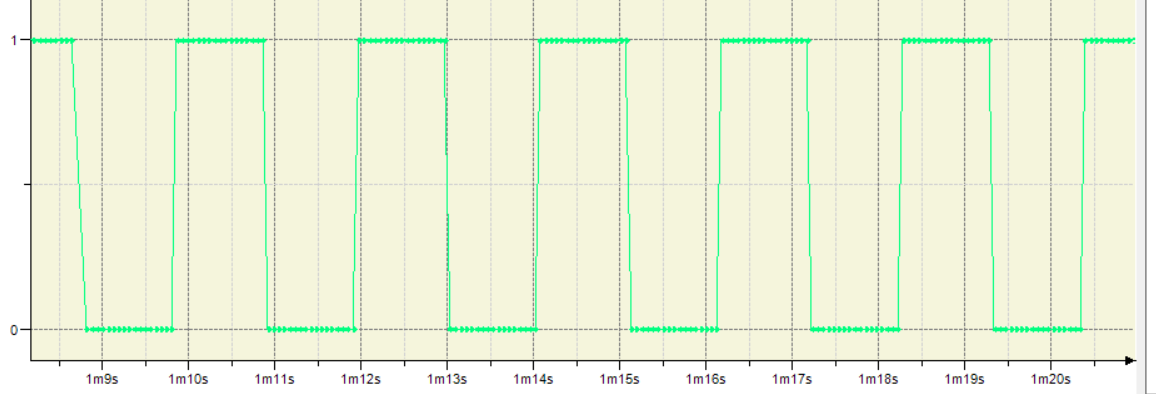

3、TRACE输出波形监控，默认是“自动滚动”展示，可在TRACE中右键取消“自动滚动”；

上图中输出波形的周期是2S；故高电平是1S，低电平是1S即TOn的值。

4、TRACE操作小技巧

通常TRACE展示的内容是不符合我们的看点的，或者大了或者小了。

可通过CTRL+鼠标滚轮：实现垂直方向的放大和缩小；

可通过ALT+鼠标滚轮：实现水平方向的放大和缩小；
