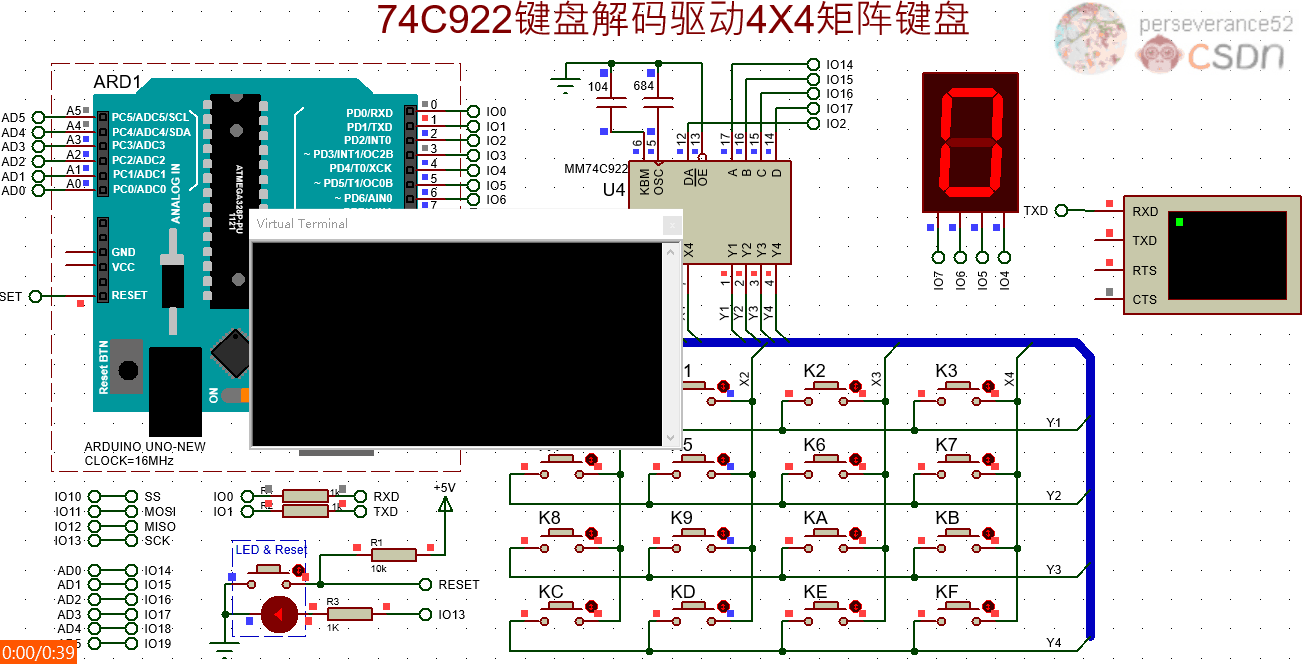

【Proteus仿真】Arduino UNO +74C922键盘解码驱动4X4矩阵键盘

【Proteus仿真】Arduino UNO +74C922键盘解码驱动4X4矩阵键盘

---

• Proteus仿真


本例因为使用了74C922解码芯片,使得程序代码非常简单,在按下不同按键时,数码管将显示对应键值.主要是对AVR操作指令的熟悉和理解，在Arduino当中通过总线式方式操作IO口状态，比传统的Arduino的封装指令会显得更加精简和直接。面对Arduino编程，我们要不拘于一种指令操作方式的学习与掌握。AVR操作指令相当于脱掉了Arduino的封装层，从而进行接近寄存器的操作方式。

AVR操作指令相关知识

• AVR 单片机的IO口是标准的双向端口，首先要设置IO口的状态，即：输入还是输出。

DDRx寄存器就是AVR单片机的端口方向寄存器，通过设置DDRx可以设置x端口的状态。
DDRx端口方向寄存器相应位设置为1则对应的x端口相应位为输出状
