【Proteus仿真】Arduino UNO利用74LS148扩展中断

【Proteus仿真】Arduino UNO利用74LS148扩展中断

---

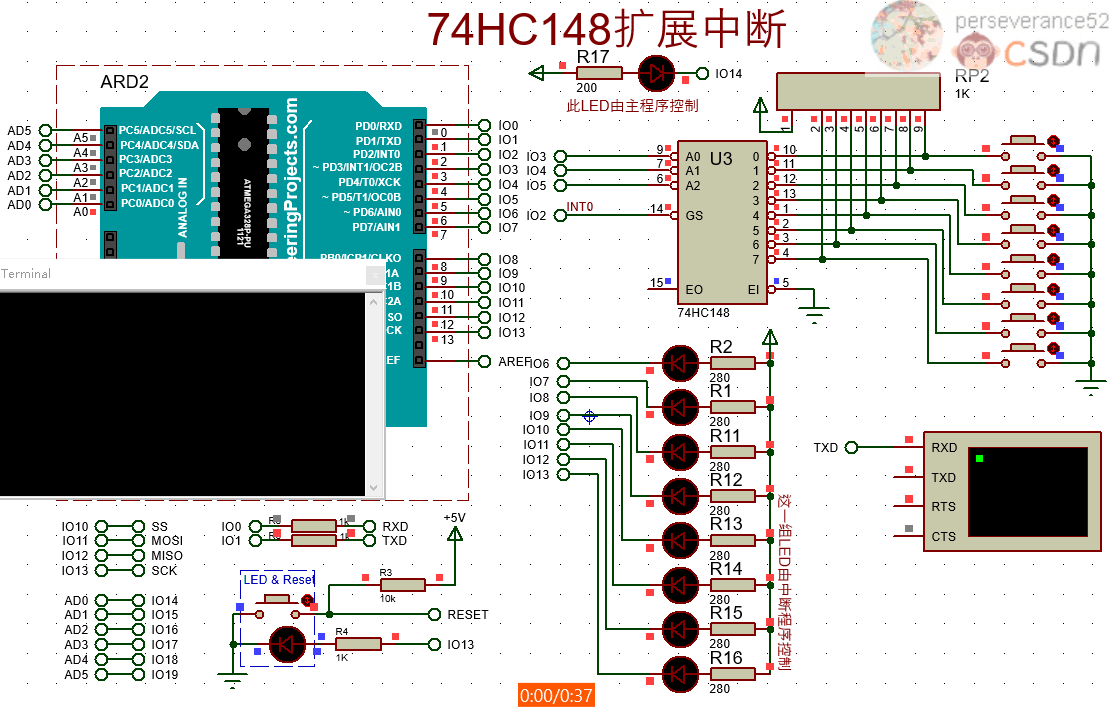

• Proteus仿真演示

• 除了使用74LS148芯片，当然也可以通过多个逻辑或的逻辑芯片来扩充中断，原理都是一样的。

Arduino UNO硬件上只有2个外部中断引脚1和2，利用74LS148可以扩展8个外部中断，不过需要额外消耗3个数据引脚，通过中断来实现的功能比传统的端口扫描方式要节省很多CPU开支。如果将2个外部中断都进行扩展，可以扩展出16个外部中断口，而且不需要依赖其他第三方库函数来实现。

AVR操作指令相关知识

• AVR 单片机的IO口是标准的双向端口，首先要设置IO口的状态，即：输入还是输出。

DDRx寄存器就是AVR
