一 . 模式动机

如果想要画带颜色的形状，比如想要绘制圆形，矩形，椭圆，正方状类，但绘制图性有红，绿，蓝等颜色现在有两种方式。
- 第一种：全关联模式，就是全连接为每种不同颜色不同形状的图型创建对象。四种图像三种颜色，全关联要12种类
- 第二种：创建图像类和颜色类，然后选一种图像和一种颜色组合在一起。三种颜色类四种图像类，一个桥接类将图像和颜色组合起。

二 . 模式定义

桥接模式（Bridge Pattern）：将抽象部分与它实现部分分离，使他们可以独立变化。使一种对象结构型模式

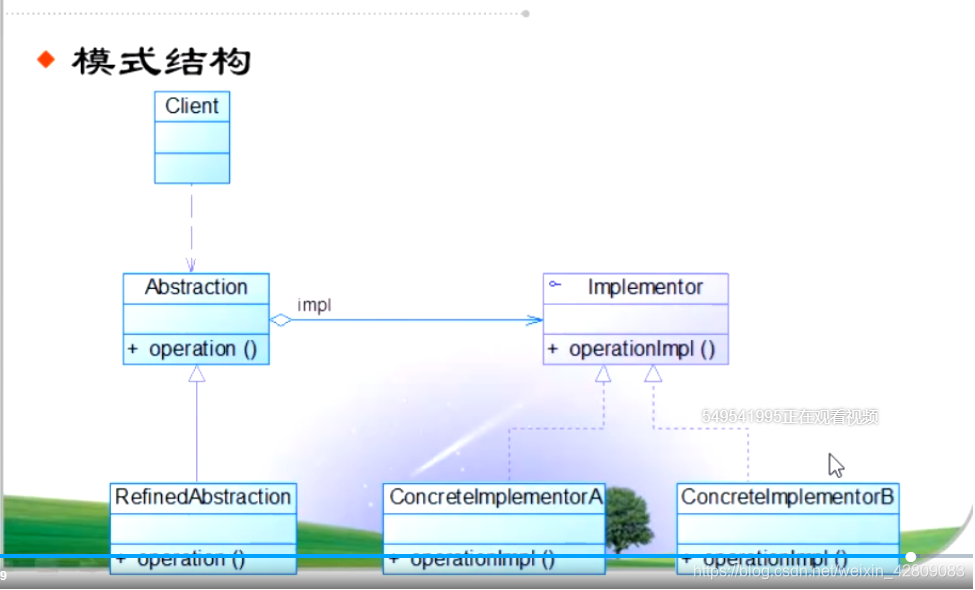

三 . 模式结构

在这里插入图片描述
(图片来源于网络)

Abstraction:抽象类
RefinedAbstraction：扩充抽象类
Implementor：实现类接口
ConcreteImplementor；具体实现类

四 . 模式分析

重点需要理解如何抽象化，实现化解耦，使得二者可以独立变化
- 将对象的共同性质抽取出来形成类的过程即为抽象化的过程。
- 针对抽象化给具体的实现，就是实现化

五 . 模式实例

我们有三个操作系统Linux，Unix，和Windows还有四种视频文件，视频文件在播放前需要转成与操作系统相匹配的码，如果使用全关联的方式去设计，则需要12种类，因此我们使用桥接模式，将两个维度分开，实现操作系统和视频文件的弱耦合。

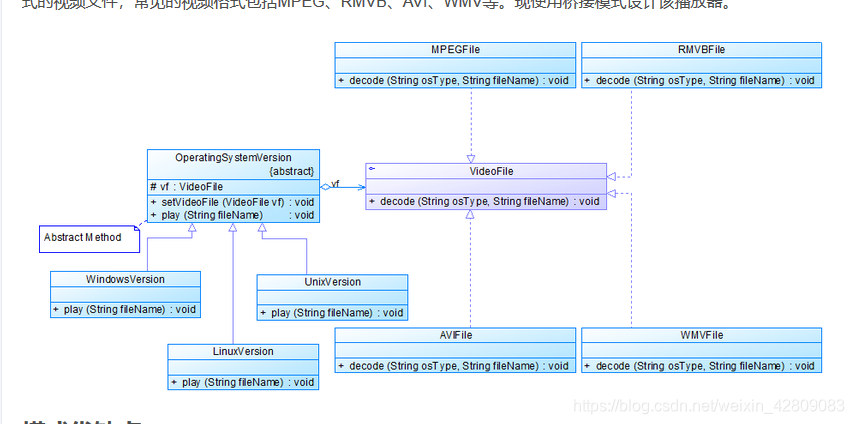

UML图

(图片来源于网络)
实例代码
抽象类和扩充抽象类

public abstract class OperatingSystemVersion {
    protected VideoFile videoFile;

    void setVideoFile(VideoFile videoFile) {
        this.videoFile = videoFile;
    }
    void play(){
    }
}
class Windows extends OperatingSystemVersion {
    @Override
    void play() {
        //将video文件解码成对应的操作系统上的编码
        videoFile.decode("Windows",videoFile.getClass().getName());
        //正式播放
        System.out.println("window play "+videoFile.getClass().getSimpleName());
    }
}
class Unix extends OperatingSystemVersion {
    @Override
    void play() {
        videoFile.decode("Unix",videoFile.getClass().getName());
        System.out.println("Unix play "+videoFile.getClass().getSimpleName());
    }
}
class Linux extends OperatingSystemVersion {
    @Override
    void play() {
        videoFile.decode("Linux",videoFile.getClass().getName());
        System.out.println("Linux play"+videoFile.getClass().getSimpleName());
    }
}

实现类接口和具体实现类

public interface VideoFile {
    void decode(String osType,String fileType);
}
class RMVBFile implements VideoFile{
    @Override
    public void decode(String osType, String fileType) {
    }
}
class AVIFile implements VideoFile{
    @Override
    public void decode(String osType, String fileType) {
    }
}
class WMVFile implements VideoFile{
    @Override
    public void decode(String osType, String fileType) {
    }
}
class MPEGFile implements VideoFile{
    @Override
    public void decode(String osType, String fileType) {
    }
}

测试类

public class Client {
    public static void main(String[] args) {
        OperatingSystemVersion windows = new Windows();
        windows.setVideoFile(new RMVBFile());
        windows.play();
        windows.setVideoFile(new WMVFile());
        windows.play();
    }
}

测试结果

E:\Java\jdk1.8.0_171\bin\java.exe "-javaagent:E:\idea\IntelliJ IDEA 2019.1.3\lib\idea_rt.jar=51007:E:\idea\IntelliJ IDEA 2019.1.3\bin" -Dfile.encoding=UTF-8 -classpath "E:\Java\jdk1.8.0_171\jre\lib\charsets.jar;E:\Java\jdk1.8.0_171\jre\lib\deploy.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\access-bridge-64.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\cldrdata.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\dnsns.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\jaccess.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\jfxrt.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\localedata.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\nashorn.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\sunec.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\sunjce_provider.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\sunmscapi.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\sunpkcs11.jar;E:\Java\jdk1.8.0_171\jre\lib\ext\zipfs.jar;E:\Java\jdk1.8.0_171\jre\lib\javaws.jar;E:\Java\jdk1.8.0_171\jre\lib\jce.jar;E:\Java\jdk1.8.0_171\jre\lib\jfr.jar;E:\Java\jdk1.8.0_171\jre\lib\jfxswt.jar;E:\Java\jdk1.8.0_171\jre\lib\jsse.jar;E:\Java\jdk1.8.0_171\jre\lib\management-agent.jar;E:\Java\jdk1.8.0_171\jre\lib\plugin.jar;E:\Java\jdk1.8.0_171\jre\lib\resources.jar;E:\Java\jdk1.8.0_171\jre\lib\rt.jar;E:\Design pattern\out\production\Design pattern" Bridge.Client
window play RMVBFile
window play WMVFile

Process finished with exit code 0
