高电平、低电平复位电路

单片机最小系统，即单片机能正常工作的最简单的电路。复位电路是单片机最小系统的组成部分之一。对于不同单片机，复位方式有高电平复位和低电平复位，从而相对应地就有两种复位电路，高电平和低电平复位电路，本文以上电复位为例，简单谈谈这两种复位电路的工作原理。

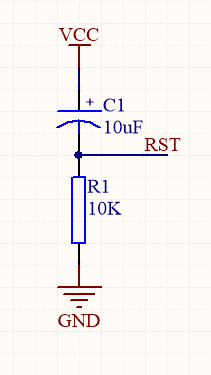

高电平上电复位电路



高电平复位

实际上，上电复位电路本质上就是RC串联充电电路，因此我们借助RC电路的工作原理来分析。单片机上电，由于电容两端电压不能突变，上电后的一瞬间电容等效为短路，因此RST为高电平，电位等于VCC，单片机复位。之后通过电阻R1对电容充电，与此同时电阻两端电压开始减小，根据时间常数，对于上图中的电路而言，大概需要4~5，也就是经过0.4~0.5s左右可近似认为电容充电完毕，此时电容两端电压近似为VCC，电阻两端电压近似于0V，从而RST就为低电平，近似为0V，单片机开始正常工作。



低电平上电复位电路

 低电平复位

与高电平复位电路类似，单片机上电后，由于电容两端电压不能突变的特性，上电后的一瞬间，RST端电位近似为GND，即低电平，单片机复位。之后，经过4~5的时间后，电容充电完毕，电容两端电压近似为VCC，电阻两端电压近似于0V，相当于导线，从而RST端电位近似于VCC，单片机开始正常工作。
