借用pythonocc强大的内核功能，我们同样可以读取建筑CAD信息，ifc 格式。
此处我们将参考ifcopenshell https://github.com/IfcOpenShell/IfcOpenShell
由于我们之前已经安装了pythonocc环境，因此在此基础上直接安装ifcopenshell

#使用conda安装的ifcopenshell，已经包括了convert
conda install -c ifcopenshell -c conda-forge ifcopenshell

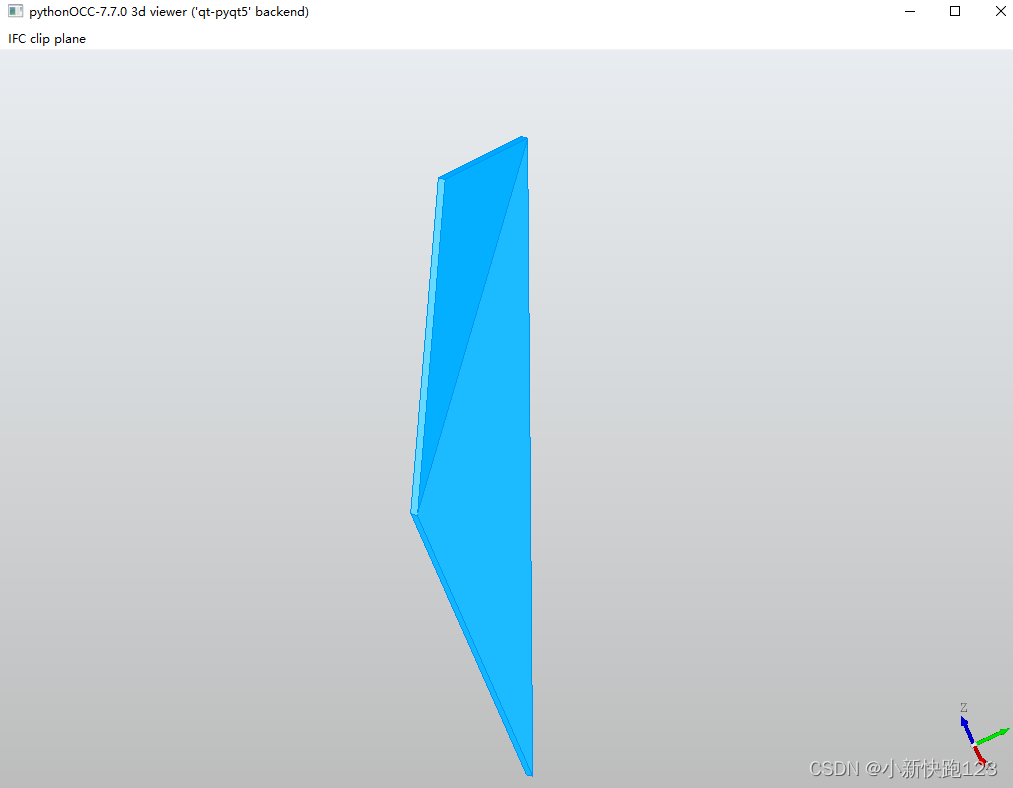

简单的显示demo：
在这里插入图片描述

import os
import sys

from OCC.Core.gp import gp_Vec
from OCC.Core.Quantity import Quantity_Color, Quantity_TOC_RGB
from OCC.Core.Graphic3d import Graphic3d_ClipPlane

from OCC.Display.SimpleGui import init_display

try:
    import ifcopenshell
    import ifcopenshell.geom
except ModuleNotFoundError:
    print("ifcopenshell package not found.")
    sys.exit(0)

display, start_display, add_menu, add_function_to_menu = init_display()

settings = ifcopenshell.geom.settings()
settings.set(
    settings
