PythonOCC基础使用：基础建模指令(重要)

总目录 >> PythonOCC入门进阶到实战(目前已更新入门篇、基础篇和进阶篇)

opencascade的c++版的入门教程(https://www.opencascade.com/doc/occt-7.2.0/overview/html/occt__tutorial.html#sec1)讲述基础知识,是以建造一个瓶子作为例子,在这个过程中将使用的函数进行了细致的讲解.

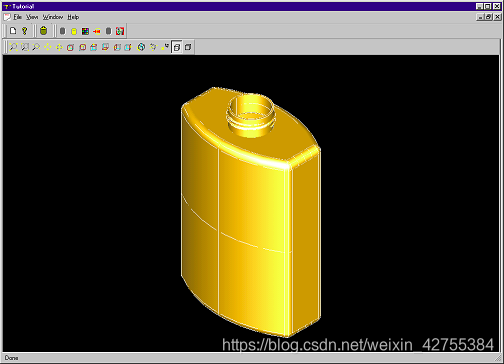

pythonocc的基础教程也会遵循此原则.接下来我们将完成瓶子的建造.

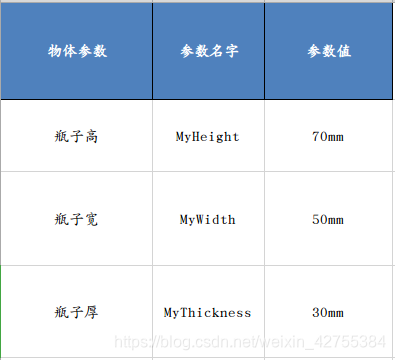

定义模型

模型的建造将分为四个步骤：

• 建造瓶子的轮廓（profile）
• 建造瓶子的实体（body）
• 建造瓶颈处的螺纹（thread）
• 结果混合（及轮廓加本体加螺纹）

一、建造瓶子的轮廓（profile）

1.定义支撑点

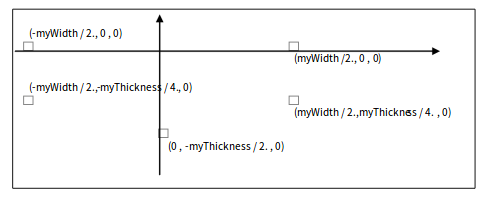

要创建瓶子的轮廓，首先要创建特征点及其坐标，如下面（xoy）平面中所示。这些点将是定义轮廓几何图形的支撑。

我们将会使用如下函数来描述 三维坐标点（使用笛卡尔坐标系：xyz坐标系）from OCC.Core.gp import gp_Pnt

• 点函数gp_Pnt

aPnt1 = gp_Pnt(-width / 2.0, 0, 0)
aPnt2 = gp_Pnt(-width / 2.0, -thickness / 4.0, 0)
aPnt3 = gp_Pnt(0, -thickness / 2.0, 0)
aPnt4 = gp_Pnt(width / 2.0, -thickness / 4.0, 0)
aPnt5 = gp_Pnt(width / 2.0, 0, 0)

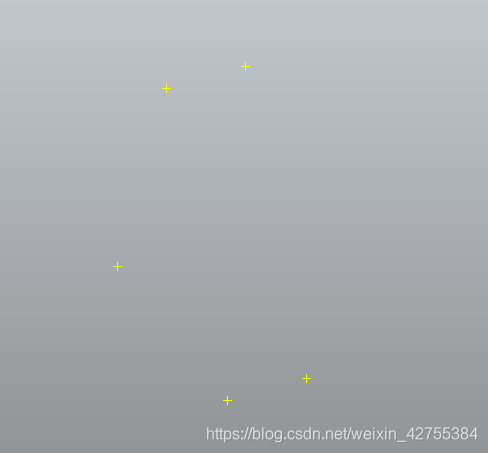

结果如图所示：
我们可以通过aPnt1.X() 来查看具体点的x值。注意此X为大写的。同理Y，Z

   print(aPnt1.X())

-25.0

2.轮廓：定义几何图形（geometry）

基础知识补充： 我们在绘制图形的时候，一般会使用到 线Geom_Line，圆形Geom_Circle，这些是属于比较简单的图形，对于更为复杂的图形，我们使用贝塞尔曲线（Bezier）和B样条曲线（bspline ）

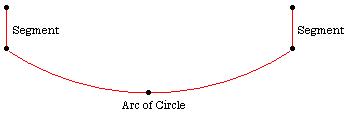

借助先前定义的点，可以计算瓶子轮廓几何图形的一部分。如下图所示，它由两段（segments）GC_MakeSegment和一段弧（arc）组成GC_MakeArcOfCircle。

from OCC.Core.GC import GC_MakeArcOfCircle, GC_MakeSegment

aArcOfCircle = GC_MakeArcOfCircle(aPnt2, aPnt3, aPnt4)
aSegment1 = GC_MakeSegment(</
