前言

之前双向交错的图腾柱仿真到代码生成系统验证已经实现，最近在学习如何解决交流电压跌落的问题，目前根据需要通过仿真实现了该工况的模拟，这里简单记录一下。

双向交错CCM图腾柱无桥单相PFC学习仿真与实现（4）一些优化总结_无桥pfc仿真-优快云博客

交流电压跌落测试

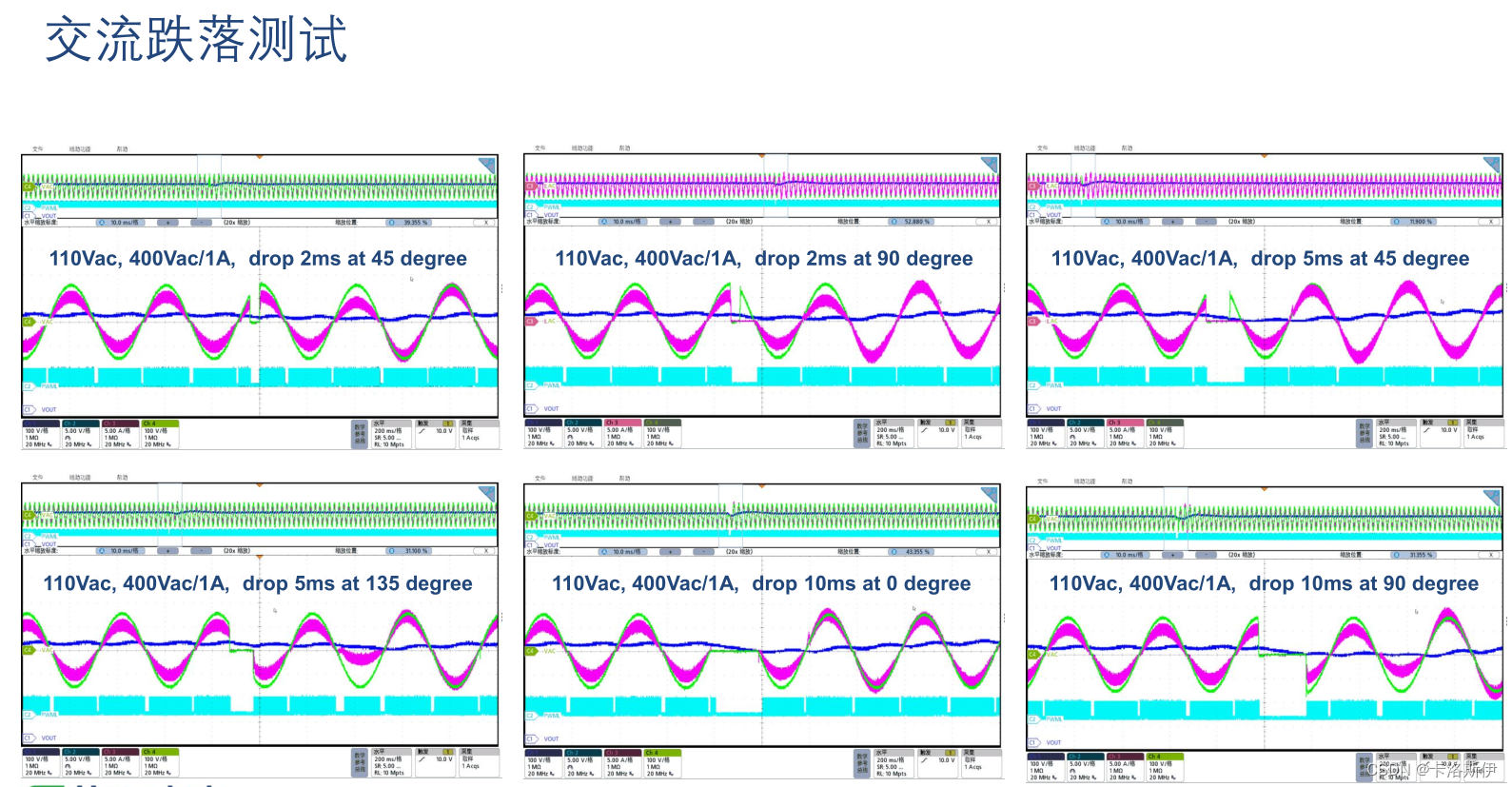

从下图可以看出交流电压跌落其实就是电网电压在某一小段时间内跌落了，这时候系统要做出一定的策略保证不会有反向电流对系统造成危害，还要保护电压恢复后系统能正常工作，没有较大的冲击电流。理想的交流电压跌落测试如下图所示：

交流电压跌落有两个危害

1，BUS电压通过同步开关放电导致电容存储的电流快速流出，降低了holdup time

2，会产生非常大的反向恢复电流

难点就是在电压跌落的判断，这点可以通过检测总电流和AC电压一起判断。当检测到电压跌落后快速关断快管和慢管。保险一些电压恢复后过零点再开管。

仿真验证

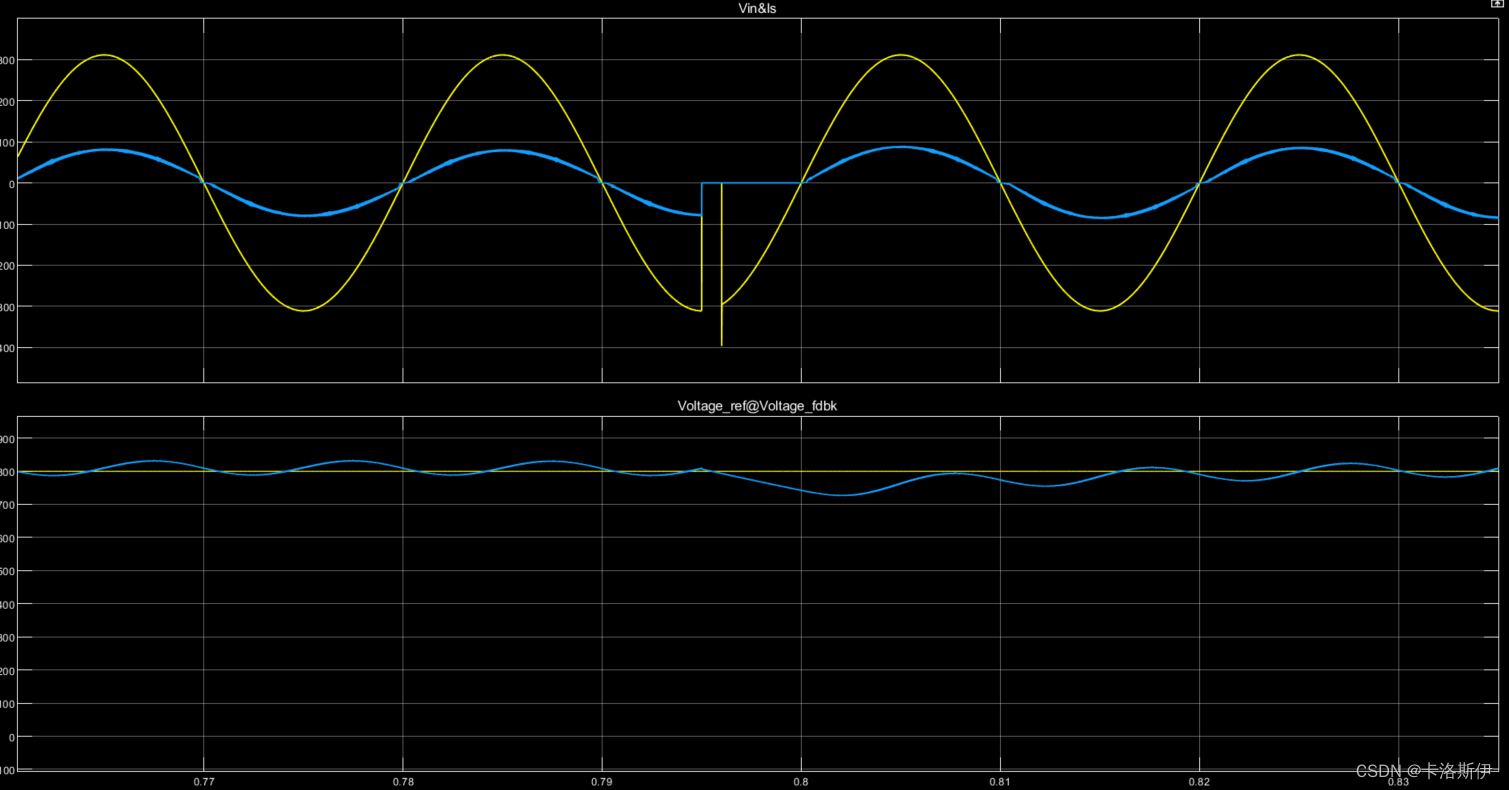

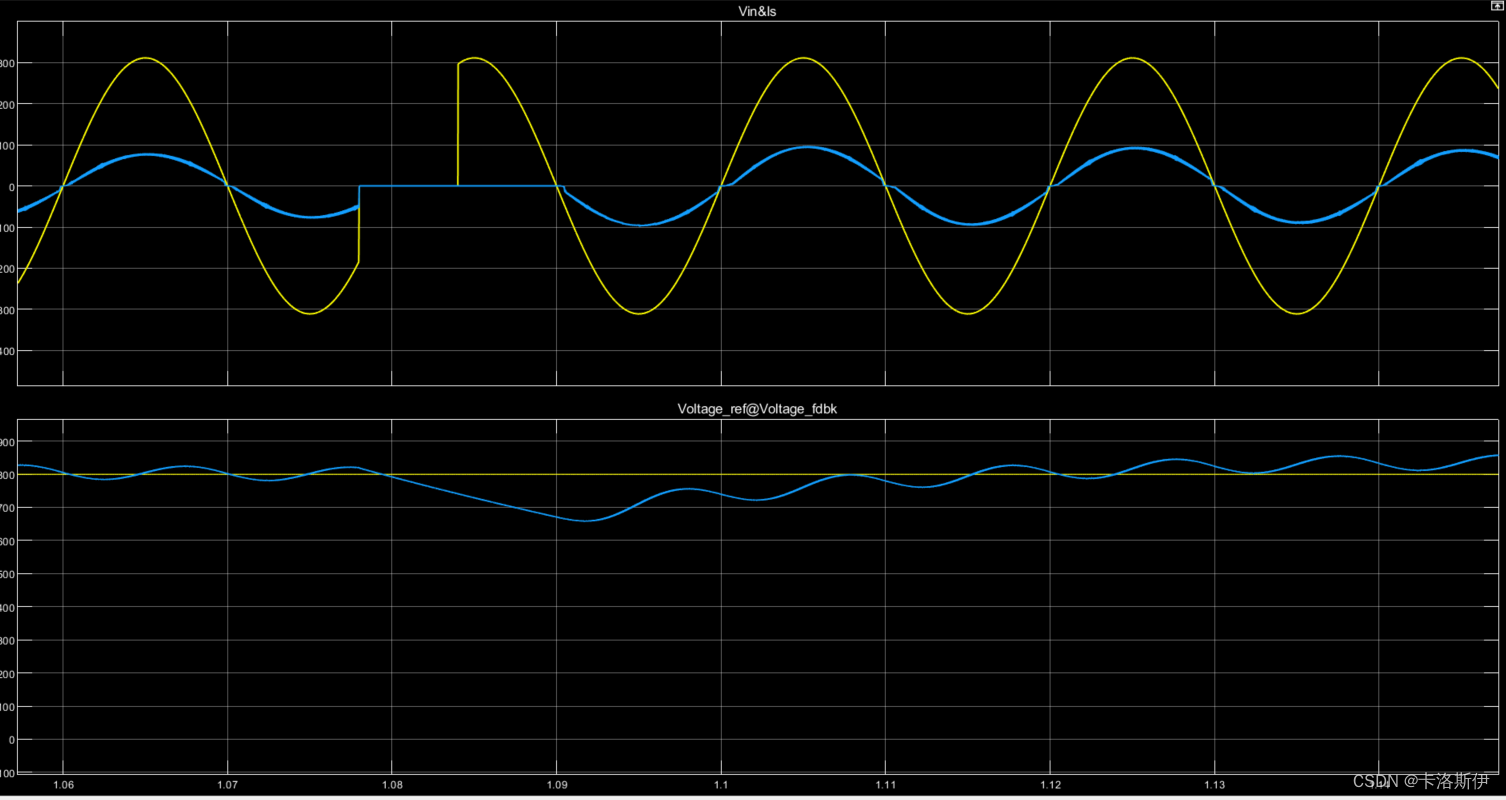

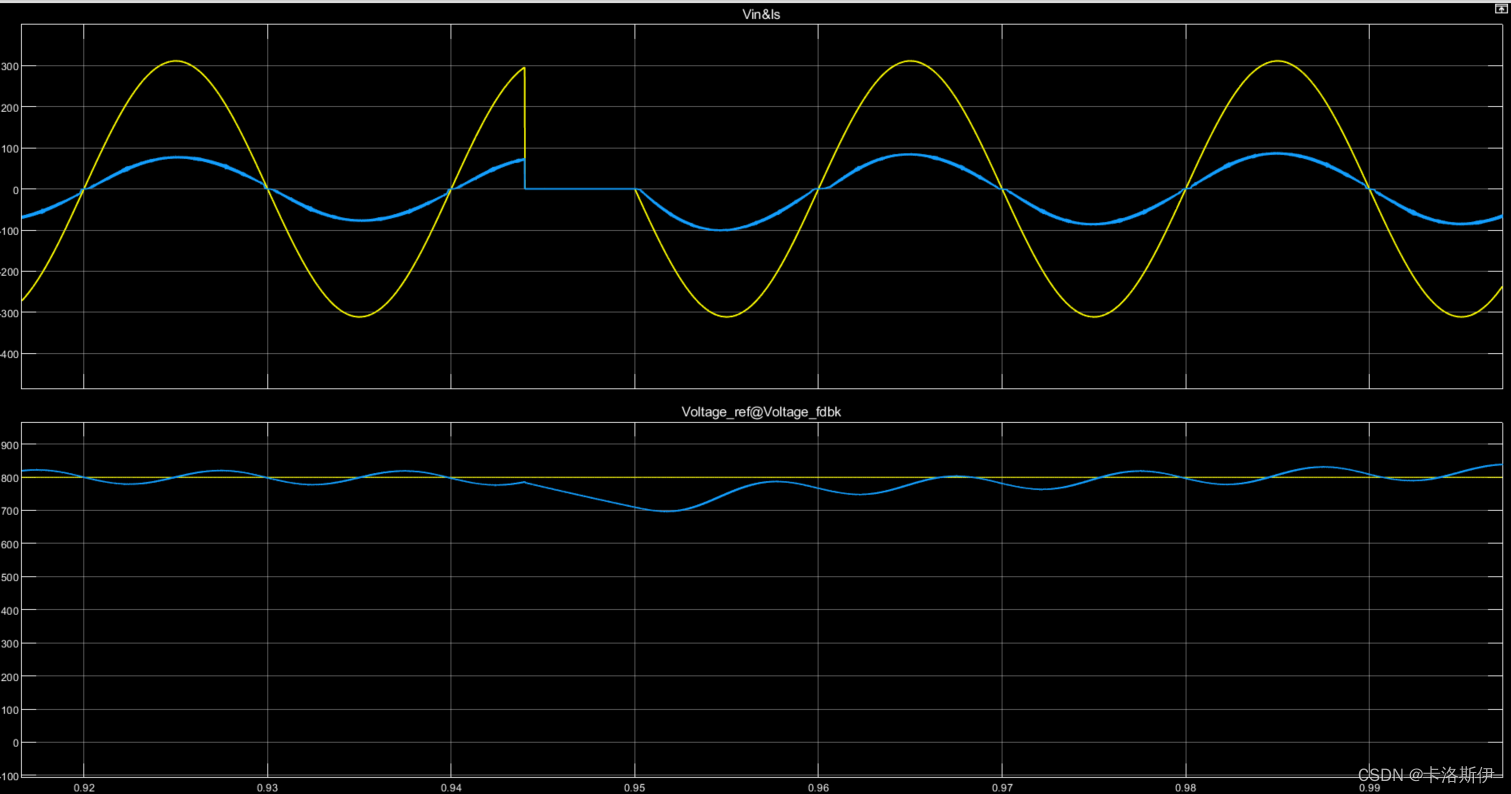

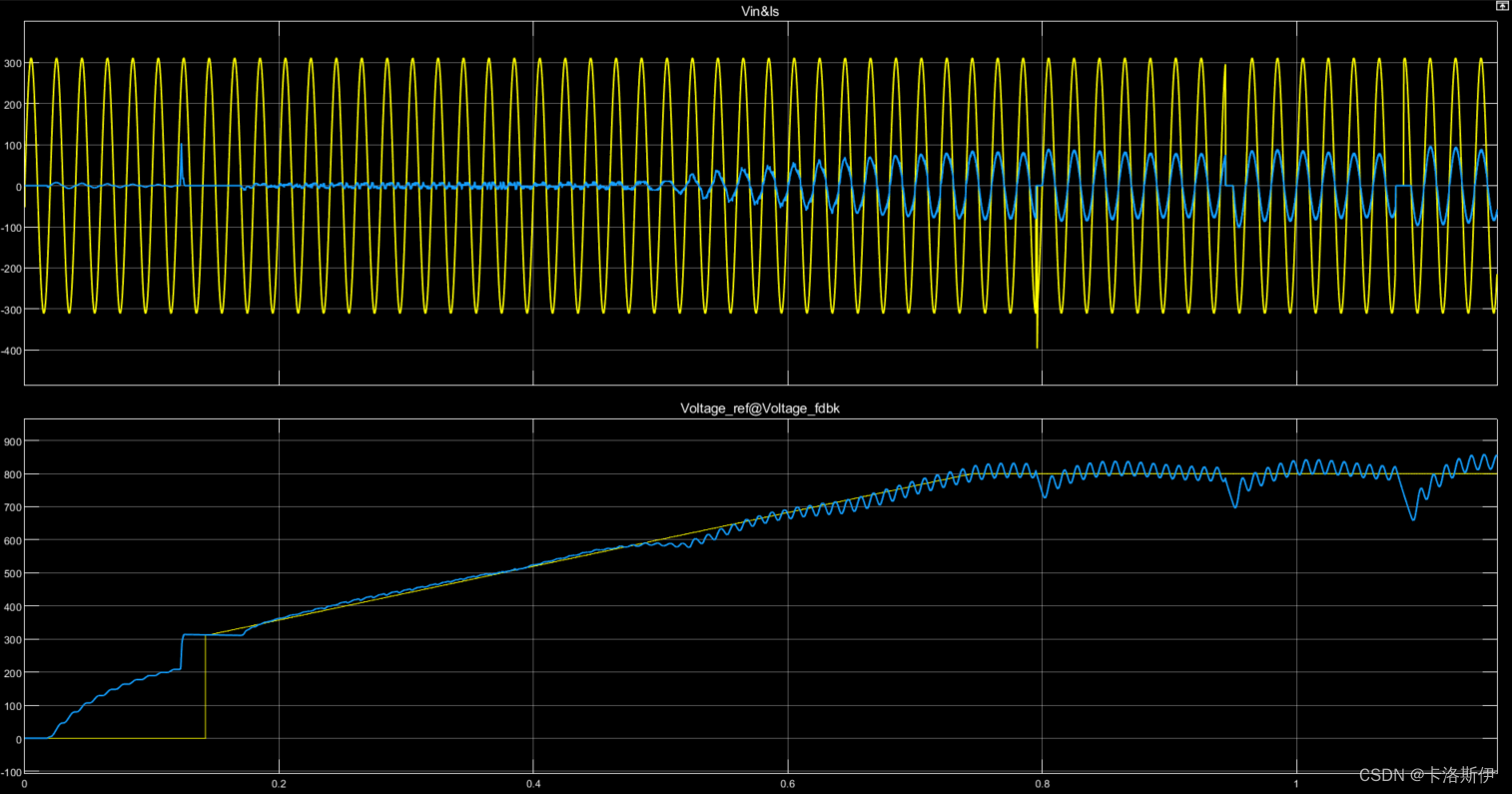

基于以上的需求，通过Simulink模拟PFC电压跌落测试。如下图，分别是预充电，空载到慢慢加负载的波形。系统稳定后测试了三次电压跌落。





 总结

目前还只是仿真阶段，暂且记录下。仿真再好也要看实际。
