Simulink 自动代码生成电机控制：方波高频注入仿真到代码生成开发板演示

目录

前言

方波高频注入仿真

生成代码开发板运行

总结

---

前言

最近换了一个小电机，于是尝试了一下方波高频注入的仿真到代码生成的实验，正弦波注入的方式已经实现

STM32 Simulink 自动代码生成电机控制——脉振高频注入_高频注入代码_卡洛斯伊的博客-优快云博客

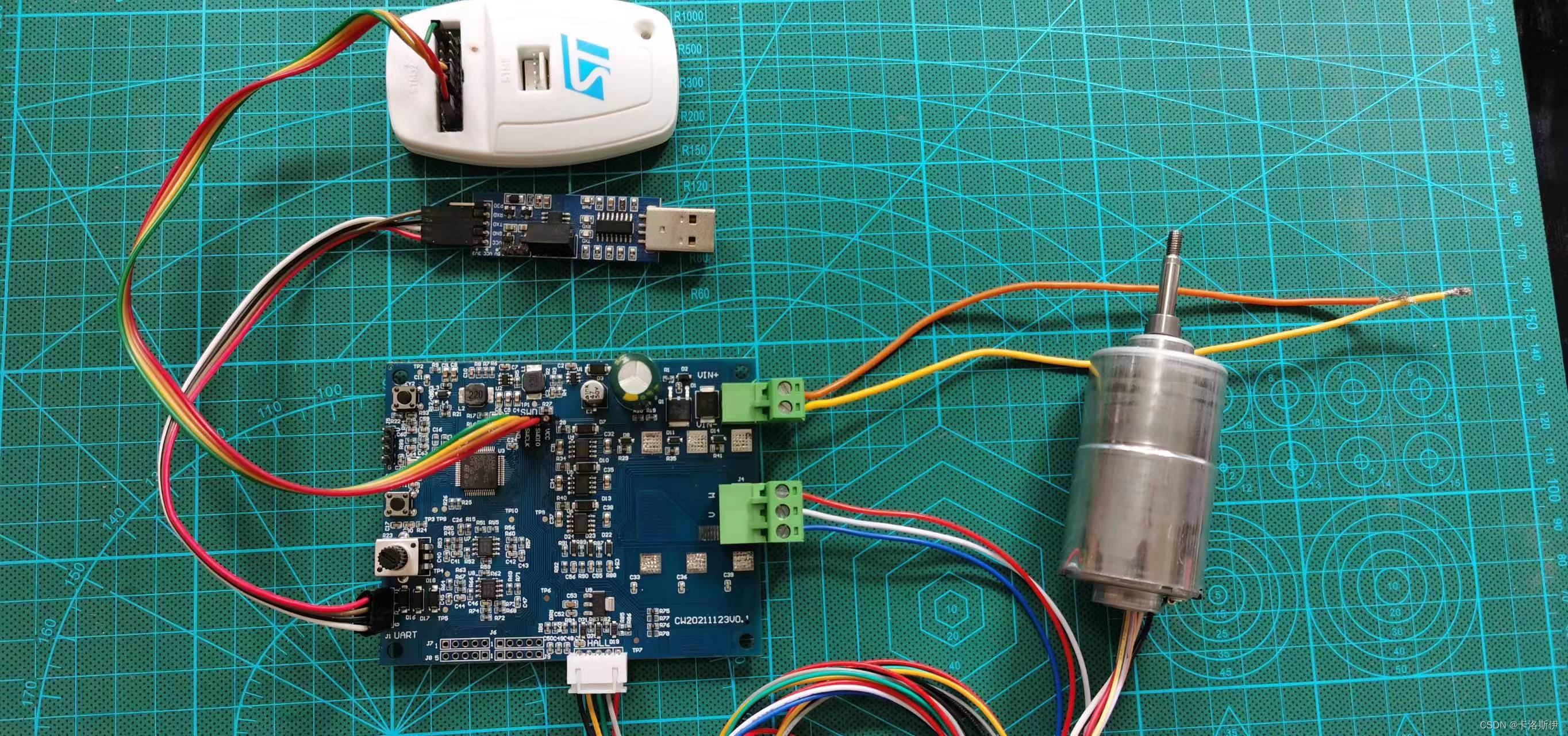

简单总结下方波高频注入的仿真和代码生成开发板演示实验。 实验硬件系统如下：

方波高频注入仿真

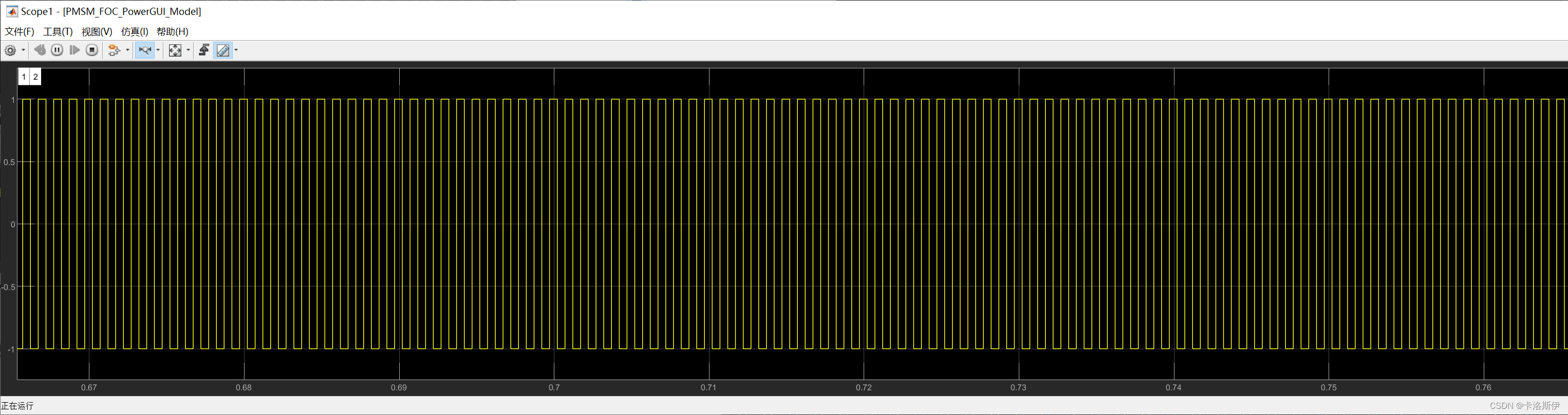

在之前脉振高频注入的基础上，去掉正弦波注入，改变方波注入的方式，角度计算也与脉振高频注入有一些不同。

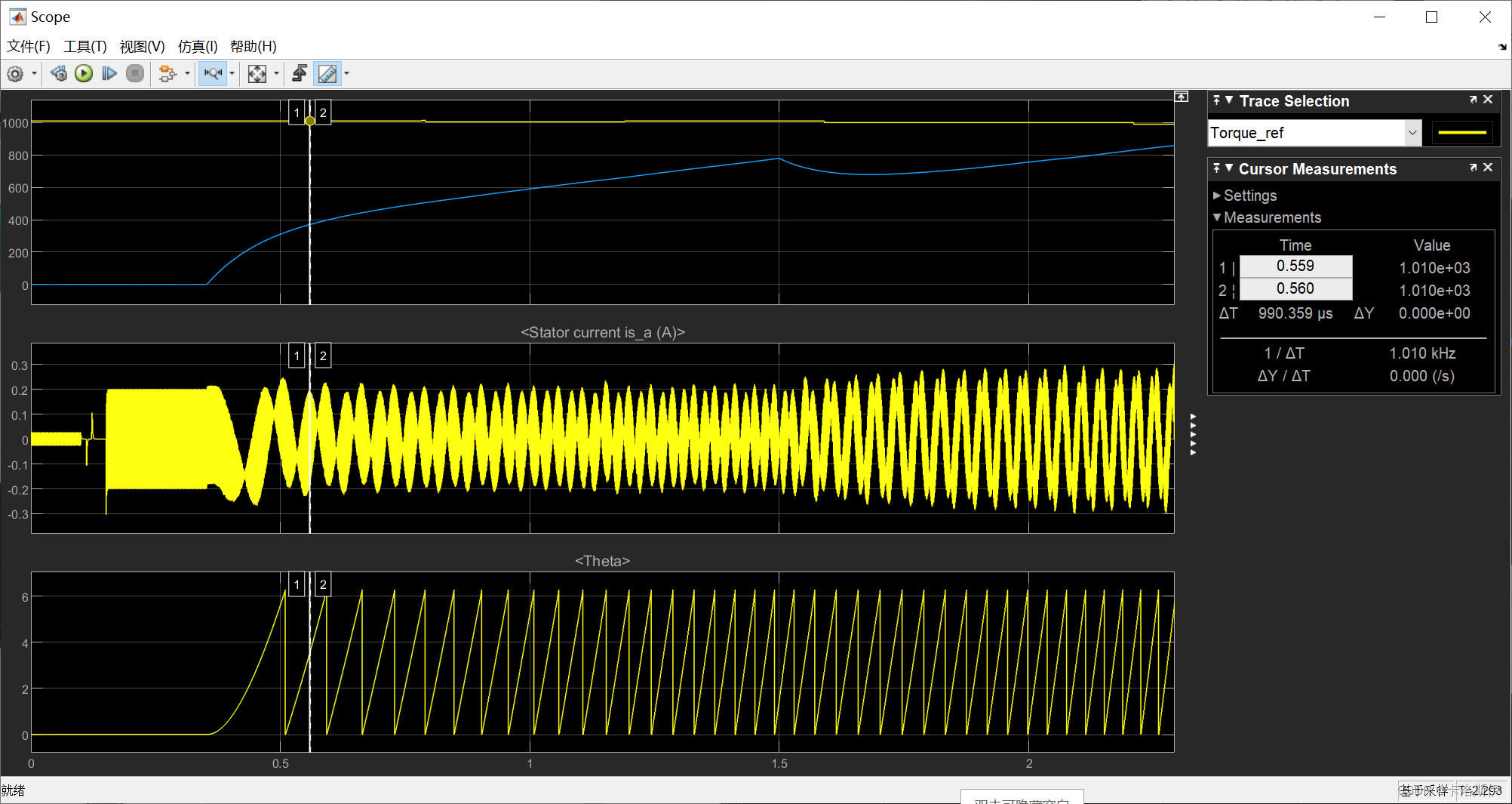

 仿真过程中，从空载到突然有一个阶跃负载，电流幅值变大

 判断高频注入是方波注入还是正弦波注入，只需要看相电流波开即可，如下

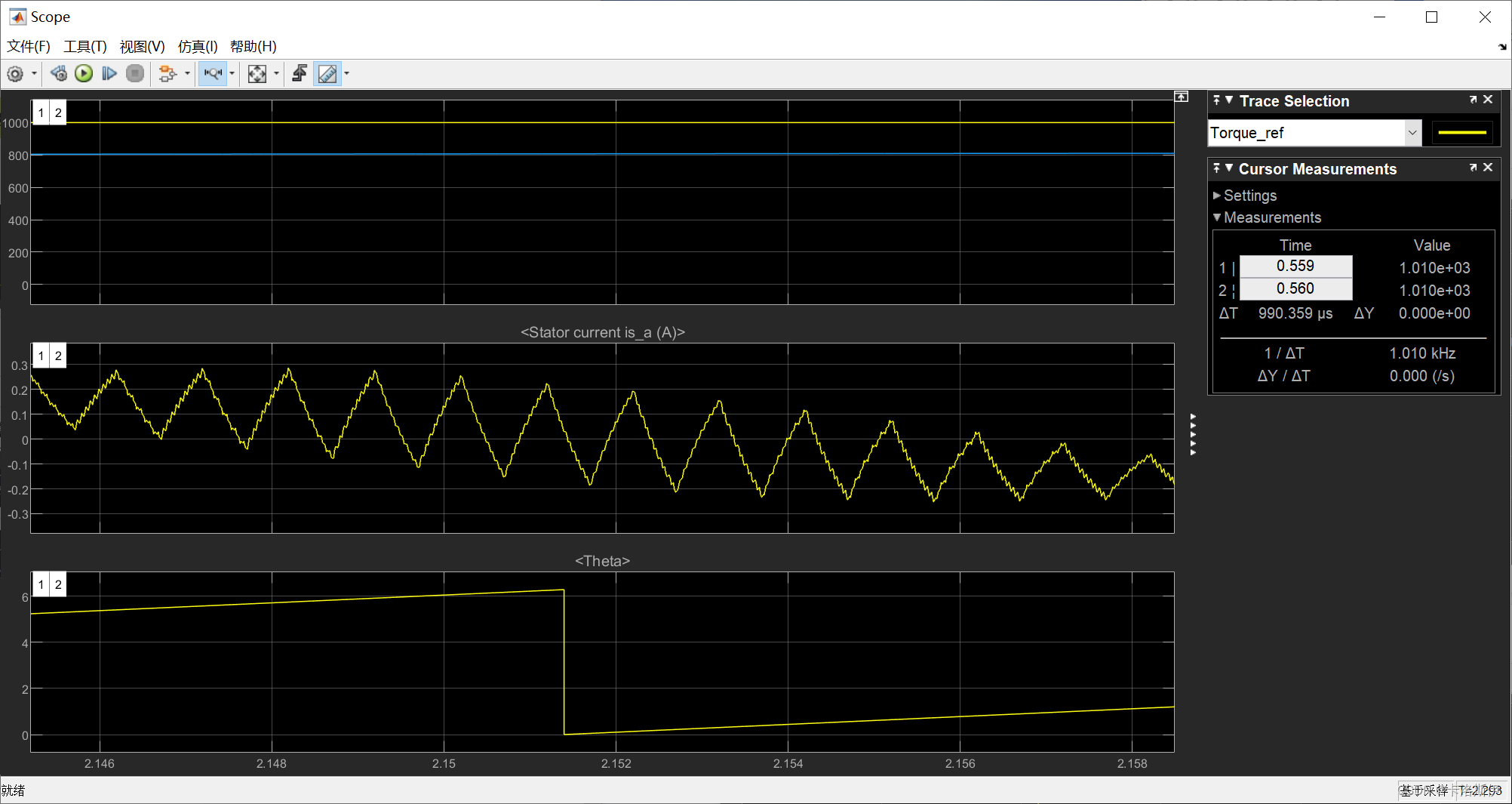

方波注入，电流波形可以看到是基波上叠加了三角谐波

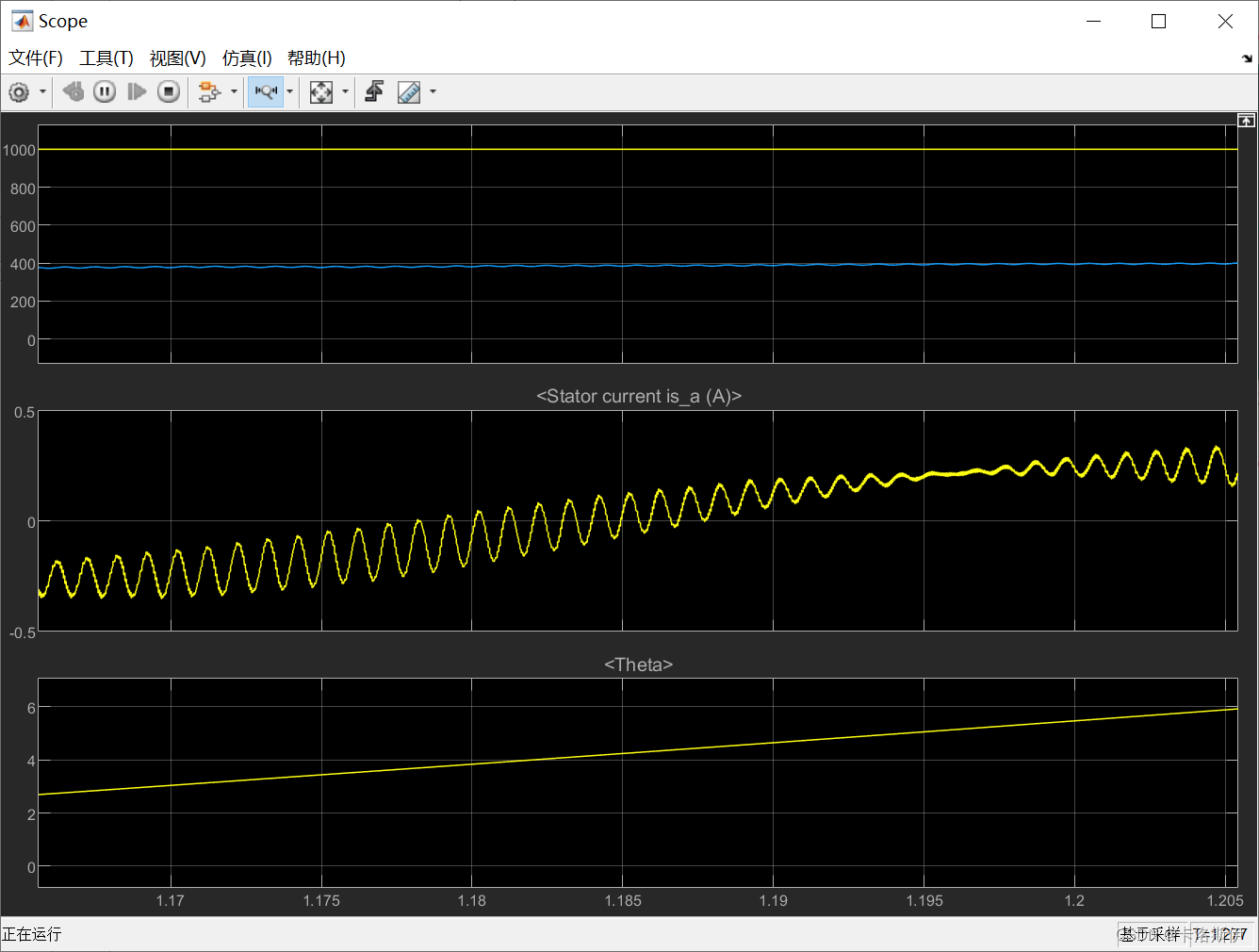

 正弦波注入，电流波形基波上面叠加了正弦的谐波，如下图

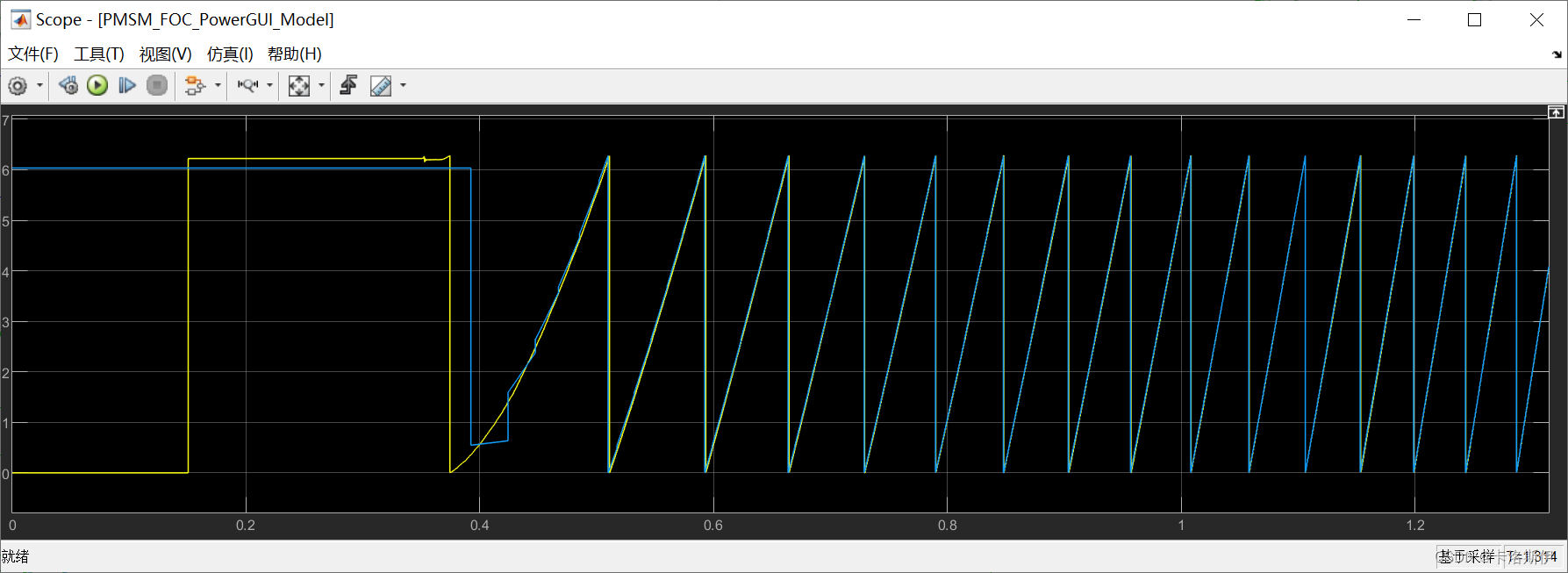

 角度估算，这里通过霍尔角度和高频注入计算得到的角度进行比较，基本一致

生成代码开发板运行

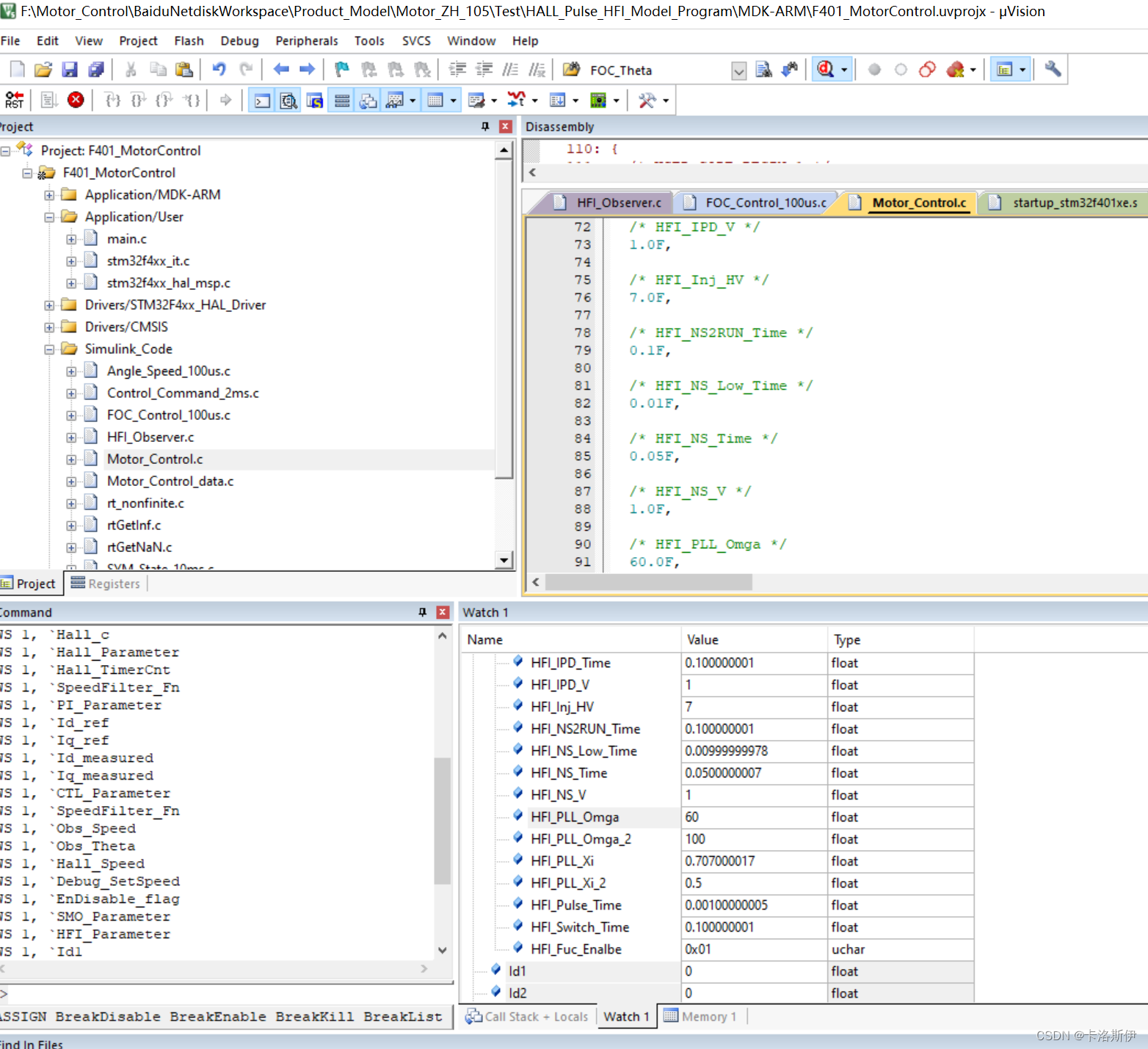

集成在Keil环境下，可以在Watch窗口调调参，看看效果

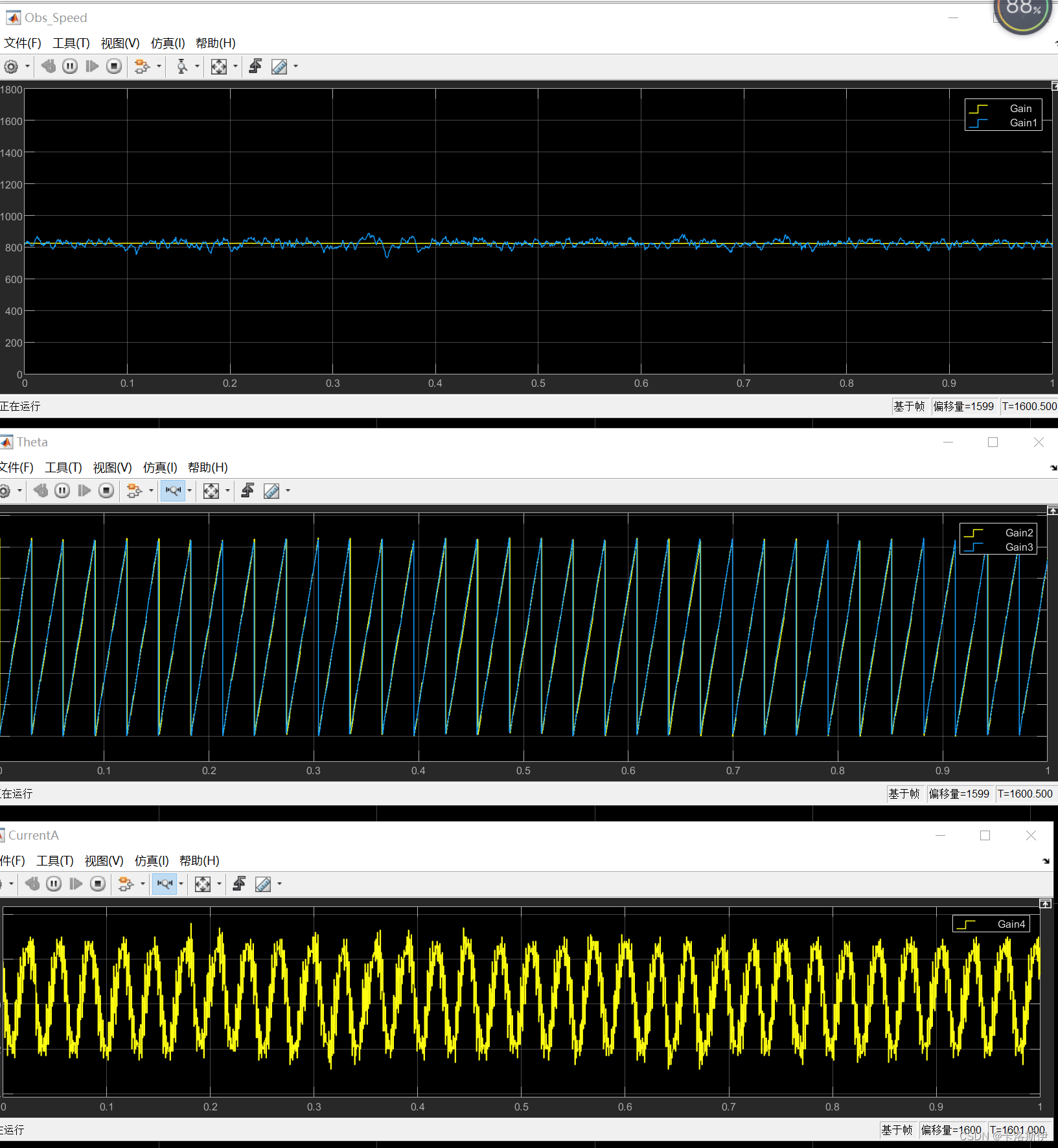

加个小风扇，工作在速度环模式，由于谐波的注入，反馈的速度有波动，如下图控制角是HFI计算得到，霍尔角度是用来与之对比的，效果和仿真一样。

 如下图是视波器测量到的相电流，分别是方波高频注入和正弦波高频注入，和之前仿真的效果一样



方波高频注入

总结

抛开性能不谈，方波高频注入的实验也算是实现了，从之前在同一个电机上实现了脉振高频注入和现在的方波高频注入，虽然都能运行，但直观感受振脉高频注入的效果较方波高频注入好，由于用的电机是一个小的表贴电机，不排除算法和电机的影响导致性能差异。在同样能跑起来的情况下，脉振的噪音明显比高频方波注入更小。也有可能是算法或者参数没有优化好，后面有时间再查找相关文献进行对比吧。
