移相全桥DCDC通过Simulink扫频得到其传递函数方法（非m脚本）

目录

模型搭建

扫频操作步骤

获得传递函数

---

模型搭建

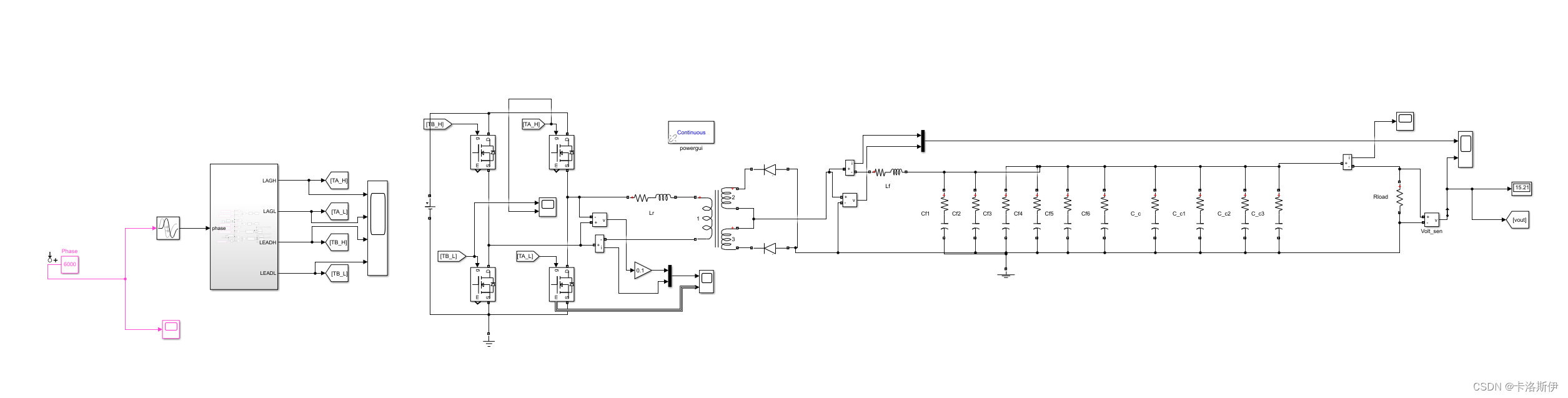

上回说到开环不稳的情况，以为是自己传递函数推导的有问题导致控制器没设计好，于是乎利用Simulink建模电路仿真，通过扫频获得传递函数的方法来验证系统开环传递函数的正确性，这次同时用脚本法和Simulink的Linearization Manager APPS来辅助获得传递函数并与脚本法进行对比。模型就是普通的移相全桥的拓扑。这里没有通过相位的百分比来获得传递函数，直接通过MCU的比较值，插入延时。之前电机通过脚本法得到速度环的传递函数，脚本法方法与之类似。

永磁同步电机矢量控制速度环参数整定方法尝试----利用Matlab通过扫伯德图生成传递函数_卡洛斯伊的博客-优快云博客_永磁同步电机的传递函数

电路的硬件参数来自实际的硬件，毕竟是要生成代码到系统上运行的。

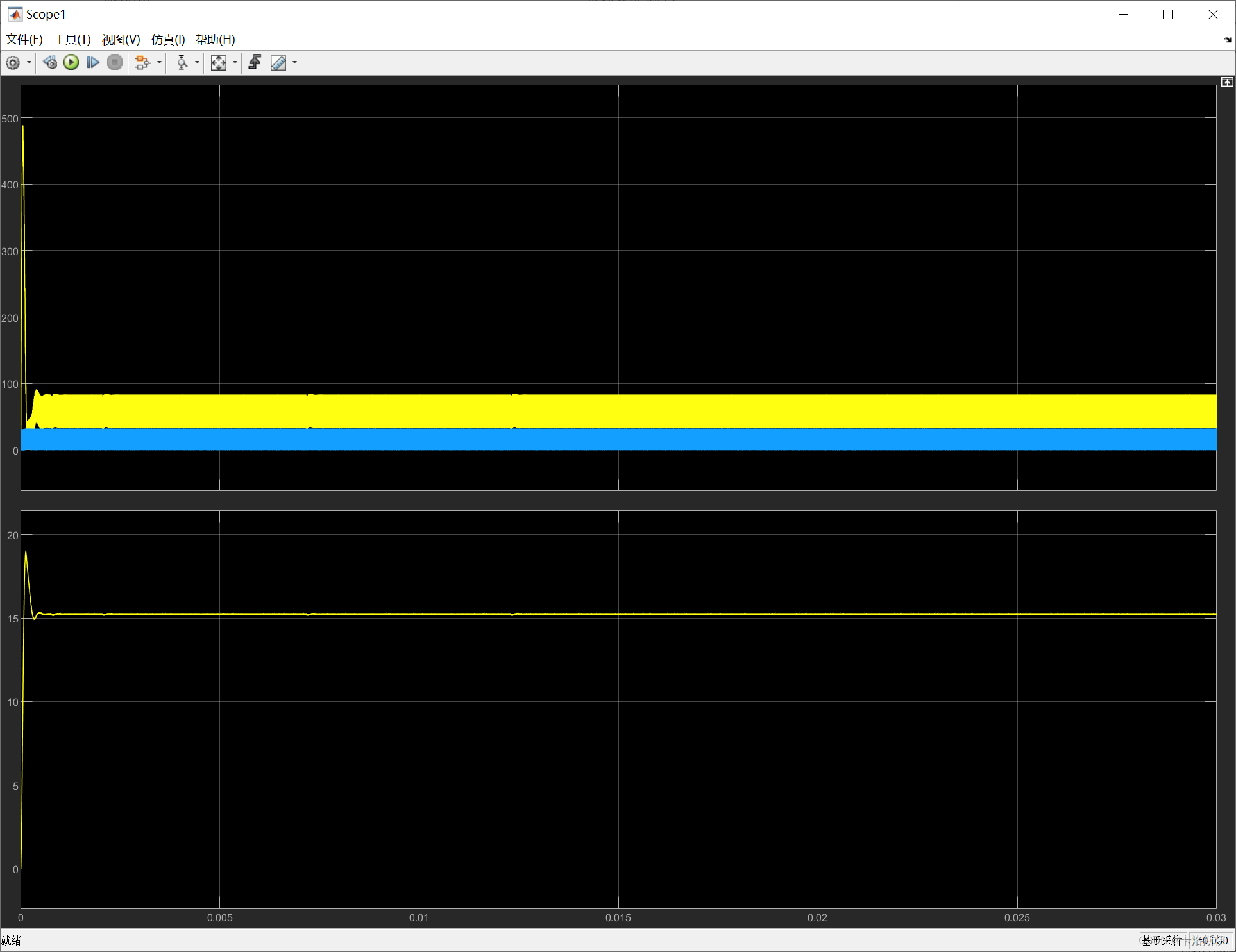

 开环仿真没有问题

扫频操作步骤

Step1:

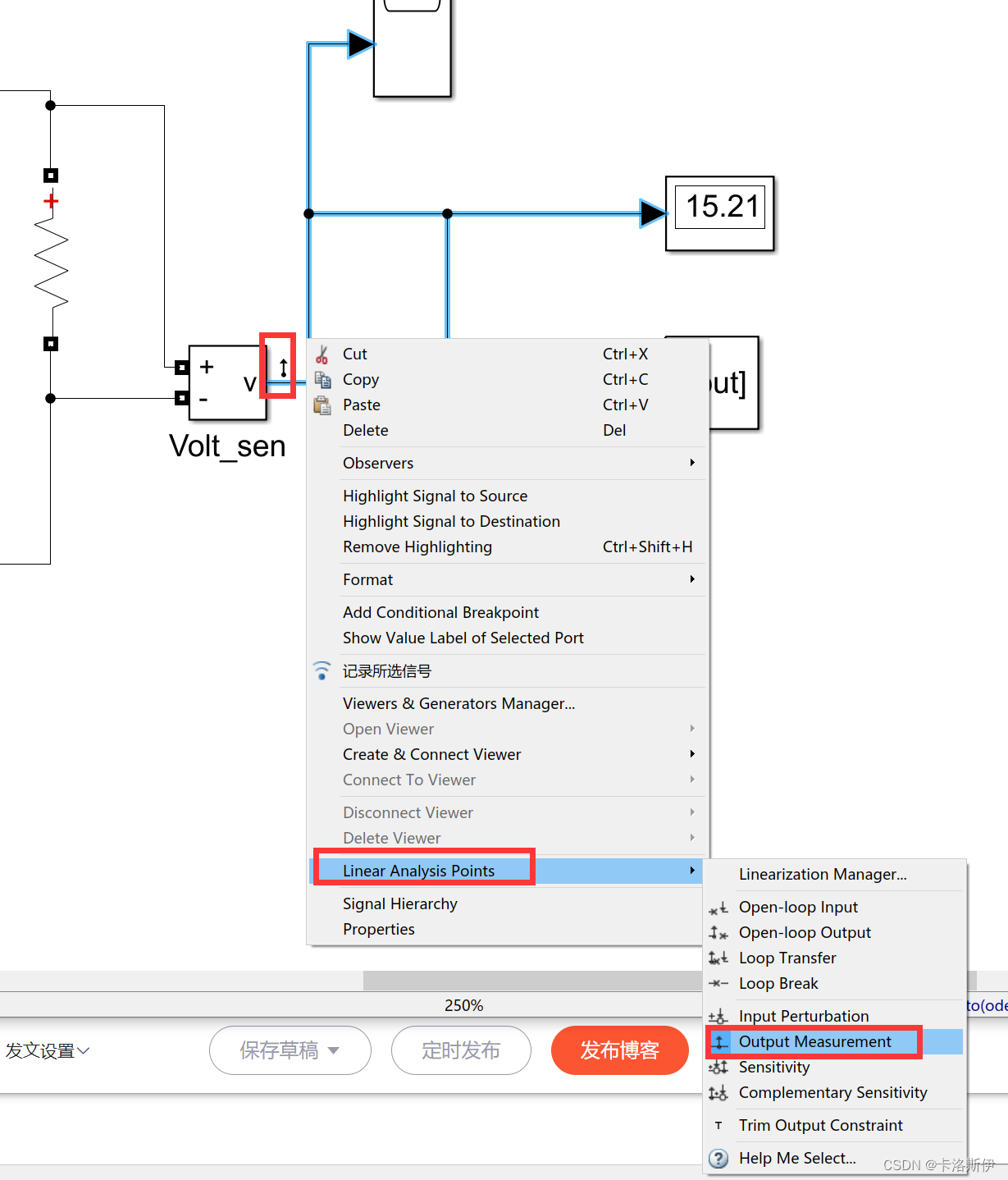

在输出信号处右键选择Linear Analysis Points-->Output Measurement

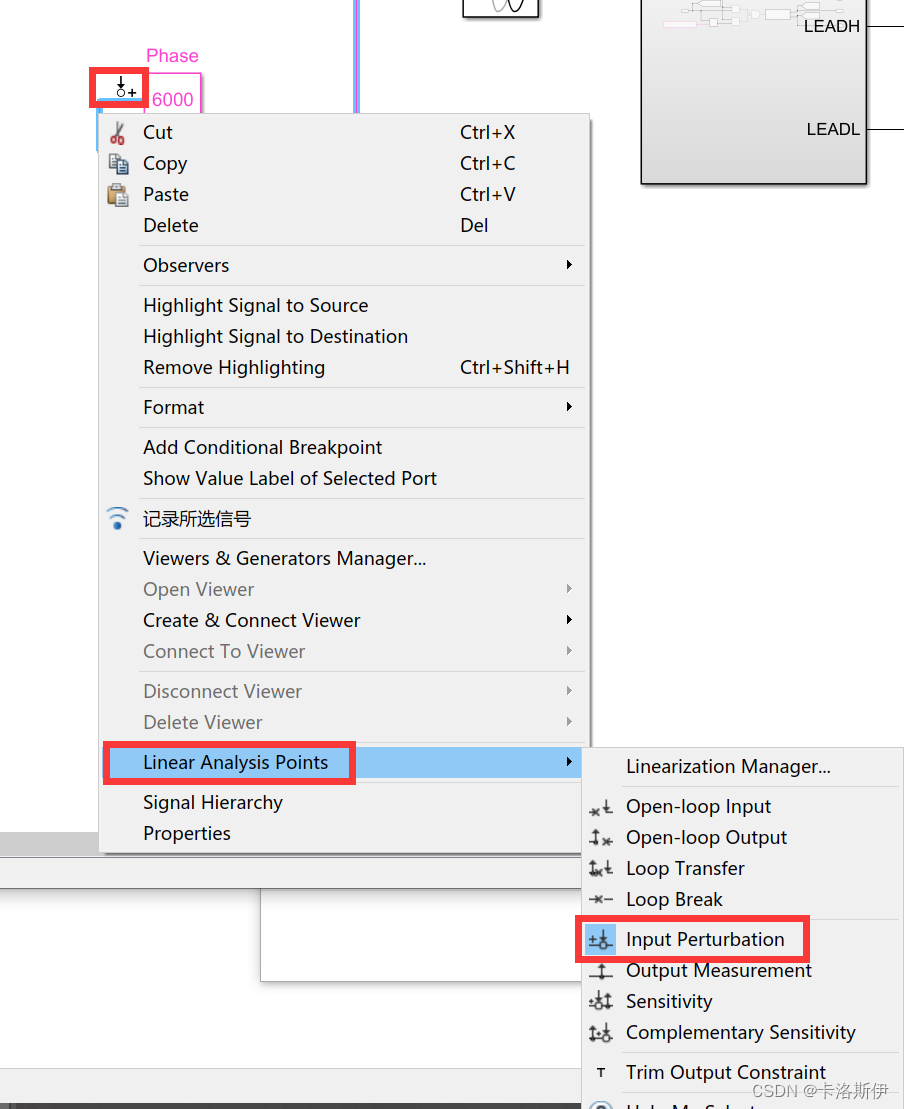

 输入端放一个Input Perturbation

 Step2:

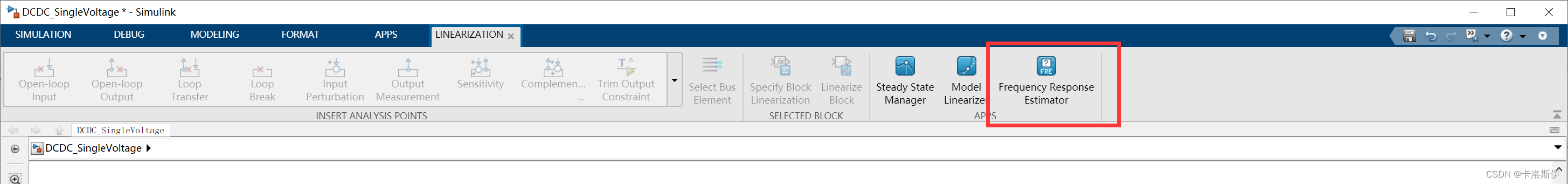

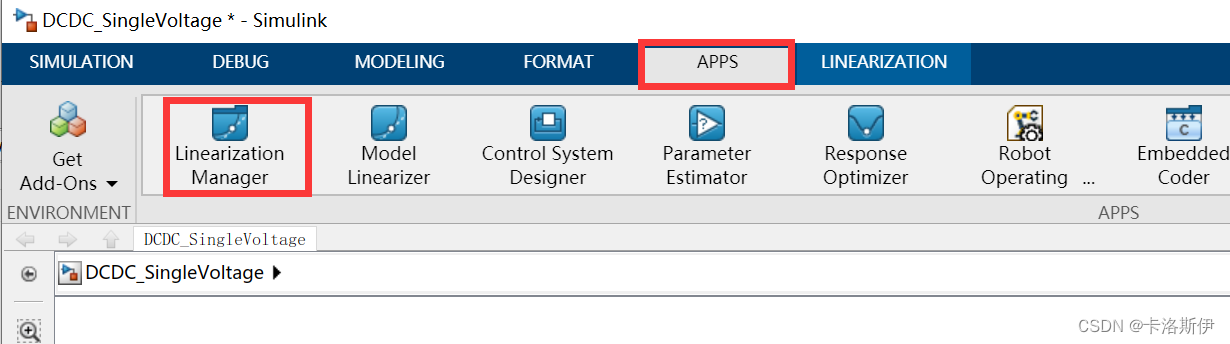

 点APPS-->Linearization Manager

 弹出下面的窗口，选择Frequency Response Estimator

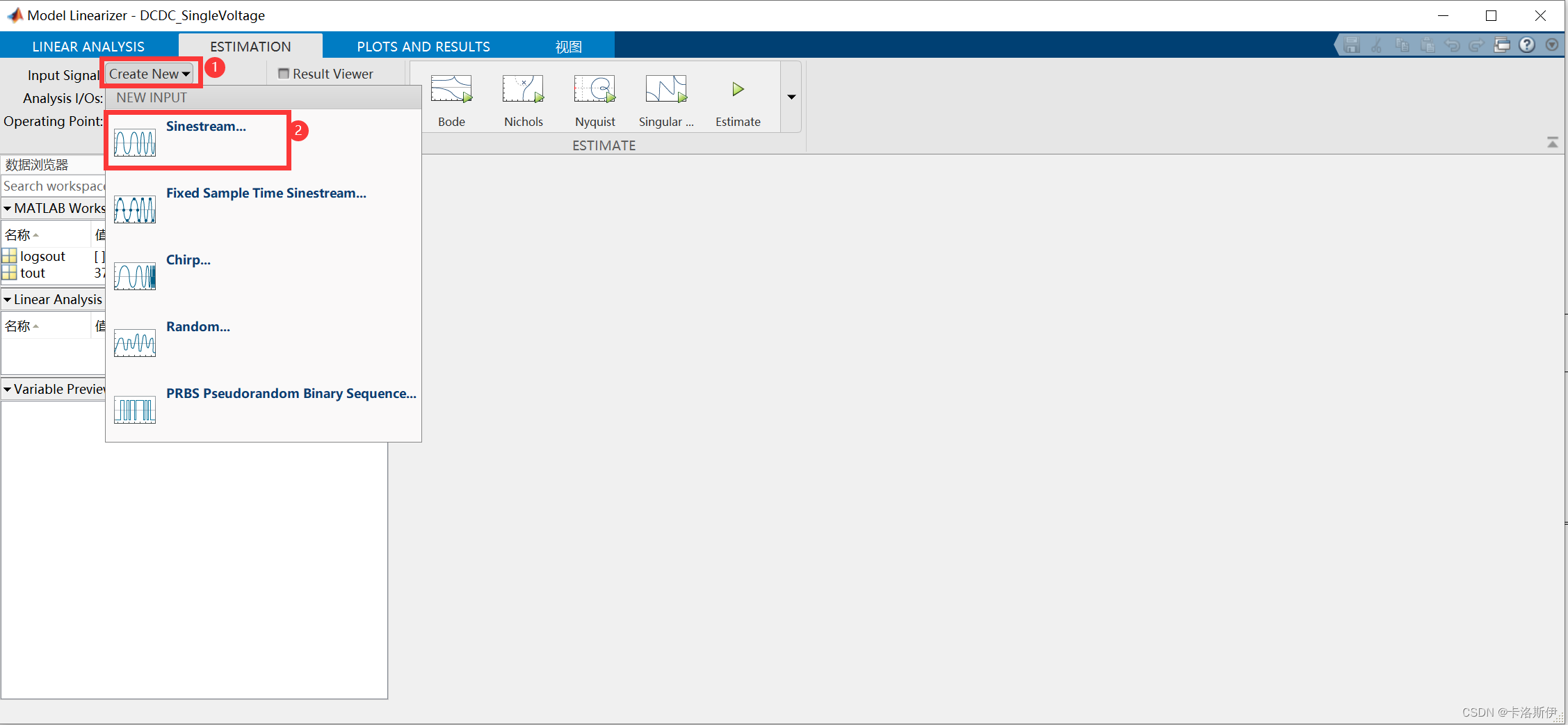

 弹出下面的窗口，这里要选择注入信号类型

 按下面的操作

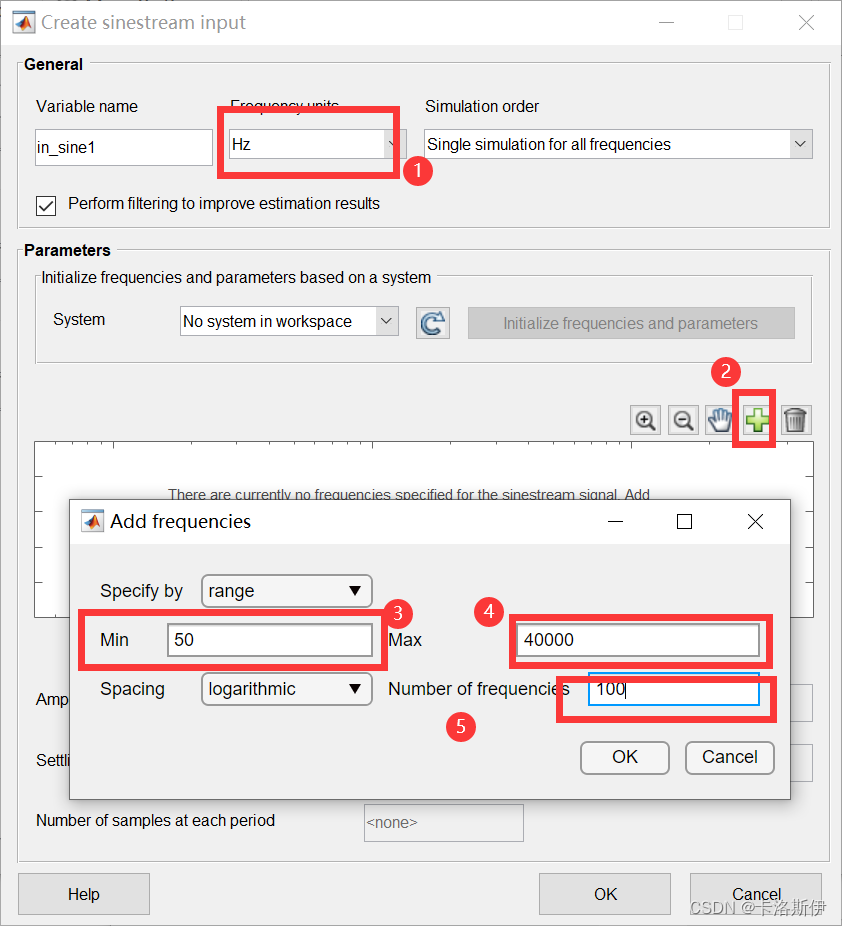

1.选择频率的显示单位,这里选择Hz更方便理解

2.点加号配置注入信号的参数

3.设置注入信号的最小频率50Hz

4.设置注入信号的最大频率40Khz (这个频率根据系统控制带宽需求选取)

5.设置采样个数

上一步点OK后得到如下图所示，需要选中1处的第一个点，然后Shift+左键选中所有的点才能对其进行配置，如下所示：

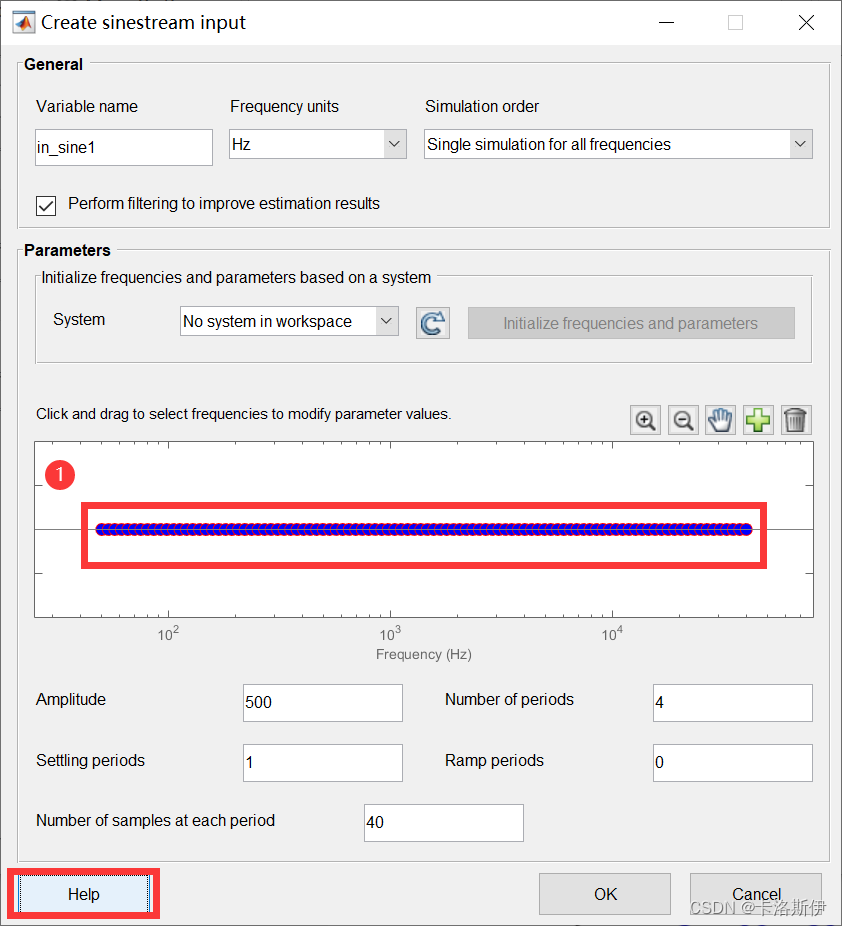

对注入信号的幅值，周期进行配置，由于我们0-100%的相位对应0-12000的比较值，这里注入的信号幅值放500。对于其他的周期可以参考Help有详细的解释。

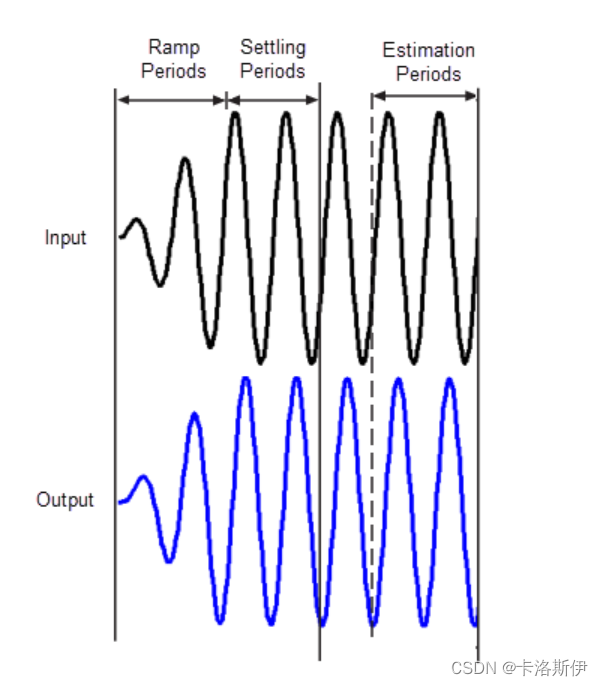

Amplitude — Amplitude of injected sine waves

Number of periods — Total number of periods at each frequency

Settling periods — Number of periods to discard for the estimation computation

Ramp periods — Number of periods for ramping up the amplitude of each sine wave to its maximum value

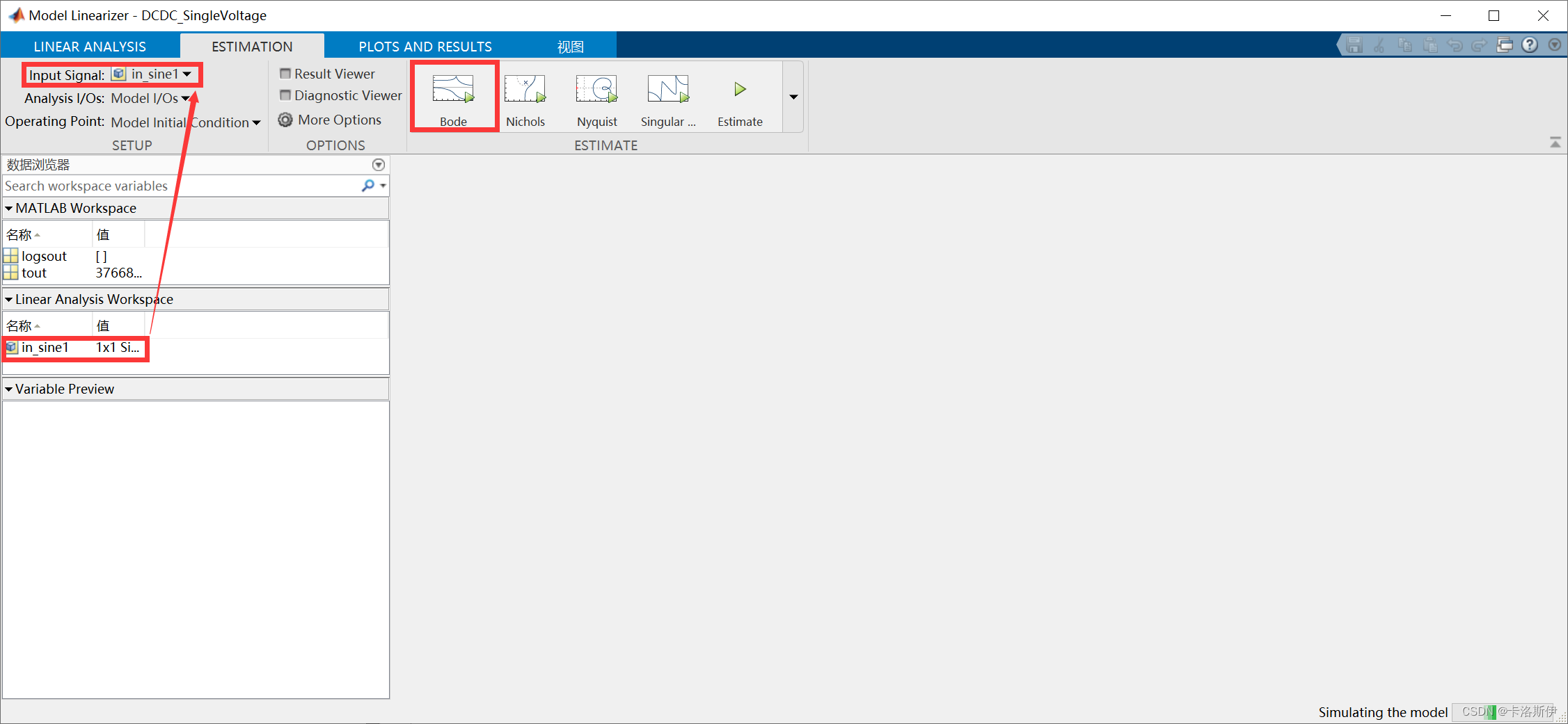

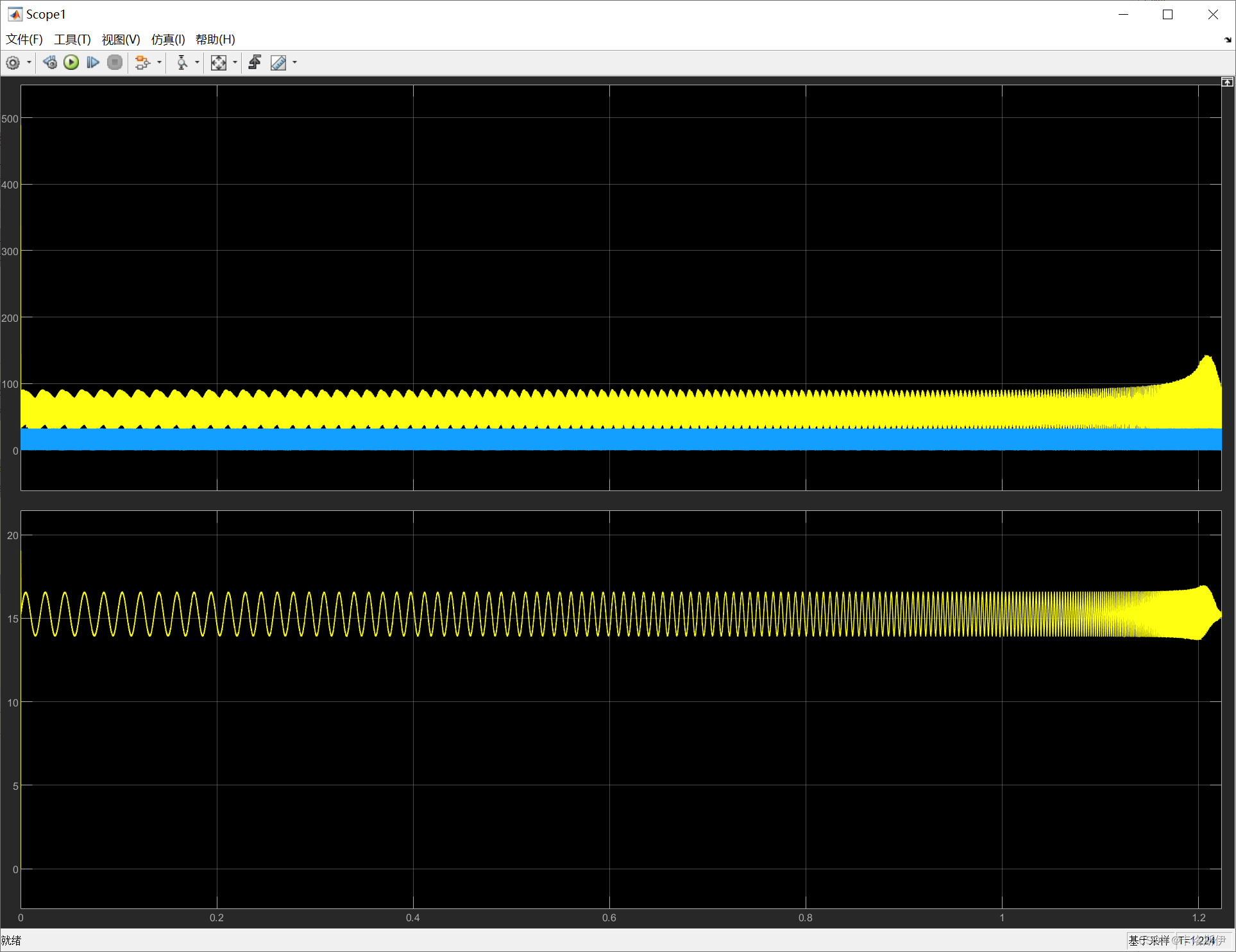

 以上，配置好后点OK，来到这个界面，这里Input Signal已经选择好我们配置的注入信号了，点一下Bode，慢慢等等仿真完成，Bode生成就可以了，这个仿真的快慢取决于配置的点数，周期数等。

 Step3:

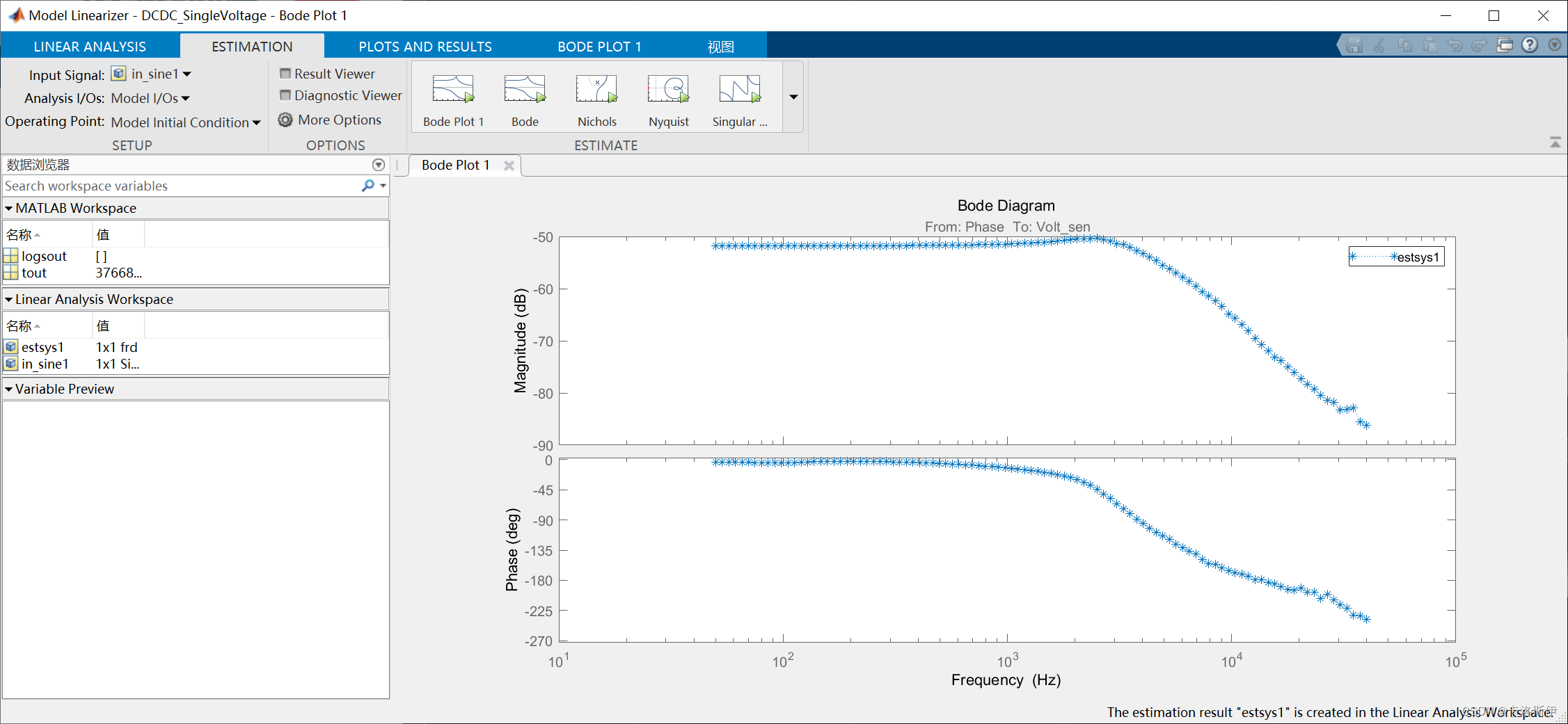

仿真完成，这是满载扫出来的伯德图

获得传递函数

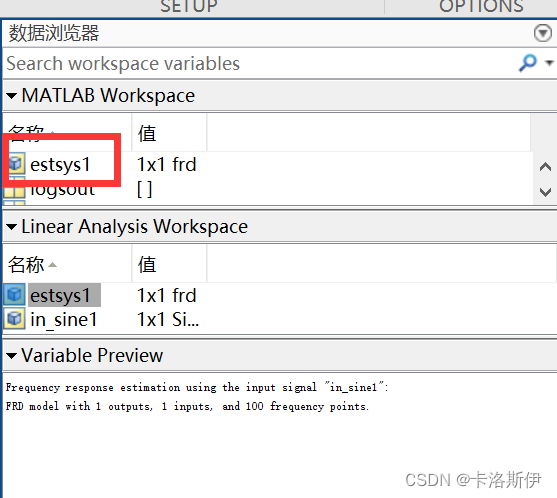

得到伯德图后把estsys1拖到Workspace

在命令窗口输入：

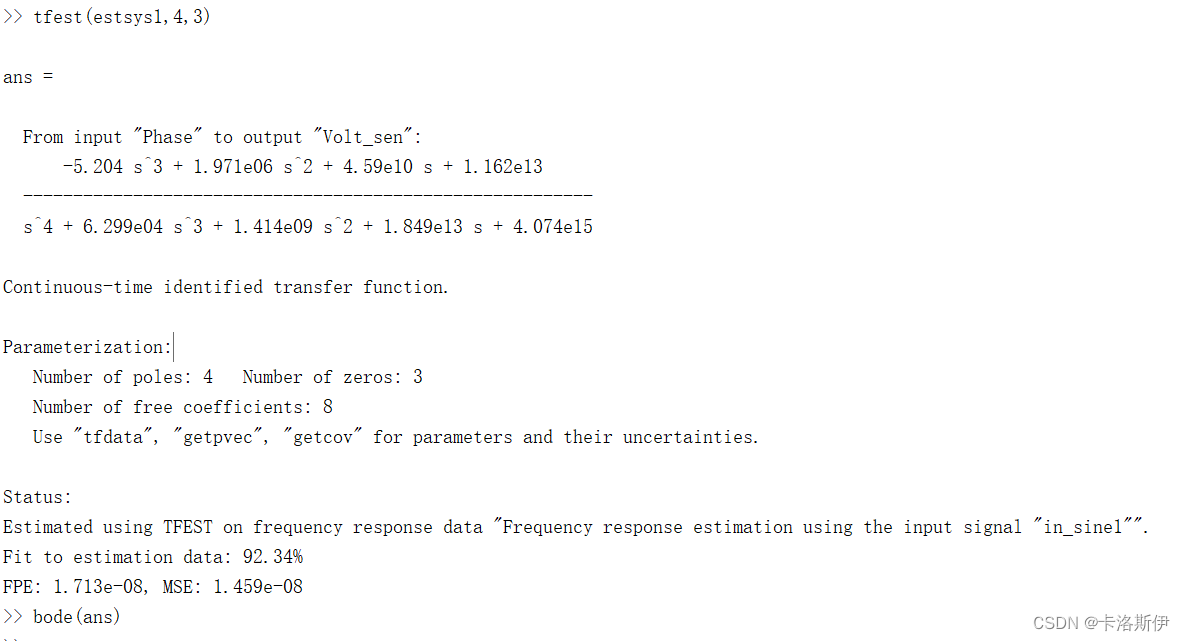

tfest(estsys1,4,3)，这个函数的功能是把采到的点estsys1通过4个极点3个零点的传递函数拟合出来。

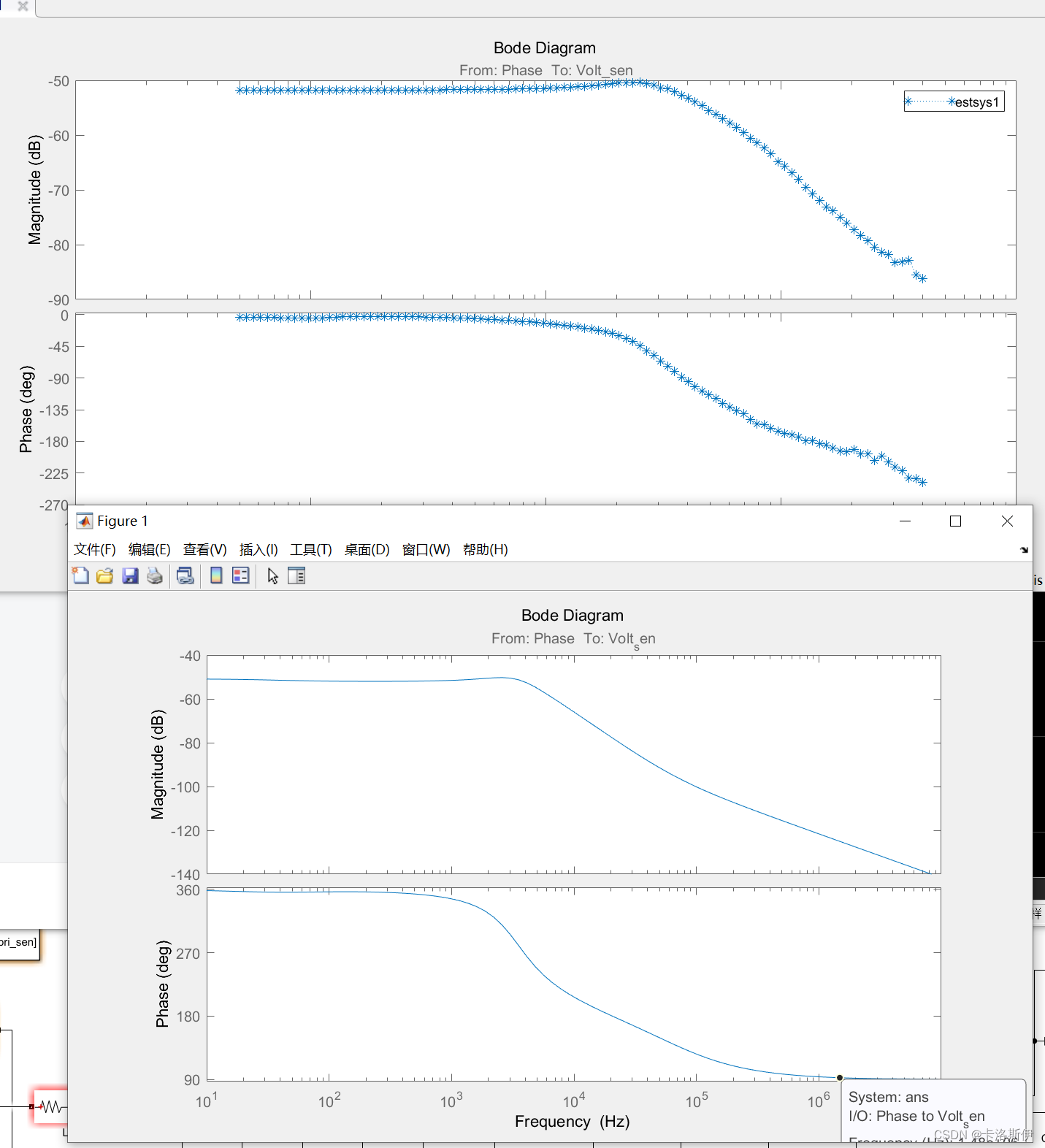

 扫出来的和拟合出来的传递函数伯德图
