2021-05-27-PCB学习重点笔记之一，新建工程、画原理图、快捷键

• 前言
  今天是我大学四年来起得最早的一次，5点就起床了，这学期已经失眠3次了，害，可能是因为即将毕业了，不想将剩余的时间睡过去吧。回看之前学习编程语言做的笔记，算是详细了，以后没记住的地方，可以经常拿起笔记查看巩固，但是有一个很大的缺点就是抓不住重点，大篇幅记笔记很容易进入只抄写而不动脑子的状态，如果学习像PCB这样的操作性比较强的工程类的软件，很明显大篇幅得做笔记太过于形式，所以有关技巧性知识的学习我以后都决定记重点和难点了（当然只针对于本人而言）。
• 开始笔记 – Empire of Angels 背景音乐走起！
  一、如何新建一个PCB2020工程？
  主要掌握五个：工程、PCB、原理图、PCB库、原理图库

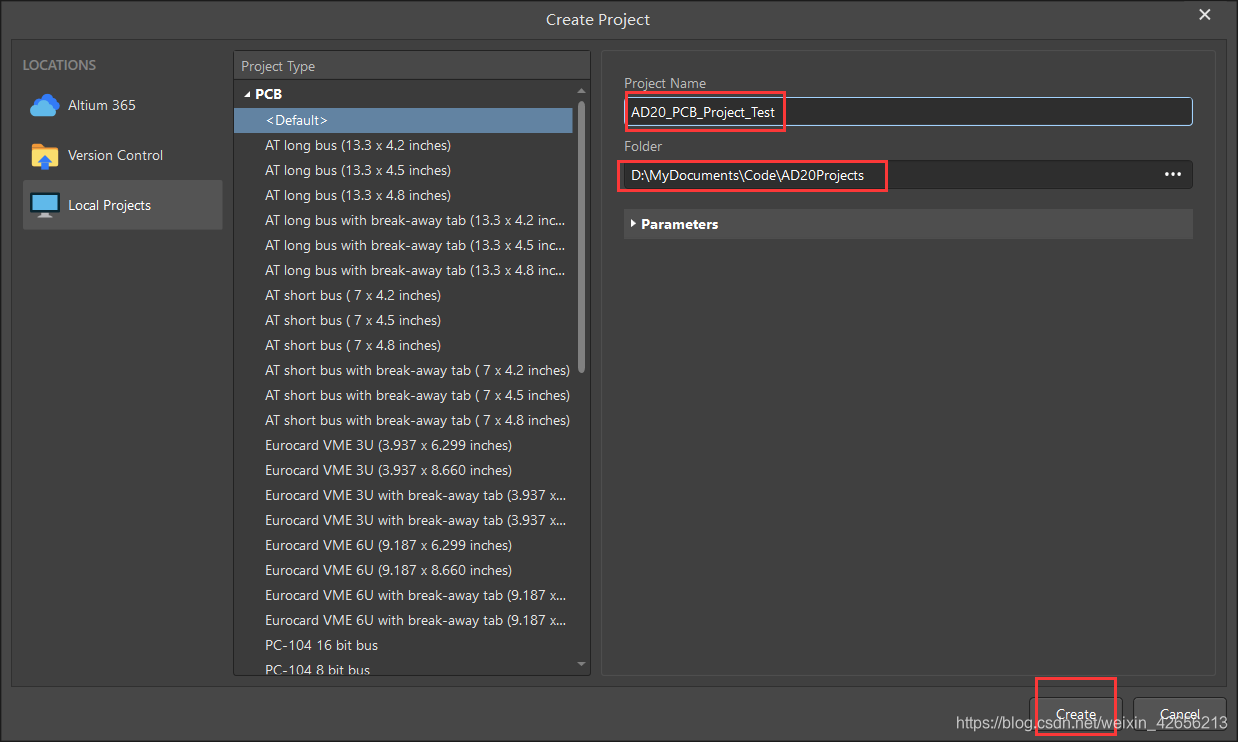

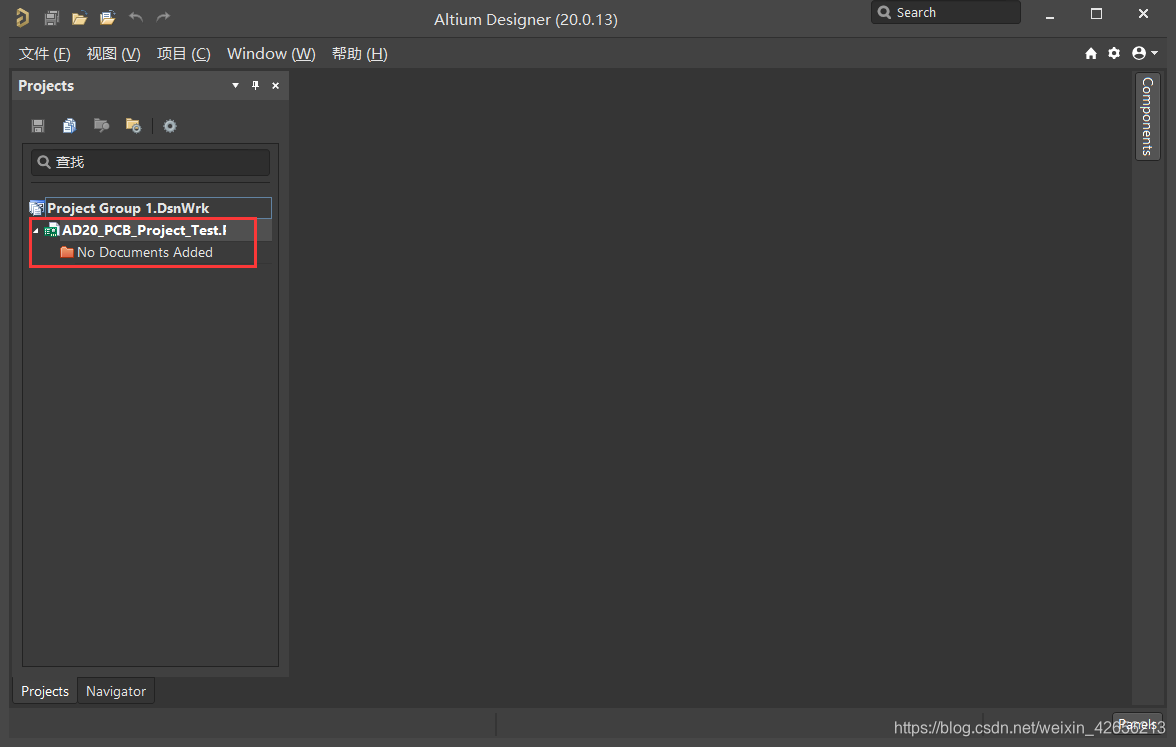

  （1）新建工程
  文件 -> 新的… ->项目，然后：

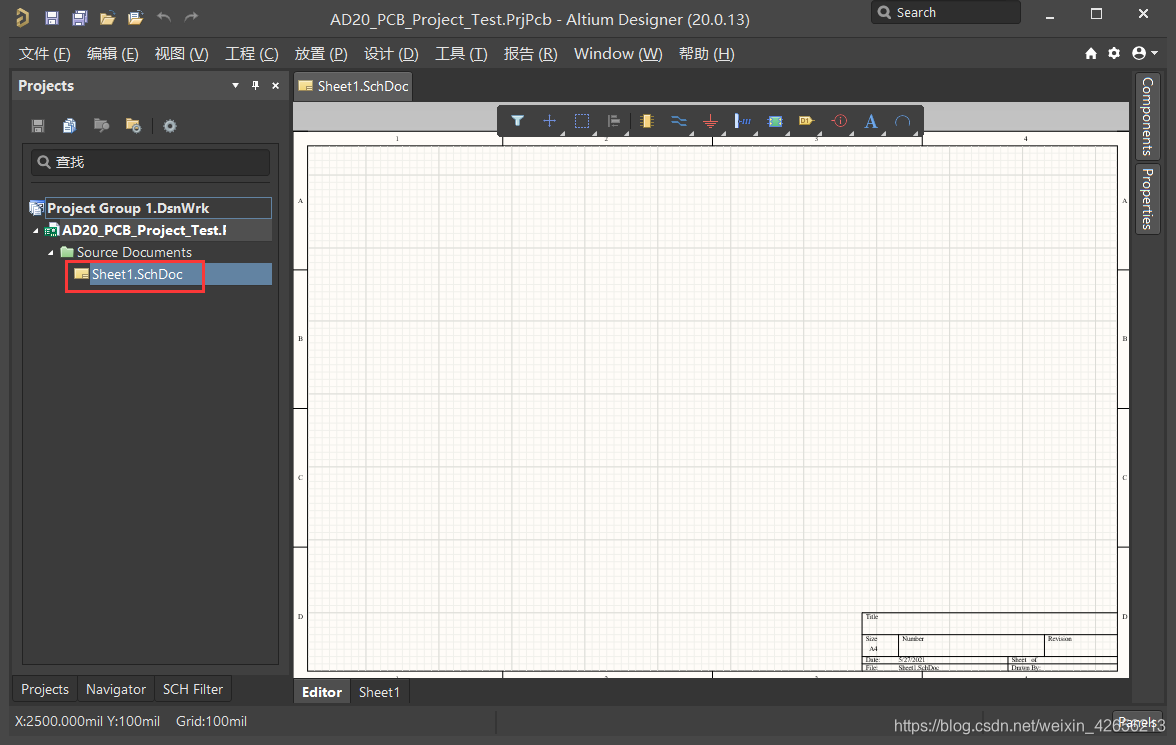

  （2）新建原理图文件
  文件 -> 新的… ->原理图，然后：

  然后再保存并设置文件名。

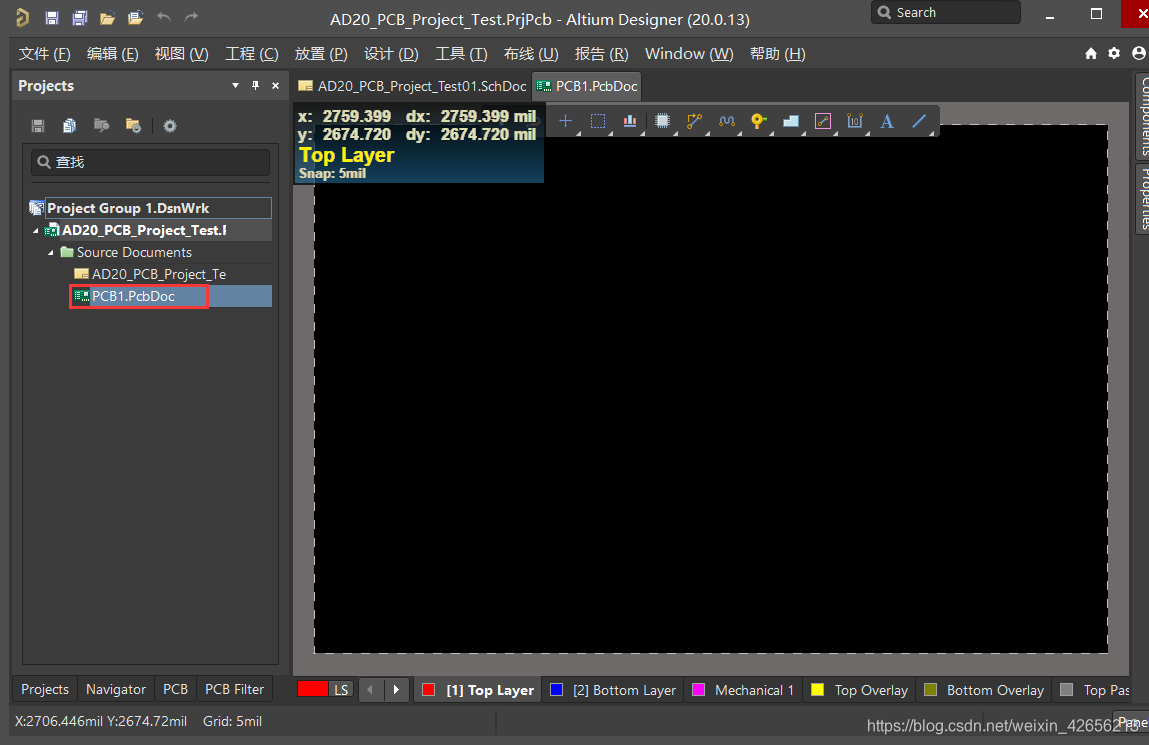

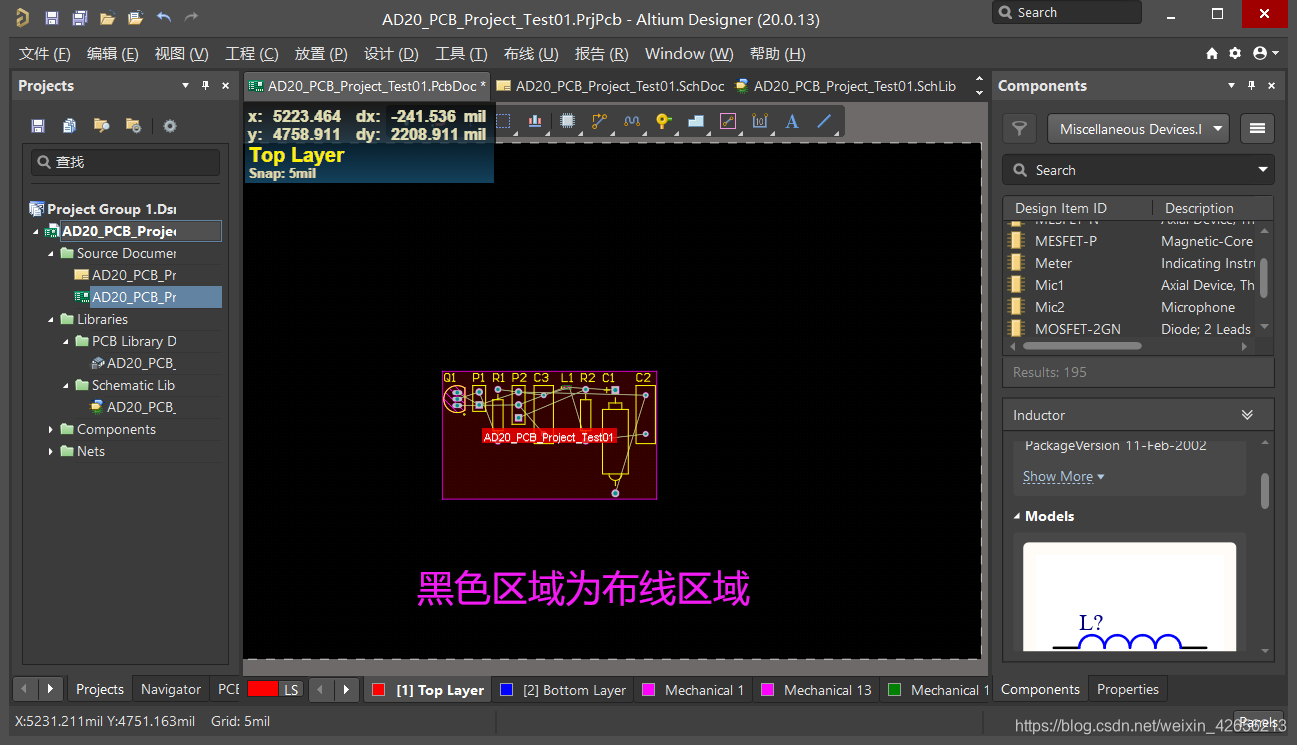

  （3）新建一个PCB
  文件 -> 新的… ->PCB，然后：

  然后再保存并设置文件名。

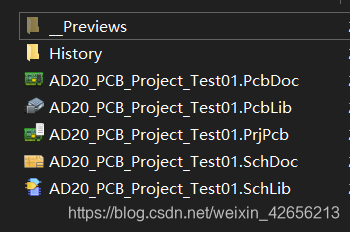

  （4）前三步完成后的文件夹

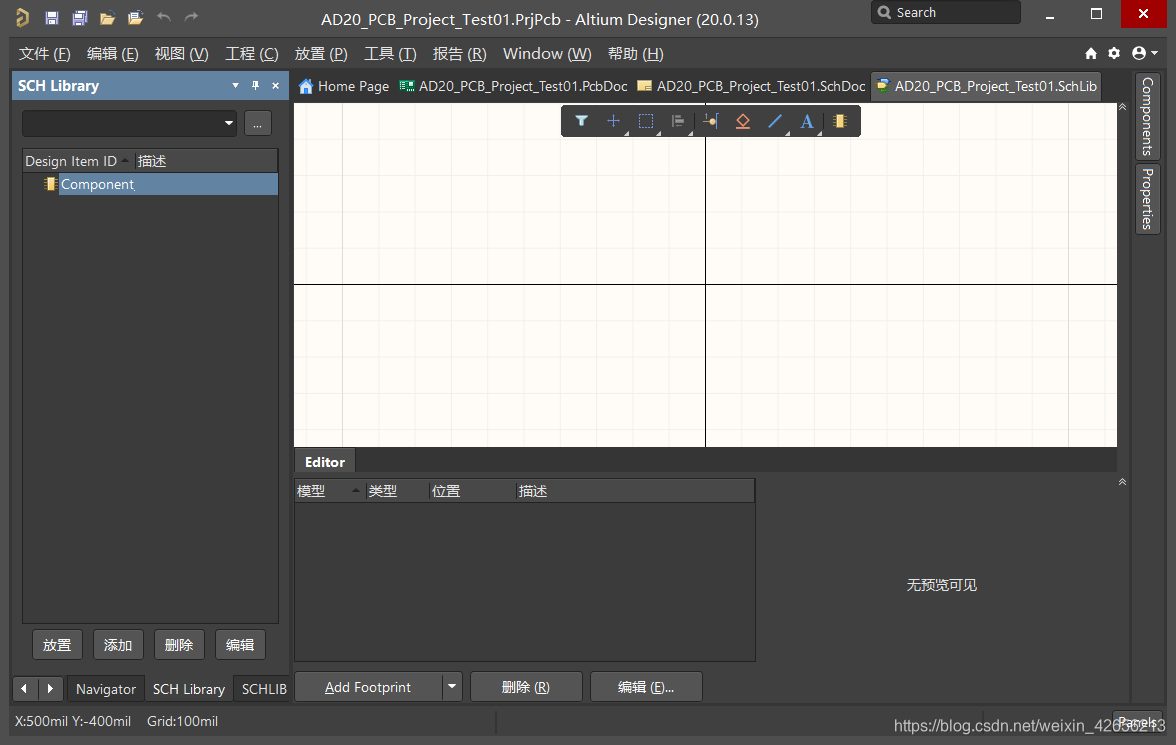

  （5）新建原理图库
  文件 -> 新的… -> 库 -> 原理图库，然后：

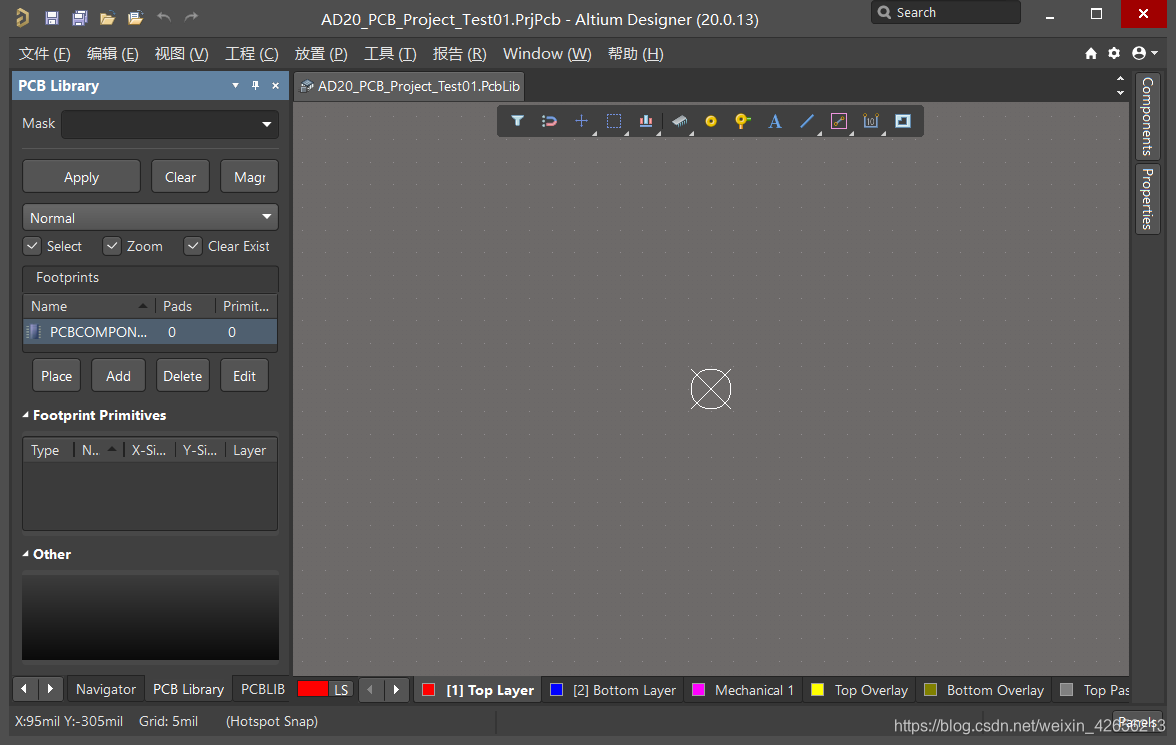

  （6）新建PCB库
  文件 -> 新的… -> 库 -> PCB元件库，然后：

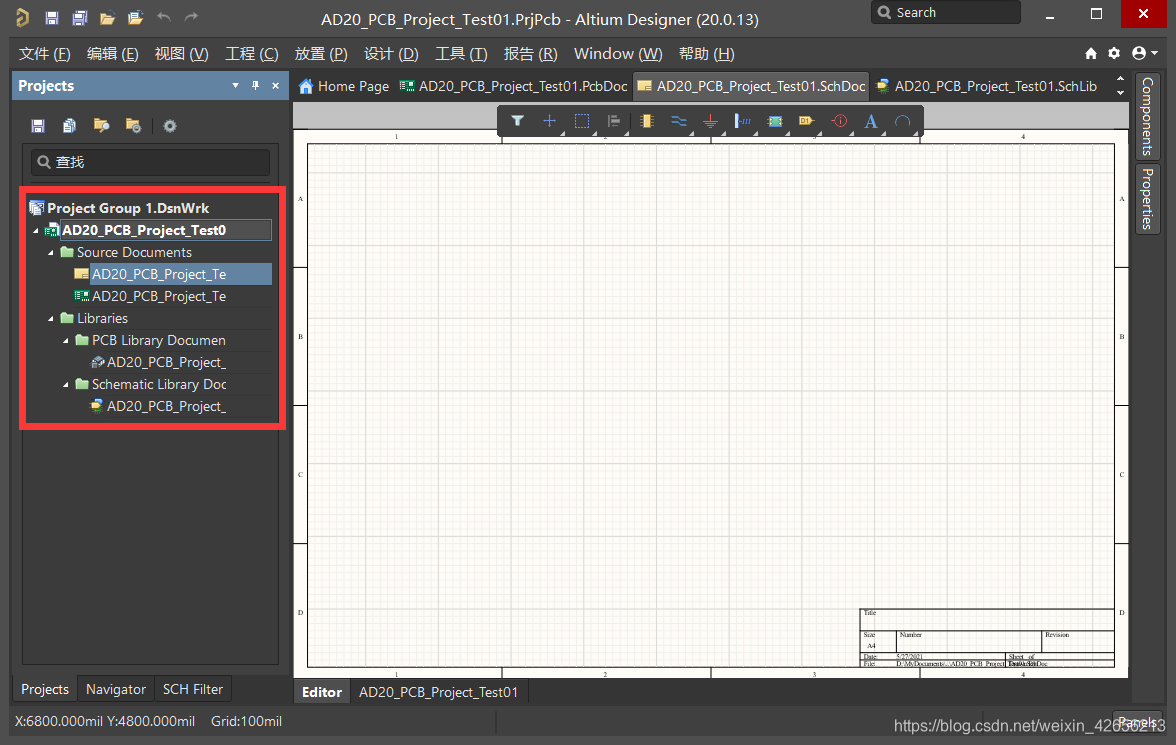

  最后的结果：

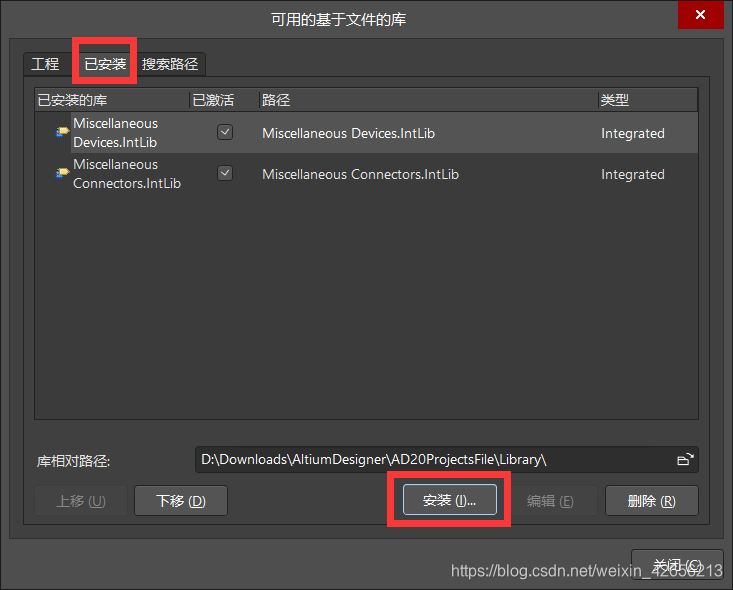

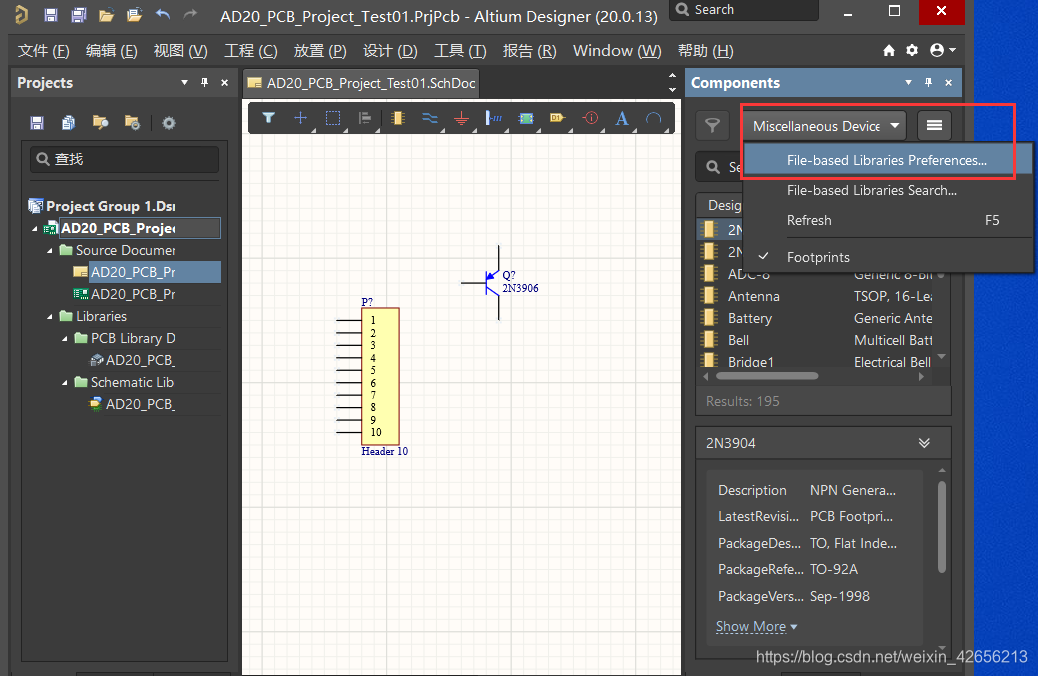

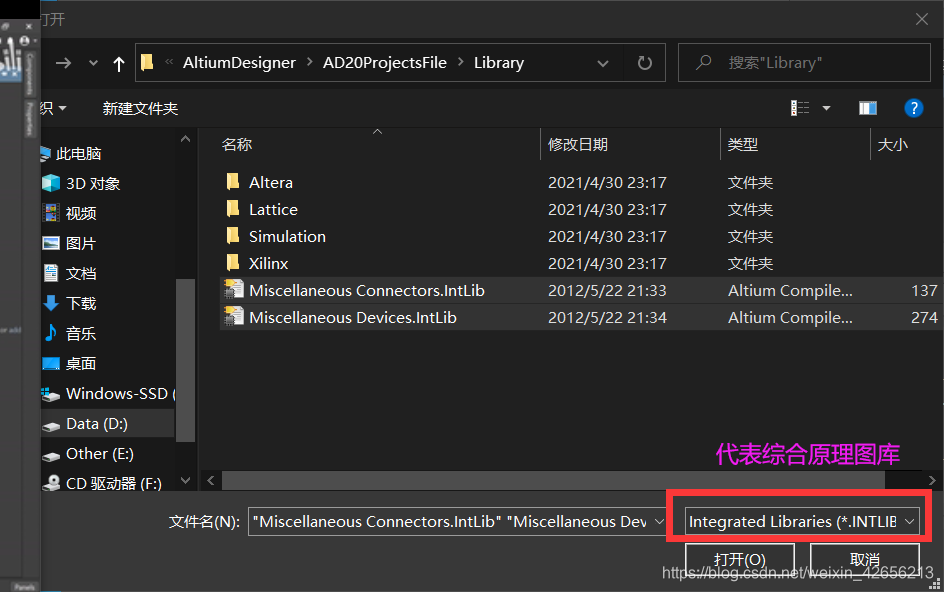

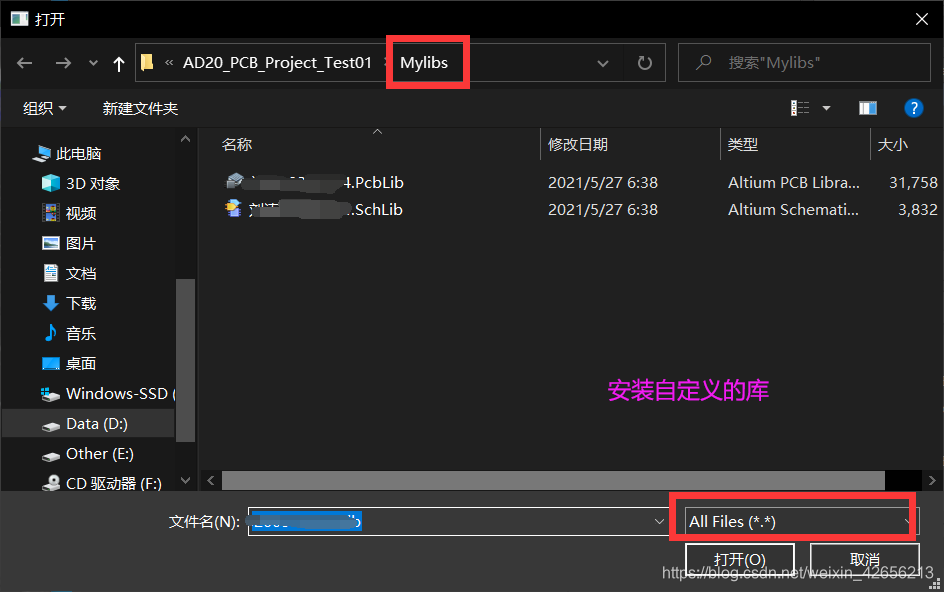

  二、安装参考库

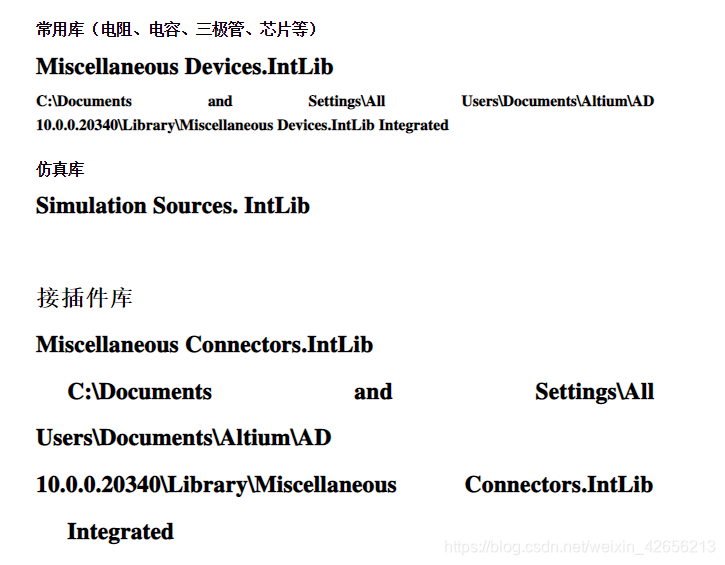

  库的作用


三、快捷键使用

• 按住鼠标中键可以放大缩小，或者按住CTRL+滚动鼠标放大缩小
• 按住鼠标右键可以进行移动
• 按空格键可对元件进行旋转，条件是输入法是英文，而且鼠标要按住元器件
• 输入法是英文下，在原理图中连线状态下，同时按住shift和空格可以画出45度的直线

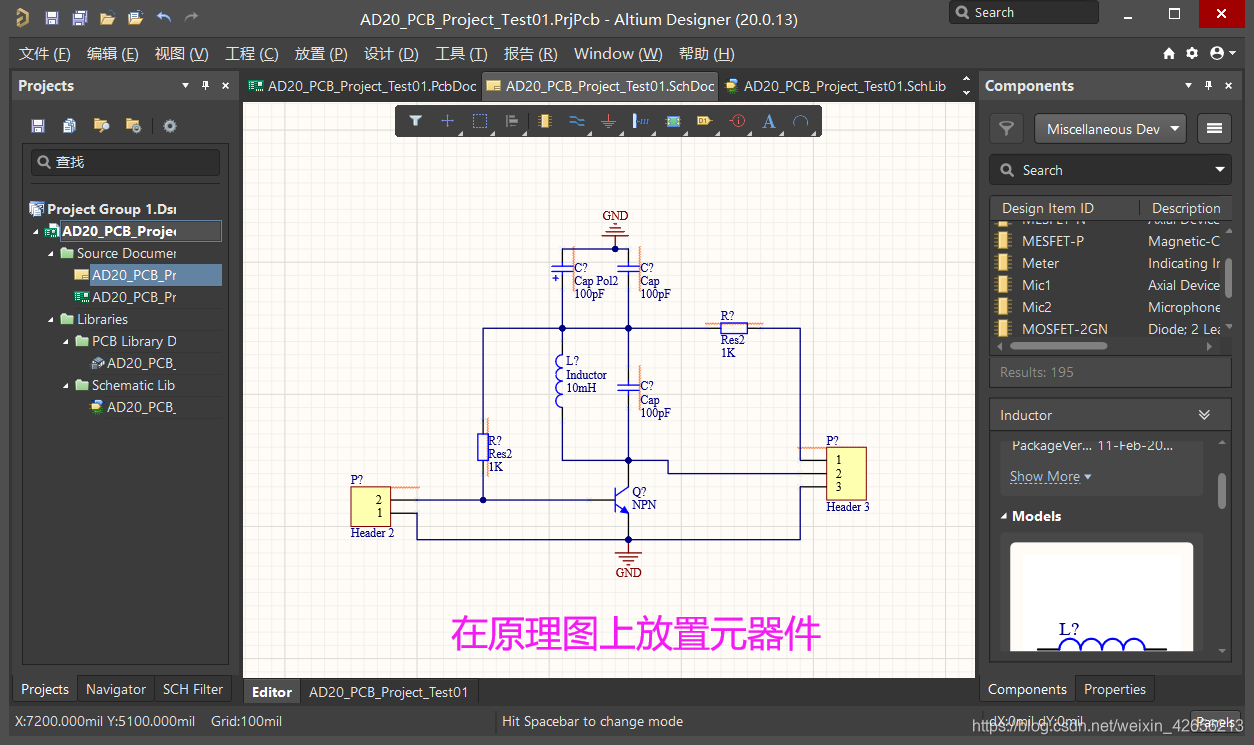

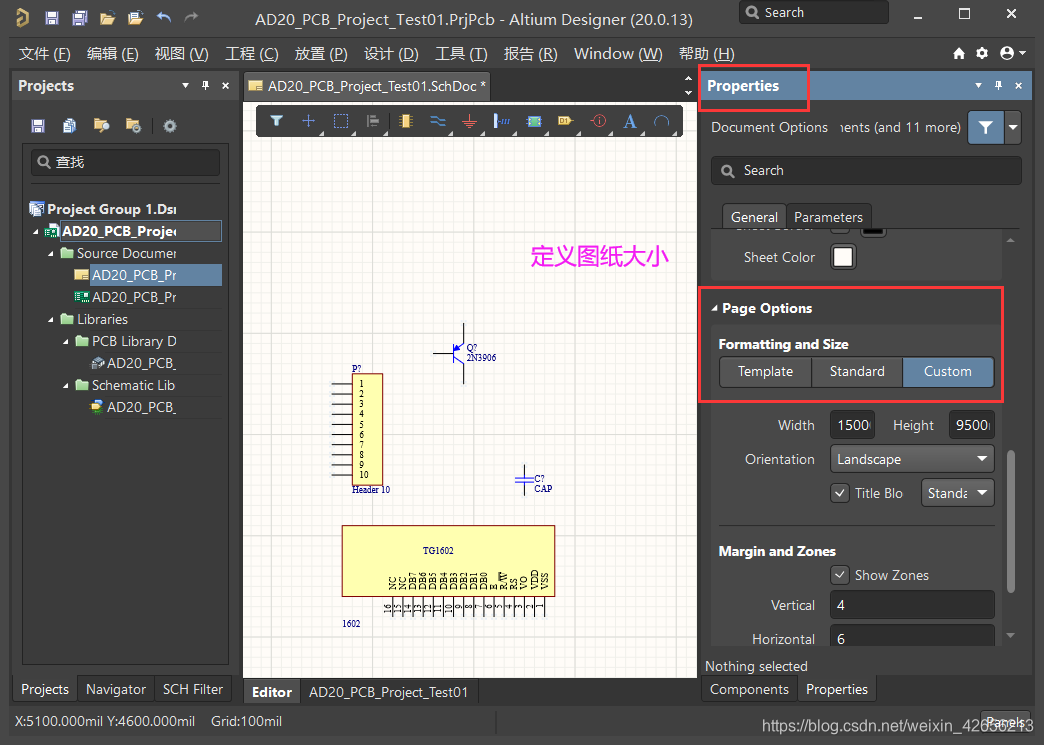

四、原理图界面操作


如果相同元器件的编号一样会报错。

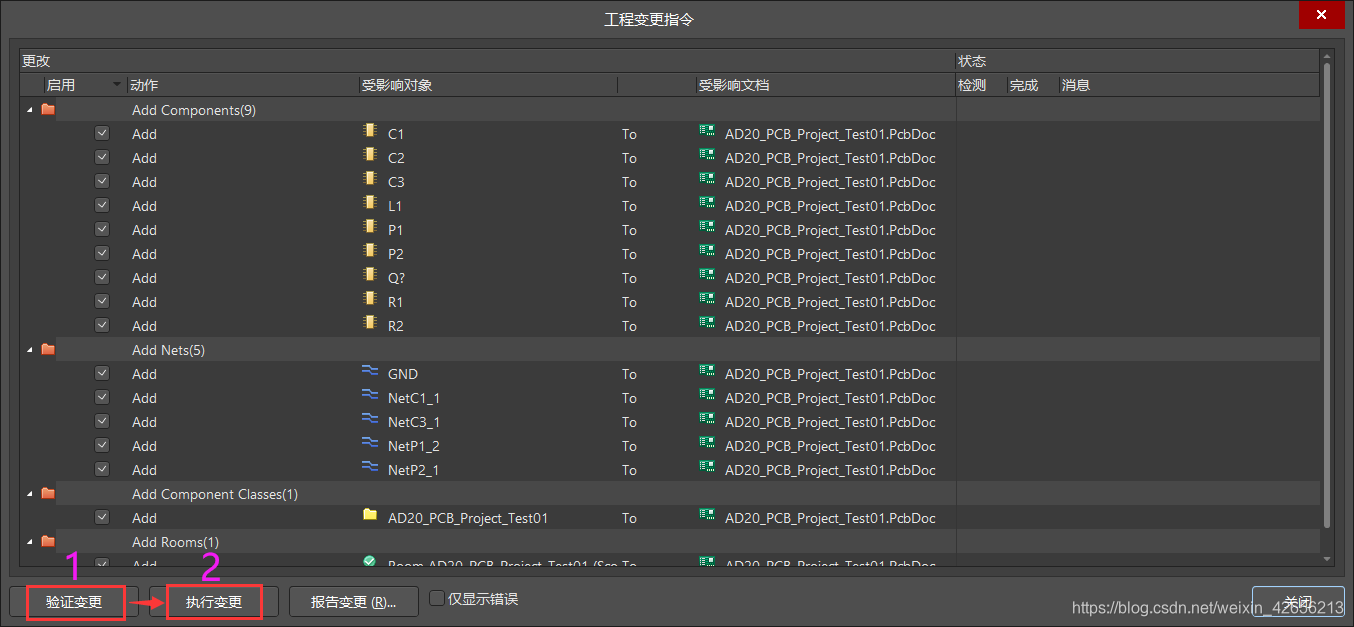

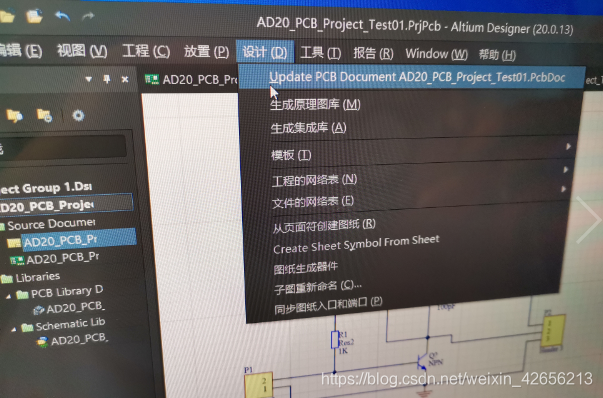

原理图导成PCB：



五、网络标识及连线

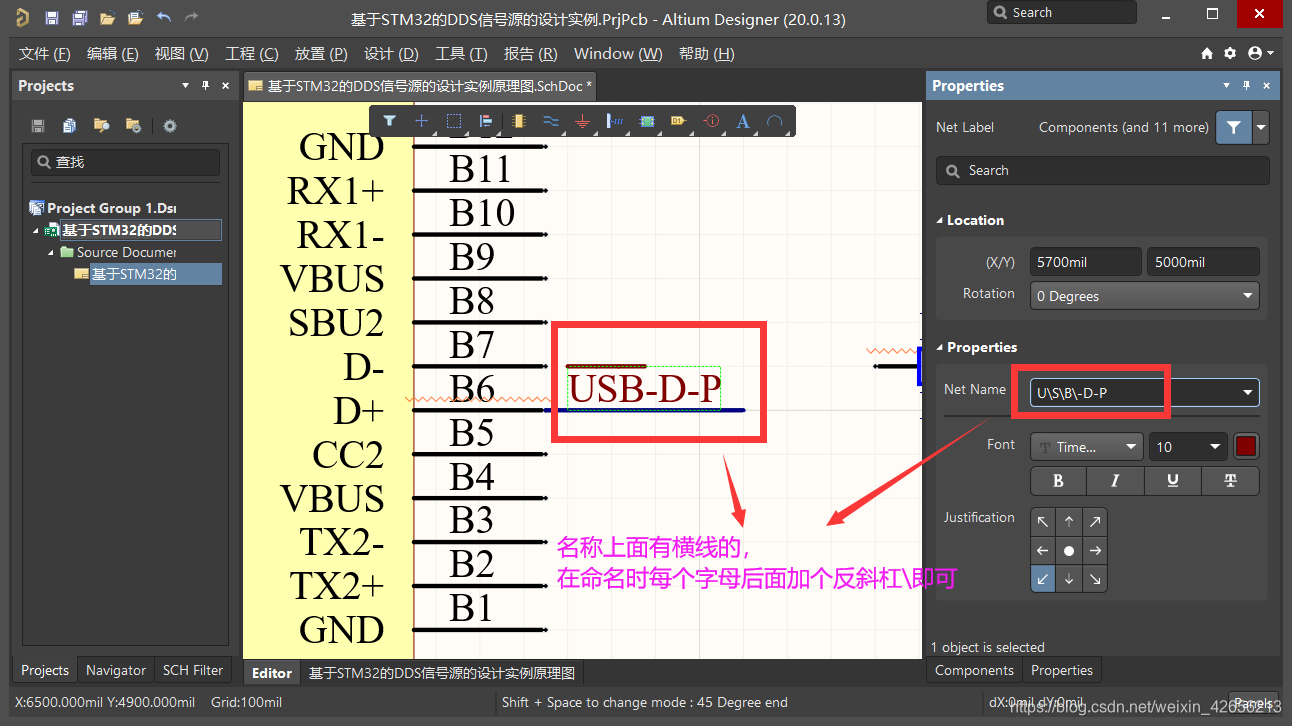

带上横线的标识符写法：
