简介：本项目针对微控制器领域的51单片机，探讨其在智能照明系统控制中的应用。利用C语言或汇编语言编程，结合Proteus仿真软件，实现光照检测、时间控制和人感传感器的集成，以达到节能环保和自动化调节亮度的目的。通过本项目，可以深入学习51单片机的内部结构、GPIO编程、传感器接口应用、定时器与中断管理、C语言嵌入式编程，以及Proteus软件的使用，为智能照明及物联网相关领域打下坚实基础。
1. 51单片机智能照明系统控制
随着科技的发展和人们对舒适生活环境的追求，智能照明系统越来越受到关注。在本章中，我们将探索如何利用51单片机，这种经典的微控制器，来构建一个智能照明系统。这种系统的核心目标是通过调节光线强度来适应不同的环境条件，提升照明效率和用户体验。
本章内容将涉及智能照明系统的基础构想和实施步骤，同时为后续章节中电路设计、编程实践、传感器集成、信号处理等更深入的技术话题做好铺垫。我们将从最简单的控制需求出发，逐步深入到如何通过不同的传感器和技术手段实现复杂的照明控制逻辑。
接下来的章节会展示如何使用Proteus软件进行电路设计和仿真，学习C语言和汇编语言来编程控制51单片机，并进一步实现光照检测、时间控制以及通过人感传感器的交互功能。通过这些步骤，我们最终将构建出一个功能完备的智能照明控制系统。
2. Proteus软件进行电路仿真
2.1 Proteus软件简介与安装
2.1.1 Proteus的功能特点
Proteus 是一款广泛用于电子电路设计与仿真的软件，尤其在嵌入式系统和微控制器开发领域中享有盛名。它允许工程师在没有实际搭建物理电路的情况下，模拟电路和微控制器的行为，从而验证设计的可行性和性能。功能特点包括：
- 多种模拟微控制器模型，涵盖51单片机、AVR、PIC、ARM等。
- 丰富多样的元件库，以及用户可定制的元件。
- 强大的电路图绘制工具。
- 支持微控制器的全功能仿真。
- 可与编译器集成，实现源码级别的调试。
- 支持SPICE仿真模型和分析。
2.1.2 软件环境搭建与配置
安装Proteus前需要确保您的计算机满足最低系统要求。以下步骤将引导您完成安装过程：
- 下载Proteus安装包，选择合适版本进行下载。
- 双击下载的安装程序，开始安装向导。
- 按照安装向导指示，选择安装路径和组件。
- 点击“安装”，程序将自动完成安装。
- 安装完成后，从开始菜单启动Proteus软件。
在配置环境中，可以进行如下设置：
- 配置软件选项，例如界面布局、快捷键等。
- 安装并配置外部编译器，以便与Proteus进行集成调试。
- 选择合适的仿真器以模拟特定的微控制器。
2.2 基于Proteus的电路设计基础
2.2.1 元件库的使用与组件选取

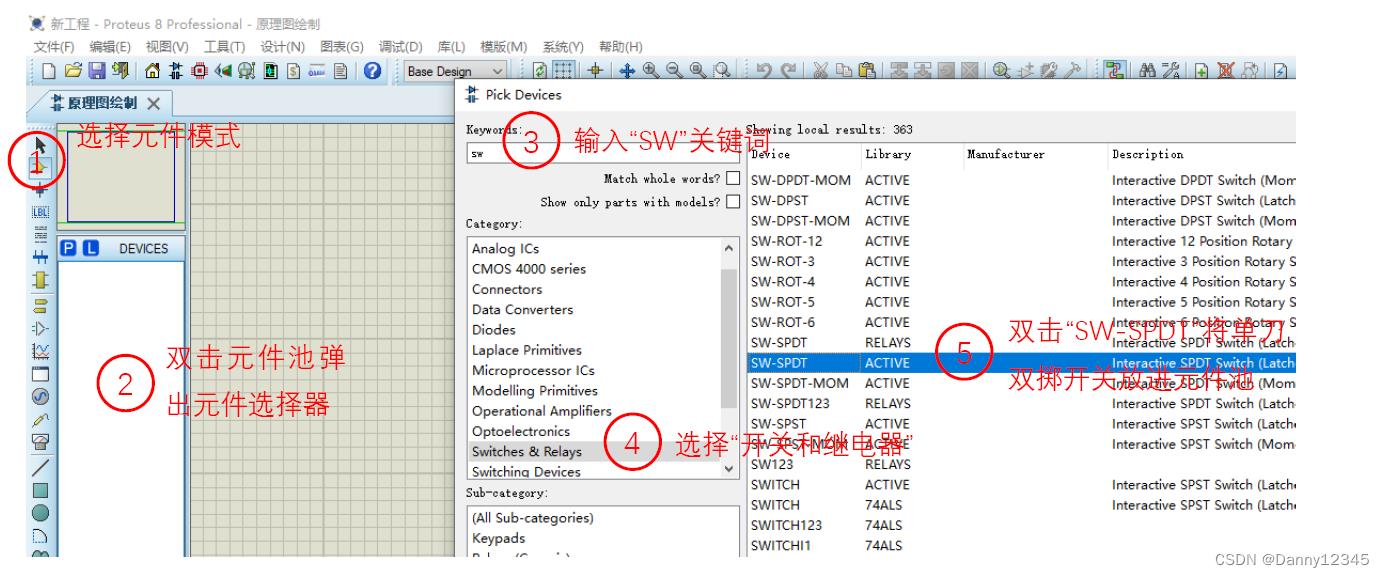

Proteus提供了庞大的元件库供用户选择，这些元件覆盖了各种电子元器件，比如电阻、电容、二极管、晶体管、集成电路、微控制器等。组件选取步骤如下：
- 打开Proteus软件，进入主界面。
- 点击“组件浏览器”或直接在工具栏找到元件图标。
- 在组件浏览器中选择相应的元件库，例如“模拟器件”、“数字器件”等。
- 浏览库中的元件并双击添加到电路图中。
2.2.2 电路图的绘制与连接
绘制电路图是设计过程中的关键一步，以下是基本操作流程：
- 在Proteus中新建工程，并选择适当的微控制器模型。
- 从元件库中选取所需的元件，并将它们放置到设计区域。
- 使用鼠标点击元件的引脚，然后拖动到其他元件的相应引脚上，以完成电路连接。
- 完成所有电路连接后，检查电路图，确保所有元件和连接线正确无误。
2.3 仿真测试与结果分析
2.3.1 仿真环境的搭建
搭建仿真环境主要通过设置模拟的微控制器程序，以配合电路图进行测试。操作步骤如下：
- 在Proteus中配置微控制器的程序，通过编译生成十六进制文件(.hex)。
- 将.hex文件加载到Proteus的微控制器模型中。
- 搭建电路图并连接好所有必需的外围设备。
2.3.2 仿真结果的观察与分析
进行仿真的目的是为了验证电路设计的正确性和程序代码的准确性。仿真结果分析步骤如下：
- 点击仿真开始按钮，执行电路仿真。
- 观察电路中各个元件的工作状态，如LED灯是否按预期闪烁、LCD显示是否正确等。
- 使用仿真中的虚拟示波器和其他测试工具来分析信号波形和电路参数。
- 分析遇到的问题，并回到电路图或代码中进行调整，直至设计满足要求。
在使用Proteus进行仿真测试时，通过实际观察电路的行为，工程师可以及早发现和修正设计上的错误，这样在实际电路搭建和产品生产之前，已经可以预知电路的性能和潜在问题。随着设计复杂性的提升，这种预演的能力变得越来越重要。
3. C语言和汇编语言编程实践
3.1 C语言与51单片机编程
3.1.1 C语言基础语法回顾
C语言作为编程界的重要语言，它的基础语法是构建任何复杂程序的基石。回顾这些基础语法对于编写高效和可维护的代码至关重要。在本节中，我们将重点介绍C语言的基本元素，包括数据类型、控制结构、函数和作用域规则。
数据类型在C语言中是定义变量的基础，包括基本类型如整型（int）、浮点型（float）、字符型（char）等。它们是编程语言对数据存储方式的抽象，每种类型占用的存储空间和表示的数据范围都不相同。
控制结构包括条件语句和循环语句，如 if 语句、 switch 语句、 for 循环、 while 循环等，这些语句是实现程序逻辑控制的核心。
函数是C语言组织代码的方式，它允许我们将一段代码封装起来，使程序更加模块化。通过函数，我们可以重用代码，并且在不同的程序部分之间传递数据。
作用域规则决定了变量和函数的有效范围。在C语言中，变量的作用域可以是局部的或全局的，这会影响到变量是否能在不同的代码块中被访问。
让我们通过一个简单的示例来回顾这些基础概念：
#include <stdio.h>
int max(int a, int b) {
return a > b ? a : b;
}
int main() {
int x = 10, y = 20;
int z = max(x, y);
printf("The maximum number is %d\n", z);
return 0;
}
这个简单的程序展示了函数的定义、变量的作用域以及基本的控制结构。 max 函数用于比较两个整数并返回最大值。 main 函数中定义了两个局部变量 x 和 y ，它们的值被传递给 max 函数，并打印结果。
3.1.2 C语言在51单片机中的应用
在嵌入式系统领域，C语言与单片机结合使用已成为常态。51单片机作为一种经典的微控制器，对C语言的支持十分友好。与汇编语言相比，C语言在编程时更易于阅读和维护，同时它提供了更为丰富的库函数，能够更高效地管理硬件资源。
在51单片机上编写C语言程序时，开发者需要遵循特定的硬件抽象层（HAL），这样才能通过C语言直接操作硬件，比如设置IO端口、配置定时器、读取ADC值等。Keil C51是开发51单片机程序最常用的集成开发环境（IDE）之一，它提供了一套为51系列单片机优化的编译器和调试器。
下面我们通过一个简单的例子来展示如何使用C语言控制51单片机的LED灯：
#include <reg51.h> // 包含51单片机寄存器定义的头文件
#define LED P1 // 将P1端口定义为LED
void delay(unsigned int ms) {
unsigned int i, j;
for (i = ms; i > 0; i--)
for (j = 122; j > 0; j--);
}
void main() {
while (1) {
LED = 0x00; // 所有LED灯亮
delay(1000); // 延时1秒
LED = 0xFF; // 所有LED灯熄灭
delay(1000); // 延时1秒
}
}
这段代码初始化了一个名为 LED 的宏，将其映射到单片机的P1端口。 main 函数中的无限循环将依次点亮和熄灭连接在P1端口的LED灯。 delay 函数用于产生大约1秒的延时。
要注意的是，51单片机C语言编程还需要对寄存器和特殊功能寄存器（SFR）有充分的了解，因为这些寄存器直接控制着单片机的硬件行为。
3.2 汇编语言基础与应用
3.2.1 汇编语言的特点与结构
汇编语言是针对特定处理器设计的低级语言，它与机器代码有着一一对应的关系。与高级语言相比，汇编语言直接操作硬件，因此它能够提供比高级语言更高的效率和对硬件更细致的控制。不过，这也意味着编写汇编代码需要对目标硬件有深入的了解。
汇编语言的特点包括：
- 直接性 ：可以直接访问硬件资源和内存地址。
- 高效性 ：对于性能敏感的操作，汇编语言编写的程序通常比高级语言编写的程序运行得更快。
- 可移植性差 ：每种处理器架构有自己的汇编语言，因此程序通常不可移植。
- 难以阅读和维护 ：由于大量使用了硬件相关的指令和寄存器操作，汇编程序对于开发者来说，通常难以阅读和理解。
汇编语言的基本结构包括操作码（指令）、操作数和注释。操作码指明了要执行的操作，操作数提供了操作的对象（通常是寄存器或内存地址），注释用于解释代码的目的和功能。
MOV A, #55H ; 将立即数55H移动到累加器A中
ADD A, #22H ; 将立即数22H加到累加器A中的值
INC A ; 将累加器A中的值加1
这个简单的汇编程序段将两个立即数加载到累加器A中，然后将它们相加，并将结果加1。
3.2.2 汇编语言编程实例
虽然汇编语言的应用在现代编程实践中有所减少，但在需要对硬件进行精细控制的嵌入式系统和低级软件开发中，汇编语言依然是必不可少的工具。特别是在资源受限的51单片机上，有时不得不使用汇编语言来优化性能或实现某些关键功能。
下面我们来看一个51单片机汇编语言的例子，它将演示如何使用汇编语言控制LED灯的闪烁：
ORG 0000H ; 程序起始地址
MAIN: ; 主程序标签
SETB P1.0 ; 将P1.0端口置高电平，点亮LED
ACALL DELAY ; 调用延时子程序
CLR P1.0 ; 将P1.0端口置低电平，熄灭LED
ACALL DELAY ; 再次调用延时子程序
SJMP MAIN ; 无限循环
DELAY: ; 延时子程序标签
MOV R2, #20 ; 设置外层循环计数器
OUTER_LOOP: ; 外层循环标签
MOV R1, #255 ; 设置内层循环计数器
INNER_LOOP: ; 内层循环标签
DJNZ R1, INNER_LOOP ; 内层循环递减计数器并判断是否为零
DJNZ R2, OUTER_LOOP ; 外层循环递减计数器并判断是否为零
RET ; 从子程序返回
END ; 程序结束
这段汇编程序使用了两个寄存器R1和R2来设置延时，通过多层嵌套循环实现。主程序通过设置和清除P1端口的位来控制LED的亮与灭。这个例子清晰地展示了汇编语言在直接控制硬件方面的优势，但同时也表明了汇编语言编码的复杂性。
在嵌入式系统中，为了提高性能或实现时间敏感的操作，开发者通常会将关键的代码部分用汇编语言重写。然而，随着编译器优化技术的发展，这种需求在不断减少。但是，学习汇编语言仍然对理解计算机系统和编写更高效的代码有很大帮助。
4. 光照检测与时间控制实现
光照检测是智能照明系统中一个至关重要的环节，它能够确保照明设备根据环境光线的实际情况自动进行调整。而时间控制则是使系统能够按照既定的时间表进行开关，或者调节亮度，确保了照明的智能性和节能性。本章将深入探讨如何实现光照检测与时间控制，提升智能照明系统的自动化程度。
4.1 光敏电阻原理与应用
4.1.1 光敏电阻的工作原理
光敏电阻是一种特殊的电阻，其电阻值会随着光照强度的变化而变化。当光敏电阻暴露在光线下时，其内部载流子的数量增加，导致电阻值减小。相反，在光线较弱或无光的环境下，光敏电阻的电阻值会增大。这一特性使得光敏电阻成为检测光线强度的理想选择。
4.1.2 光敏电阻在照明系统中的应用
在智能照明系统中，光敏电阻可以用来检测周围环境的光线强度，并将这个信息反馈给单片机进行处理。单片机根据光线强度的大小，决定是否开启或调节照明设备。例如，在光线不足时自动开启灯光，在光线充足时关闭灯光或降低亮度，从而实现真正的智能照明。
4.2 时间控制的实现方法
4.2.1 实时时钟芯片的集成与应用
为了实现时间控制功能，我们通常需要使用实时时钟（RTC）芯片。RTC芯片能够在没有主电源的情况下保持时间的准确性。在智能照明系统中，RTC芯片可以为单片机提供精确的时间信息，使得系统能够根据设定的时间执行预设的控制逻辑。
4.2.2 时间控制程序的设计与实现
时间控制程序的核心在于根据时间信息来控制照明设备的开关或调整亮度。程序设计时需要考虑到时间的读取、时间的比较以及根据时间执行相应的控制指令。例如，可以设定晚上8点自动开启路灯，凌晨1点自动关闭路灯。时间控制程序需要结合RTC芯片提供的实时时间信息，通过编写相应的控制算法，实现精确的时间控制。
下面是一个简单的时间控制程序代码示例：
#include <DS1302.h> // 包含实时时钟芯片DS1302的头文件
// 初始化实时时钟芯片
void RTC_Init() {
// 初始化代码
}
// 读取当前时间
void Read_Current_Time() {
// 读取时间的代码
}
// 检查是否是设定的时间点
void Check_Time_Point() {
struct tm currentTime;
Read_Current_Time(¤tTime);
if (currentTime.hour == 20 && currentTime.min == 0) {
// 如果当前时间是晚上8点，则执行以下操作
Turn_On_Light(); // 开灯函数
} else if (currentTime.hour == 1 && currentTime.min == 0) {
// 如果当前时间是凌晨1点，则执行以下操作
Turn_Off_Light(); // 关灯函数
}
}
// 主函数
int main() {
RTC_Init(); // 初始化实时时钟
while(1) {
Check_Time_Point(); // 检查时间点
}
return 0;
}
在上述代码中， Turn_On_Light 和 Turn_Off_Light 函数是假设存在的控制照明设备的函数，需要根据实际硬件进行编写。该程序首先初始化RTC芯片，然后进入一个无限循环，在循环中不断检查当前时间，并根据时间执行相应的照明控制操作。
本章节介绍了光敏电阻和实时时钟芯片在智能照明系统中的应用原理与方法，这些知识点对于实现一个高效的智能照明系统至关重要。通过光照检测和时间控制，系统能够根据环境光线和预设时间自动调节照明设备，达到节能和提高照明效果的目的。在下一章节中，我们将探讨如何集成人感传感器以进一步增强照明系统的智能性。
5. 人感传感器集成与应用
随着自动化技术的发展，人感传感器在智能照明系统中的作用越来越重要。它们能够感应到人体发出的红外线，实现对环境光的智能调节，提高照明系统的效率和用户体验。本章将深入探讨人感传感器的工作原理以及如何将其集成到51单片机智能照明系统中。
5.1 人感传感器的工作原理
5.1.1 红外传感器的原理与特性
红外传感器是利用红外线辐射原理工作的传感器。其基本原理是：当人体发热时会辐射出红外线，红外传感器通过探测这种红外辐射来检测人是否存在。红外传感器通常由红外发射器和接收器组成，它们分别发射和接收特定波长的红外光。当有人或物移动至其探测范围内，反射回来的红外线强度发生变化，传感器将这种变化转换成电信号输出。
在智能照明系统中，这些传感器通常被设置为检测到人的移动后激活照明设备，无人移动一段时间后自动关闭照明设备，从而达到节能的效果。
5.1.2 人感传感器的选型与集成
在选择人感传感器时，需要考虑其检测范围、响应时间和功耗等因素。目前市场上的红外传感器有多种类型，如热释电红外传感器（PIR）和主动红外传感器等。PIR传感器由于其结构简单、成本低廉且能检测静态热源而被广泛使用。
在集成人感传感器到51单片机系统中时，需要确保传感器的电源、地线以及信号线正确连接，并将传感器的输出信号连接到单片机的一个输入端口，如INT0或INT1。通过编写程序来读取传感器的信号，实现对照明的智能控制。
5.2 传感器数据处理与应用
5.2.1 传感器信号的读取与处理
为了有效地使用人感传感器信号，需要在单片机程序中编写适当的读取和处理逻辑。当传感器检测到人活动时，它会输出高电平信号。单片机需要对这个信号进行定时监测，并执行相应的控制逻辑。如果检测到信号，则打开或保持照明设备开启状态；如果一段时间内没有检测到信号，则关闭照明设备。
#include <reg51.h>
#define SENSOR_PIN P3_2 // 假设人感传感器连接到P3.2端口
void delay(unsigned int ms) {
unsigned int i, j;
for (i = ms; i > 0; i--)
for (j = 110; j > 0; j--);
}
void main() {
SENSOR_PIN = 1; // 设置传感器端口为输入
while (1) {
if (SENSOR_PIN == 1) { // 检测到有人
// 执行开灯操作
delay(5000); // 延时，模拟灯光持续一段时间
} else {
// 执行关灯操作
}
}
}
5.2.2 传感器与单片机的交互实现
51单片机通过特定的I/O口读取传感器信号，并根据信号控制继电器或其他电子开关，从而控制照明设备的开关。在一些先进的应用中，人感传感器的数据可以用于更复杂的控制算法，例如通过调整PWM波形的占空比来改变LED灯的亮度。
结合实际应用，传感器和单片机之间的交互可能需要经过电平转换和去抖动处理，以确保信号的准确性和稳定性。此外，软件中应实现对异常信号的识别和处理逻辑，以防误操作导致的系统不稳定。
人感传感器的集成和应用是智能照明系统设计的关键环节之一。掌握其工作原理和信号处理方法，对于开发高效、智能化的照明控制系统至关重要。随着技术的不断进步，未来的人感传感器将更加精确、智能，进一步推动照明系统的智能化进程。
简介：本项目针对微控制器领域的51单片机，探讨其在智能照明系统控制中的应用。利用C语言或汇编语言编程，结合Proteus仿真软件，实现光照检测、时间控制和人感传感器的集成，以达到节能环保和自动化调节亮度的目的。通过本项目，可以深入学习51单片机的内部结构、GPIO编程、传感器接口应用、定时器与中断管理、C语言嵌入式编程，以及Proteus软件的使用，为智能照明及物联网相关领域打下坚实基础。
