简介：本主题涉及在MATLAB环境中对电机控制参数（比例增益KP、积分增益KI、微分增益KD）进行优化调整，以实现电机的反转和调速功能。PID控制器的设计对于系统的响应速度、稳定性和振荡预防至关重要。MATLAB和Simulink工具用于构建和模拟电机控制系统，其中包括丰富的电机模型和控制模块。电机反转是指改变电机旋转方向，通常通过改变输入电压相序或控制磁场来实现，而电机调速则是通过调整电压或频率来实现。通过粒子群优化（PSO）等算法可以找到最佳的PID控制器参数，以提升电机控制性能。

1. MATLAB电机控制基础

电机控制是工业自动化的核心部分，而MATLAB作为一个强大的数值计算和仿真平台，提供了一系列工具来辅助电机控制的设计和分析。MATLAB的电机控制工具箱为工程师们提供了从电机建模、控制算法设计到系统仿真和实时控制的全面解决方案。

1.1 MATLAB在电机控制中的优势

MATLAB提供了一种快捷、直观的方式来进行复杂的电机控制分析。利用MATLAB的函数库，用户可以轻松实现电机的数学建模、控制器设计、系统仿真等步骤，而无需从头开始编写大量的代码。此外，MATLAB还可以导入实际的测试数据进行分析，使得控制策略的验证更加贴近实际应用。

1.2 电机控制的基本流程

电机控制系统的设计和实施通常遵循以下步骤：

1. 系统建模 ：首先需要根据电机的物理特性建立数学模型，这是设计控制器的前提。
2. 控制策略选择 ：根据系统需求选择合适的控制策略，如PID控制、状态反馈控制等。
3. 仿真测试 ：在MATLAB环境中对控制策略进行仿真测试，以验证控制效果。
4. 参数优化 ：根据仿真结果调整控制器参数，提高控制性能。
5. 实际应用 ：将经过优化的控制器应用到实际的电机控制系统中，进行实时控制和监测。

通过上述流程，MATLAB极大地简化了电机控制系统的开发周期，提高了开发效率和产品质量。在后续的章节中，我们将详细探讨PID控制器、电机反转技术、电机调速原理以及粒子群优化算法在电机控制中的应用。

2. PID控制器的理论与实践

2.1 PID控制器的理论基础

2.1.1 控制系统的基本概念

控制系统是利用控制理论的方法来实现对系统性能的指定或优化，它通过测量系统的实际输出并与期望输出进行比较，计算出一个误差信号，并根据该信号调整系统的输入，以使输出达到预定的目标。控制系统广泛应用于工业自动化、汽车、航空航天和其他领域，尤其是在电机控制、温度调节和飞行控制等动态系统中扮演重要角色。

在控制系统中，控制算法是核心，它决定了系统的响应特性和稳定性。控制算法大致可以分为开环控制和闭环控制两种。开环控制没有反馈环节，无法对系统误差进行自动调整。而闭环控制，也就是反馈控制，能够根据输出的反馈值来调节输入，其中PID控制器是一种典型的闭环控制器。

2.1.2 PID控制器的工作原理

PID控制器（比例-积分-微分控制器）通过比例（P）、积分（I）和微分（D）三种控制作用的组合，来实现对系统的精确控制。PID控制器会根据设定值（目标值）和过程变量（实际输出值）之间的误差计算出控制量，并输出到被控系统，使得误差不断减小直到为零或达到可接受的范围。

比例作用（P）负责减小误差，它是控制器输出与误差值直接成比例的部分；积分作用（I）负责消除稳态误差，它累计过去的误差并对时间进行积分，增加控制系统的长期稳定性；微分作用（D）则是预测误差变化的趋势，它通过当前误差的变化率来预测未来的误差变化，并对系统进行提前调整，以减小超调和振荡。

2.2 PID参数调整方法

2.2.1 传统PID参数整定方法

传统PID参数的整定方法有多种，它们基于不同的理论和假设。在这些方法中，最著名的包括齐格勒-尼科尔斯(Ziegler-Nichols)方法，它为比例、积分和微分作用分别提供了经验性的参数调整公式。具体步骤如下：

1. 设定P控制器（不考虑I和D作用）并将增益Kp逐渐增加，直到系统开始持续振荡。
2. 记录此时的比例增益Ku和振荡周期Tu。
3. 应用Ziegler-Nichols公式计算P、I、D参数值。

Ziegler-Nichols方法为不同类型（P、PI、PID）的控制器提供了两套参数设置公式，分别是临界稳定法和响应曲线法。这些经验公式是工程中快速实现PID控制的实用工具。

2.2.2 基于MATLAB的参数优化策略

尽管传统方法可以快速地为PID控制器选择参数，但它们通常不能提供最优的控制性能。因此，研究者们开发了基于优化算法的参数调整方法，如遗传算法、模拟退火和粒子群优化等。在MATLAB环境中，这些方法可以被有效地实现，以获得最佳控制效果。

MATLAB提供了优化工具箱（Optimization Toolbox），可以用来开发和应用先进的参数优化算法。以下是一个简化的MATLAB示例代码，用于通过优化算法调整PID参数：

% 设定优化问题
options = optimset('Display','iter','TolFun',1e-6);
x0 = [1, 1, 1]; % 初始参数猜测值：Kp, Ki, Kd
lb = [0, 0, 0]; % 参数下限
ub = [10, 10, 10]; % 参数上限

% 使用fmincon函数进行约束优化
[x,fval,exitflag,output] = fmincon(@objective,x0,A,b,Aeq,beq,lb,ub,@nonlcon,options);

% 输出优化后的参数值
Kp = x(1);
Ki = x(2);
Kd = x(3);
fprintf('Optimized PID parameters: Kp = %f, Ki = %f, Kd = %f\n', Kp, Ki, Kd);

% 目标函数：基于某种性能指标（例如，积分时间绝对误差）
function J = objective(x)
    % PID参数
    Kp = x(1);
    Ki = x(2);
    Kd = x(3);

    % 通过MATLAB仿真或实际实验计算系统的性能指标
    % 这里只是一个示例函数，需要根据实际情况进行调整
    J = ... % 性能指标的计算公式

% 非线性约束函数
function [c, ceq] = nonlcon(x)
    % 非线性不等式约束 c(x) ≤ 0
    c = [];
    % 非线性等式约束 ceq(x) = 0
    ceq = [];

在上述代码中， objective 函数负责定义性能指标，如积分时间绝对误差（ITAE），它是一个评价控制器性能的常用指标。 nonlcon 函数定义了非线性约束条件，如果控制器参数不需要特殊约束，该函数可以为空。通过MATLAB提供的优化函数 fmincon ，可以寻找到最小化性能指标的最优PID参数。

这种方法相比传统方法提供了更大的灵活性和控制性能上的优化潜力。通过使用MATLAB优化工具箱，可以轻松实现更复杂的优化算法，甚至可以在模拟环境中进行多参数同时调整，从而获得对实际应用更有用的控制效果。

3. 电机反转技术的原理与实现

3.1 电机反转的理论分析

电机反转是电机控制中的一项重要技术，它指的是电机在不改变外部电源的情况下，通过改变电流的方向，使电机的旋转方向发生改变。电机反转在各种电机应用中都十分常见，比如在电梯、运输带、电动工具等领域。

3.1.1 电机反转的物理学基础

电机反转的物理基础主要涉及到电磁学的基本规律。交流电机的转子旋转是由旋转磁场驱动的，若要实现反转，需改变磁场的方向。在直流电机中，反转则是通过改变电枢和磁场线圈中的电流方向来实现。理解这些基本原理对于电机反转技术的设计和实现至关重要。

3.1.2 电机反转的电路设计原理

设计电机反转电路，需要对电机内部结构和外部控制电路有深刻理解。在交流电机中，可以通过切换输入电源的相序来实现反转；在直流电机中，可以通过改变电枢电流的方向或者调整磁场的方向。控制电路设计时需要考虑电路的可靠性和安全性，以及如何实现快速准确的反转控制。

3.2 电机反转控制策略

电机反转控制策略涉及到电机反转过程中的各种控制方法和手段，是实现电机反转的关键部分。控制策略的优劣直接影响到电机反转性能和可靠性。

3.2.1 传统电机反转控制方法

传统的电机反转控制方法包括接触器控制、继电器控制等。这些方法大多基于机械式接触或电磁式切换，虽然技术成熟稳定，但响应速度有限，且容易产生电弧和磨损，维护成本较高。

3.2.2 利用MATLAB实现电机反转控制

通过MATLAB软件，我们可以使用Simulink模块搭建电机反转的仿真模型，利用其强大的计算和模拟能力来分析和验证电机反转的过程。MATLAB可以实现对电机反转参数的精确控制，比如调整脉冲宽度调制（PWM）信号来控制电机驱动器。此外，MATLAB的优化工具箱（如fmincon）能够对电机反转策略进行优化，提高控制精度。

% MATLAB 电机反转控制代码示例
% 设定PWM信号参数
PWM_freq = 1000;  % PWM频率
PWM_duty_cycle = 50;  % PWM占空比

% 生成PWM信号
t = 0:1e-6:1e-3;
pwm_signal = pwm(PWM_freq, PWM_duty_cycle, t);

% 电机反转控制信号
pwm_reversed = -pwm_signal;

% 绘制PWM信号图
figure;
subplot(2,1,1);
plot(t, pwm_signal);
title('Original PWM Signal');
xlabel('Time (s)');
ylabel('Amplitude');

subplot(2,1,2);
plot(t, pwm_reversed);
title('Reversed PWM Signal');
xlabel('Time (s)');
ylabel('Amplitude');

在上述代码中，我们创建了两个子图来展示原始的PWM信号和反转后的PWM信号。这种可视化的方法可以帮助工程师直观地了解反转前后信号的变化情况。

3.3 电机反转的MATLAB仿真与实践

通过MATLAB仿真，可以在无需实际构建硬件的情况下，预览电机反转的效果和电机的动态响应，这为电机反转技术的实际应用提供了重要的参考。

3.3.1 MATLAB/Simulink电机反转模型搭建

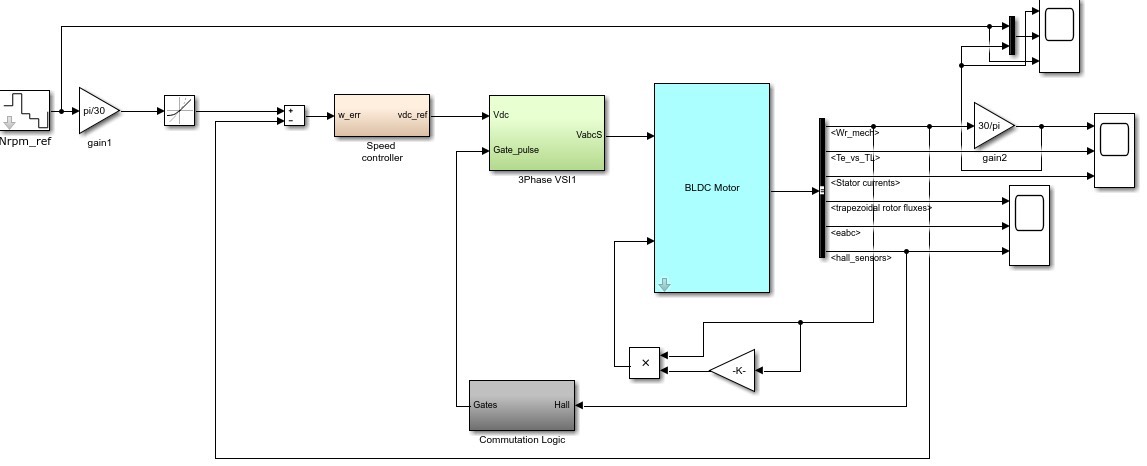

在MATLAB/Simulink中，可以搭建一个电机反转模型，包括电机模型、控制逻辑和反转策略。Simulink的模块化设计允许工程师通过拖放不同的组件来快速构建复杂的系统模型。

在上图中，展示了如何使用Simulink模块搭建电机反转模型。系统模型包括电机本体、控制逻辑、电源和负载模块。

3.3.2 仿真结果分析与调整

在模型搭建完成后，通过进行仿真测试，可以得到电机反转过程中的动态响应数据。通过调整控制参数，比如增加滤波器、调整PID控制器的参数等，可以进一步优化电机的反转性能。

通过对仿真结果的分析，可以得到电机在反转过程中的转速变化曲线、电流变化曲线等关键性能指标。这些分析可以帮助工程师发现潜在的问题，并对控制策略进行调整。

% MATLAB 电机反转仿真结果分析代码示例
% 假设仿真得到的转速数据存储在speed_data变量中
% 使用MATLAB进行数据处理和分析
speed_plot = plot(speed_data);
title('Motor Speed during Reversal');
xlabel('Time (s)');
ylabel('Speed (RPM)');
grid on;

% 如果需要调整PWM参数，可以使用以下代码
% 更新PWM模块参数
PWM_params = Simulink.get_param('PWM_block', 'DialogParameters');
PWM_params.DutyCycle = new_duty_cycle;
Simulink.set_param('PWM_block', 'DialogParameters', PWM_params);

在上述代码片段中，我们展示了如何利用MATLAB对仿真后的电机转速数据进行可视化处理，并根据需要调整PWM参数来优化电机的反转过程。

以上内容为第三章“电机反转技术的原理与实现”章节的详细内容，该章节向读者详细介绍了电机反转的理论基础、控制策略、以及如何通过MATLAB/Simulink进行电机反转的仿真和实践。

4. 电机调速的原理与应用

4.1 电机调速的基本理论

电机调速是电机控制领域的一个重要组成部分。它涉及到如何根据电机的工作需求，对电机的转速进行调整，以达到节约能源、提高效率、适应负载变化的目的。

4.1.1 电机调速的控制策略

电机调速的控制策略有很多，主要可以分为两大类：机械调速和电气调速。机械调速主要通过改变电机的物理结构来改变电机的转速，如通过改变皮带轮的大小来改变转速。而电气调速则是通过改变电机的电气参数来实现调速，如改变电机的电压或频率。

4.1.2 调速方法的分类与比较

电气调速的方法很多，常见的有变频调速、变极调速、串电阻调速等。变频调速是通过改变电机的供电频率来实现调速，是目前应用最为广泛的一种调速方式。变极调速则是通过改变电机的极对数来实现调速，适用于交流电机。串电阻调速适用于直流电机，通过改变电机回路中的电阻值来实现调速。每种调速方法都有其适用的场景和优缺点，需要根据具体的应用需求来选择合适的调速方法。

4.2 电机调速系统的MATLAB实现

MATLAB在电机调速系统设计中有着重要的作用，它不仅可以进行电机调速系统的建模，还可以进行系统仿真和性能分析。

4.2.1 MATLAB在电机调速系统设计中的作用

MATLAB具有强大的计算和仿真功能，可以用于电机调速系统的设计和优化。通过MATLAB的Simulink工具，可以方便地搭建电机调速系统的模型，并进行仿真测试。此外，MATLAB还提供了一些专门用于电机控制的工具箱，如Simscape Electrical，可以进一步提高电机调速系统设计的效率。

4.2.2 电机调速系统设计案例分析

在设计电机调速系统时，首先要确定调速的方法和控制策略。以变频调速为例，可以通过MATLAB的Simulink工具搭建变频器和电机的模型，然后进行仿真测试。在仿真过程中，可以调整变频器的频率和电压，观察电机的转速和输出扭矩的变化，从而对调速系统的性能进行评估。

4.3 电机调速系统的性能评估

电机调速系统的性能评估是电机控制领域的一个重要环节，它涉及到如何根据电机的工作情况，对电机的调速性能进行评估和优化。

4.3.1 性能指标的定义与计算

电机调速系统的性能指标主要包括转速稳定度、调速范围、调速精度、动态响应特性等。转速稳定度是指电机在长时间运行过程中，转速波动的大小。调速范围是指电机能够稳定运行的转速范围。调速精度是指电机调速后，实际转速与期望转速之间的误差。动态响应特性是指电机在突然负载变化后，转速从一个稳定状态过渡到另一个稳定状态的响应速度和稳定性。

4.3.2 实验数据的分析与调速系统的优化

通过MATLAB的仿真工具，可以方便地获取电机调速系统的实验数据，如转速、扭矩、电流等。通过对这些数据进行分析，可以了解电机调速系统的性能，并找出系统的不足之处。根据性能分析的结果，可以对电机调速系统进行优化，如调整PID控制器的参数，改进电机的结构设计等，以提高电机调速系统的性能。

通过以上的介绍，我们可以看到MATLAB在电机调速系统设计和优化中的重要作用。通过MATLAB的仿真工具，我们可以方便地搭建电机调速系统的模型，进行性能分析，并根据分析结果对系统进行优化。

5. MATLAB/Simulink仿真应用深度解析

5.1 MATLAB/Simulink仿真平台概述

5.1.1 Simulink的功能与特点

Simulink是MATLAB的一个附加产品，它提供了一个可视化的环境用于模拟、建模和分析多域动态系统。它的特点包括直观的拖放式用户界面、对多域系统仿真的支持、内置的大量标准模块库、支持定制模块开发以及与MATLAB紧密集成等。

在电机控制领域，Simulink能够模拟从简单到复杂的电机控制系统，包括无刷直流电机、感应电机和永磁同步电机等。它允许工程师快速构建电机模型，并通过仿真来验证控制策略的可行性。Simulink还可以与硬件进行交互，有助于从模型到实际控制系统的无缝过渡。

5.1.2 Simulink在电机控制仿真中的应用

在电机控制仿真中，Simulink可以用来模拟各种电机驱动和控制系统，如速度控制、位置控制以及力矩控制等。工程师可以利用Simulink中的电机模型库来设计和测试电机驱动器，也可以创建自定义的控制策略并通过仿真观察电机的响应。

此外，Simulink支持对控制系统的性能进行分析，包括稳定性分析、频率响应分析和时间响应分析等。它还提供了与MATLAB代码交互的能力，允许用户使用MATLAB强大的数学计算能力来优化控制策略。

5.2 电机控制系统的建模与仿真

5.2.1 电机控制系统模型的构建

构建电机控制系统的模型是仿真过程中的第一步。这涉及到选择合适的电机模型、定义电机参数以及建立与之配套的控制电路模型。对于一个直流电机，模型通常包括电枢电阻、电枢电感、转矩常数和反电动势常数等参数。

在Simulink中，可以使用Simscape Electrical™库中的模块来建立电机模型。例如，对于直流电机，可以使用DC Motor模块并设置其参数来模拟实际电机特性。对于控制系统部分，可以使用Simulink中的Gain、Sum、Integrator等基本模块来构建闭环控制系统。

5.2.2 模型仿真参数的设置与运行

一旦模型构建完成，接下来就是设置仿真参数并运行仿真了。Simulink允许用户自定义仿真时间、求解器类型和容差等参数。例如，用户可以选择变步长或固定步长求解器，以及指定仿真的开始和结束时间。

在运行仿真之前，还需要对模型进行初始化。例如，设置电机的初始转速和电流等状态变量。仿真开始后，可以通过Scope模块实时观察电机运行的动态响应，如转速、转矩和电流的变化。

5.3 仿真结果分析与实验验证

5.3.1 仿真数据的分析方法

仿真完成后，需要对收集的数据进行分析，以评估电机控制系统的性能。这通常包括绘制电机的动态响应曲线，例如转速和转矩的曲线图。通过这些曲线图，可以直观地看出电机启动、制动和负载变化时的表现。

Simulink提供了一个强大的数据可视化工具—Scope模块，它可以实时显示仿真数据。此外，可以使用MATLAB的数据分析工具箱来进一步处理和分析仿真数据，如计算上升时间、稳态误差和超调量等性能指标。

5.3.2 MATLAB仿真与实际电机控制实验的对比

仿真结果与实际电机控制实验的数据对比是验证仿真模型准确性的关键步骤。通过比较两者的动态响应曲线，可以评估仿真模型是否足够精确地模拟了实际系统的动态特性。

如果存在较大差异，则需要对仿真模型进行调整，如修改电机参数或优化控制策略，直到仿真结果与实验数据相吻合。这样的反复迭代过程有助于完善控制系统的设计，并减少实验阶段可能出现的问题。

为了更清晰地展现仿真与实验的对比，下面是一个简化的MATLAB代码块，展示了如何读取仿真数据与实验数据，并绘制它们的曲线对比图：

% 假设仿真数据和实验数据分别保存在两个文件中
load('simulation_data.mat'); % 加载仿真数据
load('experimental_data.mat'); % 加载实验数据

% 绘制仿真数据曲线
figure;
plot(simulation_time, simulation_speed, 'b-', 'LineWidth', 2);
hold on; % 维持当前图像，继续绘制实验数据曲线

% 绘制实验数据曲线
plot(experimental_time, experimental_speed, 'r--', 'LineWidth', 2);

% 添加图例
legend('仿真数据', '实验数据');

% 添加标题和坐标轴标签
title('电机转速对比');
xlabel('时间 (s)');
ylabel('转速 (rpm)');

% 显示网格
grid on;

在上述代码块中， simulation_data.mat 和 experimental_data.mat 分别包含了仿真和实验的转速数据以及对应的时间向量。通过MATLAB的绘图功能，可以直观地比较两者的差异，并据此分析模型的准确性。通过这种方式，工程师可以对控制策略进行优化，并改进仿真模型以更贴近实际的物理系统。

6. 粒子群优化（PSO）算法及其在电机控制中的应用

在现代电机控制系统设计中，优化算法扮演了至关重要的角色。它们能够帮助工程师快速找到最优参数，提升系统的整体性能。粒子群优化（Particle Swarm Optimization, PSO）算法作为一种启发式搜索算法，在电机控制领域的应用愈发广泛。本章节将详细探讨PSO算法的原理、在电机控制中的实现以及优化效果的评估。

6.1 粒子群优化（PSO）算法原理

6.1.1 PSO算法的基本概念与发展

PSO算法是一种基于群体智能的优化技术，其灵感来源于鸟群捕食的行为模式。该算法通过模拟鸟群的社会行为来解决优化问题。在PSO中，每个粒子代表问题空间中的一个潜在解，并且每个粒子都会记住自己所经历过的最佳位置，以及整个群体所经历过的最佳位置。通过这些信息，粒子将更新自己的位置和速度，最终寻找到问题的最优解。

PSO算法的发展经历了多个阶段，从最初的简单版本到现在更为复杂的版本，如带有时间延迟的PSO、动态惯性权重的PSO等，这些改进的算法在处理复杂问题时表现出更好的性能。

6.1.2 PSO算法的数学模型与流程

PSO算法的核心在于粒子的位置更新和速度更新规则。每个粒子的速度更新会受到两个主要因素的影响：个体经验以及群体经验。数学上，粒子的速度和位置更新公式如下：

[ v_i^{(k+1)} = w \cdot v_i^{(k)} + c_1 \cdot r_1 \cdot (pbest_i - x_i^{(k)}) + c_2 \cdot r_2 \cdot (gbest - x_i^{(k)}) ]

[ x_i^{(k+1)} = x_i^{(k)} + v_i^{(k+1)} ]

其中： - ( v_i ) 表示第 ( i ) 个粒子的速度。 - ( x_i ) 表示第 ( i ) 个粒子的位置。 - ( w ) 是惯性权重，用于控制前一速度对当前速度的影响。 - ( c_1 ) 和 ( c_2 ) 是学习因子，分别代表粒子自我学习和群体学习的程度。 - ( r_1 ) 和 ( r_2 ) 是在 [0,1] 区间内的随机数。 - ( pbest_i ) 表示第 ( i ) 个粒子个人最佳位置。 - ( gbest ) 表示群体最佳位置。

PSO算法的流程图可以用以下的mermaid代码展示：

graph TD
    A[开始] --> B[初始化粒子群]
    B --> C[评估粒子适应度]
    C --> D{是否存在更好的pbest?}
    D -- 是 --> E[更新个体最优pbest]
    D -- 否 --> F[保持当前pbest]
    E --> G{是否更新全局最优gbest?}
    F --> G
    G -- 是 --> H[更新群体最优gbest]
    G -- 否 --> I[保持当前gbest]
    H --> J[更新粒子速度和位置]
    I --> J
    J --> K{是否满足终止条件?}
    K -- 是 --> L[输出全局最优解]
    K -- 否 --> C
    L --> M[结束]

6.2 PSO算法在电机控制中的实现

6.2.1 PSO算法参数的选择与调整

在将PSO算法应用于电机控制之前，需要进行一系列的参数选择与调整。这些参数包括粒子数、惯性权重 ( w )、学习因子 ( c_1 ) 和 ( c_2 ) 以及最大迭代次数。粒子数的选择会影响算法的全局搜索能力和收敛速度。而惯性权重 ( w ) 的调整会对算法的搜索行为产生重要影响，较大的 ( w ) 有利于全局搜索，而较小的 ( w ) 则有利于局部搜索。

学习因子 ( c_1 ) 和 ( c_2 ) 也需仔细选择，它们决定了粒子在搜索过程中个体经验和群体经验的比重。在PSO算法的迭代过程中，通过评估粒子的适应度和目标函数，可以对这些参数进行实时或周期性的调整。

6.2.2 PSO算法在电机PID参数优化中的应用案例

一个典型的案例是使用PSO算法来优化电机控制系统的PID参数。在该案例中，电机的速度误差和超调量作为优化目标，通过PSO算法调整PID控制器的比例（P）、积分（I）和微分（D）三个参数来达到最佳的控制效果。

假设电机控制系统的动态性能由以下目标函数来描述：

[ J = \omega_{err}^2 + \lambda \cdot \omega_{overshoot} ]

其中： - ( \omega_{err} ) 是电机速度的稳态误差。 - ( \omega_{overshoot} ) 是电机速度的超调量。 - ( \lambda ) 是权重系数，用于平衡两个性能指标。

通过PSO算法，可以找到使得目标函数 ( J ) 最小的PID参数。代码实现如下：

% PSO算法参数初始化
num_particles = 30;
max_iterations = 100;
cognitive_weight = 2;
social_weight = 2;
inertia_weight = 0.5;

% PID参数范围
Pmin = 0; Pmax = 5;
Imin = 0; Imax = 5;
Dmin = 0; Dmax = 5;

% 初始化粒子群位置和速度
particles.Position = rand(num_particles, 3) .* (Pmax - Pmin) + Pmin;
particles.Velocity = zeros(num_particles, 3);

% 初始化个体最优位置和全局最优位置
particles.bestPosition = particles.Position;
[~, gbest_index] = min(particles.Position, [], 1);
gbest = particles.Position(gbest_index, :);

% PSO算法主循环
for iter = 1:max_iterations
    for i = 1:num_particles
        % 更新个体最优位置
        if fitness(particles.Position(i, :)) < fitness(particles.bestPosition(i, :))
            particles.bestPosition(i, :) = particles.Position(i, :);
        end
    end

    % 更新全局最优位置
    [min_fitness, gbest_index] = min(arrayfun(@(index) fitness(particles.bestPosition(index, :)), 1:num_particles));
    if min_fitness < fitness(gbest)
        gbest = particles.bestPosition(gbest_index, :);
    end

    % 更新粒子速度和位置
    for i = 1:num_particles
        particles.Velocity(i, :) = inertia_weight * particles.Velocity(i, :) ...
            + cognitive_weight * rand * (particles.bestPosition(i, :) - particles.Position(i, :)) ...
            + social_weight * rand * (gbest - particles.Position(i, :));
        particles.Position(i, :) = particles.Position(i, :) + particles.Velocity(i, :);

        % 保持参数在定义范围内
        particles.Position(i, :) = max(min(particles.Position(i, :), [Pmax, Imax, Dmax]), [Pmin, Imin, Dmin]);
    end
end

% 输出全局最优PID参数
disp(gbest);

在该代码中，每个粒子代表一个可能的PID参数组合，通过迭代更新粒子的位置来寻找到最优的PID参数。通过设定适应度函数来评估每个粒子的表现，最终得到全局最优的PID参数。

6.3 PSO算法优化效果评估与展望

6.3.1 PSO算法优化结果的评估方法

优化结果的评估是优化过程的重要环节，它帮助工程师理解算法的性能以及优化后的电机控制系统的性能改进。评估方法通常包括： - 性能指标 ：如系统上升时间、稳态误差、超调量等。 - 收敛速度 ：算法找到最优解的速度。 - 稳定性 ：算法是否能够在不同情况下重复获得类似的优化结果。

在电机控制领域中，通常使用Simulink模型来模拟电机的行为，并且对比优化前后电机控制系统的动态响应。例如，优化后的PID参数可以使电机的上升时间更短，稳态误差更小，超调量更少。

6.3.2 PSO算法在电机控制领域的发展趋势与挑战

随着智能控制理论和计算技术的发展，PSO算法在电机控制领域的应用也在不断扩展。未来的趋势包括： - 多目标优化 ：在多维性能指标下，同时优化多个控制目标。 - 自适应参数调整 ：使算法可以自动调整参数以适应不同的优化问题。 - 结合其他算法 ：将PSO与其他优化算法结合，以解决更为复杂的优化问题。

然而，PSO算法也面临挑战，包括参数选择对优化结果的敏感性、局部最优陷阱以及计算效率等问题。为了解决这些问题，研究人员正在探索新的方法，例如引入机器学习技术来优化PSO算法的参数设置。

在电机控制领域，PSO算法已经显示了巨大的潜力，它为电机控制器的设计和优化提供了新的手段。随着相关研究的深入和技术的进步，PSO算法在电机控制领域的应用将更加广泛和深入。

7. 模糊逻辑在电机控制系统中的应用

7.1 模糊逻辑控制器的基础理解

7.1.1 模糊逻辑的基本概念

模糊逻辑（Fuzzy Logic）是一种处理不确定性信息的数学工具，与传统的二值逻辑（真或假）不同，模糊逻辑允许变量取值在[0,1]区间内的任意数值，表示不确定性或模糊性。这种理论特别适用于处理现实中大量存在的非精确和不完全的知识。

7.1.2 模糊控制系统的工作原理

模糊控制系统基于模糊逻辑理论，通过模糊化、模糊推理和去模糊化三个主要步骤来实现对复杂系统（例如电机控制系统）的控制。在模糊化阶段，将精确输入转换为模糊值；在模糊推理阶段，根据一系列预定义的模糊规则进行决策；最后在去模糊化阶段，将模糊输出转换回精确数值，用于控制系统的动作。

7.1.3 模糊控制器的组成

一个典型的模糊控制器通常由以下部分组成： - 输入变量的模糊化处理模块 - 规则库，定义了控制策略的模糊规则 - 模糊推理引擎，负责根据输入变量和规则库进行推理 - 去模糊化模块，将模糊结果转换为具体控制命令

7.2 模糊逻辑控制器的设计与实现

7.2.1 设计模糊控制器的步骤

设计模糊控制器一般遵循以下步骤： 1. 确定控制系统的输入和输出变量。 2. 确定输入输出变量的模糊集和隶属函数。 3. 定义模糊控制规则。 4. 选择适合的去模糊化方法。

7.2.2 模糊控制器的MATLAB实现

在MATLAB环境中，可以使用Fuzzy Logic Toolbox来设计和仿真模糊控制器。主要步骤如下：

% 创建模糊逻辑系统
fis = mamfis('Name', 'MotorControl');

% 添加输入变量
fis = addInput(fis, [0 10], 'Name', 'SpeedError');
fis = addInput(fis, [-5 5], 'Name', 'SpeedChangeRate');

% 添加输出变量
fis = addOutput(fis, [-10 10], 'Name', 'MotorControl');

% 添加模糊集和隶属函数
fis = addMF(fis, 'SpeedError', 'gaussmf', [1.5 0], 'Name', 'Zero');
fis = addMF(fis, 'SpeedError', 'gaussmf', [1.5 5], 'Name', 'Small');
fis = addMF(fis, 'SpeedError', 'gaussmf', [1.5 10], 'Name', 'Large');
% 重复上述步骤添加更多模糊集和隶属函数

% 添加规则
ruleList = [
    "If SpeedError is Zero and SpeedChangeRate is Zero then MotorControl is Zero"
    "If SpeedError is Small and SpeedChangeRate is Small then MotorControl is PositiveSmall"
    % 更多规则
];
fis = addRule(fis, ruleList);

7.2.3 仿真与分析模糊控制器的性能

在MATLAB中，使用模糊控制器来控制一个系统时，可以通过仿真来评估其性能。以下是仿真步骤的一个示例：

% 模拟数据
time = 0:0.1:10;
speedError = sin(time); % 电机速度误差的模拟信号
speedChangeRate = cos(time); % 电机速度变化率的模拟信号

% 评估模糊控制器性能
motorControl = evalfis(fis, [speedError', speedChangeRate']);

% 绘制结果
figure;
subplot(2,1,1);
plot(time, speedError);
title('Speed Error');

subplot(2,1,2);
plot(time, motorControl);
title('Motor Control Output');

% 分析和调整
% 根据仿真结果对模糊规则、隶属函数等进行调整以优化性能

7.3 模糊逻辑控制器在电机控制中的优势与挑战

7.3.1 模糊控制器的优势

模糊控制器能够处理非线性系统和不确定性的控制问题，对于那些精确数学模型难以建立或者模型过于复杂的系统尤为有效。在电机控制领域，模糊控制可提高系统的响应速度和稳定性，尤其适用于复杂的负载条件和干扰环境。

7.3.2 模糊控制器面临的挑战

尽管模糊控制器具有很多优势，但在实际应用中仍面临挑战，如模糊规则的设计依赖于专家经验，过于复杂的模糊系统可能导致计算负担加重，以及模糊集的划分和隶属函数的选择缺乏统一标准等。

7.3.3 模糊控制器的未来发展

模糊控制理论正在与人工智能、机器学习等现代技术融合，开发出更加智能的控制算法。例如，结合遗传算法、神经网络等优化模糊控制器的性能，使之在电机控制系统中应用更加广泛。

以上章节内容展示了模糊逻辑在电机控制系统中的应用，通过详细步骤分析了模糊控制器的设计、实现以及性能评估。通过MATLAB的仿真功能，可以直观地理解模糊控制器的工作机制和效果，为电机控制提供了新的视角和工具。

本文还有配套的精品资源，点击获取

简介：本主题涉及在MATLAB环境中对电机控制参数（比例增益KP、积分增益KI、微分增益KD）进行优化调整，以实现电机的反转和调速功能。PID控制器的设计对于系统的响应速度、稳定性和振荡预防至关重要。MATLAB和Simulink工具用于构建和模拟电机控制系统，其中包括丰富的电机模型和控制模块。电机反转是指改变电机旋转方向，通常通过改变输入电压相序或控制磁场来实现，而电机调速则是通过调整电压或频率来实现。通过粒子群优化（PSO）等算法可以找到最佳的PID控制器参数，以提升电机控制性能。

本文还有配套的精品资源，点击获取
