在进行PCB设计时，AD软件的前期处理至关重要。首先，通过排列工具整理器件，使其在指定区域内整齐排列。接着，调整丝印位号的大小，防止影响视觉或误操作。为使位号居中，可批量选择并定位器件文本。此外，定义板子形状需要在Mechanical1层或Keep-Out Layer绘制，并使用D-S-D操作来完成。若需调整板型，可进入Board Planning Mode移动顶点或边线。定位孔和开槽可通过焊盘或圆环掏空实现，倒圆角则需移动机械层线条后再定义形状。最后，可添加板子尺寸标识以方便测量。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

PCB导入的前期处理
1.原理图器件封装导入pcb后会有些杂乱，我们可以全部选中然后可以在排列工具中选择在区域内选择排列器件，然后鼠标框选一块位置，元器件就会整齐排列在自己想要的区域了。
2.丝印位号太大影响视觉，或容易拖动。解决办法-------随机点击一个丝印位号，反键查找相似对象将designator后面的Any改为same，所有的位号被选中,然后在弹出的窗口中更改位号的text height/width(位号文本的高度和宽度分别改为10mil和2mil)位号的大小就变小了，就不会影响视觉了。。。。。。我们还可以把位号放在器件的中间，ctrl+A选中所有器件，按A，选择定位器件文本，然后将位号放在正中间点击确定。…这样我们就不会因为位号丝印太大影响我们视觉或是不小心拖动位号了。
AD定义板子形状
1.首先选择Mechanical1机械一层或者Keep-Out Layer层，放置走线画好板子形状（所有的布线必须连接在一起），然后选定其中一条线按Tab键选中与它相连的走线D-S-D(设计D-板子形状S按照选择对象定义D)即可画出想要的大小。

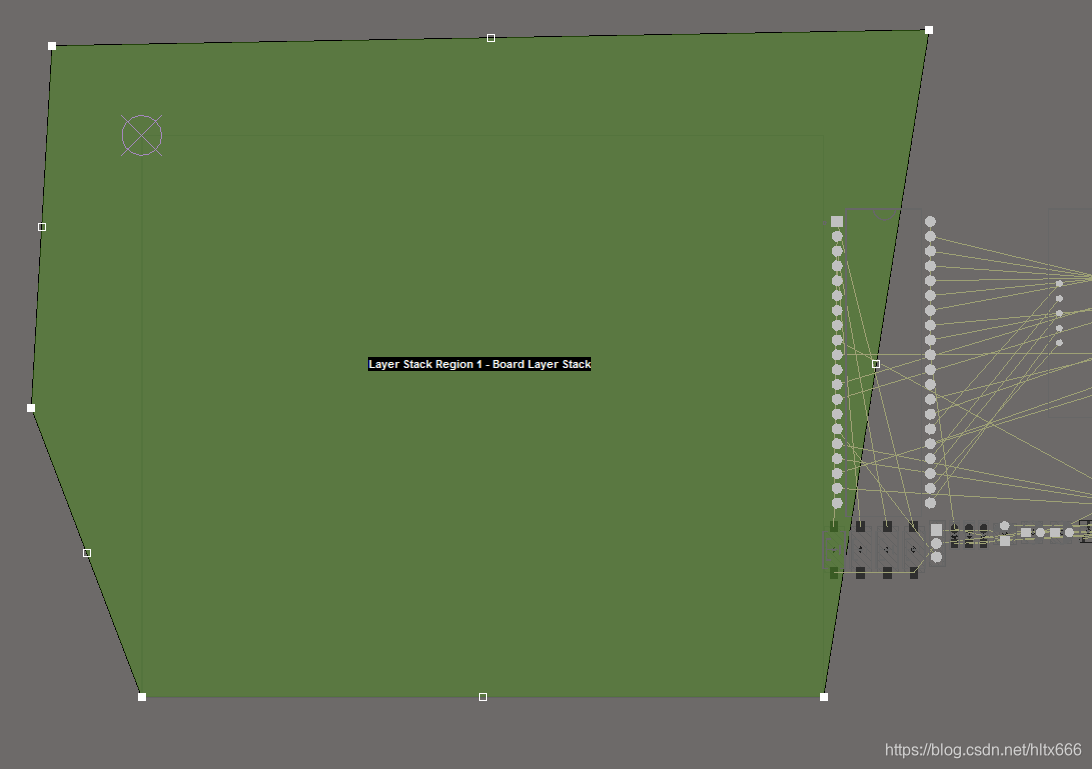

2.当我们定义好板子的大小以后，有时遇到很多不同的处境，需要修改板子的大小。1.按数字1或选择察看里面第一项由二维模式进入到Board Planning Mode,然后选择设计的移动板子顶点拖动顶点或者变线让板子变大在这里插入图片描述，然后进入到二维模式去除原来机械层的边线，重新画形状重新切割。…按R+B可以查看板子参数大小
