Allegro如何删除死铜

敷铜说明

敷铜后铜皮会避让与自己不同的信号，避让后有的铜皮就会变成很小一块，这个最小形状的设置如下，

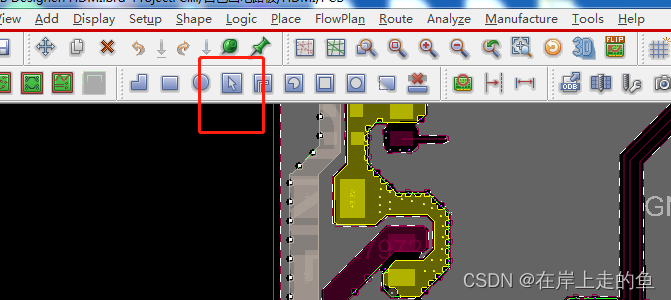

首先点击：
在这里插入图片描述然后选中对应的铜皮：

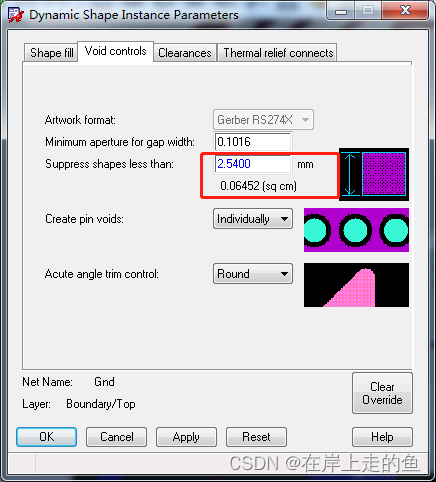

在这里插入图片描述在鼠标右键，选择“Parameters…”
在这里插入图片描述改变上图红色框中的数值就能设置最小死铜的大小。

删除死铜的方法

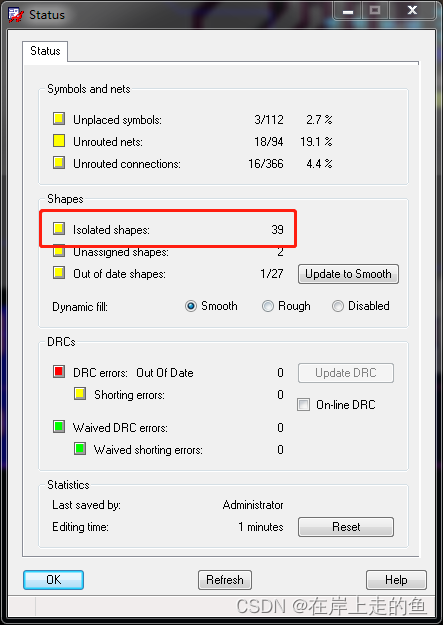

1、首先确定有没有死铜：“Display”->“Status…”
在这里插入图片描述
上图如果没有死铜就是绿色，图示有39个死铜
