如何利用原理图生成BOM

打开原理图对应的工程

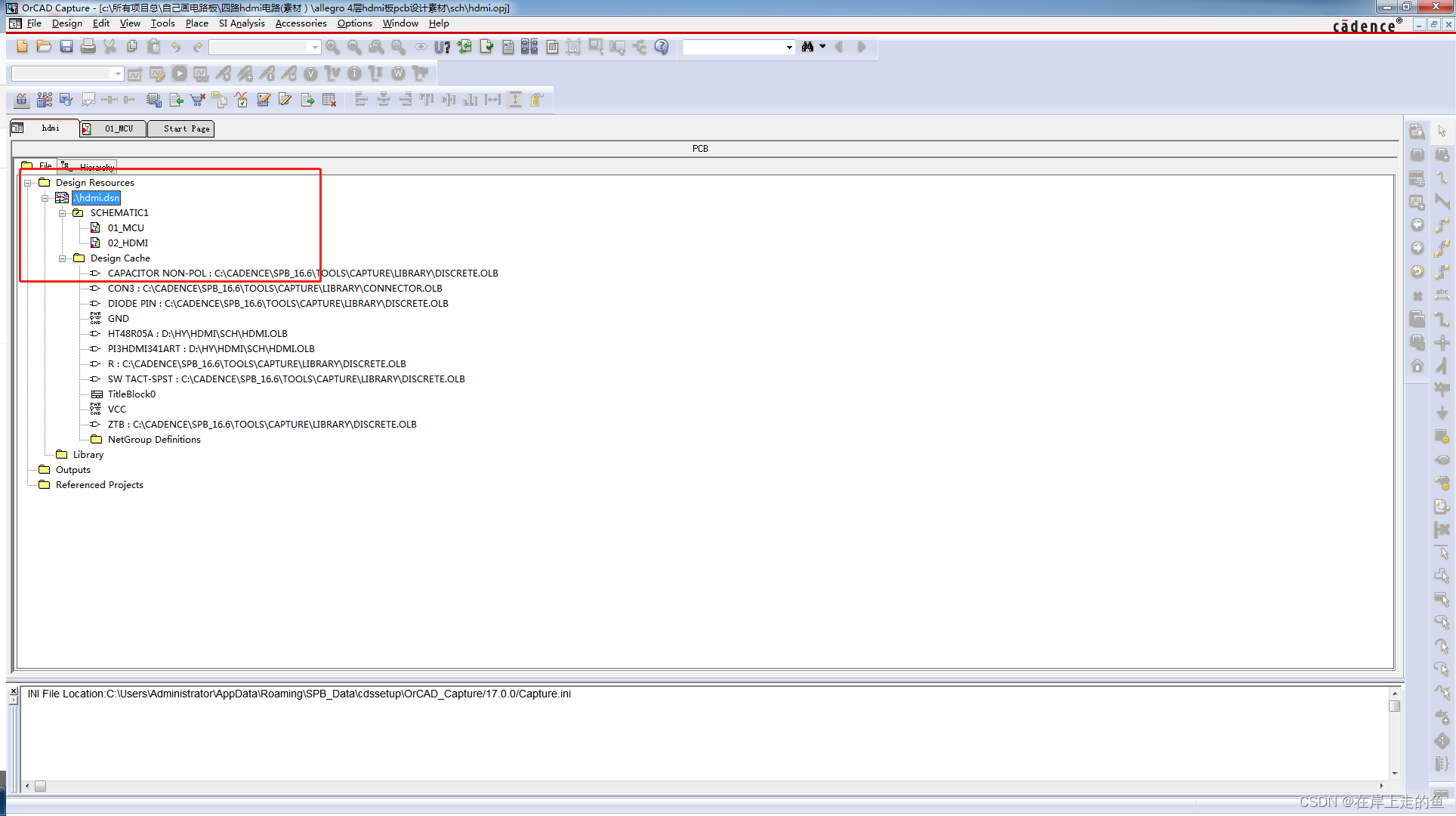

将鼠标点在对应原理图的dsn文档上，如下图：

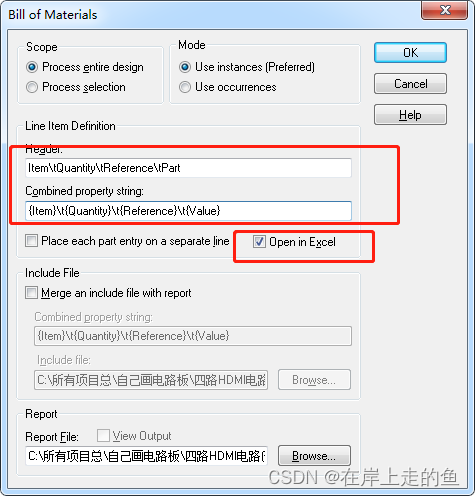

在这里插入图片描述在点击Tools->Bill of Materials
在这里插入图片描述

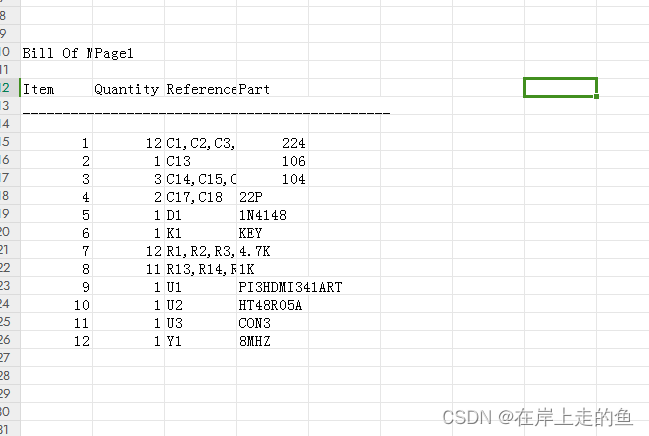

生成原始BOM如下：
在这里插入图片描述

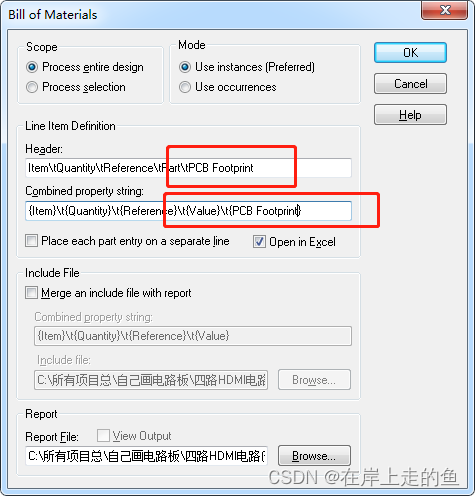

注意这个BOM中没有封装信息，这个需要按如下方式添加封装栏，

在这里插入图片描述

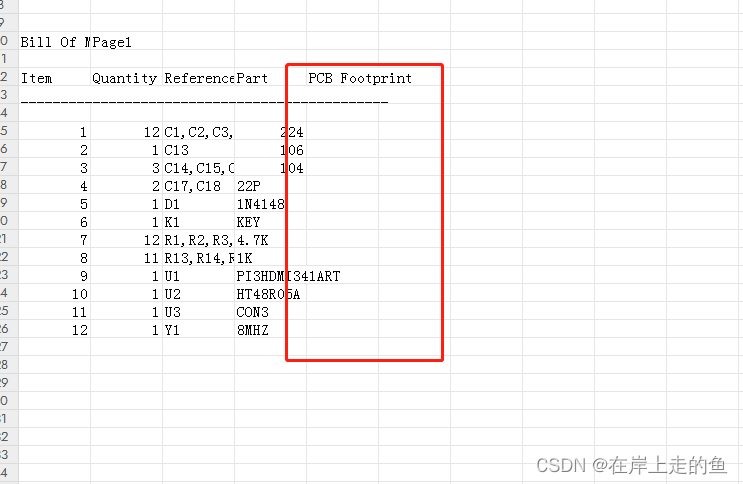

重新点击生成的BOM如下：
在这里插入图片描述
