简介：本文介绍了一种基于变速变桨控制的9MW双馈感应风机并网技术的MATLAB仿真模型。通过变速运行和变桨控制，可以提高风能捕获效率，降低机械应力，实现风力发电系统的高效稳定并网。文章详细阐述了变速变桨控制策略、双馈感应发电机（DFIG）及其控制、电力电子变换器、并网策略和MATLAB仿真流程，并提供了仿真模型构建的参考要点。基于变速变桨控制的9MW双馈感应风机并网MATLAB仿真模型

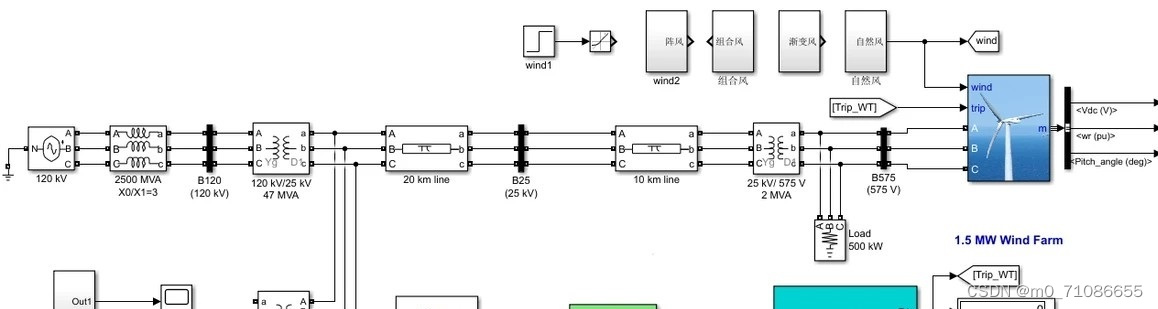

1. 变速变桨控制策略

简介

在风力发电技术中，变速变桨控制策略是一种关键的技术，它涉及风力涡轮机叶片的角度调节（变桨）以及风力发电机转速的调节（变速），从而最大化风能捕获效率并提供稳定的电能输出。通过这种控制方式，风力发电机组可以适应风速的变化，维持最佳功率输出，减少对电网的冲击。

控制策略的必要性

随着风力发电技术的发展，要求风力涡轮机能够在不同的风速下都能高效稳定运行。控制策略的应用能够使风力发电机在风速高于额定风速时，通过变桨控制减少叶片迎风面积，防止发电机过载；而在风速较低时，则通过变速控制来提高风能利用效率。

基本原理

变速变桨控制策略的基本原理是通过实时监测风速、风向、发电机转速和输出功率等参数，自动调整叶片角度（变桨）和发电机转速（变速），以达到最优的风能捕获状态。该策略主要依赖于先进的传感器技术、微处理器控制单元和优化算法。

本章小结

本章介绍了变速变桨控制策略在风力发电中的重要性及其基本原理。通过后续章节，我们将深入了解双馈感应风力发电机（DFIG）的工作原理及其控制技术，以及如何运用MATLAB/Simulink仿真平台构建相关模型，并进行仿真与分析。这将为读者提供一个全面的理解框架，以掌握风力发电系统的优化控制与仿真技术。

2. 双馈感应风力发电机（DFIG）及控制

2.1 DFIG的工作原理

2.1.1 双馈感应电机的基本构造

双馈感应电机（DFIG）是一种在风力发电系统中广泛使用的交流电机，它允许发电机在不同的转速下运行，通过调节转子侧的交流电频率来改变电机的同步速度。DFIG由转子、定子和电刷组成，其中转子上绕有三相绕组，定子同样绕有三相绕组，这两组绕组之间通过气隙磁场耦合。

DFIG的关键特性包括它的转子绕组连接到一个称为双馈变换器的电力电子转换器上，这个变换器允许能量双向流动：一方面，它可以将转子的交流电转换为直流电，供给定子或者电网；另一方面，它也可以将电网的电能转换为转子所需的交流电频率，以此控制电机的运行状态。

电机的转速不是固定不变的，而是根据风速的变化自动调节。这种设计使得DFIG非常适合于风能这种波动较大的能源形式，因为它可以根据风速的变化，通过变换器调节转子的供电频率，实现最大功率点跟踪（MPPT）。

2.1.2 变速变桨对DFIG的影响

变速变桨是现代风力发电机控制技术的一个重要特征，它允许风力涡轮机的叶片角度和发电机的转速都能够改变。变速变桨技术对于提高风力发电效率和可靠性起着关键作用。

在DFIG系统中，通过变速变桨技术能够实现对风能捕获的最大化。例如，当风速上升时，系统会增加叶片的转角以减小风力涡轮机的迎风面积，同时发电机的转速会相应增加以适应新的风速条件。这样的动态调整确保风力涡轮机始终在最佳的运行状态下工作，提升整体能源转换效率。

变速变桨还帮助风力发电机减少受到的机械应力，延长设备的寿命。随着叶片角度的调整，发电机的转速变化导致转子侧变换器的频率也相应变化，从而在电气层面上控制发电机的性能。这种方式相较于传统的固定速度风力发电机，能够更有效地处理风速波动带来的影响。

2.2 DFIG的控制技术

2.2.1 最大功率点跟踪(MPPT)技术

最大功率点跟踪（MPPT）技术是风力发电系统中的一个关键技术，用于确保风力发电机尽可能多地从风能中捕获能量。MPPT算法通过实时监测风力发电机的输出功率和转速，调节叶片的转角和发电机的运行状态，从而找到最佳工作点。

一个常用的MPPT控制策略是功率信号反馈控制。该策略基于风力发电机的功率曲线，通过调整发电机的转速来达到最大功率输出。控制循环通常包括以下几个步骤：

测量当前风速和发电机输出功率。
计算目标功率点或转速。
通过变换器调整转子侧电流频率，改变转速。
持续调整直到输出功率最大化。

MPPT控制可以显著提高风力发电系统的效率。由于风速是不断变化的，因此需要动态地调整风力涡轮机的工作点来跟踪最大功率点。这通常需要利用高性能的控制算法，比如模糊逻辑控制、遗传算法或是粒子群优化算法。

2.2.2 矢量控制与直接转矩控制(DTC)

矢量控制（也称为场向量控制）和直接转矩控制（DTC）是现代DFIG系统中应用的两种先进的电机控制策略。

矢量控制策略通过将定子电流分解为与转子磁场同步旋转的直轴（d轴）和横轴（q轴）电流分量。这种分解允许独立控制电机的磁通量和转矩，从而实现精确的速度和转矩控制。矢量控制尤其适合于需要精确速度控制的应用场景。

直接转矩控制则是一种更为直接的控制方法，它通过直接控制电机的电磁转矩和磁通量，避免了复杂的坐标变换。DTC可以在不需要电流和电压反馈的情况下实现快速响应，因此它在风力发电系统中的动态性能较为优秀。DTC的缺点在于对电机参数和变换器开关频率的敏感性较高，可能引起转矩和磁通量的抖动。

在实现矢量控制或DTC时，通常需要对电机的模型进行准确的数学建模，并通过高性能的微处理器实现复杂的控制算法。在MATLAB/Simulink环境中可以对这些控制策略进行仿真测试，确保算法在实际应用中的性能。

3. MATLAB仿真模型构建与运行

构建和运行仿真模型是验证理论研究和工程实践的有效手段。MATLAB/Simulink作为一个强大的仿真工具，能够帮助工程师在计算机上模拟真实的物理系统，特别是对于复杂的动力系统，如风力发电系统。本章节将详细介绍MATLAB/Simulink仿真平台的使用，并着重探讨如何构建和运行一个双馈感应风力发电机（DFIG）的仿真模型。

3.1 MATLAB/Simulink仿真平台介绍

3.1.1 Simulink的基本使用方法

Simulink是MATLAB的一个附加产品，它提供了一个可视化的图形环境，用于建模、仿真和分析多域动态系统。与传统编写代码的仿真方式不同，Simulink允许用户通过拖放的方式构建系统模型，直观而高效。基本使用步骤如下：

启动Simulink：在MATLAB命令窗口中输入 simulink 命令，打开Simulink库浏览器。
打开新模型：点击新建模型按钮，创建一个空白仿真模型。
添加和配置模块：通过Simulink库中的模块创建系统，比如源、求和、积分等。
连接模块：使用鼠标拖拽线连接不同模块的端口。
设置参数：双击每个模块，设置相应的参数。
模拟运行：点击工具栏上的运行按钮，开始仿真。
分析结果：通过Scope模块等工具观察和分析仿真结果。

3.1.2 模型的建立和参数设置

在建立DFIG的仿真模型前，首先需要设定仿真的基本参数，例如仿真的时间长度、步长等。Simulink允许用户通过“模型配置参数”对话框设定仿真参数。而DFIG模型本身则需要精确地搭建起其电力电子部分、机械部分和控制系统。

构建DFIG模型主要包括：

风力机模型：模拟风速对叶片的影响，从而产生转矩。
机械传动系统模型：包括齿轮箱、轴系等，传递机械转矩。
电气模型：双馈感应电机的定子和转子回路模型。
控制系统模型：矢量控制或直接转矩控制的实现。

以上各部分的参数设置都需要依据实际的风力发电机组参数来设定，以确保仿真结果的准确性。

3.2 DFIG仿真模型构建

3.2.1 发电机模型搭建

DFIG的发电机模型可以通过MATLAB的SimPowerSystems库来搭建。以下是一个简化的发电机模型搭建步骤：

从SimPowerSystems库中拖拽出一个Three-Phase Induction Generator（IM）模块到模型中。
根据DFIG的额定数据设置发电机的参数，如额定功率、额定电压、额定频率和极对数等。
构建转子侧变频器，一般使用Three-Phase Voltage Source Inverter（VSI）模块来实现。

3.2.2 变速变桨控制模型搭建

为了实现变速变桨控制，需要在模型中添加相应的控制逻辑。这部分可以通过编写MATLAB Function模块来实现，或者直接使用Simulink中的逻辑控制模块构建。对于变速变桨控制，关键在于实现：

桨距角控制：以维持最佳功率系数为目标调整叶片角度。
转速控制：使电机转速跟踪最大功率点对应的转速。

控制模型搭建完成后，需要将其与发电机模型相连接，并确保数据的交互。

3.3 模型的仿真与验证

3.3.1 仿真运行的设置与控制

在运行仿真前，需要对仿真环境进行一系列的设置，以确保仿真的准确性和有效性。这部分需要在Simulink的“模型配置参数”中设置合适的仿真算法、时间步长、仿真总时长等。一个典型设置可能如下：

仿真算法：选择ODE求解器，如ode45（Dormand-Prince方法）。
步长类型：选择“固定步长”或“可变步长”。
时间步长：设定合适的时间步长，例如20微秒到25微秒。
仿真时长：根据需要设定，例如5秒到10秒。

3.3.2 结果分析与调整优化

仿真完成后，使用Scope模块观察结果数据，分析发电机的输出功率、转子侧变频器的电流和电压等关键性能指标。在仿真中，需要验证控制策略是否能有效地跟踪最大功率点，同时还要确保电机运行稳定，不出现过电流或过电压等不稳定状态。

根据仿真结果，可能需要对模型参数进行调整。例如，如果发现输出功率波形有较大波动，可能需要对控制策略进行优化，或是调整风力机模型的参数。

为了更深入地理解仿真模型的运行情况，也可以添加其他观测点，如电机的转速、转矩，以及变频器的开关状态等。

在整个模型的构建与仿真过程中，需要多次迭代优化，以获得最准确的仿真结果。这个过程通常包括：

模型构建
参数初始化
仿真运行
结果分析
参数调整
重复上述步骤直至仿真结果达到预期要求

通过上述步骤，仿真模型能够提供对DFIG系统性能和控制策略有效性的深入理解，为实际的风力发电系统设计提供重要的理论和数据支持。

4. 电力电子变换器功能与应用

4.1 电力电子变换器基础知识

4.1.1 变换器的类型与功能

电力电子变换器是现代电力系统中不可或缺的组件，它们可以将一种形式的电能转换为另一种形式，以满足不同的应用需求。根据能量转换方式的不同，电力电子变换器可分为多种类型，包括但不限于AC-DC（交流到直流）变换器、DC-AC（直流到交流）逆变器、DC-DC（直流到直流）变换器以及AC-AC（交流到交流）变换器。

AC-DC变换器 ，也称为整流器，它的主要功能是将交流电转换为直流电。在风力发电系统中，它经常被用于将风力发电机产生的交流电转换为可用于电网或储能系统的直流电。

DC-AC逆变器 则是将直流电转换为交流电。在风力发电中，逆变器用于将储存的直流电能转换为电网兼容的交流电能。

DC-DC变换器 用于在两个不同的直流电压水平之间转换电能。这种变换器在风力发电系统中可以用于调整储能装置的电压等级。

AC-AC变换器 ，也称为变频器，它可以通过改变频率来调节交流电源的输出。在风力发电系统中，这可以用来调节发电机输出至特定频率，以匹配电网频率。

4.1.2 变换器在风力发电中的作用

在风力发电系统中，电力电子变换器发挥着至关重要的作用。它们不仅实现电能的转换，也负责优化整个系统的性能。对于变速变桨风力发电机（DFIG）而言，变换器对于控制电机的速度和功率输出尤为重要。变换器使得系统能够实现最大功率点跟踪（MPPT），从而提高能量捕获的效率。

此外，变换器也使得风力发电能够更加灵活地并网。通过变换器的控制，风力发电能够为电网提供稳定的电能输出，并满足各种并网要求，如电压和频率的稳定。在需要时，变换器还可以实现电网和风电系统之间的电能流动，支持电网的负载平衡和电力质量的提升。

变换器技术的进步也使得风力发电系统的可靠性得到提升。例如，在电网故障或负载突变时，变换器可以迅速调整其工作状态，以保护风力发电系统不受损害。

4.2 变换器模型在MATLAB中的实现

4.2.1 PWM整流器模型构建

脉宽调制（PWM）整流器是一种高效的AC-DC变换器，它采用PWM技术控制半导体开关，以实现高功率因数和能量的双向流动。在MATLAB/Simulink环境中，可以通过构建模块化的模型来模拟PWM整流器的行为。

具体来说，在MATLAB中创建PWM整流器模型，首先需要选取合适的Simulink模块，包括三相电压源、三相桥式整流电路、PWM发生器和控制回路等。接下来，需要设置各个模块的参数，如额定电压、频率、开关频率等。

在构建控制回路时，可以使用比例积分（PI）控制器来维持直流侧电压的稳定性，并控制交流侧的电流。为了实现单位功率因数整流，控制回路中的电流参考值将由电网电压和电网电流之间的相位差决定。

通过运行仿真，可以观察到整流器的输出直流电压和输入交流电流波形，以及它们之间的相位关系。在理想情况下，PWM整流器的输入电流应当与输入电压同相位，实现无功功率的最小化。

4.2.2 DC-AC逆变器模型构建

DC-AC逆变器是将直流电转换为交流电的变换器，对于风力发电并网系统来说，是重要的组成部分。在MATLAB/Simulink中构建DC-AC逆变器模型，需要使用特定的模块来实现该功能。

首先，需要设置直流电源模块，并为逆变器提供一个稳定的直流电压。接下来，选择合适的逆变电路模块，例如使用三相电压源逆变器（VSI）或脉宽调制逆变器（PWM VSI），并通过调整开关频率等参数来优化性能。

在控制部分，使用适当控制策略，如正弦脉宽调制（SPWM）或空间矢量脉宽调制（SVPWM），来生成逆变器开关器件的控制信号。这些控制策略能够确保逆变器输出高质量的交流电，与电网频率同步。

此外，逆变器模型还需要包括反馈控制环节，以便在负载变化或电网扰动时调整输出。一般采用PI控制器来控制输出电压或频率，并确保输出波形的稳定和精确。

在MATLAB/Simulink中，通过构建相应的模型并运行仿真，可以详细分析逆变器的性能，包括输出电压波形的质量、谐波含量、效率等关键参数。通过仿真结果，工程师可以对逆变器的性能进行评估，并根据需要进行优化。

5. 风力发电系统并网策略

随着可再生能源的大力推广，风力发电作为其中重要的组成部分，其并网技术对于整个电力系统的安全、稳定和高效运行至关重要。本章节将深入探讨风力发电系统并网的要求与标准，以及并网控制策略的设计与实现，通过理论分析与实际案例相结合，为读者呈现风力发电并网的全貌。

5.1 风力发电并网的要求与标准

5.1.1 并网技术的标准与规定

风力发电系统并网时，必须遵循一系列严格的标准与规定，这些标准涉及电压水平、频率稳定性、电能质量、故障处理和保护机制等多个方面。国际电工委员会（IEC）针对风电并网有一套完善的规范体系，例如IEC 61400标准系列，其中包括了关于风力发电系统的规划、设计、安装、运行和维护的具体要求。

为了保证电网的稳定运行，风电场并网时通常要满足以下技术条件： - 电压偏差：风电场的电压变化范围要限制在一定的百分比之内。 - 频率偏差：通常要求风电机组能适应电网频率在一定范围内的波动。 - 电能质量：需要限制电压波动、闪变和谐波等参数，以确保不对其他用户造成影响。

5.1.2 并网对风电系统的性能影响

风力发电并网后，风电系统必须能够适应电网的要求，以保证电力供应的稳定性和可靠性。这通常涉及到几个关键方面： - 功率因素：风电系统需要能够在一定范围内调节自身的功率因数，以适应电网要求。 - 短路比：风电系统必须能在电网发生短路时，提供足够的故障电流，以符合电网保护的要求。 - 调频能力：在电网频率变化时，风电系统应能够提供相应的频率调节能力，协助电网维持稳定。

5.2 并网控制策略的设计与实现

5.2.1 电压和频率控制策略

在风力发电系统中，并网控制策略的设计是确保系统稳定运行的关键。电压和频率控制策略直接关系到风力发电系统能否安全、高效地并入电网。一般来说，电压和频率控制策略包括以下几个方面：

电压控制策略主要包括定子电压控制、转子电压控制和静态无功功率补偿（SVC）等。这些控制策略能够确保风电系统在不同风速条件下保持稳定的电压输出。
频率控制策略则通常依靠转速控制和惯性控制来实现，确保风电系统在电网频率波动时能够提供稳定的功率输出。

5.2.2 功率波动平滑控制策略

由于风速的不稳定性和风力发电的间歇性，风力发电系统输出的功率会出现波动，这对电网的稳定运行带来了挑战。因此，设计有效的功率波动平滑控制策略变得尤为重要。以下是几种常用的功率波动平滑技术：

储能系统集成：将储能设备（如电池、超级电容器等）与风力发电系统相结合，利用储能设备吸收多余的功率或者在需求高峰时释放功率。
风力发电机组的协同控制：多台风电机组之间进行功率协调控制，可以有效减少整体功率输出的波动。
电网需求响应：通过预测风力发电的功率输出，并与电网的需求侧管理相结合，实现功率需求和供应的动态平衡。

在进行并网控制策略的设计时，通常需要通过MATLAB/Simulink等仿真工具进行建模和验证。下面展示一个简单的电压控制策略代码逻辑：

% 模拟风力发电系统的电压控制策略
function [V_output] = voltage_control(V_ref, V_actual, Kp, Ki, dt)
    % V_ref: 参考电压设定值
    % V_actual: 实际电压测量值
    % Kp: 比例控制器增益
    % Ki: 积分控制器增益
    % dt: 采样时间间隔
    % V_output: 控制器输出的电压调节信号

    % 计算误差
    error = V_ref - V_actual;
    % 积分误差
    integral_error = integral_error + error * dt;
    % 计算控制器输出
    V_output = Kp * error + Ki * integral_error;
end

参数说明： - V_ref 是根据电网要求设定的电压参考值，而 V_actual 是当前实际测量到的电压值。 - Kp 和 Ki 分别是比例和积分控制器的增益，用于调节控制器的响应速度和稳态误差。 - integral_error 用于保存积分误差的累计值。 - dt 代表控制循环的采样时间间隔。

在并网控制系统中，这个函数可以用于实时调整风力发电机的输出电压，使其尽可能地接近电网要求的电压标准。

通过上述分析和实例，可以清楚地看到风力发电系统并网控制策略的设计与实现不仅仅是理论上的需求，更是实际操作中的必要环节。随着技术的不断进步，未来风力发电并网技术将会更加智能和高效，以更好地融入未来的能源网络。

6. 仿真流程与分析

6.1 仿真流程的规划与执行

在进行风力发电系统的仿真之前，首先需要规划出一个详尽的仿真流程，确保仿真能够按照既定目标高效且准确地执行。这涉及到仿真实验设计、系统建模、参数设置和性能评估等多个步骤。

6.1.1 仿真测试方案的设计

设计仿真测试方案包括以下关键步骤：

定义测试目标 ：明确你想要通过仿真测试达到的目标，例如验证变速变桨控制策略的有效性，评估并网策略对系统性能的影响等。
选择或构建模型 ：基于MATLAB/Simulink环境，选择适当的组件来构建风力发电系统模型。这包括DFIG模型、变换器模型、控制系统模型以及并网接口模型等。
参数配置 ：根据实际应用和测试需要，配置各模型的参数。例如电机的额定功率、变桨角度范围、电网的短路容量等。
测试场景设计 ：创建测试场景以模拟不同的风速和负荷条件，验证在不同情况下系统的响应和性能。
